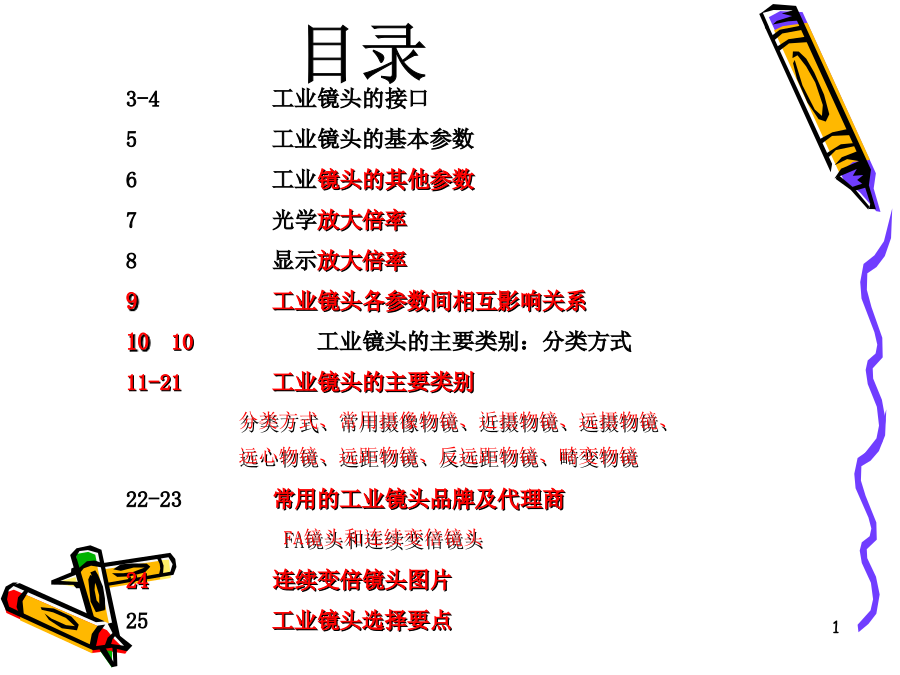

工业相机镜头的基础知识培训资料.ppt

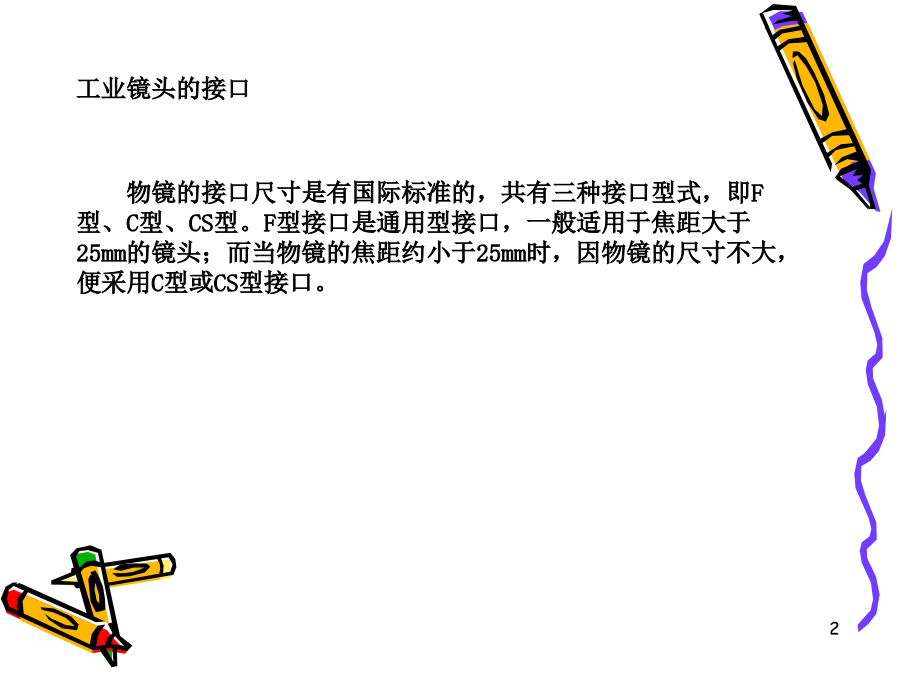

3-4工业镜头的接口
5工业镜头的基本参数

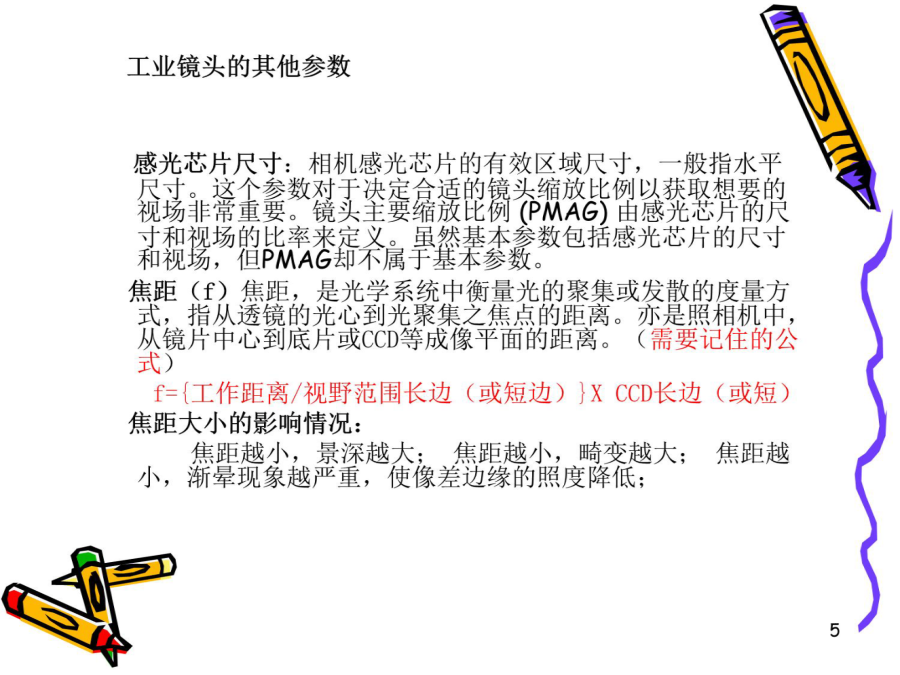

6工业镜头的其他参数
7光学放大倍率
8显示放大倍率
工业镜头各参数间相互影响关系
10工业镜头的主要类别：分类方式
11-21工业镜头的主要类别
分类方式、常用摄像物镜、近摄物镜、远摄物镜、
远心物镜、远距物镜、反远距物镜、畸变物镜
22-23常用的工业镜头品牌及代理商
FA镜头和连续变倍镜头
24连续变倍镜头图片

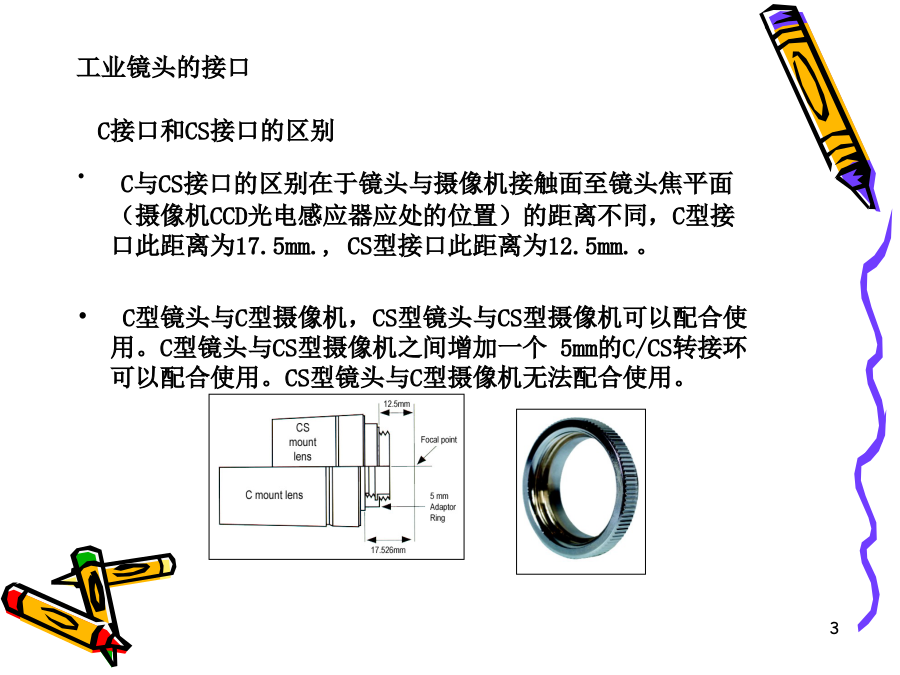

25工业镜头选择要点工业镜头的接口工业镜头的接口视场(Fieldofview,即FOV，也叫视野范围)：指观测物体的可视范围，也就是充满相机采集芯片的物体部分。（视场范围是选型中必须要了解的）
工作距离(WorkingDistance,即WD):指从镜头前部到受检验物体的距离。即清晰成像的表面距离（选型必须要了解的问题，工作距离是否可调？包括是否有安装空间等）
分辨率：图像系统可以测到的受检验物体上的最小可分辨特征尺寸。在多数情况下，视野越小，分辨率越好。
景深(Depthofview，即DOF)：物体离最佳焦点较近或较远时，镜头保持所需分辨率的能力（需要了解客户对景深是否有特殊要求？）■解析度表示一组物镜所能见到了2点的最小间隔失真（distortion）：（衡量镜头性能的指标之一）
又称畸变，指被摄物平面内的主轴外直线，经光学系统成像后变为曲线，则此光学系统的成像误差称为畸变。畸变像差只影响影像的几何形状，而不影响影像的清晰度。工业镜头各参数间相互影响关系用于计算主要缩放比例的公式如下：
PMAG=感光芯片尺寸(mm)/视场(mm)10显示放大倍数工业镜头的主要类别：分类方式工业镜头的主要类别：常用摄像物镜接圈
简单的近摄物镜是在照相镜头和CCD相机之间加入一个接圈，见图1.1－18，由此，CCD的敏感面可以位于照相镜头的像方焦面的外面一段距离，从而可以摄取到较近距离目标的像，但它受到图像清晰度的限制。近摄透镜
在摄像物镜前端拧上一个近摄透镜，可以摄取到更近距离目标的像。采用近摄镜后，目标像的畸变增大了，为此，近摄透镜的屈光率不能太大，使原工作距离的缩短量一般不超过20％。与近摄物镜相反，为了对远距离目标摄取到清晰图像，要采用远摄物镜。这种物镜是一长焦距物镜。远摄物镜可以是折射系统、反射系统或折反射系统。反射式远摄物镜常采用卡塞格林式远摄物镜.折反式远摄物镜由于采用前部校正透镜，其成像质量更加良好.远心镜头特性

物方远心镜头可以消除透视畸变，像方远心镜头可以获得更好的像面照度的均匀性。物方远心物镜
采用平行光路设计，物方远心物镜是将孔径光阑放置在光学系统的像方焦平面上。像方远心光路
像方远心光路是将孔径光阑放置在光学系统的物方焦平面上，而像方的主光线平行于光轴。在测量系统中，物距常发生变化，从而使像高发生变化，所以测得的物体尺寸也发生变化，即产生了测量误差；
即使物距是固定的，也会因为CCD敏感表面不易精确调整在像平面上，同样亲会产生测量误差。
采用远心物镜中的像方远心物镜可以消除物距变化带来的测量误差，而物方远心物镜则可以消除CCD位置不准带来的测量误差。远距物镜是一种焦距很长而镜筒较短的物镜，从物镜前表面到像平面的距离小于焦距，这对于长焦距物镜来说，有利于缩短物镜的轴向尺寸。按照上述原理构成的远距物镜，结构型式是各种各样的，尤其是前组，由于负担较大的光焦度，结构一般要比后组复杂。反远镜是一种焦距较短而后截距很长的物镜，这样，在物镜和CCD之间可以加入分光镜，以实现取景等作用。畸变物镜能够在它的像中预先引入规定的畸变。当物镜存在很大的负畸变时，实际上能够拍摄角视场超过180°的物空间。这种物镜用于宇航研究、气像测量中。
吉柳在1930年首先成功地实现了角视场180o和相对孔径1：22的畸变物镜（图1.1－30b）。畸变物镜可以按照反远距物镜的光路图作出。第一组由一或二个透镜组成，并造成很大的畸变（图c、d）。第二透镜组用于校正像差，以便获得清晰的像。
为了研制超广角物镜，像场角余弦四次方的影响是最大的障碍。但是由于负的畸变，在像场边缘上光束深缩，因而在像场边缘上实际光学密度并不比视场中心低。常用的工业镜头品牌常用的工业镜头品牌及代理商常用镜头图片工业镜头的选择要点谢谢大家
