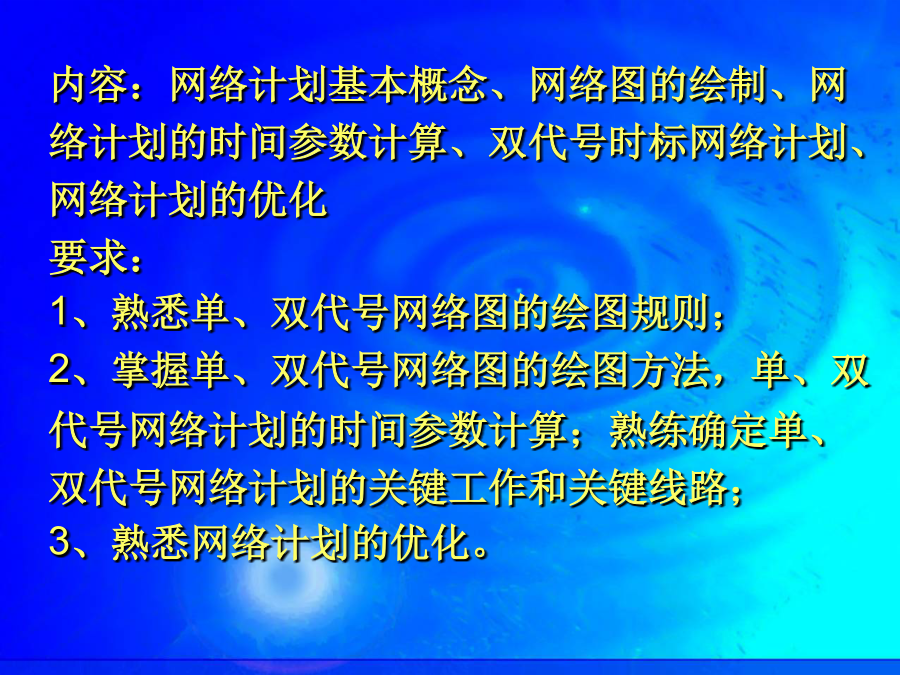

第3章网络计划技术内容：网络计划基本概念、网络图的绘制、网
络计划的时间参数计算、双代号时标网络计划、
网络计划的优化
要求：
1、熟悉单、双代号网络图的绘图规则；
2、掌握单、双代号网络图的绘图方法，单、双
代号网络计划的时间参数计算；熟练确定单、
双代号网络计划的关键工作和关键线路；

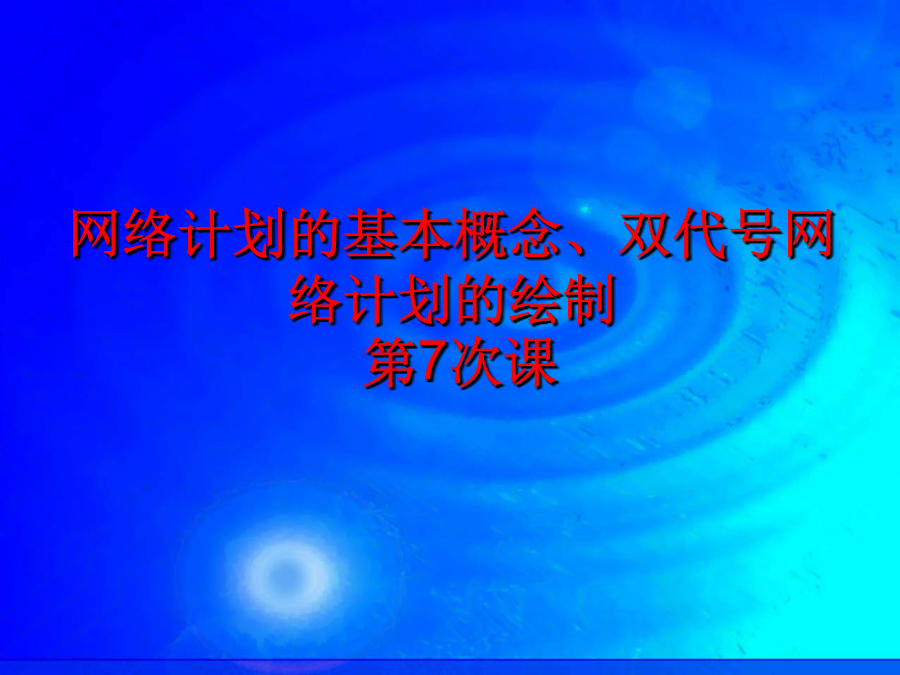

3、熟悉网络计划的优化。网络计划的基本概念、双代号网络计划的绘制第7次课第3章基本概念

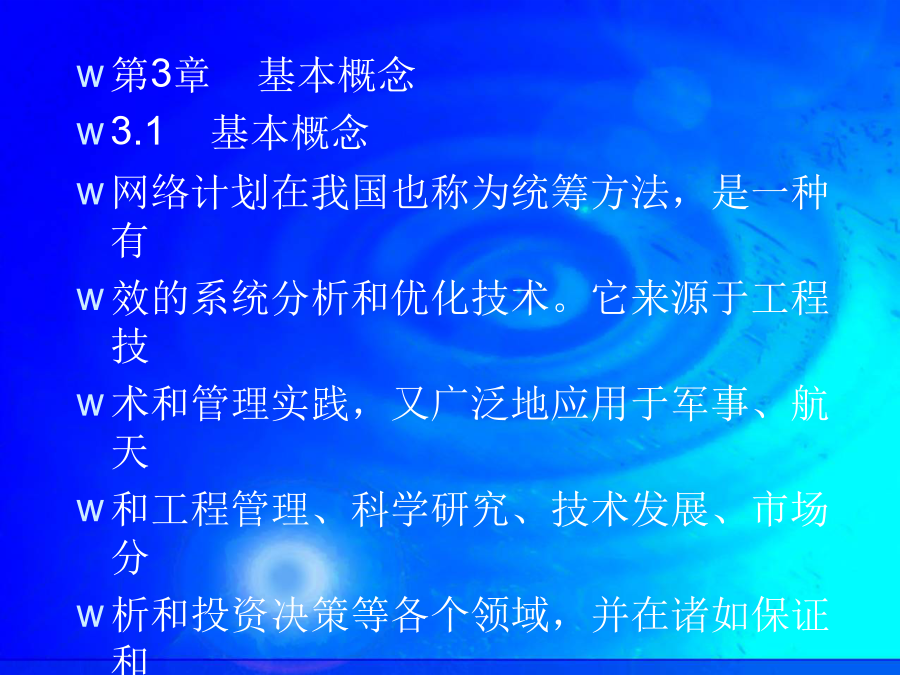

3.1基本概念
网络计划在我国也称为统筹方法，是一种有
效的系统分析和优化技术。它来源于工程技
术和管理实践，又广泛地应用于军事、航天
和工程管理、科学研究、技术发展、市场分
析和投资决策等各个领域，并在诸如保证和
缩短时间、降低成本、提高效率、节约资源
等方面取得了显著的成效。我国引进和应用

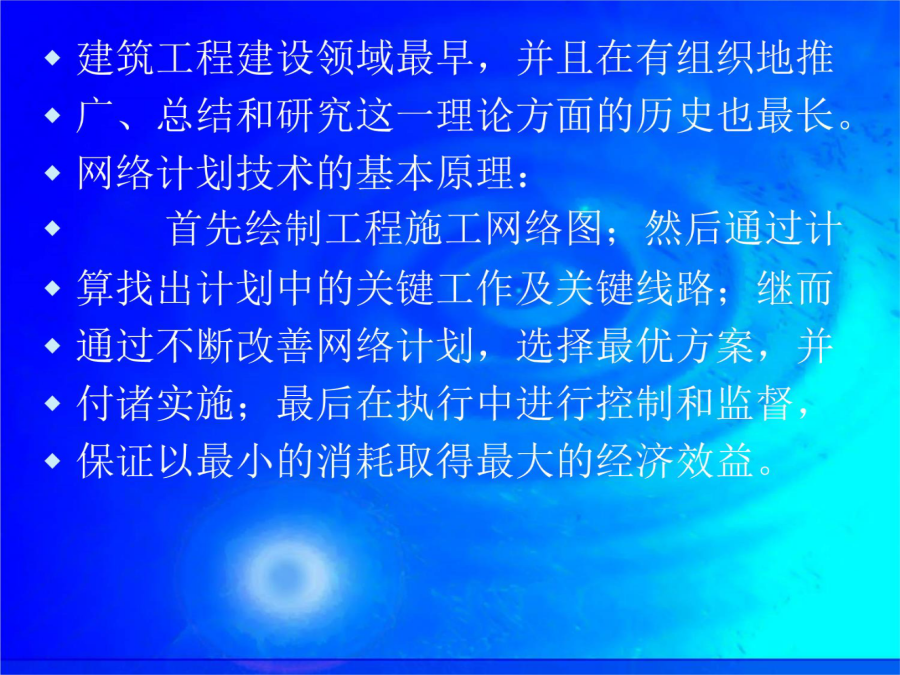

网络计划理论，除国防科研领域外，以土木一、横道计划与网络计划的特点分析
施工进度计划常见的表达方式有横道图
和网络图两种。

1、横道计划的优、缺点
优点：
这种表达方式绘图简单，直观易懂、容易掌握，便于检查和计算劳动力、材料、机具等资源需求状况。
不足：
不能全面而准确地反映出各项工作之间的逻辑关系；不能出整个计划或工程中哪些是关键工作，哪些是非关键工作；难在有限资源下合理组织施工，不能准确评价计划经济指标；不能应用计算机技术。这些不足从根本上限制了横道图进度计划的适应范围。2、网络计划的优、缺点
网络计划是由一系列箭线和节点所组成的
网状图形来表示各施工过程之间的逻辑关
系的。双代号网络图如下图所示。网络计划与横道图相比的优点：
1）能明确反映各施工过程之间的逻辑关系
2）可以进行各种时间参数的计算
3）能找出计划中影响整个工程进度的关键
施工过程
4）可以利用某些机动时间，利用和调配人
力、物力，以达到降低成本的目的。
5）可以利用计算机实现科学化管理
一般网络计划的缺点：
表达不直观、不宜看懂，不易显示资源平
衡情况，若采用时标网络计划可克服。二、网络计划的分类
1、按网络计划的工程对象分类：
分为局部网络计划、单位工程网络计划和总体
网络计划。
2、按网络计划的性质分类：
分为实施性网络计划和控制性网络计划。
实施性网络计划的编制对象是分部工程，是控
制性进度计划的基础。
控制性网络计划的编制对象是单位工程或整个
建设项目，是编制实施性网络计划的依据。3、按网络计划的时间表达分类：
分为时标网络图和非时标网络图。
4、按网络计划的表达方法不同划分：
分为双代号网络计划、单代号网络计划和时
标网络计划。3.2双代号网络计划
一、双代号网络图的组成
组成双代号网络图的三要素：箭线（箭
杆）、节点、线路。
1、箭线（箭杆）
箭线有实箭线和虚箭线两种。
（1）、实箭线：是一端带箭头的实线。一根
实箭线表示一个施工过程（或一项工作）。
一根箭线表示一项工作所消耗的时间和资源，
分别用数字标注在箭线的下方和上方。在非时标网络图中，箭线的长度不代表时间
的长短。
在时标网络图中，其箭线的长度必须根据完
成该项工作持续时间长短按比例绘制。
箭线的方向表示工作进行的方向，应保持自
左向右的总方向。
（2）、虚箭线：是一端带箭头的虚线。
仅表示工作之间的逻辑关系。
2、节点
节点：一般表示该节点前工作的结束，同时
也表示该节点后工作的开始。
节点分类：开始节点、结束节点、起点节点、
终点节点、中间节点。

节点编号：
A、节点编号的规则：箭头节点编号始终大
于箭尾节点编号。
B、节点编号的顺序：从起始节点开始，依
次向终点节点进行。
C、在一个网络图中，所有节点不能出现重
复编号，编号的号码可以按自然顺序进行，
也可以非连续编号。3、线路、关键线路
网络图中从起始节点开始，沿箭线方向连续
通过一系列箭线和节点，最后到达终点节点
的通路称为线路。
关键线路：线路上所有工作持续时间之总和
称为该线路的计算工期，在网络图多条线路
中时间最长的线路为关键线路。
非关键线路：网络图中除了关键线路以外的
线路。
非关键线路上都有若干机动时间称为时差。
关键工作：位于关键线路上的工作。
关键工作不一定只在关键线路上。
一个网络中关键线路至少有一条，也可能有
几条。关键线路和非关键线路可以相互转化。
关键线路适宜用粗箭线、双箭线或彩色箭线
标注，以突出其重要位置。
二、双代号网络图的绘制
1、网络图的逻辑关系及其正确表示
（1）逻辑关系
逻辑关系：网络计划中各个工作之间的先后
顺序关系。
工作之间的逻辑关系包括工艺逻辑关系和组
织逻辑关系。
1）工艺逻辑关系：由施工工艺所决定的各施
工过程之间客观上存在的先后顺序关系。
工艺逻辑关系是客观存在的，不能随意改变。
2）组织逻辑关系：在不违反工艺关系的前提
下，主观上安排的工作先后顺序关系。（2）工作——工作的逻辑关系
本工作：如i-j工作
紧前
