2.总平面布置图

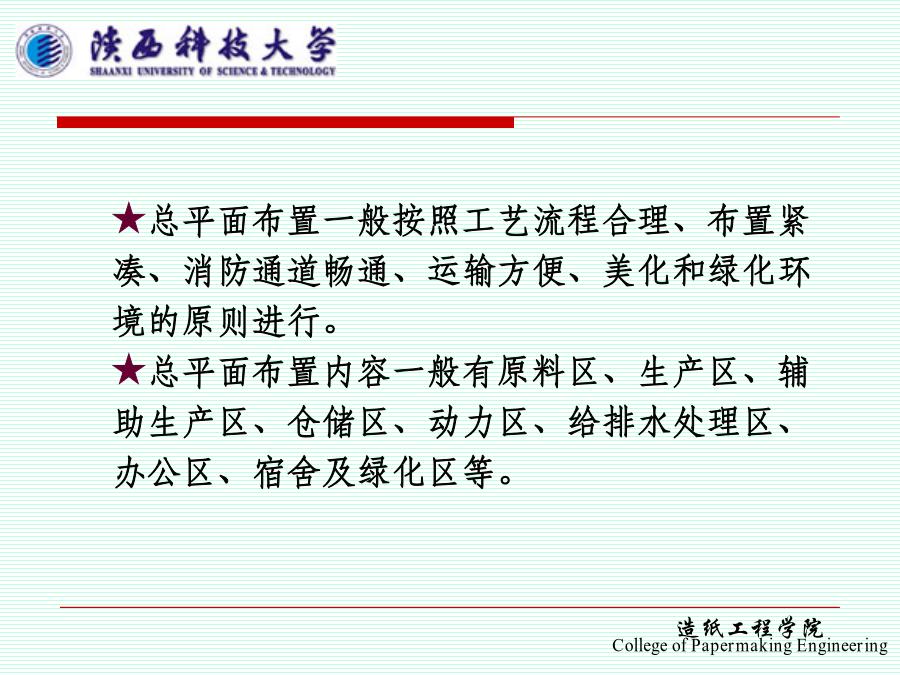

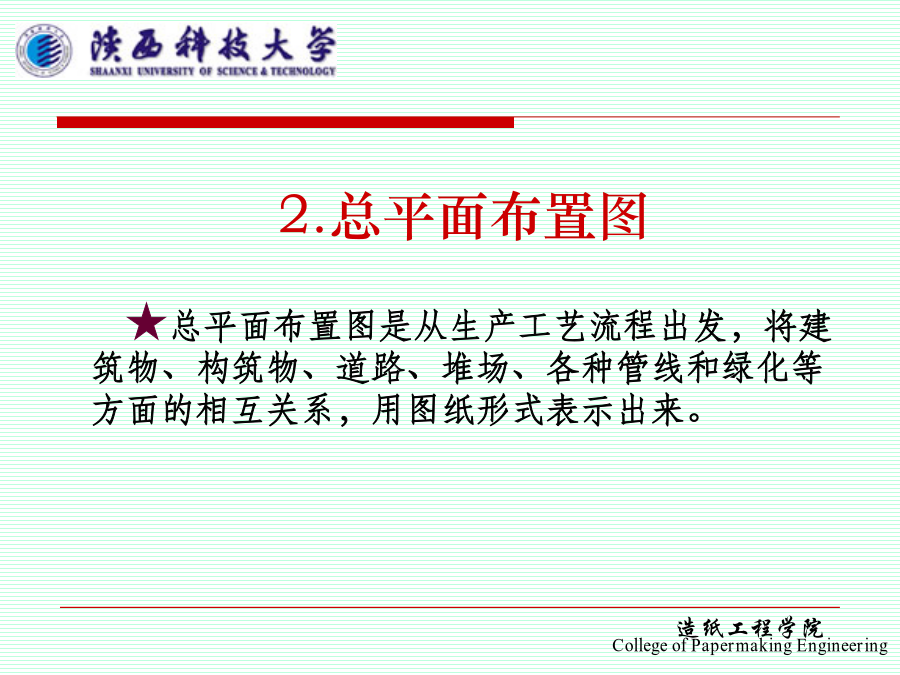

★总平面布置图是从生产工艺流程出发，将建筑物、构筑物、道路、堆场、各种管线和绿化等方面的相互关系，用图纸形式表示出来。★总平面布置一般按照工艺流程合理、布置紧凑、消防通道畅通、运输方便、美化和绿化环境的原则进行。★总平面布置内容一般有原料区、生产区、辅助生产区、仓储区、动力区、给排水处理区、办公区、宿舍及绿化区等。2.1比例

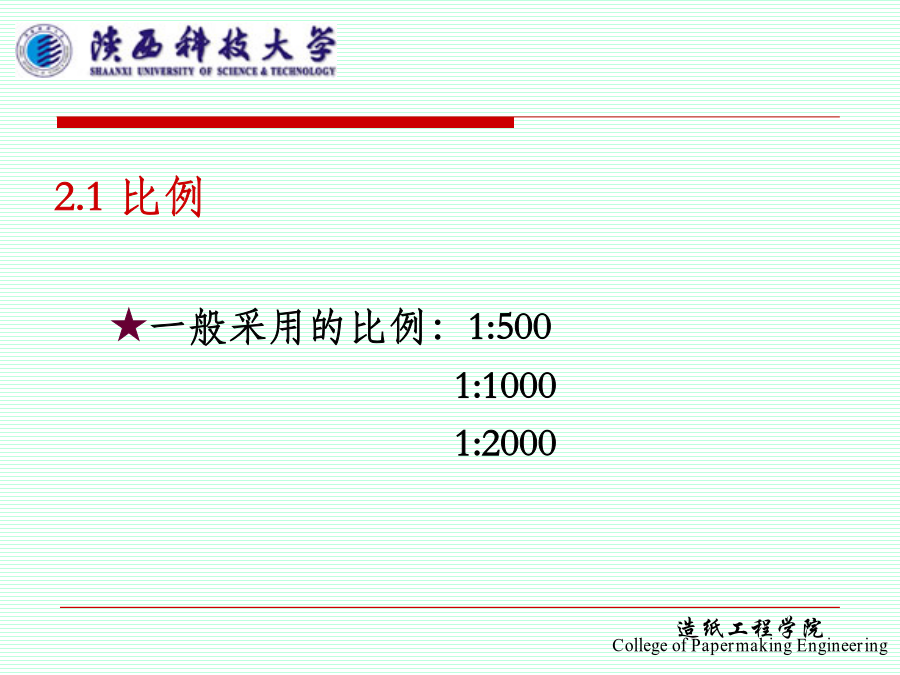

★一般采用的比例：1:500
1:1000
1:2000
2.2建筑物、预留建筑物

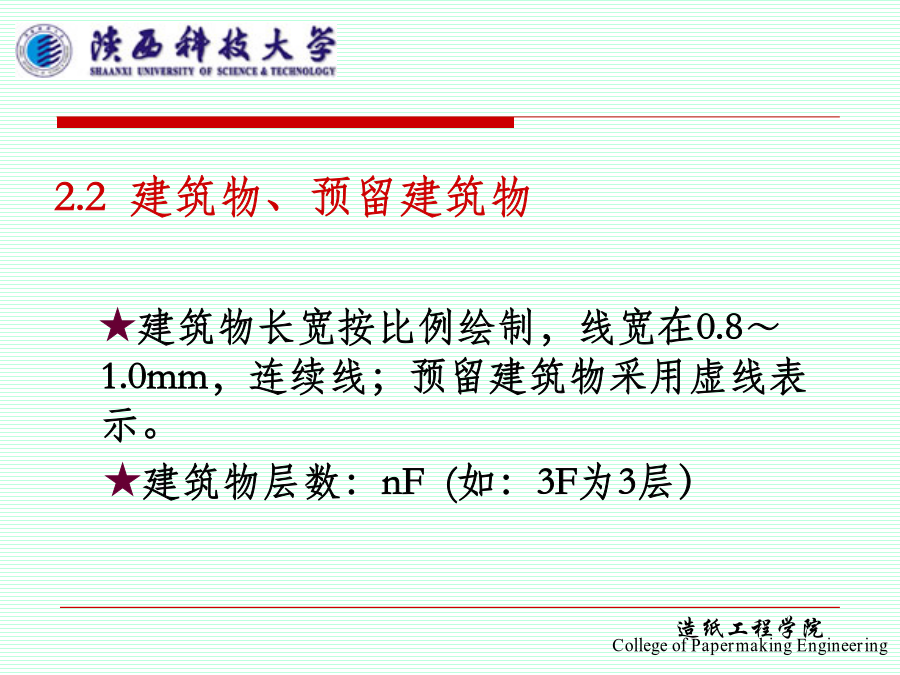

★建筑物长宽按比例绘制，线宽在0.8～1.0mm，连续线；预留建筑物采用虚线表示。

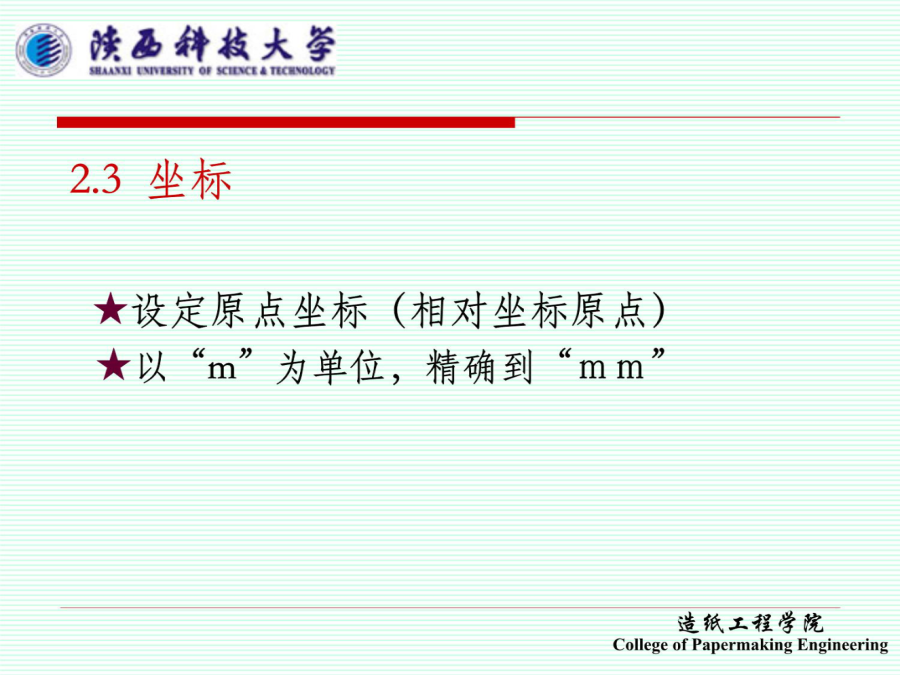

★建筑物层数：nF(如：3F为3层）2.4风玫瑰图
★风玫瑰图分为风频玫瑰图和风速玫瑰图，一般在总平面图上只表示出风频玫瑰图作为总平面布置图的依据。在看风玫瑰图时，风向是由外边吹向中心的。实线表示全年风频情况，虚线表示6-8月夏季风频情况。正上方箭头方向指向北“N”。如：2.5道路、厂房间距及围墙
★单车道宽：3.5～4.0m
★双车道宽：7.0～9.0m
★交叉口：圆角，R单为9m，R双为7m
★消防通道：宽度≥4.0m，净高≥4.5m
★厂房间距：一般≥15m，若建筑物高度超过15m，间距L=(h1+h2)/2，要求在太阳直射时，“45°”角可以照到墙基。★围墙：
★管道敷设：
★高架管道敷设：跨越铁路≥6.0m
主干道≥5.5m
次干道≥4.5m
★地沟敷设：水管及有腐蚀性的管道
★地面敷设：2.6图例
2.7建筑系数、场地利用系数

建筑系数=x100%

场地利用系数=建筑系数＋x100%

★造纸企业的建筑系数不宜低于25％，场地利用系数不宜低于50％。2.8绿化

绿化系数=×100%

★厂内道路绿化
★厂前区绿化
★卫生防护地带绿化
★绿化系数不宜低于15％
