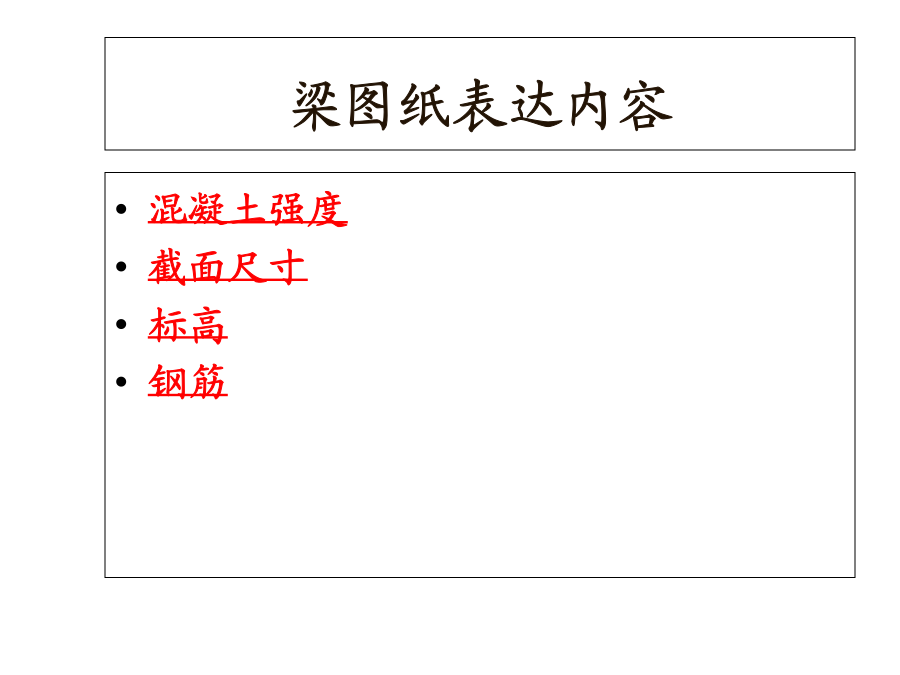

梁钢筋讲解梁图纸表达内容梁标高尺寸下部纵筋
钢筋一般通长下部纵筋上部纵筋上部纵筋梁结构图表达方法断面详图法1.模板图2.配筋图(1)立面图表达梁的长度、立面形状和钢筋位置;
(2)钢筋详图按由上而下的顺序用同一比例把钢筋画在梁立面图的下方,钢筋比较简单时可以不画钢筋详图;(3)断面图一般表达三个位置的配筋:两个梁端截面和一个跨中截面,每个截面表达梁上部纵筋、下部纵筋、中部纵筋(腰筋或抗扭钢筋)、箍筋,钢筋使用阿拉伯数字编号,相同的钢筋编一个号。100100100架立筋与受力筋搭接100mm返回3.钢筋表钢筋表平面整体表示法钢筋混凝土梁采用平法表达有两种方式:
平面注写方式
截面注写方式1.平面注写方式(1)集中标注1)梁编号框支梁占据一层的

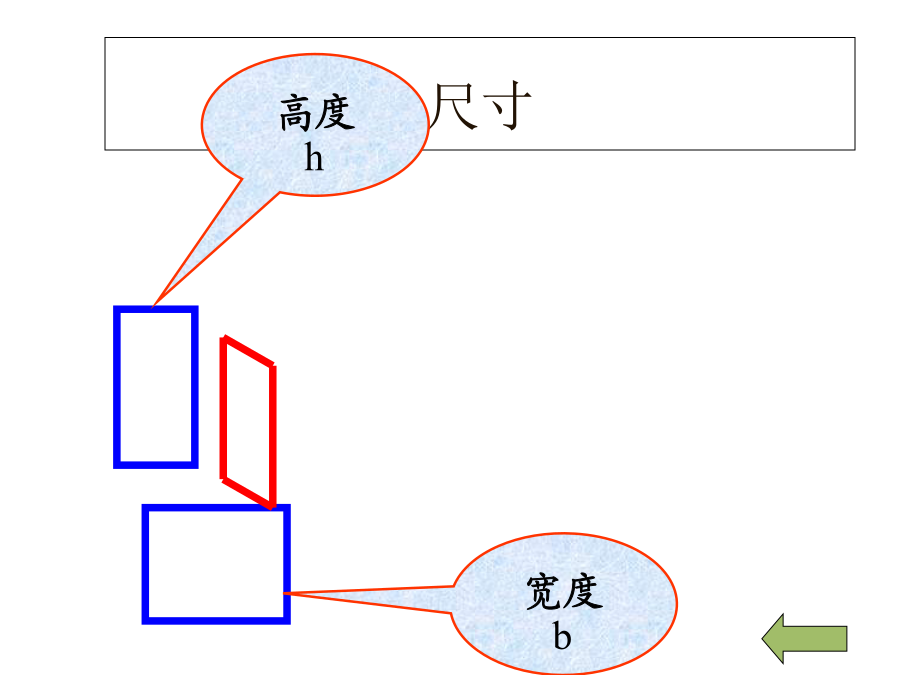

转换大梁,有时梁上开有洞口井字梁悬挑梁梁类型汇总序号第1跨梁平法编号2)梁截面尺寸b×h(宽×高)加腋框架梁3)梁箍筋加密区和非加密区箍筋间距不一样,用斜线“/”分开,“/”前为加密区间距,“/”后为非加密区间距
加密区和非加密区箍筋间距一样,不需要用斜线“/”分开②加密区和非加密区箍筋肢数一样,肢数注写一次,写在括号内;
如果不一致分别注写在括号内
③非框架梁、悬挑梁、非抗震梁采用不同箍筋间距和肢数,用斜线“/”分开;先写支座端部箍筋,后写跨中钢箍筋4)梁上部通长筋或架立筋2φ16表示上部2跨通长筋为2根直径16mm的HRB335钢筋
上部支座非通长纵筋2φ20+(2φ12)
2φ20表示上部3跨通长筋为2根直径20mm的HRB335钢筋,在角部
(2φ12)表示上部3跨中间位置架立筋2根直径12mm的HPB300钢筋2φ20;4φ18
2φ20上部两跨通长筋均为2根直径20mm的HRB335钢筋
4φ18下部两跨通长筋均为4根直径18mm的HRB335钢筋在中间5)梁侧面纵向构造钢筋或受扭钢筋下部纵筋①标注两侧全部构造纵筋(对称布置),符号G
例:G4φ10
②有抗扭钢筋,标注全部侧面纵筋(对称布置),符号N,不再标注侧向构造纵筋
例:N4126)梁顶面标高高差(2)原位标注1)梁尺寸3)箍筋φ6@100/200(4)3)梁支座上部纵筋②当上部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开
例:6254/2表示上部第一排425,第二排225,见下图(a)②当同排纵筋有两种直径时,用加号“+”将两种直径相连,注写时将角部纵筋写在前面。
例:225+222表示上部只有一排钢筋,角部225,中间222,见图(b)③当梁中间支座两边的上部纵筋不同时,须在支座两边分别标注4)梁下部纵筋②当同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相连,注写时角筋写在前面
例:225+222表示上部只有一排钢筋,角部225,中间222,见图(b)③当梁下部纵筋不全部伸入支座时,将梁支座下部纵筋减少的数量写在括号内。
例:6202(-2)/4表示下部一共两排钢筋,最下排420直接伸进支座,其上一排220不伸入支座,见图(c)。④当已按规定注写了梁上部和下部均为通长的纵筋值时,则不需在梁下部重复做原位标注。5)侧面构造钢筋或抗扭钢筋6)高差7)附加箍筋或吊筋吊筋梁高>800吊筋弯起60°、梁高≤800吊筋弯起45°构造2.截面注写方式悬臂梁平法上部第一排通长钢筋
钢筋数量:≥2根,≥第一排钢筋根数/2悬挑梁与框架梁不同标高,上部配筋相同纯悬挑梁上部第一排通长钢筋
钢筋数量:≥2根,≥第一排钢筋根数的一半4/2=2上部第1排钢筋根数—第1排通长钢筋根数
4-2=2上部第2排钢筋
长度:
框架柱边缘外伸悬挑长度的0.75倍框支梁根据11G101-1图集,框架梁端支座宽度变化导致梁纵筋锚固形状变化,楼层框架梁和屋面框架梁端部构造也有区别。
11G101-1P79图集规定(楼层框架梁)钢筋的做法抗震楼层框架梁钢筋的做法非抗震楼层框架梁11G101-1P80规定(抗震屋面框架梁)11G101-1P82规定(非抗震屋面框架梁)11G101-1P86规定(非框架梁)根据11G101-1图集,支座负筋在支座外长度是净跨的1/3,第二负筋长度是净跨的1/4,在支座负筋之间可设架立筋
钢筋的做法钢筋的做法钢筋的做法11G101-1图集中梁变截面的节点构造
11G101-1P88图集规定钢筋的做法钢筋的做法钢筋的做法11G101-1
图集中附加吊筋构造
拉筋构造
11G101-1P87图集规定钢筋的做法钢筋的做法11G101-1图集中箍筋加密区长度规定11G101-1P85图集规定钢筋的做法
11G101-1图集中
悬挑梁的构造
11G101-1P89图集规定钢筋的做法
钢筋的做法
钢筋的做法
11G101-1图集中
框架梁加腋构造
不伸入支座的梁下部纵筋构造11G101-1P83图集规定钢筋的做法

钢筋的做法不适用于框支梁
