阻抗的串并联教程文件.ppt

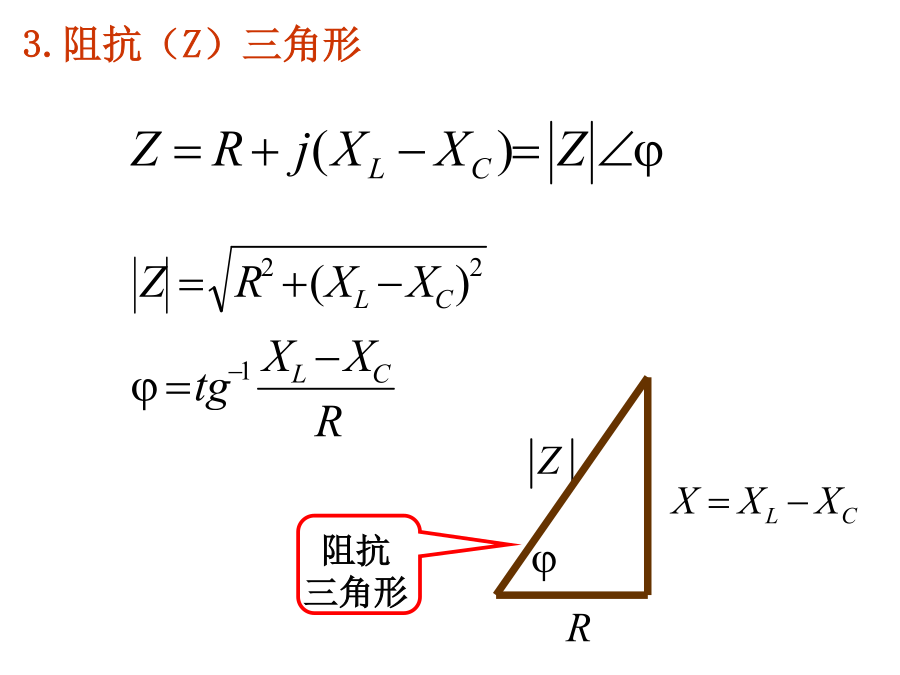

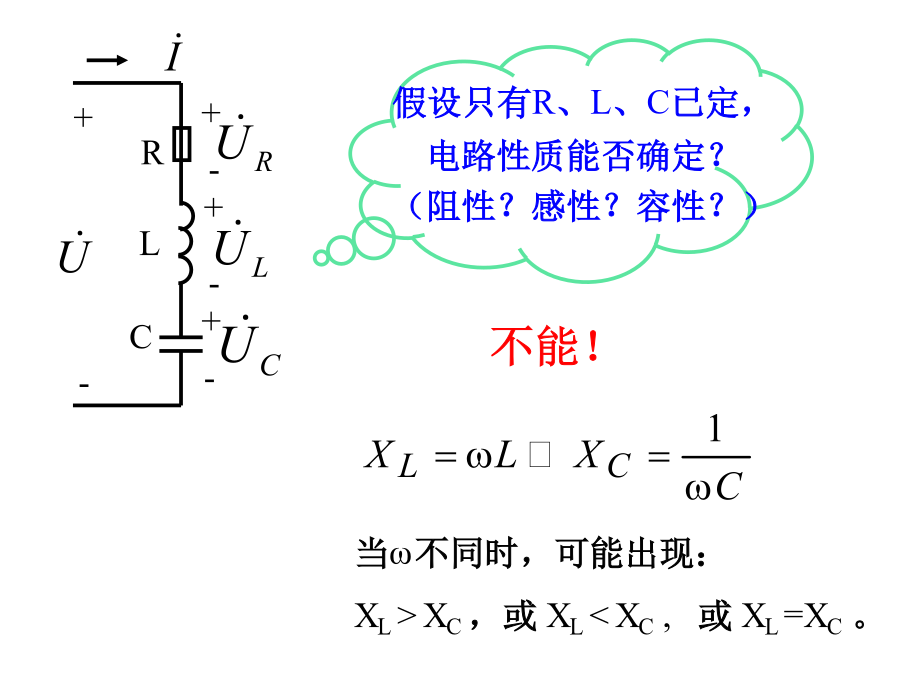

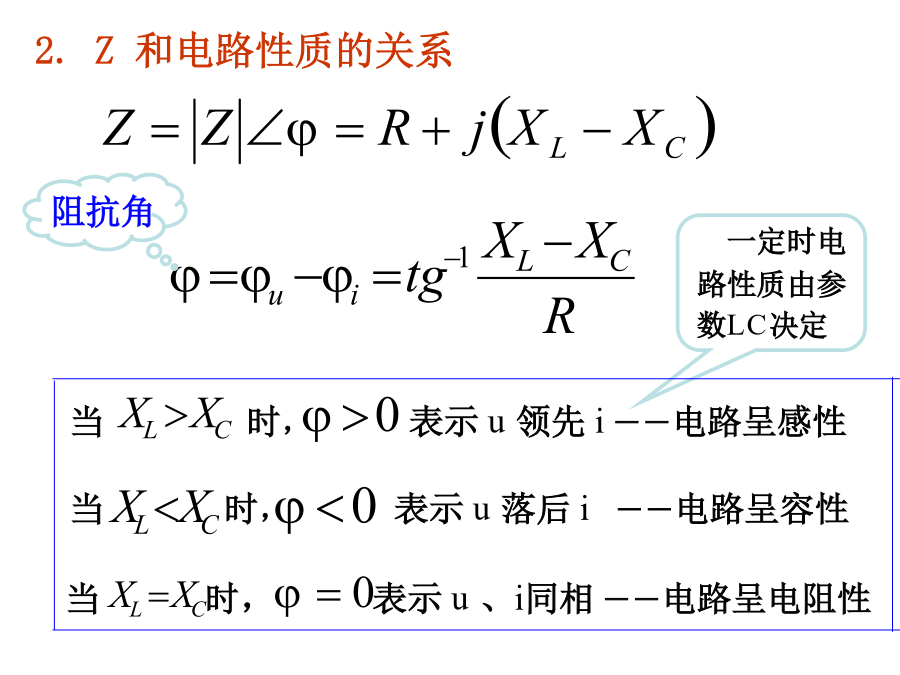

关于复数阻抗Z的讨论2.Z和电路性质的关系3.阻抗（Z）三角形阻抗的串联与并联二、阻抗的并联例例：已知I也可以这样求：R1（2）计算功率P（三种方法）（3）相量图复杂交流电路的分析计算交流电路的解题步骤：分析：（c）画等效电路Z1交流电路的功率R、L、C串联电路中的功率计算总电压在R、L、C串联的电路中，储能元件L、C虽然不消耗能量，但存在能量吞吐，吞吐的规模用无功功率来表示。其大小为：4.视在功率S：电压三角形1.问题的提出：日常生活中很多负载为感性的，其等
效电路及相量关系如下图。负
载例纯电阻电路2.提高功率因数的原则：4。并联电容值的计算呈电容性。结论：在角相同的情况下，补偿成容性要求使用的电容
容量更大，经济上不合算，所以一般工作在欠补偿状态。功率因素补偿问题（二）功率因素补偿问题（三）分析依据：补偿前后P、U不变。例题+Ｐ＝ＵIcos=10×0.5×1=5W功率因数的提高当电压与电流之间的相位差不为0时，即功率因数不等于1时，电路与电源之间就会发生能量互换，出现无功功率 Q=UIsin。这样就引起了下面两个问题：2、增加线路和发电机绕组的功率损耗功率因数不高的根本原因是由于电感性负载的存在，电源与负载之间存在能量互换。要提高功率因数就要减少电源与负载之间的能量互换。这就是我们下面要讨论的主要内容。2、将电容与负载并联u例题：有一电感性负载，其功率P=10KW，功率因数cos1=0.6，接在U=220V的电源上，电源频率为50HZ。如要将功率因数提高到cos1=0.95，应并联多大的电容？电容并联前后的线路电流是多大？并联前电流
三相交流电路三相交流电源一、三相交流电动势的产生二、三相电动势的表示式2.相量表示式及相互关系三相交流电源的连接（中线）2.三相电源星形接法的两组电压线电压：火线间的电压。线电压和相电压的关系：同理：线电压与相电压的通用关系表达式：短路A
