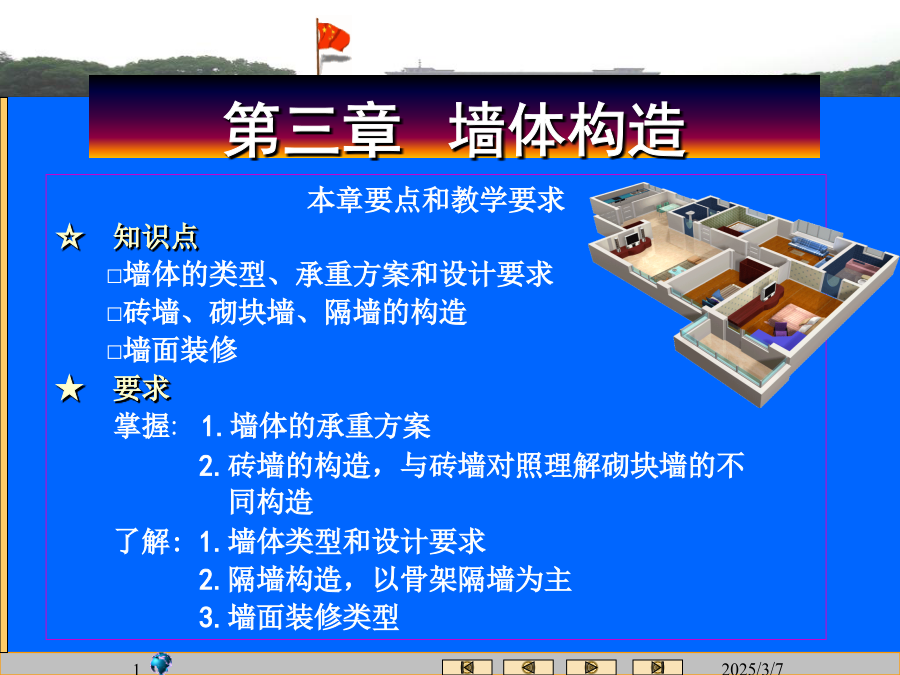

本章要点和教学要求
☆知识点
□墙体的类型、承重方案和设计要求
□砖墙、砌块墙、隔墙的构造
□墙面装修
★要求
掌握:1.墙体的承重方案
2.砖墙的构造，与砖墙对照理解砌块墙的不
同构造
了解:1.墙体类型和设计要求
2.隔墙构造，以骨架隔墙为主
3.墙面装修类型3.1墙体的类型及设计要求3.1墙体的类型及设计要求3.1墙体的类型及设计要求3.1墙体的类型及设计要求根据构造不同分类3.1墙体的类型及设计要求3.1墙体的类型及设计要求3.1墙体的类型及设计要求3.1墙体的类型及设计要求3.2砖墙构造3.2砖墙构造3.2砖墙构造3.2砖墙构造3.2砖墙构造3.2砖墙构造3.2砖墙构造3.2砖墙构造抹灰勒脚3.2砖墙构造3.2砖墙构造3.2砖墙构造3.2砖墙构造3.2砖墙构造3.2砖墙构造3.2砖墙构造3.2砖墙构造（1）增加壁柱和门垛(大头脚)
*壁柱：120×370、240×370、240×490mm。
*门垛：墙体转角处或丁字墙处设门窗洞口(保证墙身稳定和便于安装门框安装)
*门垛凸出墙面不少于120mm，宽度同墙厚（使之与墙体共同承担荷载和稳定墙身）3.2砖墙构造(3)设置构造柱－垂直方向
*位置：外墙转角、内外墙交接处、较大洞口两侧及楼梯、电梯四角等。与圈梁连接，形成网架状。
*最小截面尺寸：240×180mm
*最小配筋量：纵筋4φ12,箍筋φ6@250mm
下端:伸入地梁，无时应伸入地坪下500mm处
上端:深入顶端，有女儿墙时延到女儿墙内
*与其他墙的连接：马牙槎:五进五退
*拉结筋：沿墙高每隔500mm设2φ6，每边伸入墙内不少于1m。3.2砖墙构造圈梁和构造柱共同作用：
圈梁作用：它可以提高建筑物的空间刚度和整体性、增加墙体稳定、减少由于地基不均匀沉降而引起的墙体开裂，并防止较大震动荷载对建筑物的不良影响；
构造柱的作用：它从竖向加强墙体的连接，于圈梁一起构成空间骨架，提高建筑物的整体刚度和墙体的延性，约束墙体裂缝的开展，从而增加建筑物承受地震作用的能力。3.2.3砖墙的细部构造（1）伸缩缝（温度缝）－－温度变化
*防止建筑物受温度变化而引起变形产生裂缝。
*伸缩缝要求建筑物从基础以上断开
*宽度一般为20~30mm变形缝的构造：3.3砌块墙构造3.3砌块墙构造3.3砌块墙构造3.3砌块墙构造1．砌块墙的接缝处理（增加墙体整体性）3.3砌块墙构造3.3砌块墙构造3.3砌块墙构造3.3砌块墙构造3.4隔墙构造3.4隔墙构造3.4隔墙构造混凝土带：增加墙体整体性3.4隔墙构造面板的固定方法：钉、粘、卡三种3.4隔墙构造3.5墙面装修3.5墙面装修3.5墙面装修层次标准其他摸灰（1）陶瓷面砖、陶瓷锦砖墙面(烧制)
*面砖:
*陶土或瓷土压制成型焙烧
*用于：墙面＋地面，称为墙地砖
*举例：釉面砖、通体砖、抛光砖
*陶瓷锦砖（马赛克）高温烧结小
型块材，表面致密光滑、坚硬耐
磨、耐酸耐碱，用于墙面装修，
更多用于地面装修。3.5.2墙面装修构造3.5.2墙面装修构造3.5.2墙面装修构造小结练习题Exercises3.3实训题
（1）在校内找一幢已使用的建筑物，区分横墙、纵墙、窗间墙、窗下墙、女儿墙、山墙；指出勒脚、散水（明沟）、窗台排水、变形缝；分析墙身防潮层、过梁、圈梁、构造柱的位置；内外墙采用的装修方法。
（2）参观正在施工的砖混结构建筑物，了解墙体的砌式；墙体的承重方案；圈梁和构造柱的设置位置和构造做法；隔墙与主体墙的连接构造；防潮层的位置和做法；等。
本章结束
再见！
