计算水平作用的振型分解反应谱法讲解材料.ppt

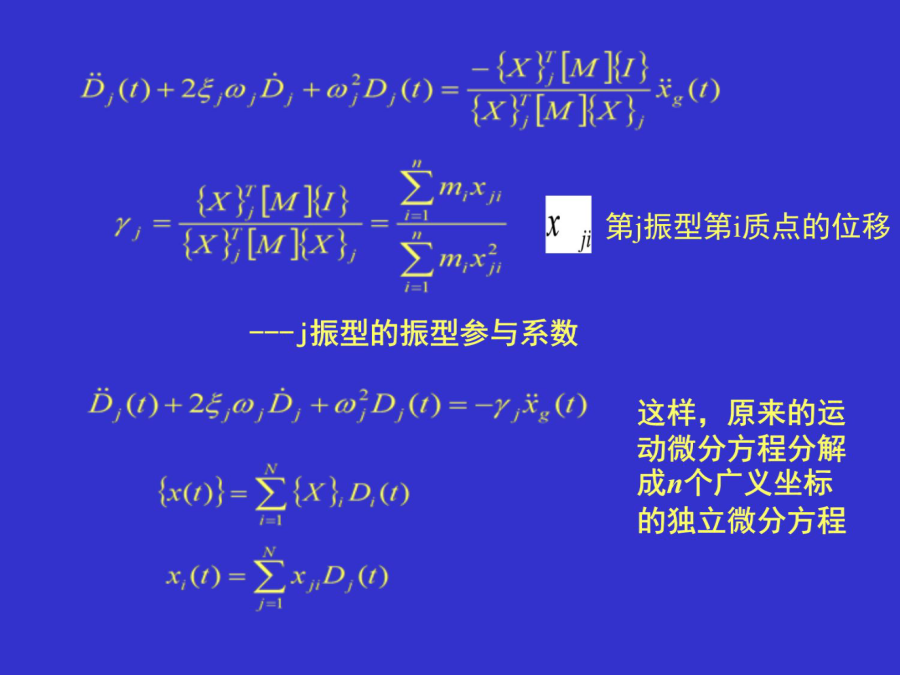

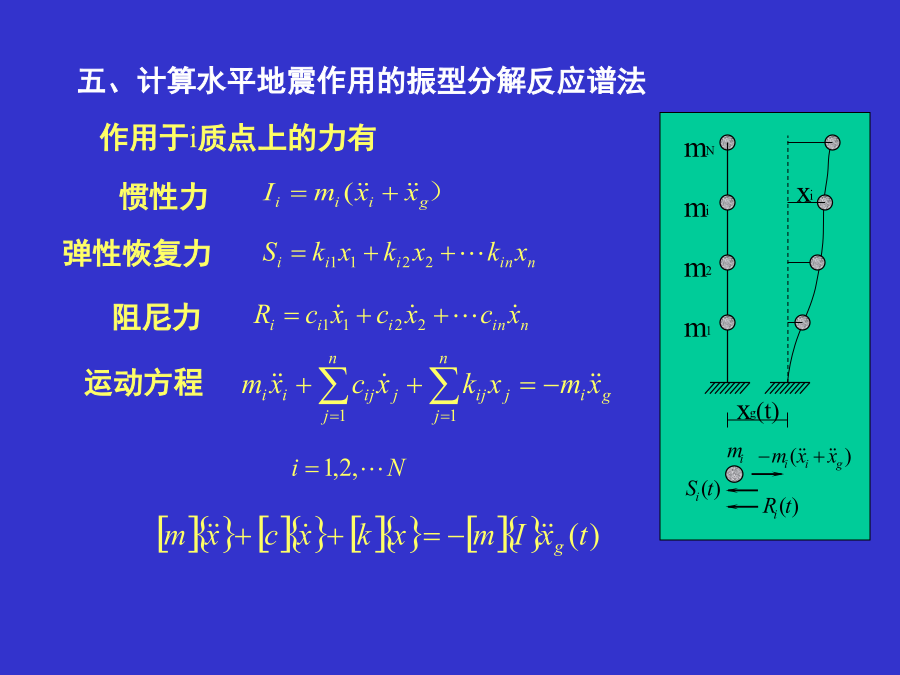

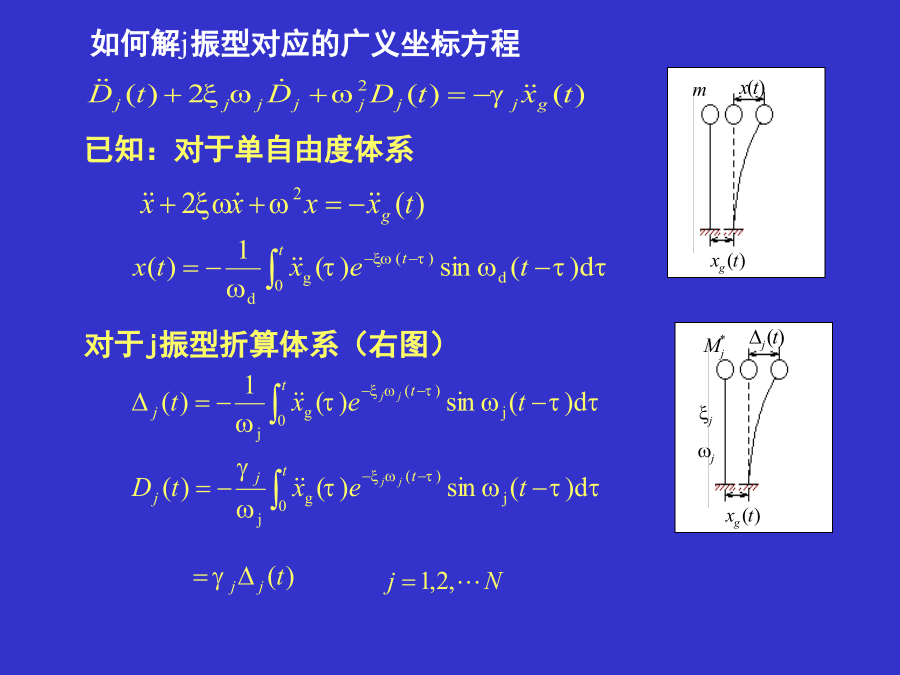

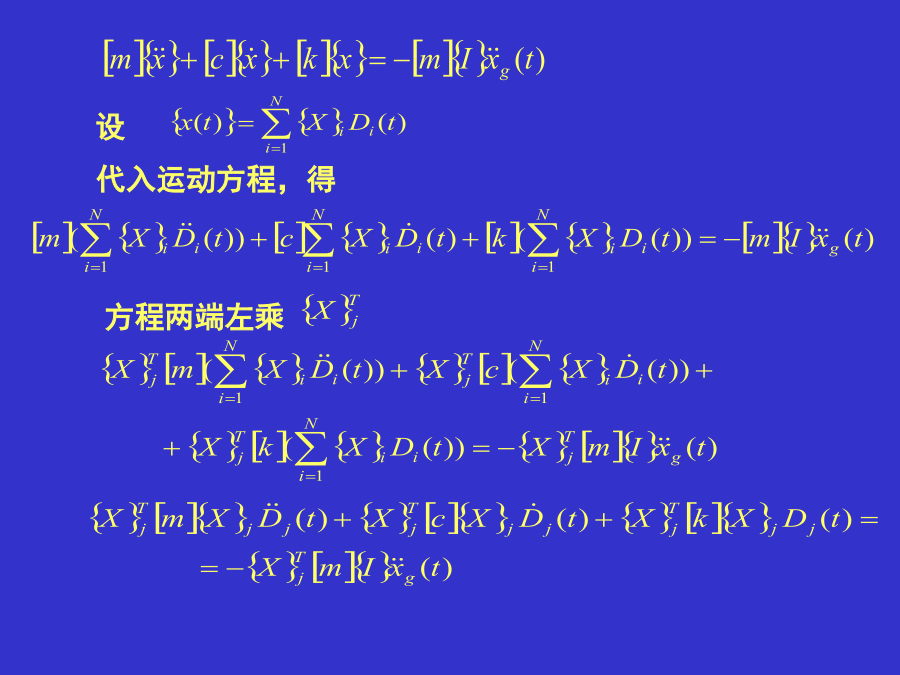

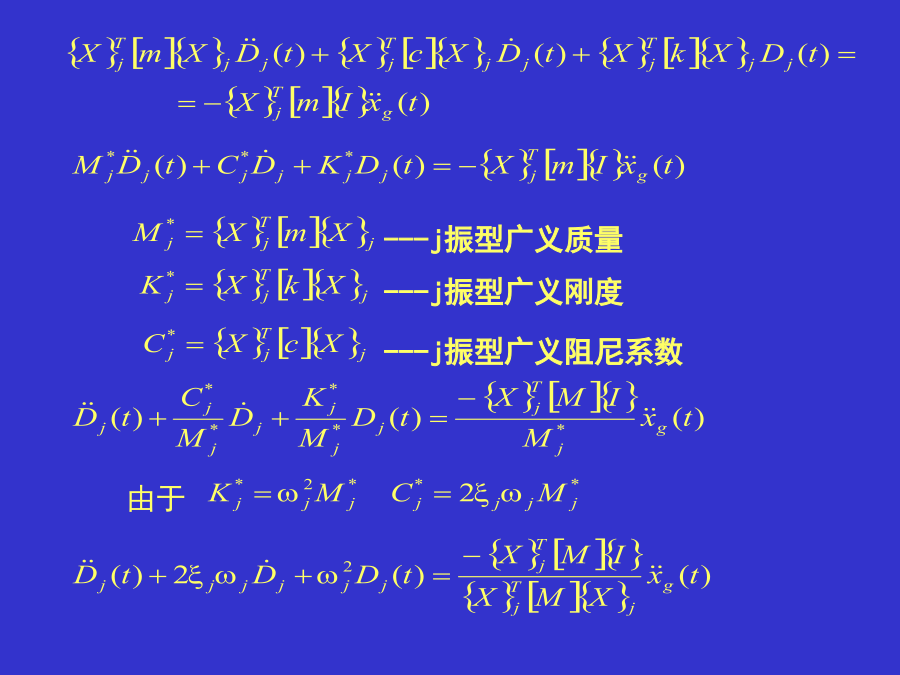

五、计算水平地震作用的振型分解反应谱法设---j振型广义质量i质点相对于基底的位移与加速度为体系j振型i质点水平地震作用标准值为：---相应于j振型自振周期的地震影响系数；振型组合规则参与振型个数的确定振型分解反应谱法的步骤例：试用振型分解反应谱法计算图示框架多遇地震时的层间剪力。
抗震设防烈度为8度，Ⅱ类场地，设计地震分组为第二组。例：试用振型分解反应谱法计算图示框架多遇地震时的层间剪力。
抗震设防烈度为8度，Ⅱ类场地，设计地震分组为第二组。例：试用振型分解反应谱法计算图示框架多遇地震时的层间剪力。
抗震设防烈度为8度，Ⅱ类场地，设计地震分组为第二组。例：试用振型分解反应谱法计算图示框架多遇地震时的层间剪力。
抗震设防烈度为8度，Ⅱ类场地，设计地震分组为第二组。例：试用振型分解反应谱法计算图示框架多遇地震时的层间剪力。
抗震设防烈度为8度，Ⅱ类场地，设计地震分组为第二组。例：试用振型分解反应谱法计算图示框架多遇地震时的层间剪力。
抗震设防烈度为8度，Ⅱ类场地，设计地震分组为第二组。例：试用振型分解反应谱法计算图示框架多遇地震时的层间剪力。
抗震设防烈度为8度，Ⅱ类场地，设计地震分组为第二组。例：试用振型分解反应谱法计算图示框架多遇地震时的层间剪力。
抗震设防烈度为8度，Ⅱ类场地，设计地震分组为第二组。
