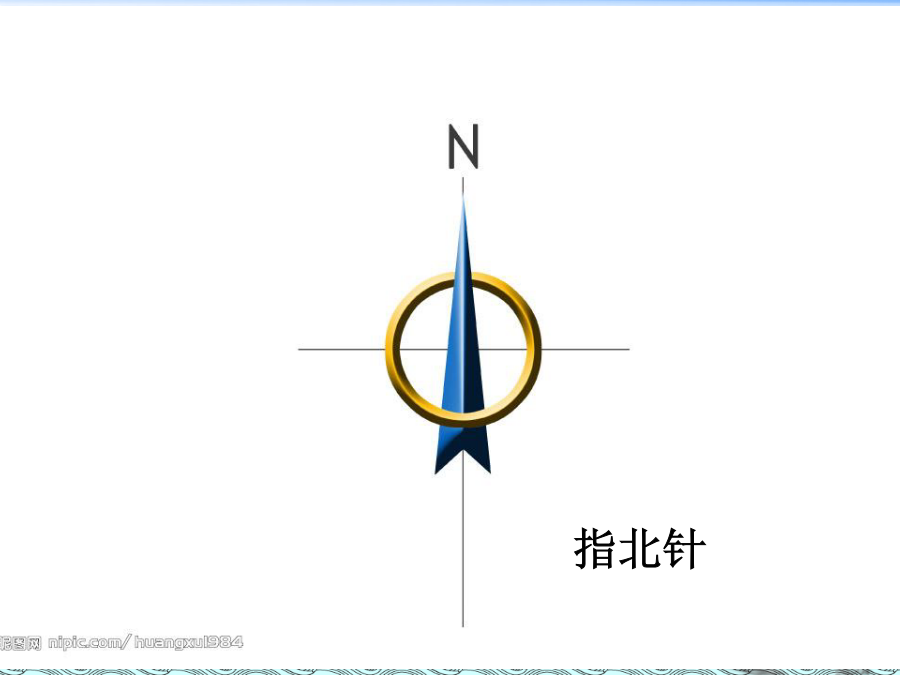

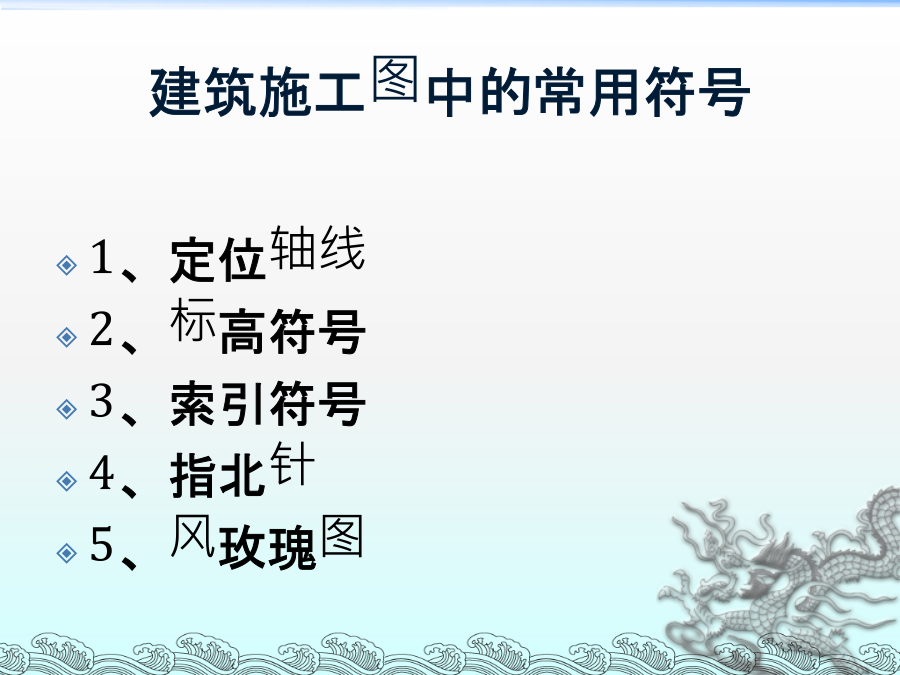

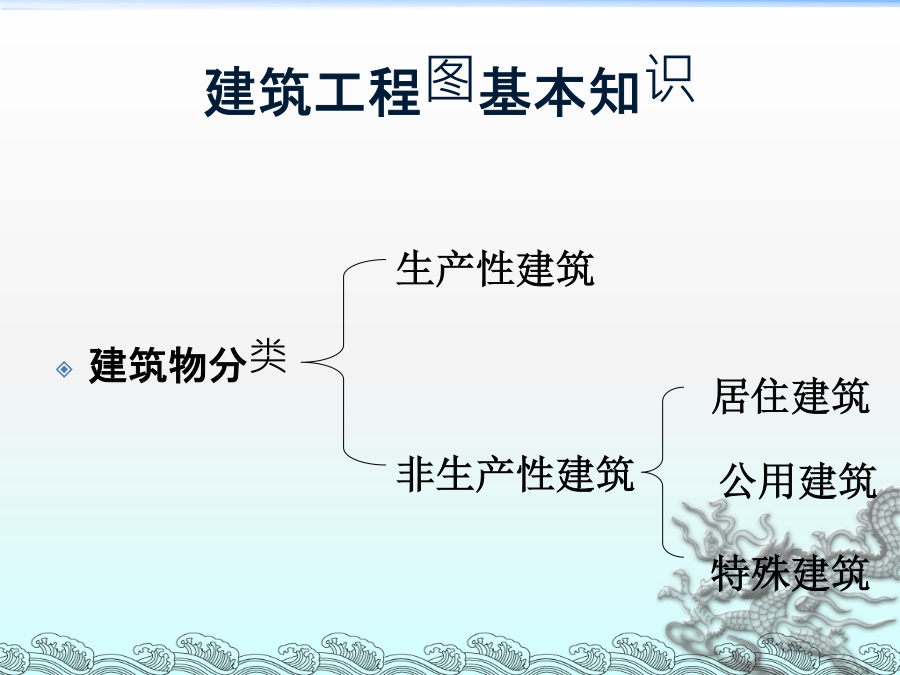

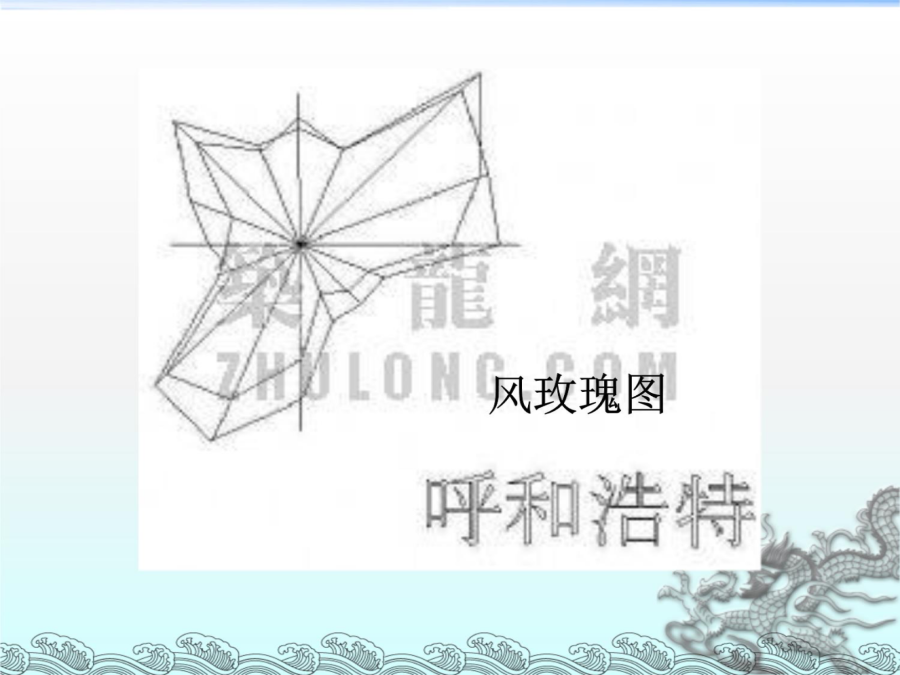

建筑施工图的识读建筑工程图基本知识建筑施工图中的常用符号指北针建筑施工图主要内容管道工程识图基础知识管道工程识图基础知识管道工程识图基础知识管道工程识图基础知识名称1）管道的坡度坡向（主要指排水管道）3）平面图中，管道标高应按下图的方式标注。
4）剖面图中，管道及水位的标高应按下图的方式标注。
四、管径的表达方式应符合下列规定：
1）水煤气输送钢管(镀锌或非镀锌)、铸铁管等管材，管径宜以公称直径DN表示(如DN15、DN50)；
2）无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示(如D108×4、D159×4.5等)；
3）钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示(如d230、d380等)；
4）塑料管材，管径宜按产品标准的方法表示；五、管道编号
1）、当建筑物的给水引入管或排水排出管的数量超过1根时，宜进行编号，编号宜按下图的方法表示。
六、图例七、常用管线代号建筑给排水工程识图方法给水平面图主要反映的内容：室内给排水施工图的识图方法
应按照从给水的引入到污水的排出这条主线进行。
识图时，先从目录入手，了解设计说明，根据给排水系统的编号，依照阅读主要图纸之前，应当先看说明和设备材料表，然后以系统图为线索深入阅读平面图、系统图及详图。
阅读时，应三种图相互对照来看。先看系统图，对各系统做到大致了解。
看给水系统图时，可由建筑的给水引入管开始，沿水流方向经干管、立管、支管到用水设备；
看排水系统图时，可由排水设备开始，沿排水方向经支管、横管、立管、干管到排出管。（1）平面图识图时应掌握的主要内容和注意事项4、查明给排水干管、立管、支管的平面位置与走向、管径尺寸及立管编号。从平面图上可清楚地查明是明装还是暗装，以确定施工方法。
5、消防给水管道要查明消火栓的布置、口径大小及消防箱的形式与位置，消火栓一般装在消防箱内。消防栓栓口距地面1.10m，有明装、暗装和单门、双门之分，识图时也要注意搞清楚。
6、在给水管道上设置水表时，必须查明水表的型号、安装位置，以及水表前后阀门的设挡情况。
7、对于室内排水管道，还要查明清通设备的布置情况，清扫口和检查口的型号和位置。
8、对于雨水管道，要查明雨水斗的型号及布置情况，并结合详图搞清雨水斗与天沟的连接方式。
