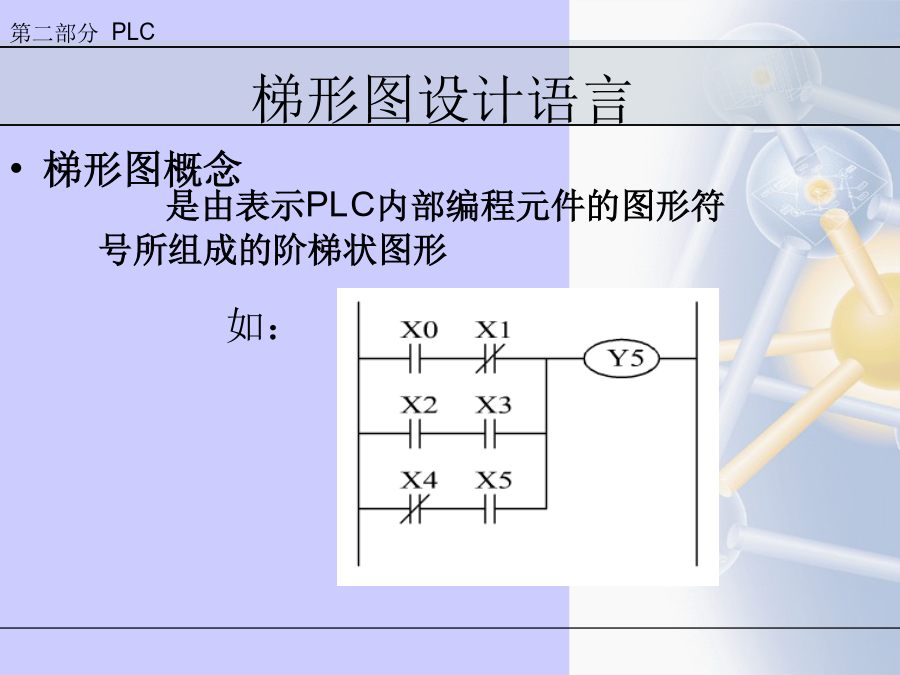

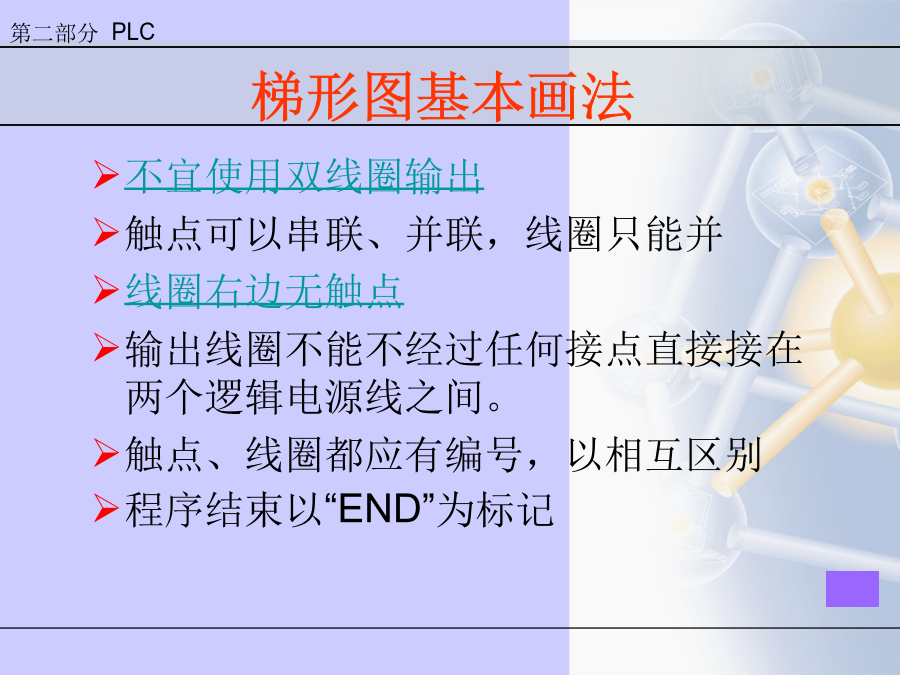

梯形图设计语言梯形图基本画法不宜使用双线圈输出
触点可以串联、并联，线圈只能并
线圈右边无触点
输出线圈不能不经过任何接点直接接在两个逻辑电源线之间。
触点、线圈都应有编号，以相互区别
程序结束以“END”为标记

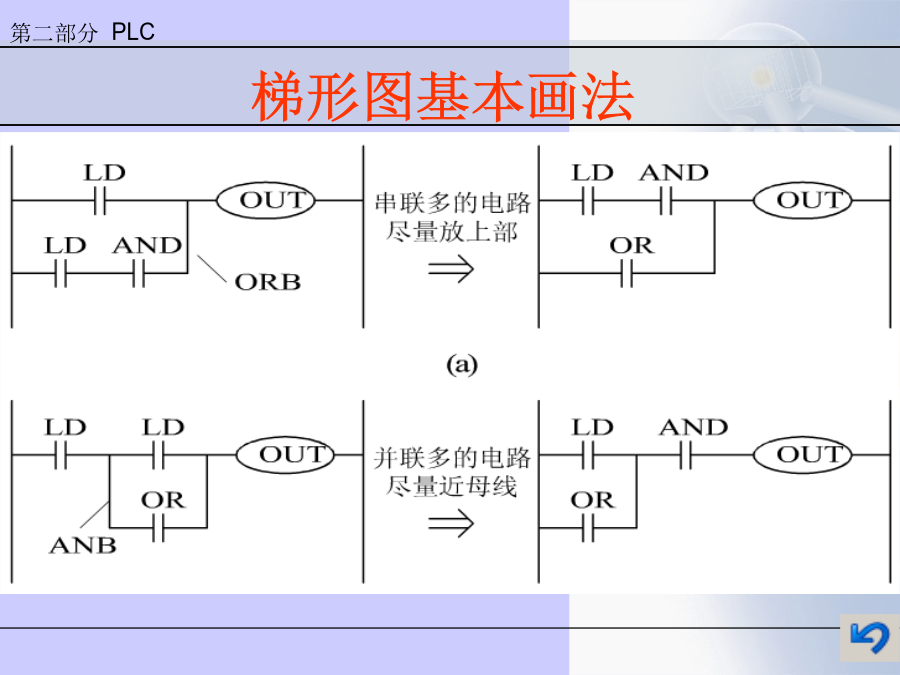

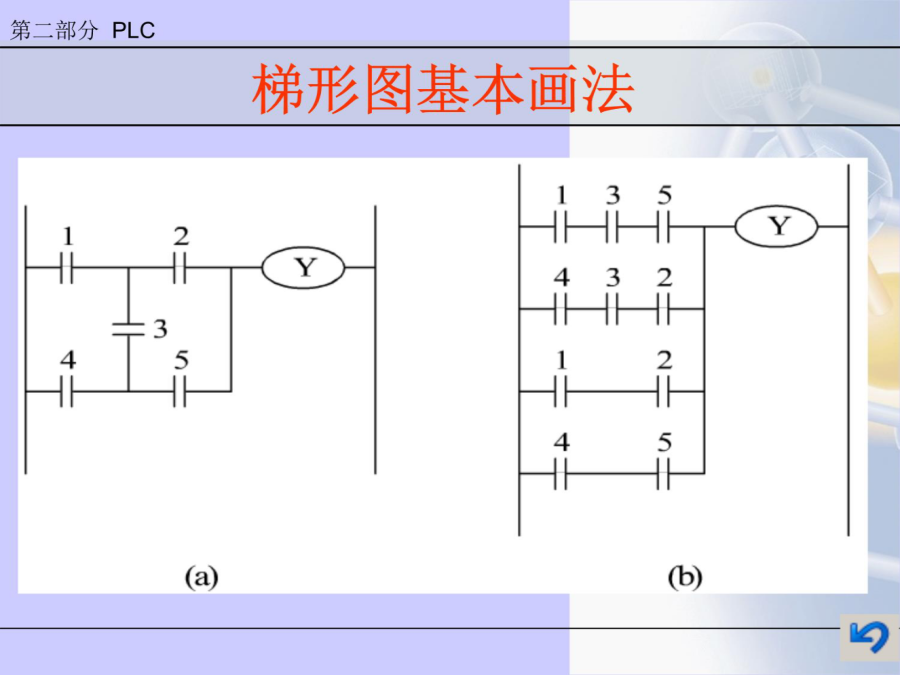

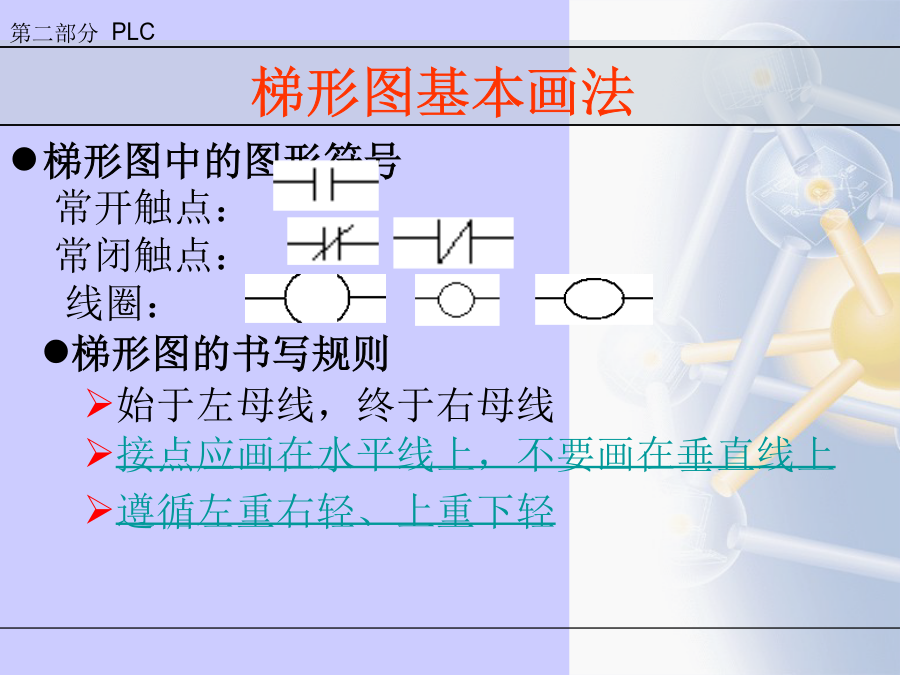

梯形图基本画法梯形图基本画法梯形图基本画法1、自锁程序基本程序段4、定时程序基本程序段定时范围的扩展基本程序段6、顺序控制程序16、顺序控制程序21、明白控制要求
2、确定I/O位置
3、I/O地址分配（端口表）
4、设计、整理输入/输出信号间的逻辑关系
5、画外围连线图
6、编写梯形图程序
7、检查修改和完善程序梯形图设计梯形图设计—电气控制图输入/输出端口设置
输入：
正转起动按钮：SB2X000
反转起动按钮：SB3X001
停止按钮：SB1X002
热继电器触点：FRX003
输出：
正转接触器：KM1Y001
反转接触器：KM2Y002梯形图设计电动机的正反转控制四人抢答器四人抢答器电动机的顺序控制电动机的连续运转
谢谢收看
