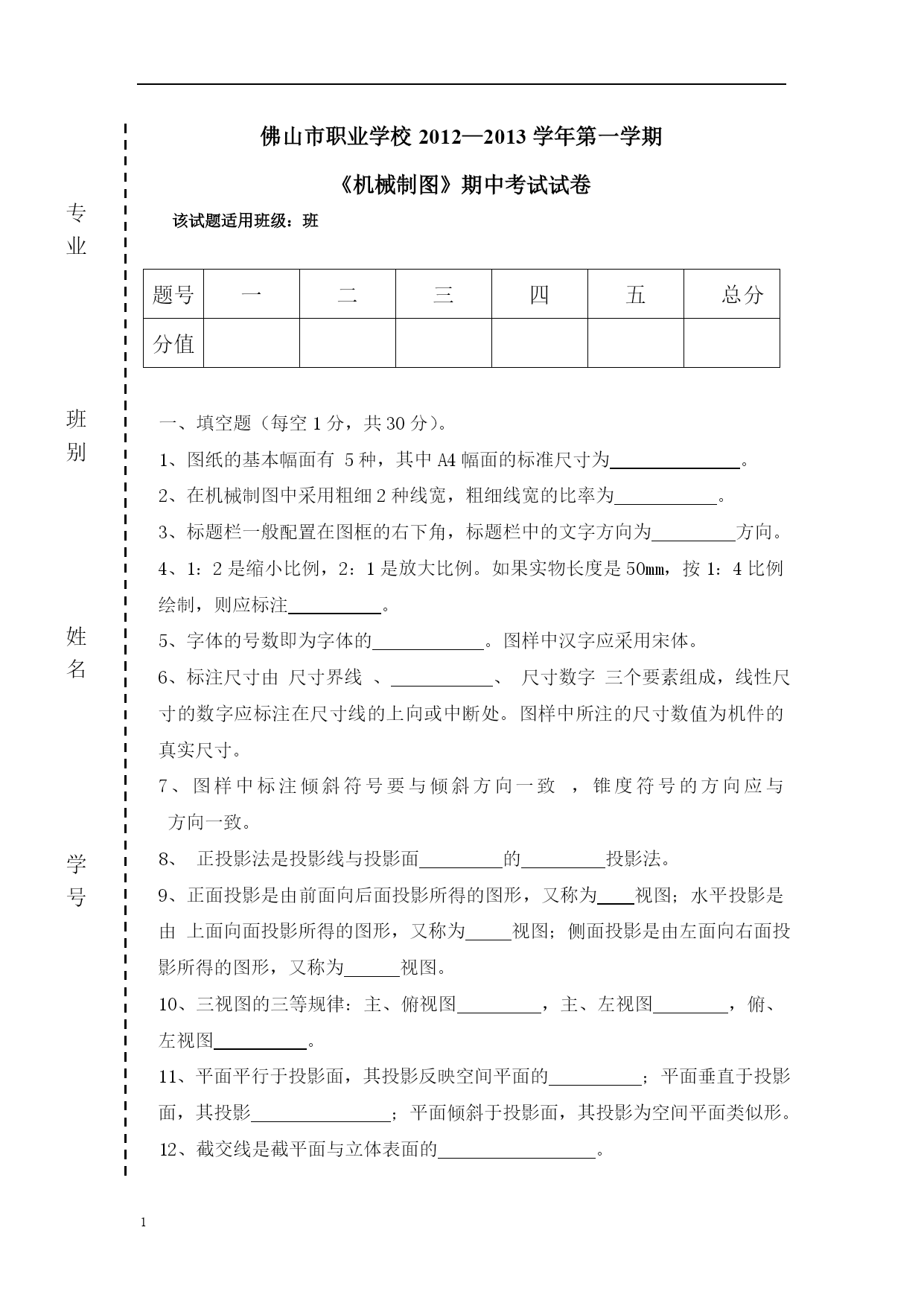

佛山市职业学校2012—2013学年第一学期
专业班别姓名学号

《机械制图》期中考试试卷
该试题适用班级：班
题号一二三四五总分分值

一、填空题（每空1分，共30分）。
1、图纸的基本幅面有5种，其中A4幅面的标准尺寸为。
2、在机械制图中采用粗细2种线宽，粗细线宽的比率为。
3、标题栏一般配置在图框的右下角，标题栏中的文字方向为方向。
4、1：2是缩小比例，2：1是放大比例。如果实物长度是50mm，按1：4比例绘制，则应标注。
5、字体的号数即为字体的。图样中汉字应采用宋体。
6、标注尺寸由尺寸界线、、尺寸数字三个要素组成，线性尺寸的数字应标注在尺寸线的上向或中断处。图样中所注的尺寸数值为机件的真实尺寸。
7、图样中标注倾斜符号要与倾斜方向一致，锥度符号的方向应与方向一致。
8、正投影法是投影线与投影面的投影法。
9、正面投影是由前面向后面投影所得的图形，又称为视图；水平投影是由上面向面投影所得的图形，又称为视图；侧面投影是由左面向右面投影所得的图形，又称为视图。
10、三视图的三等规律：主、俯视图，主、左视图，俯、左视图。
11、平面平行于投影面，其投影反映空间平面的；平面垂直于投影面，其投影；平面倾斜于投影面，其投影为空间平面类似形。
12、截交线是截平面与立体表面的。
13、截平面与圆柱体的轴线垂直时，其截交线为。
14、截平面与圆柱体的轴线倾斜时，其截交线为。
专业班别姓名学号

15、截平面与圆柱体的轴线平行时，其截交线为。
16、截平面与圆锥体的轴线平行时，其截交线为。
17、两立体表面相交所产生的交线称为。
18、相惯线一般是的空间曲线。
19、的形状取决于两回转体的形状、大小和相对位置。
20、正等轴测图的轴周角均为，且轴向收缩率均为0.82。
21、物体上互相平行的线段，轴测投影互相。
22、正方形不平行于轴测投影面时，其投影为。
23、画轴测图时应沿方向量取尺寸。
24、物体上凡平行XOZ坐标面的平面图形在斜二轴测图中反映。

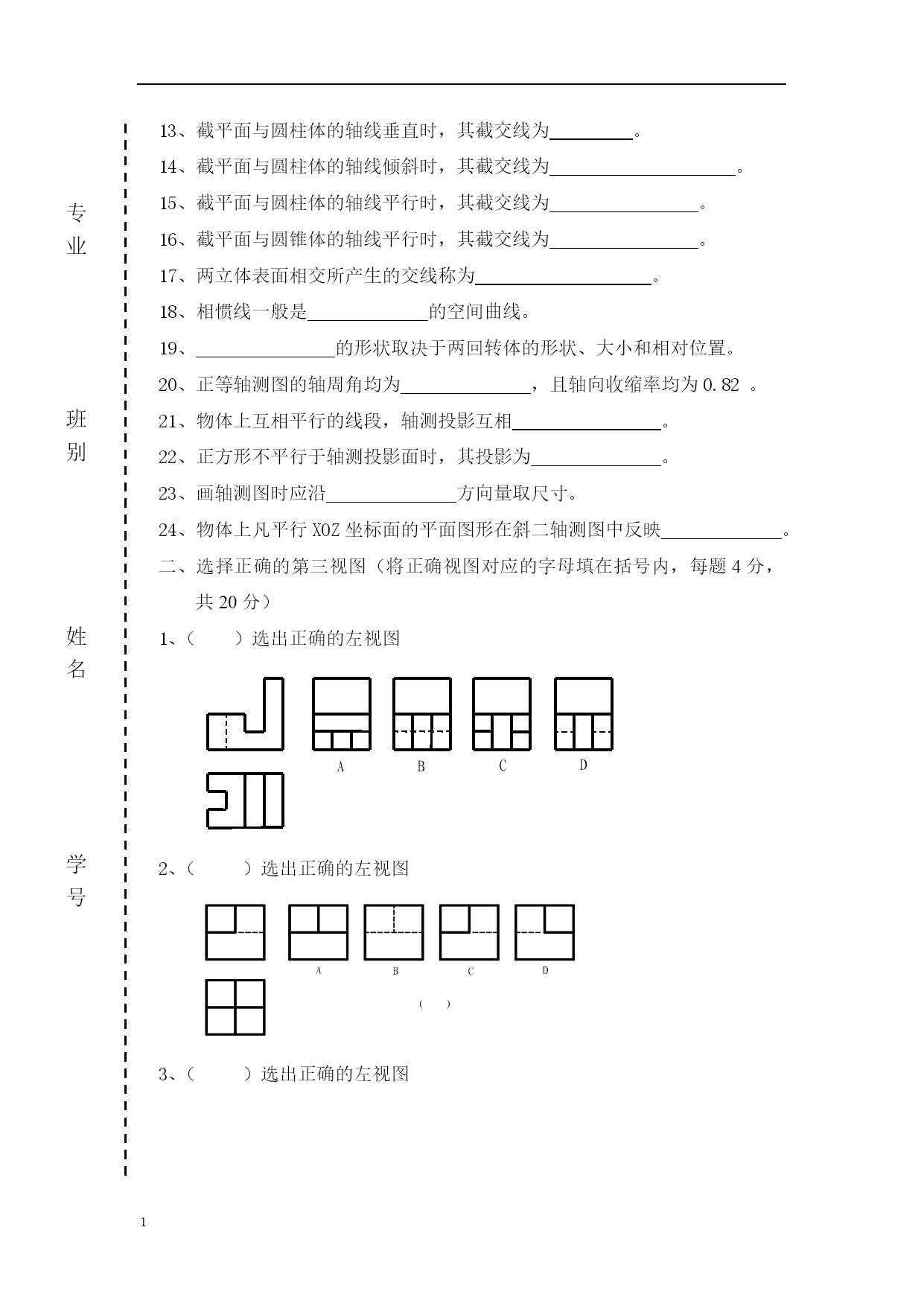

二、选择正确的第三视图（将正确视图对应的字母填在括号内，每题4分，共20分）
1、（）选出正确的左视图
A
B
C
D

2、（）选出正确的左视图

3、（）选出正确的左视图
专业班别姓名学号

4、（）选出正确的左视图

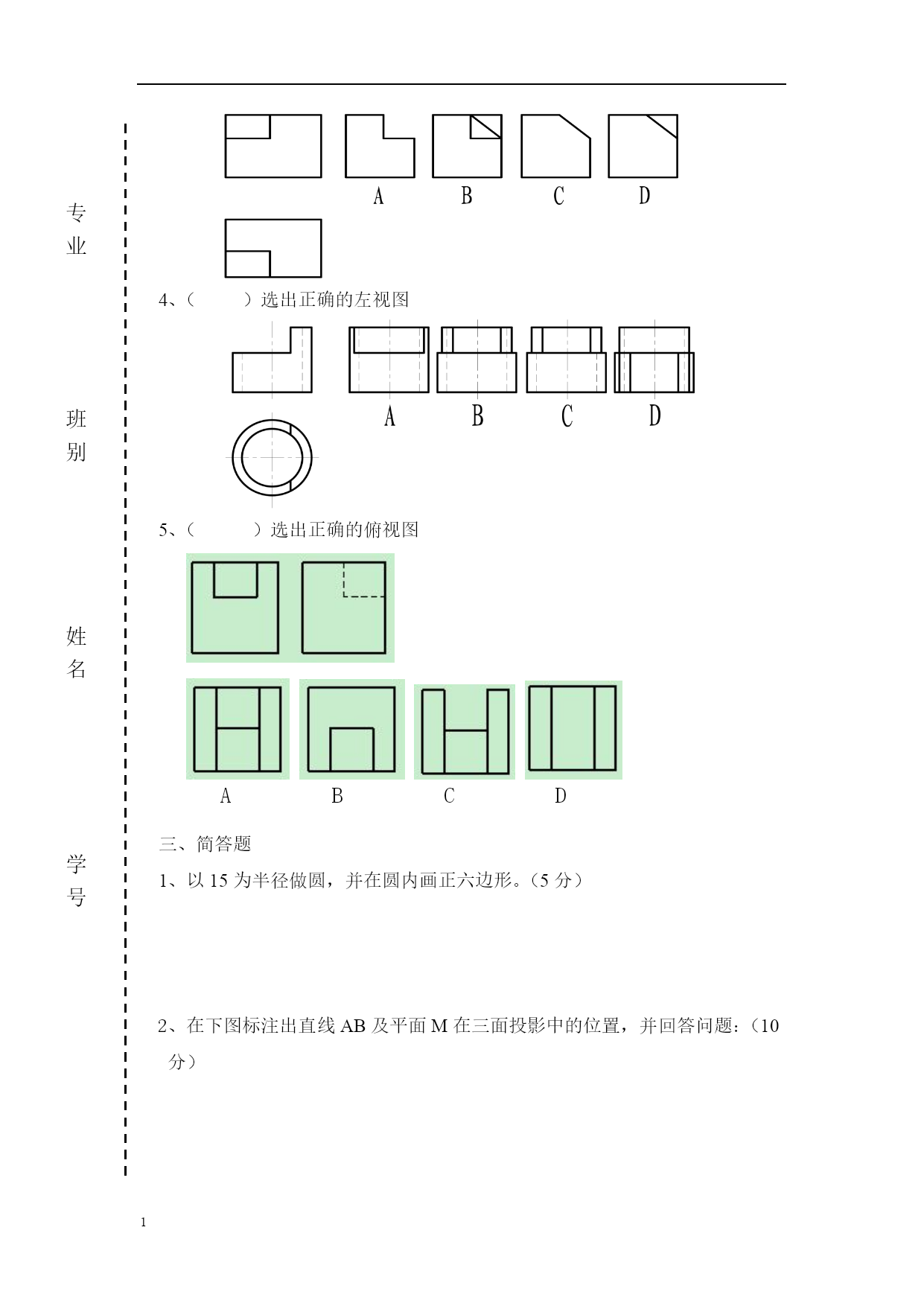

5、（）选出正确的俯视图

D
C
B
A

三、简答题
1、以15为半径做圆，并在圆内画正六边形。（5分）

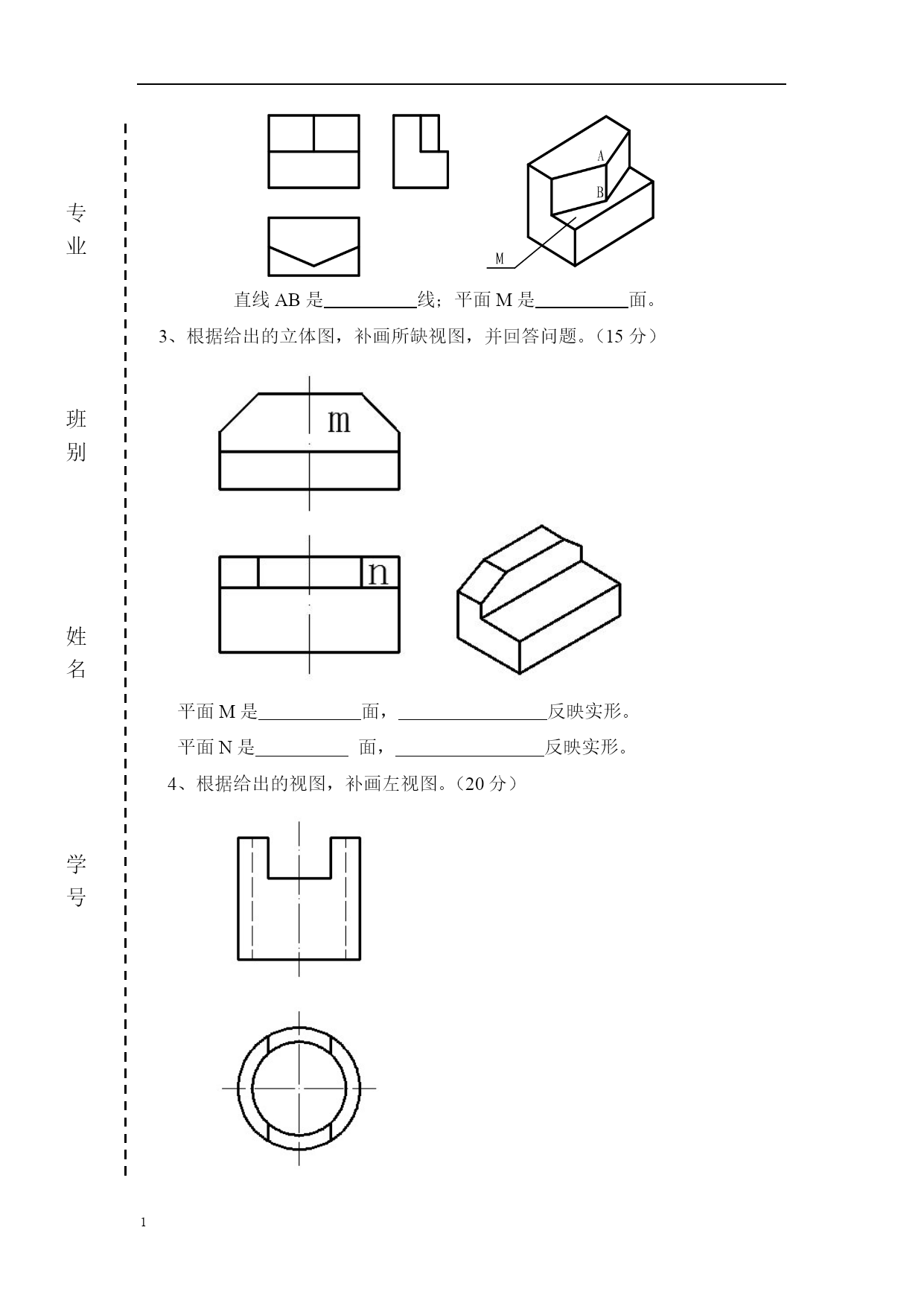

2、在下图标注出直线AB及平面M在三面投影中的位置，并回答问题：（10分）
专业班别姓名学号

直线AB是线；平面M是面。
3、根据给出的立体图，补画所缺视图，并回答问题。（15分）

平面M是面，反映实形。
平面N是面，反映实形。
4、根据给出的视图，补画左视图。（20分）

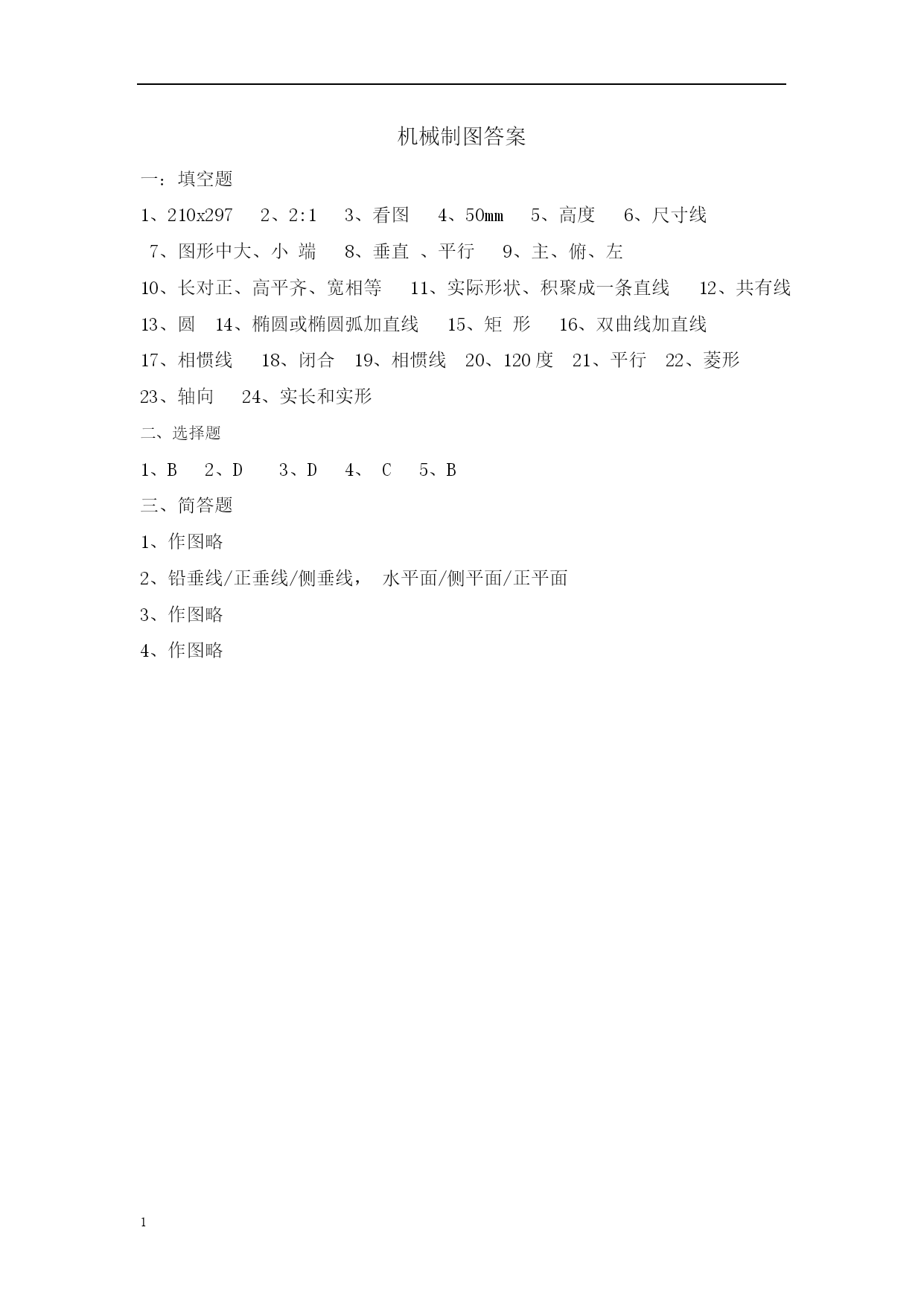

机械制图答案
一：填空题
1、210x2972、2:13、看图4、50mm5、高度6、尺寸线
7、图形中大、小端8、垂直、平行9、主、俯、左
10、长对正、高平齐、宽相等11、实际形状、积聚成一条直线12、共有线
13、圆14、椭圆或椭圆弧加直线15、矩形16、双曲线加直线
17、相惯线18、闭合19、相惯线20、120度21、平行22、菱形
23、轴向24、实长和实形
二、选择题
1、B2、D3、D4、C5、B
三、简答题
1、作图略
2、铅垂线/正垂线/侧垂线，水平面/侧平面/正平面
3、作图略
4、作图略

佛山市职业学校2012—2013学年专业班别姓名学号

第二学期
《机械制图》期中考试试卷
该试题适用班级：班
题号一二三四五总分分值

根据两视图，补画第三视图。15%

二．求作左视图，并标注尺寸（尺寸以1∶1从图上直接量取，并取整）。20%

三、将主视图改画成全剖视图。10%

四、分析下图螺纹画法中的错误，并将正确的答案画出。5%

五、识图作答题（共14空、每空2分，共28分）。
看懂下列零件图，回答问题。
1、该零件的名称是，属于零件中的类零件（比如叉架类、端盖类、箱体类等）。
2、该零件图的绘图比例是。使用材料制成。
3、剖视图上方的28和16是（定形、定位）尺寸。
6.3
4、该零件表面粗糙度最高等级的代号是，最低等级的代号是代
号的含义是。
5、φ62h8中的62表示是，h是代号，8是，如果
其上偏差为+0.033，下偏差为+0.017，其最大极限尺寸为，最小极限尺寸为，公差值为。
3

六、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。（共22分）
