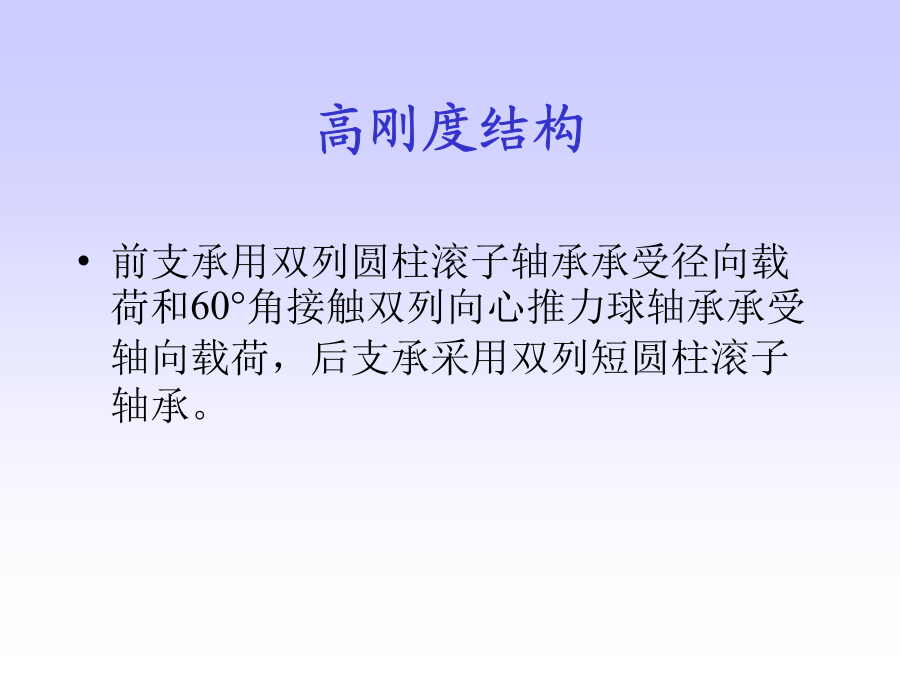

主轴组件图库高刚度结构

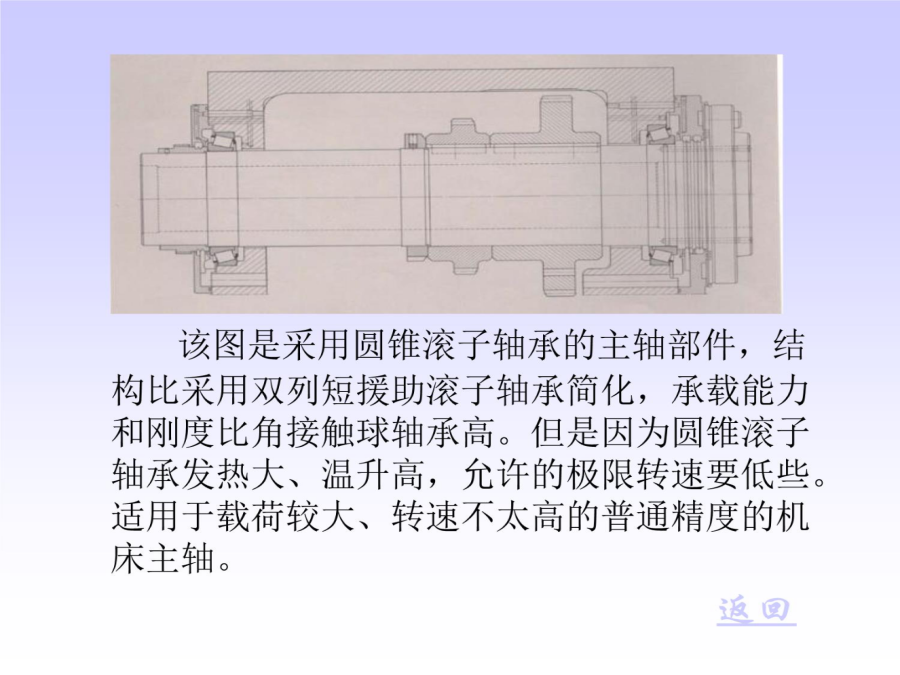

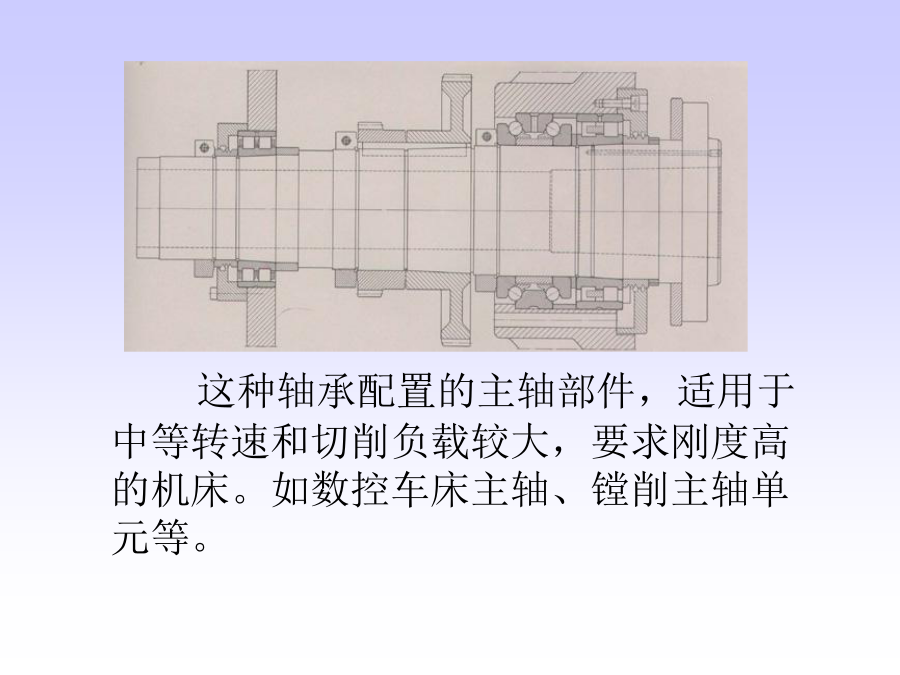

这种轴承配置的主轴部件，适用于中等转速和切削负载较大，要求刚度高的机床。如数控车床主轴、镗削主轴单元等。高速结构

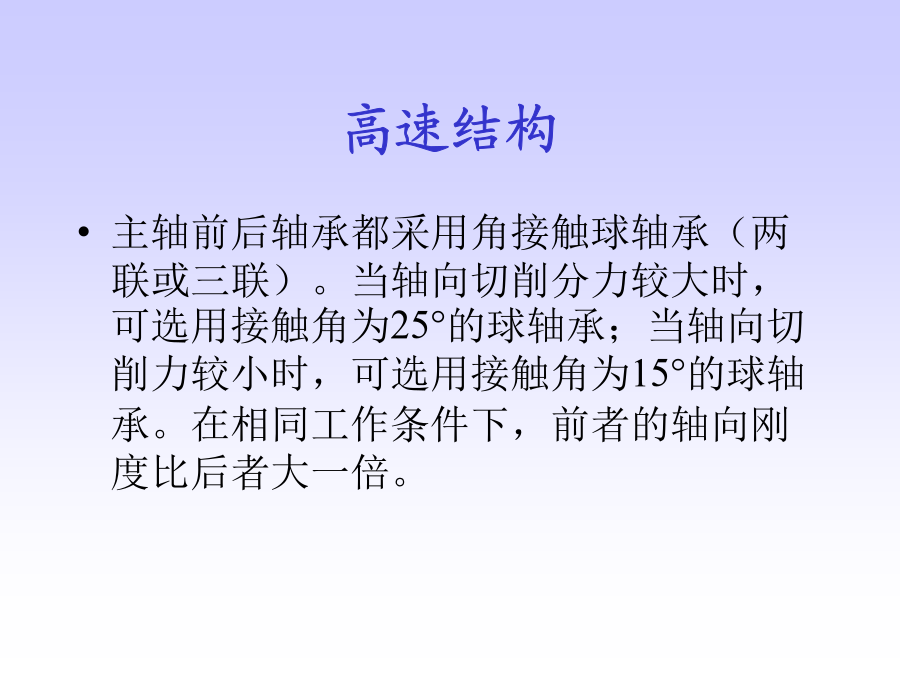

角接触球轴承具有良好的高速性能，但它的承载能力较小，因而适用于高速轻载或精密机床，如高速镗削单元、高速CNC车床等。典型高速结构





MNC300
该高速CNC车床主轴前后轴承都采用两联角接触球轴承，具有较高的转速。
返回SKF1








返回SS125







返回NDM-40







返回76_300







返回速度刚度结构前轴承的配置特点是：外侧的两个角接触球轴承大口朝向主轴工作端，承受主要的轴相力；第三个角接触球轴承则通过轴套与外侧的两个轴承背靠背配置，使三联角接触球轴承有一个较大支承跨，以提高承受颠覆力矩的刚度。如卧式铣床的主轴要求径向刚度好、有较高转速。速度刚度结构FNR140







返回FNC200







返回H2_077







返回SAG101







返回BTA_B







返回HF2







返回SDNC560







返回TNC131







返回TS_15







返回机床主轴实例该图为具有一级转速的变速箱展开图。最下面的轴是电动机轴或运动输入轴，最上面的轴是机床主轴，主轴的位置主要由车床的中心高确定。
