第3部分80x86指令系统和寻址方式培训讲学.ppt

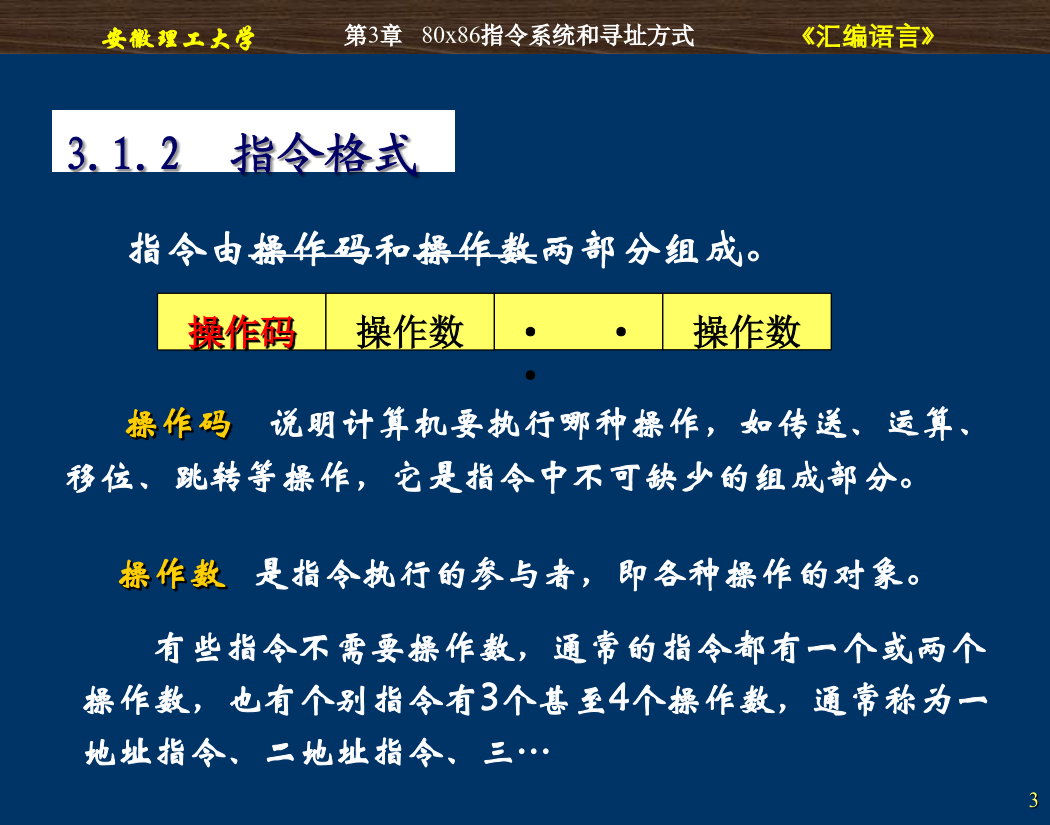

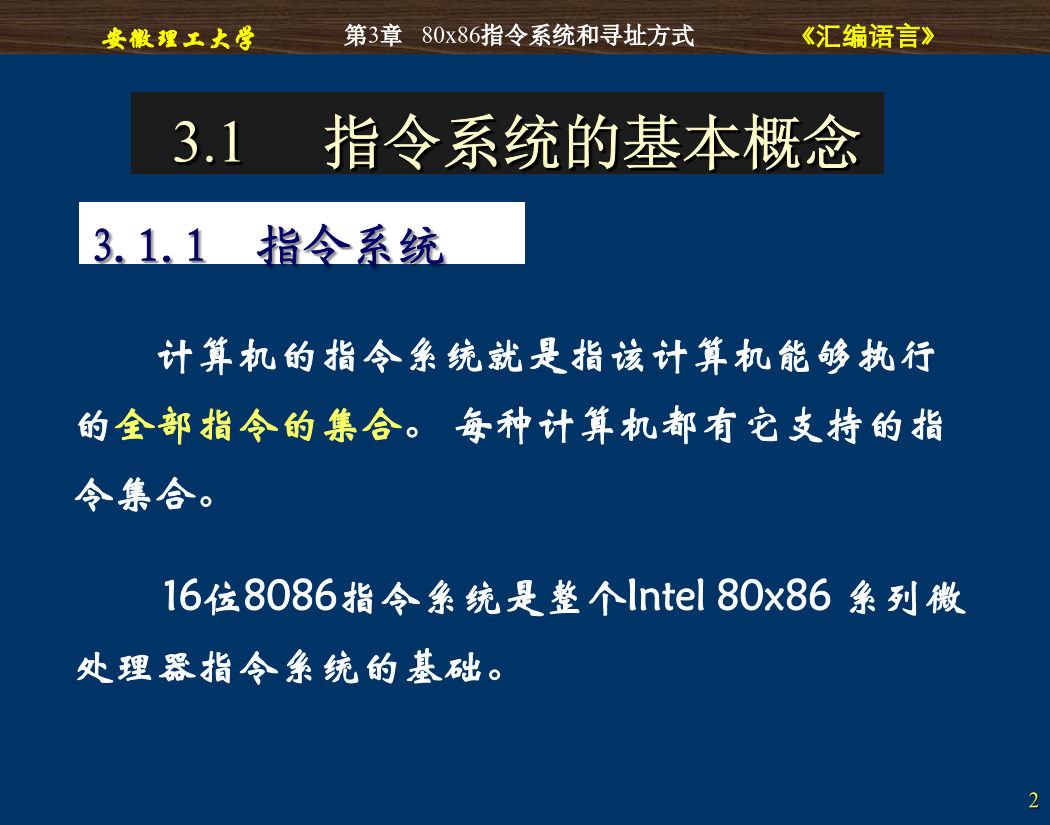

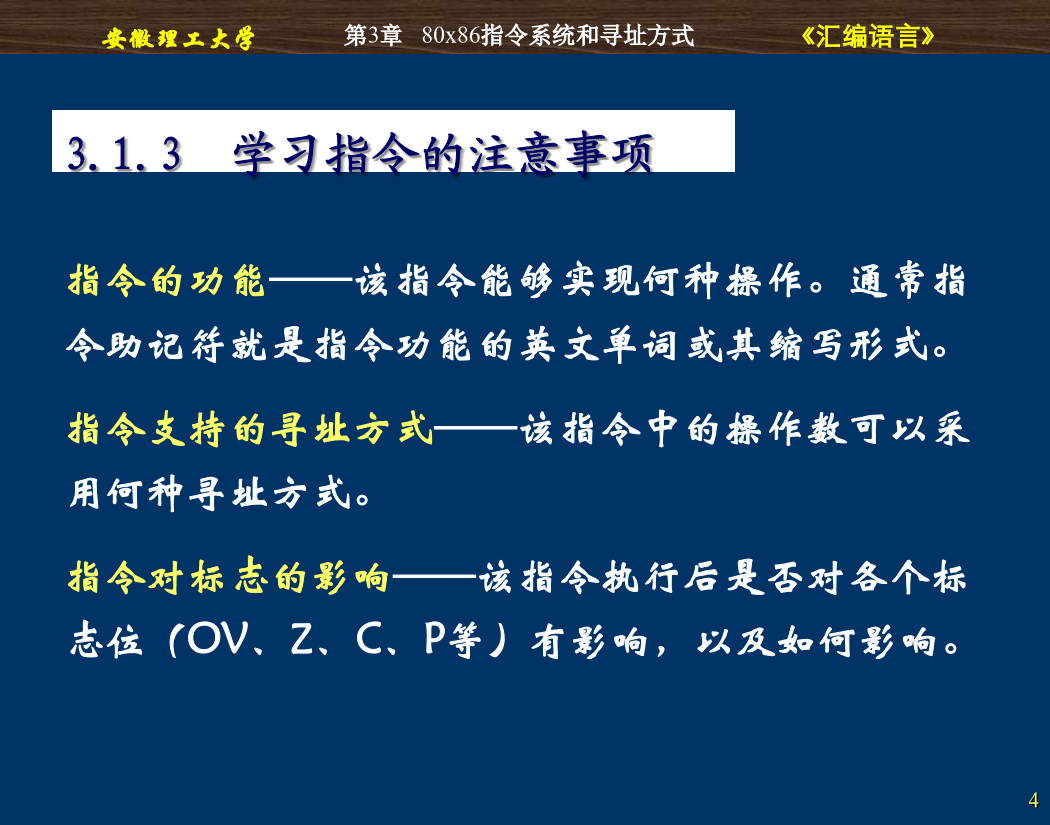

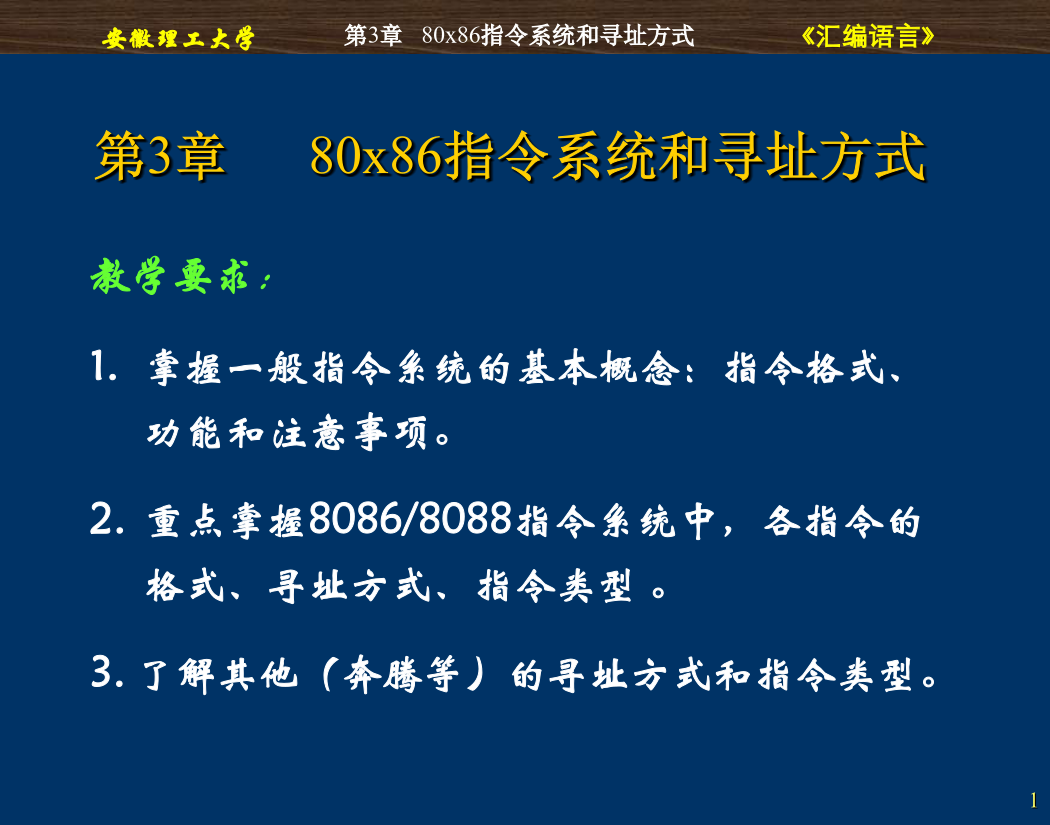

第3章80x86指令系统和寻址方式3.1指令系统的基本概念操作码说明计算机要执行哪种操作，如传送、运算、移位、跳转等操作，它是指令中不可缺少的组成部分。指令的功能——该指令能够实现何种操作。通常指令助记符就是指令功能的英文单词或其缩写形式。
指令支持的寻址方式——该指令中的操作数可以采用何种寻址方式。
指令对标志的影响——该指令执行后是否对各个标志位（OV、Z、C、P等）有影响，以及如何影响。指令助记符体现该指令的功能，它对应一条二进制编码的机器指令。

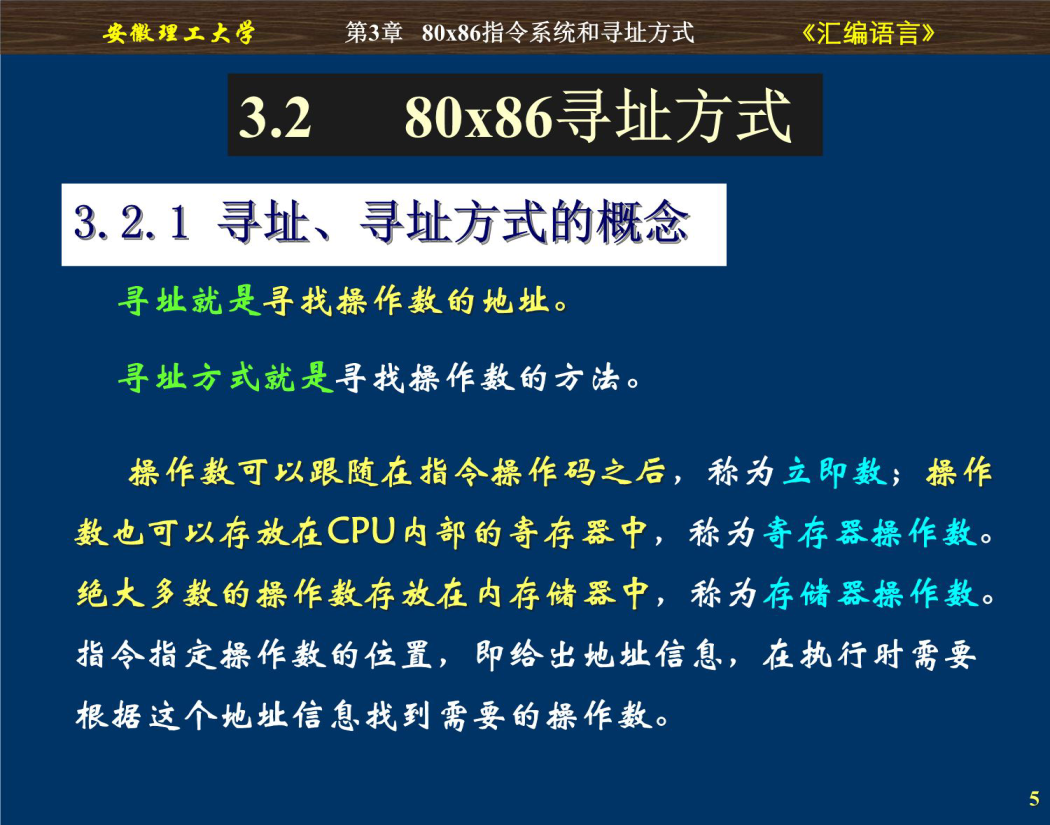

指令的操作数个数由该指令确定，可以没有操作数，也可以有一个、二个或三个操作数。3.2.3与数据有关的寻址方式1）立即寻址方式【例3.1】MOVAX，4576H执行后（AX）=？2）寄存器寻址方式指令中可以引用的寄存器及其符号名称如下：
8位寄存器有：AH、AL、BH、BL、CH、CL、DH和DL等；
16位寄存器：AX、BX、CX、DX、SI、DI、SP、BP和段寄存器等；【例3.2】下列程序执行后，（AX）=？，（BX）=？
MOVAX，1234H
MOVBX，5678H
ADDAX，BX3）直接寻址方式【例3.3】执行指令：MOVBX，[1234H]
设（DS）=2000H。执行后：（BX）=?在通常情况下，操作数存放在数据段中，所以，其物理地址将由数据段寄存器DS和指令中给出的有效地址直接形成，但如果使用段超越前缀，那么，操作数可存放在其它段。
例如：MOVES:[1000H]，AX注意：立即寻址方式和直接寻址方式的书写格式不同，直接寻址的地址要写在括号“[”，“]”内。在程序中，直接地址通常用内存变量名来表示，如：MOVBX,VARW，其中，VARW是内存字变量。
试比较下列指令中源操作数的寻址方式（VARW是内存字变量）：4）寄存器间接寻址方式【例3.4】假设有指令：MOVBX,[DI]，在执行时，（DS）=1000H，（DI）=2345H，存储单元12345H的内容是4354H。问执行指令后，BX的值是什么？在不使用段超越前缀的情况下，有下列规定：
若有效地址用SI、DI和BX等之一来指定，则其缺省的段寄存器为DS；
若有效地址用BP来指定，则其缺省的段寄存器为SS（即：堆栈段）。
该寻址方式物理地址的计算方法如下：
BX
物理地址PA=16×DS+SI
DI
或
物理地址PA=16×SS+BP作业
教材P107
3.1
3.2
3.41）2）3）5.寄存器相对寻址方式～
～【例3.5】假设指令：MOVBX,[SI+100H]，在执行它时，（DS）=1000H，（SI）=2345H，内存单元12445H的内容为2715H，问该指令执行后，BX的值是什么？

解：EA=（SI）+100H=2345H+100H=2445H
PA=（DS）*16+EA=1000H*16+2445H=12445H。

所以，该指令的执行效果是：
把从物理地址为12445H开始
的一个字的值传送给BX。
6.基址变址寻址方式【例3.6】假设指令：MOVBX,[BX+SI]，在执行时，（DS）=1000H，（BX）=2100H，（SI）=0011H，内存单元12111H的内容为1234H。问该指令执行后，BX的值是什么？

解：操作数的物理地址PA为：
PA=（DS）*16+（BX）+（SI）
=1000H*16+2100H+0011H=12111H

所以，该指令的执行效果是：
把从物理地址为12111H开始
的一个字的值传送给BX。7.相对基址变址寻址方式【例3.7】假设指令：MOVAX,[BX+SI+200H]，在执行时，（DS）=1000H，（BX）=2100H，（SI）=0010H，内存单元12310H的内容为1234H。问该指令执行后，AX的值是什么？

解：该操作数的物理地址应由DS和EA的值形成，即：
PA=12310H

所以，该指令的执行效果是：
把从物理地址为12310H开始
的一个字的值传送给AX。
跨段越问题3.1.2与转移地址有关的寻址方式（1）段内直接寻址【例3.8】
（1）JMPSHORTQUEST
其中QUEST表示转移的符号地址，操作符SHORT表示是个8位带符号数，数的范围是80H~7FH，即-128~+127。它只能相对于当前IP（转移指令的下一条指令的首地址）所指的位置作-128~+127范围内跳转，所以称为短跳转。

（2）JMPNEARPTRPROGA
其中PROGA表示转移的符号地址，操作符NEARPRT表示是个16位带符号数，数的范围是8000H~7FFFH，即-32768~+32767。它只能相对于当前IP所指的位置作-32768~+32767范围内跳转，所以称为近跳转。（2）段内间接寻址【例3.9】
已知TABLE=20A2H，（BX
