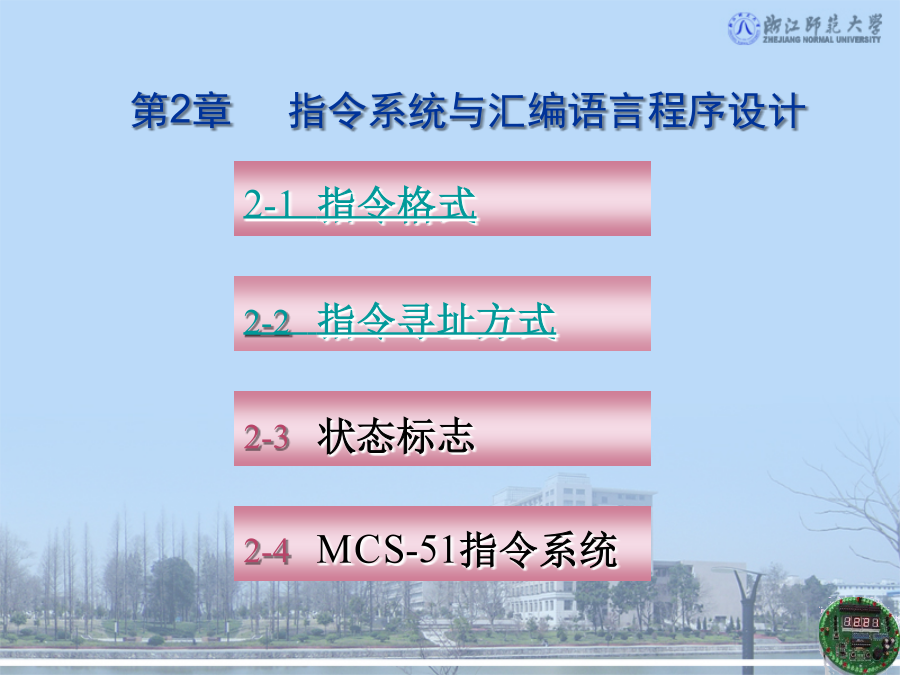

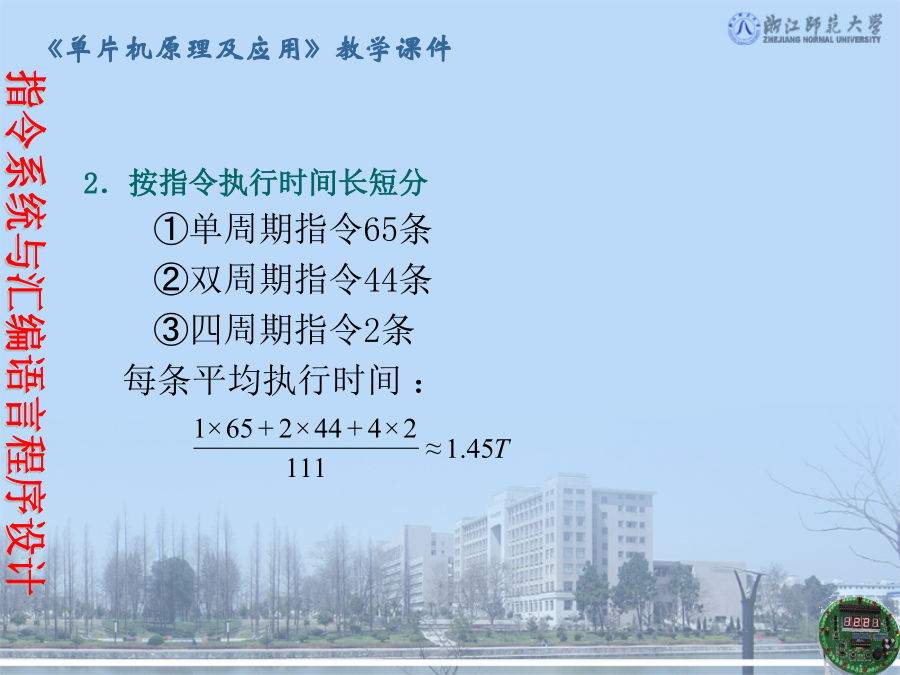

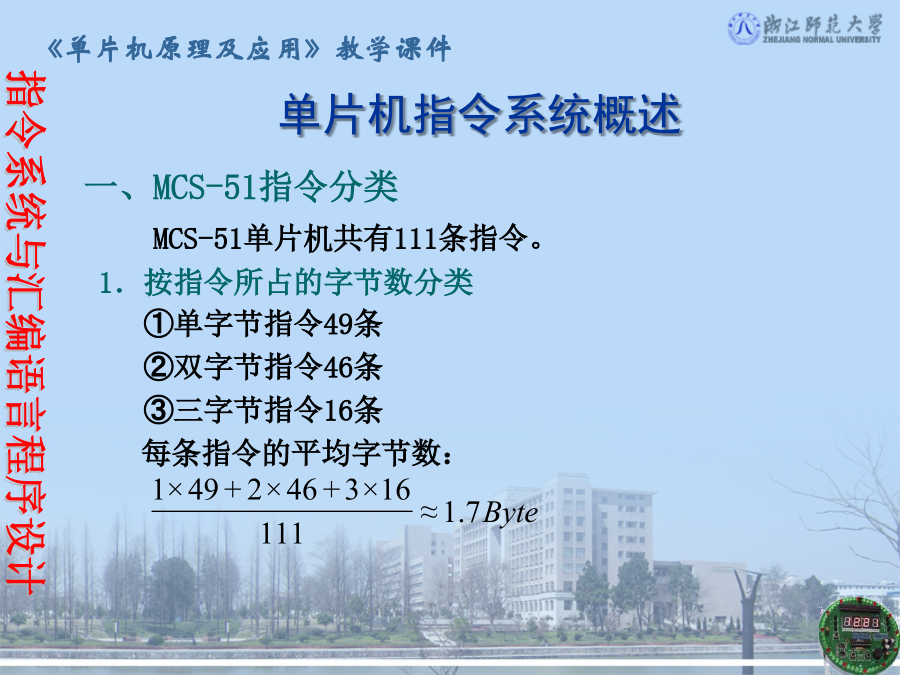

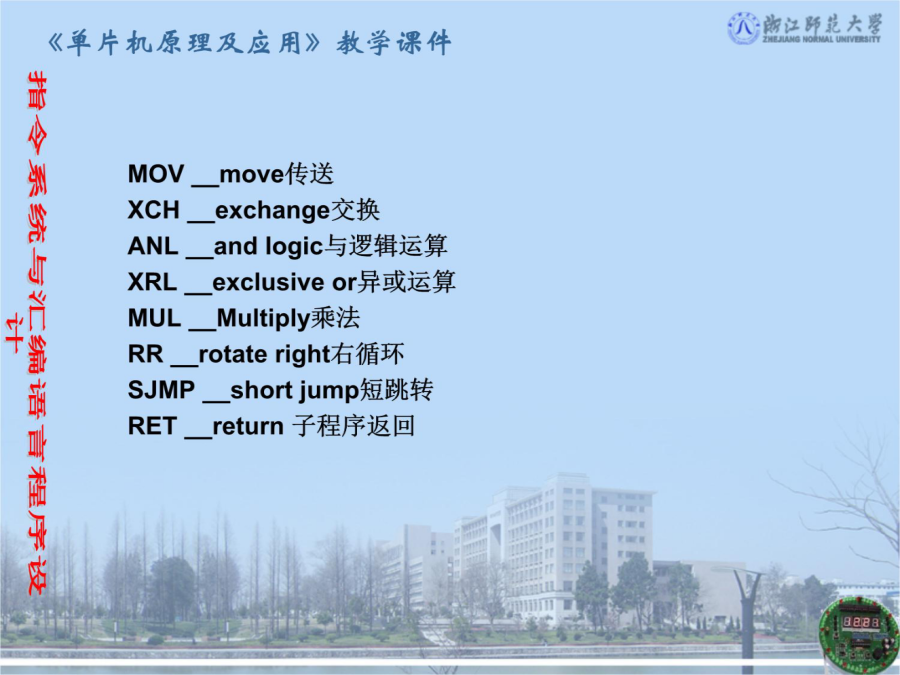

第2章指令系统与汇编语言程序设计单片机指令系统概述2．按指令执行时间长短分
①单周期指令65条
②双周期指令44条
③四周期指令2条
每条平均执行时间：

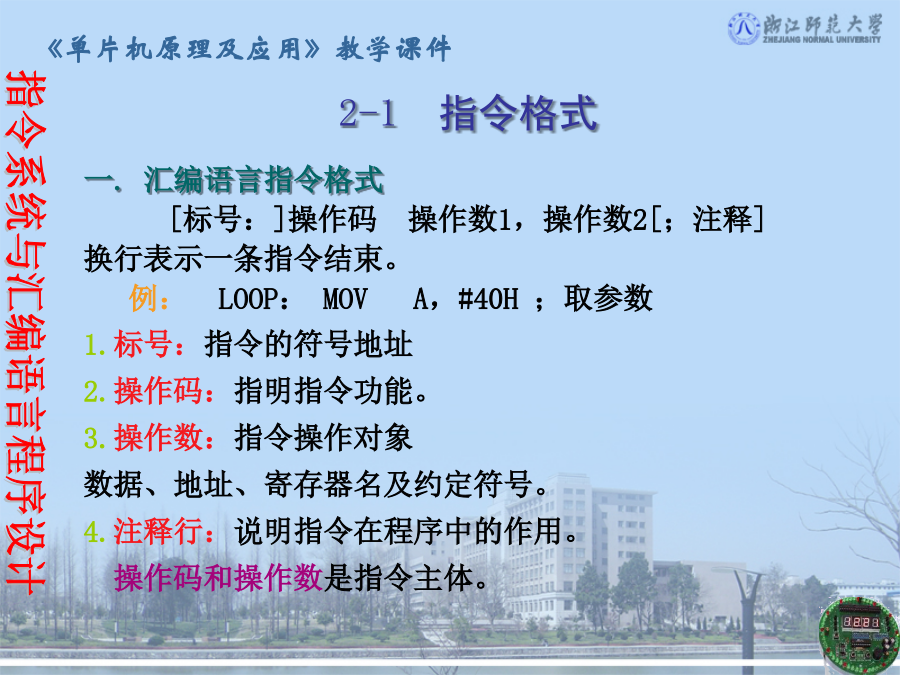

2-1指令格式二.机器语言指令格式2-2指令寻址方式二.直接寻址方式三.寄存器寻址方式指令操作数为寄存器名，数据在寄存器中。例: MOVA，R0 ；A¬R0设指令执行前A=20H，R0=40H， 执行指令后，A=？，R0=？五.变址间接寻址方式数据在存储器中，指令给出的寄存器中为数据的基地址和偏移量。 数据地址=基地址+偏移量。2-4 MCS-51指令系统分析(一)内部传送指令：实现片内数据存储器中数据传送。指令格式：MOV目的操作数，源操作数寻址方式：立即寻址、直接寻址、寄存器寻址、寄存器间址。 例2-4-1：顺序执行下列指令序列，求每一步执行结果。说明：（二）外部传送指令实现片外数据存储器和A累加器之间的数据传送。例2-4-2：实现片外数据存储器数据传送(2000H)®(2100H)。（三）交换指令 实现片内RAM区的数据双向传送。2.半字节交换指令(五)查表指令实现从程序存储器读取数据到A累加器，只能使用变址间接寻址方式。多用于查常数表程序，可直接求取常数表中的函数值。例：查表法求Y=X2。设X(0≤X≤15)在片内RAM的20H单元中，要求将查表求Y，存入片内RAM21H单元。2）指令地址 源程序
ORG1000H ；程序起始地址
1000H SQU: MOVA，20H ；取X
1002H ADDA，#3 ；修正偏移量
1004H MOVCA，@A+PC ；查表求Y=X2
1005H MOV21H，A ；存结果
1007H RET ；子程序结束
1008H TAB: DB00，01，04 ；平方表 100BH DB09，…，225 习题：找出指令错误并改正：2-4-2 算术运算指令1．标志位(自动设置状态)2．用户选择位(编程设置状态)2-4-2算术运算指令完成片内RAM和A中数据的加减乘除运算。10011010
11100011
+0
101111101带进位加法指令ADDC用于多字节运算十进制加法指令：
ADDA，源操作数
DAA
带进位十进制加法指令：
ADDCA，源操作数
DAA
十进制加1运算：ADDA,#01
DAA2．减法指令 SUBBA，源操作数 ；带借位减法指令3.增量、减量指令4.乘除指令 2-4-2 逻辑运算指令例2-4-7：设A=11000101，Cy=0，分别执行下列单条指令： CPLA 求：A=，Cy=
RLA
RLCA (二)双操作数逻辑运算指令(对位逻辑运算)： ANL、ORL、XRL 2-4-4布尔变量操作指令对片内RAM中位寻址区操作。位累加器Cy和位地址b。三．逻辑运算：ANL、ORL： ANLC，40H；C←C∧(40H) ANLC，/40H；C←C∧/(40H)2-4-5转移指令转移指令通过改写PC的当前值，从而改变CPU执行程序的顺序，使程序发生跳转。按转移方式分类： 一.无条件转移指令1.长转移指令： LJMP nn ；PC¬nn 指令机器码：02nnHnnL 指令转移范围：64KB相对偏移量e的计算式：
e=目的指令地址-(转移指令地址+指令字节数) =目的地址-PC当前值例1：计算转移指令的相对偏移量e，并判断是否超
出转移范围。4．间接转移指令(多分支转移指令---散转) JMP@A+DPTR.；PC¬A+DPTR
指令机器码73H，指令转移范围64KB。二．条件转移指令3.判位转移指令
JBb，e ；(b)=1转移，否则不转移 JNBb，e ；(b)=0转移，否则不转移 6．循环转移指令：
DJNZ操作数，e
DJNZR2，e；PC←PC+2，R2←R2-1 ；若R2≠0，PC←PC+e，
；若R2=0，顺序执行。2-4-6子程序2-4-6二．绝对调用指令(2字节)
ACALLpn ；PC¬PC+2
；SP¬SP+1，(SP)¬PCL，SP¬SP+1，(SP)¬PCH；PC10～
0¬pn10～0 ；PC15～11不变
pn为子程序首地址
指令机器码：pn10～810001，pn7～0
指令调用范围2KB。20H 92H注意：1.子程序起始指令要使用标号，用作子程序名。 2.执行返回指令RET之前，保证栈顶内容为主程序返回地址，以便正确返回主程序。注意：1.子程序起始指令要使用标号，用作子程序名。 2.执行返回指令RET之前，保证栈顶内容为主程序返回地址，以便正确返回主程序。
