建筑电气CAD施工图识图演示教学.ppt

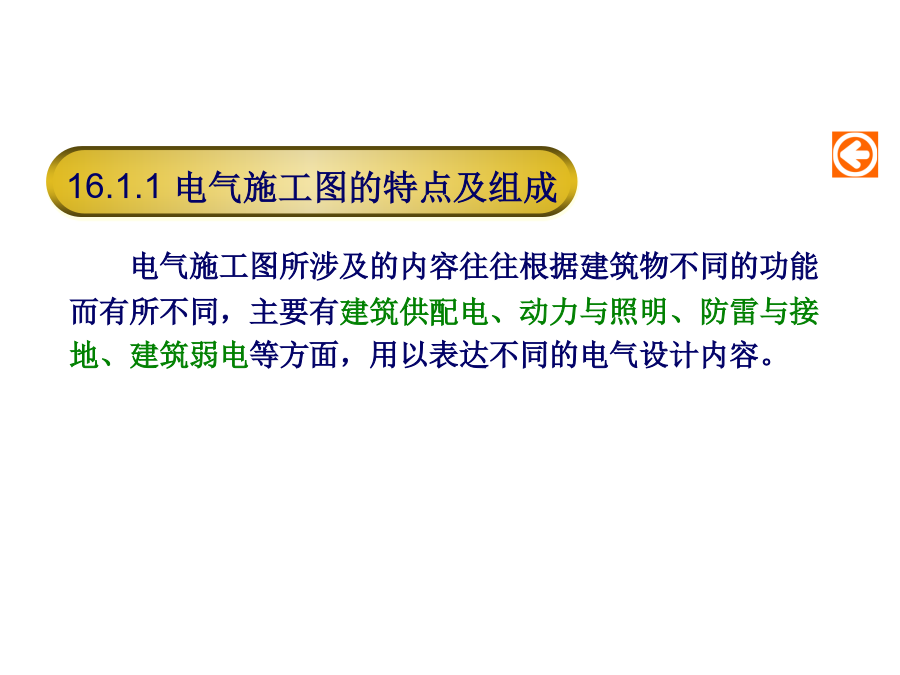

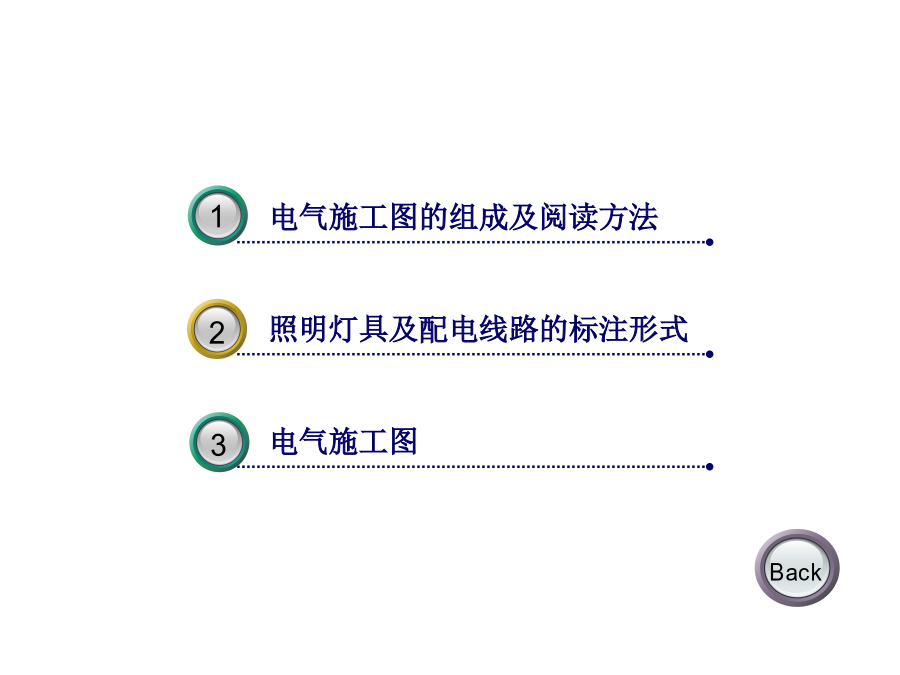

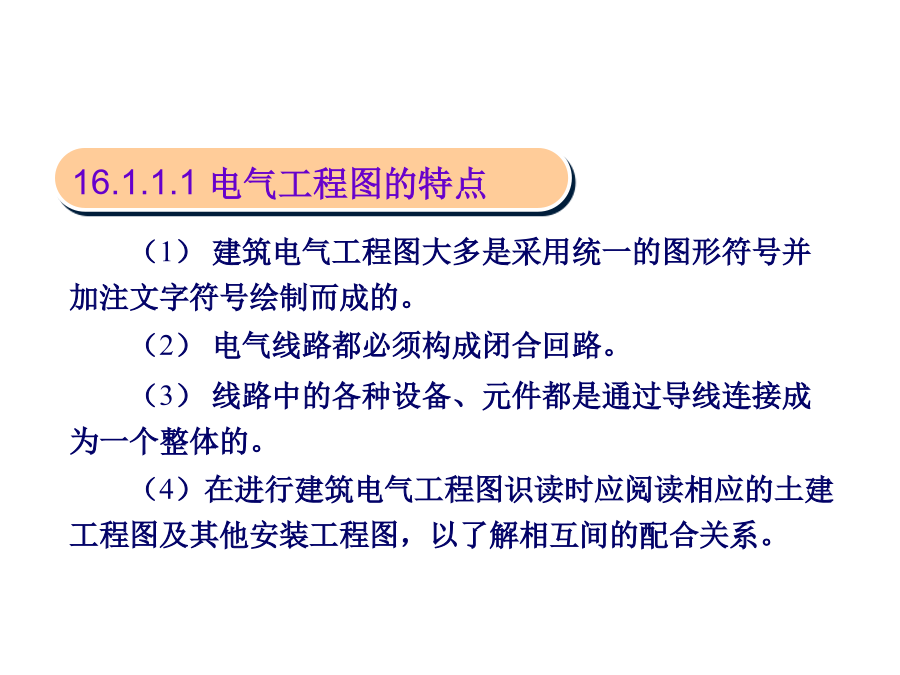

建筑电气电工基本知识建筑电气施工图目录16.1电气施工图的组成及阅读方法（1）建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的。
（2）电气线路都必须构成闭合回路。
（3）线路中的各种设备、元件都是通过导线连接成为一个整体的。

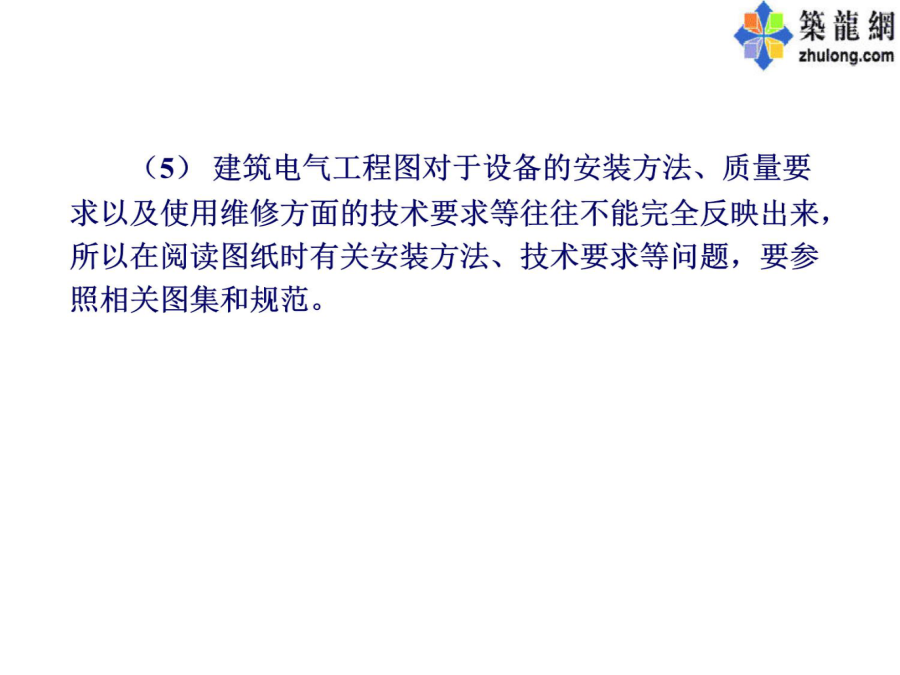

（4）在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系。（1）图纸目录与设计说明
包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
（2）主要材料设备表
包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。（3）系统图
如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。（4）平面布置图
平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。
（5）控制原理图
包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。
（6）安装接线图
包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。
（7）安装大样图（详图）
安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料计划时的重要参考。（1）熟悉电气图例符号，弄清图例、符号所代表的内容。常用的电气工程图例及文字符号可参见国家颁布的《电气图形符号标准》。
（2）针对一套电气施工图，一般应先按以下顺序阅读，然后再对某部分内容进行重点识读。
①看标题栏及图纸目录了解工程名称、项目内容、设计日期及图纸内容、数量等。
②看设计说明了解工程概况、设计依据等，了解图纸中未能表达清楚的各有关事项。③看设备材料表了解工程中所使用的设备、材料的型号、规格和数量。
④看系统图了解系统基本组成，主要电气设备、元件之间的连接关系以及它们的规格、型号、参数等，掌握该系统的组成概况。
⑤看平面布置图如照明平面图、防雷接地平面图等。了解电气设备的规格、型号、数量及线路的起始点、敷设部位、敷设方式和导线根数等。平面图的阅读可按照以下顺序进行：电源进线总配电箱干线支线分配电箱电气设备。⑥看控制原理图了解系统中电气设备的电气自动控制原理，以指导设备安装调试工作。
⑦看安装接线图了解电气设备的布置与接线。
⑧看安装大样图了解电气设备的具体安装方法、安装部件的具体尺寸等。(3)抓住电气施工图要点进行识读
在识图时，应抓住要点进行识读，如：
①在明确负荷等级的基础上，了解供电电源的来源、引入方式及路数；
②了解电源的进户方式是由室外低压架空引入还是电缆直埋引入；
③明确各配电回路的相序、路径、管线敷设部位、敷设方式以及导线的型号和根数；
④明确电气设备、器件的平面安装位置。(4)结合土建施工图进行阅读
电气施工与土建施工结合得非常紧密，施工中常常涉及各工种之间的配合问题。电气施工平面图只反映了电气设备的平面布置情况，结合土建施工图的阅读还可以了解电气设备的立体布设情况。(5)熟悉施工顺序，便于阅读电气施工图。如识读配电系统图、照明与插座平面图时，就应首先了解室内配线的施工顺序。
①根据电气施工图确定设备安装位置、导线敷设方式、敷设路径及导线穿墙或楼板的位置；
②结合土建施工进行各种预埋件、线管、接线盒、保护管的预埋；
③装设绝缘支持物、线夹等，敷设导线；
④安装灯具、开关、插座及电气设备；
⑤进行导线绝缘测试、检查及通电试验；
⑥工程验收。（6）识读时，施工图中各图纸应协调配合阅读
对于具体工程来说，为说明配电关系时需要有配电系统图；为说明电气设备、器件的具体安装位置时需要有平面布置图；为说明设备工作原理时需要有控制原理图；为表示元件连接关系时需要有安装接线图；为说明设备、材料的特性、参数时需要有设备材料表等。这些图纸各自的用途不同，但相互之间是有联系并协调一致的。在识读时应根据需要，将各图纸结合起来识读，以达到对整个工程或分部项目全面了解的目的。16.2照明灯具及配电线路的标注形式灯具安装方式代号见表16-2。
例如:5—YZ402×40/2.5Ch表示5盏YZ40直管型荧光灯，每盏灯具中装设2只功率为40W的灯管，灯具的安装高度为2.5m，灯具采用链吊式安装方式。如果灯具为吸顶安装，
