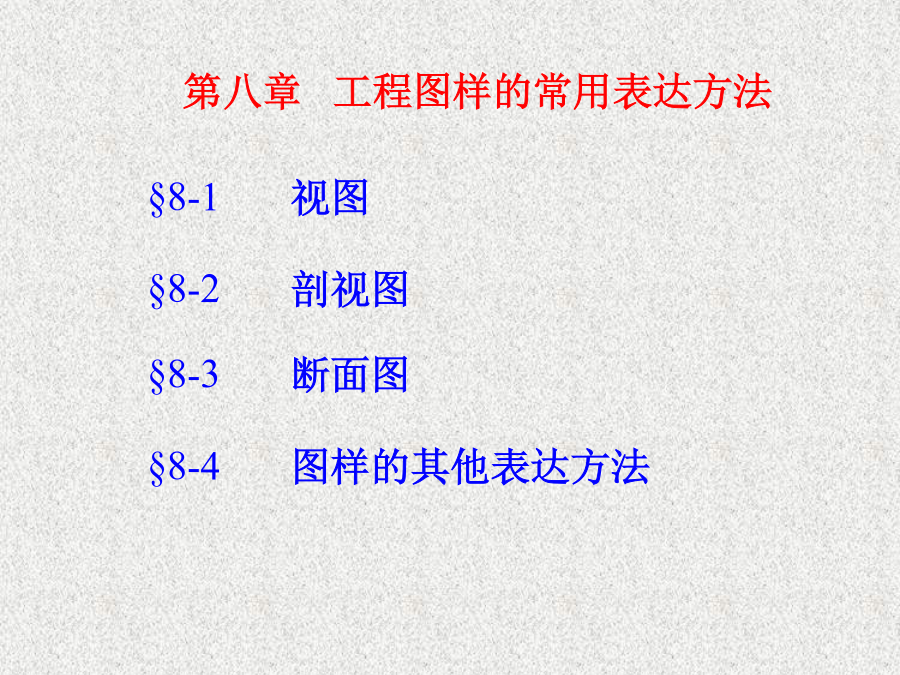

第八章工程图样的常用表达方法说课材料.ppt

第八章工程图样的常用表达方法一、基本视图

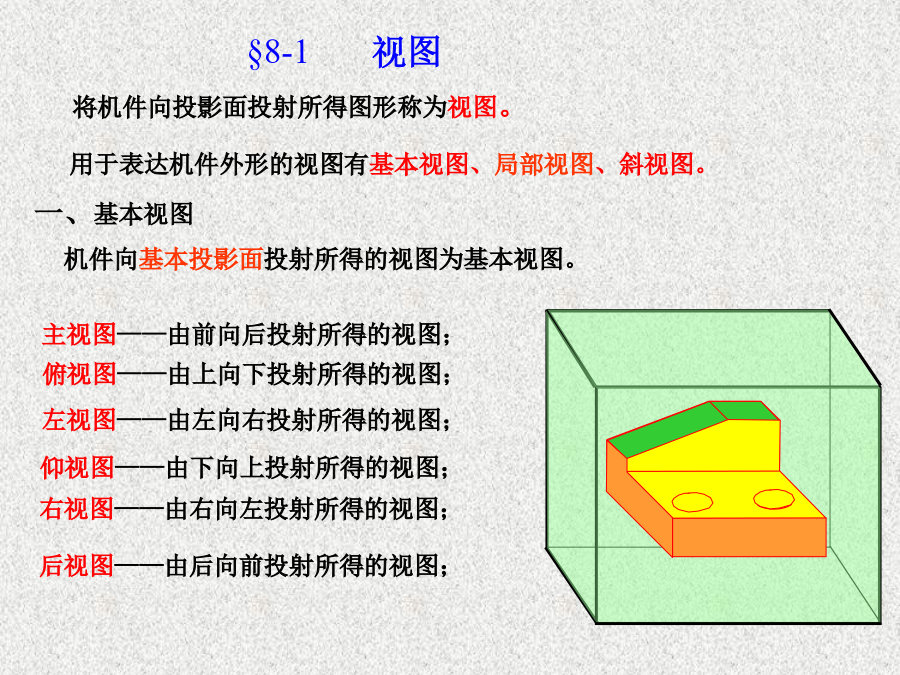

机件向基本投影面投射所得的视图为基本视图。

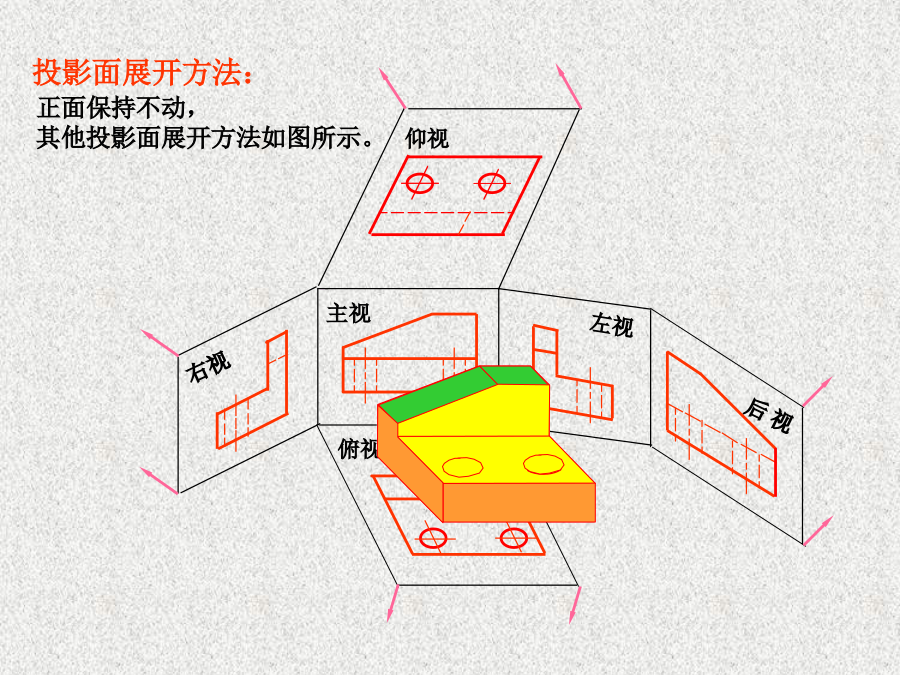

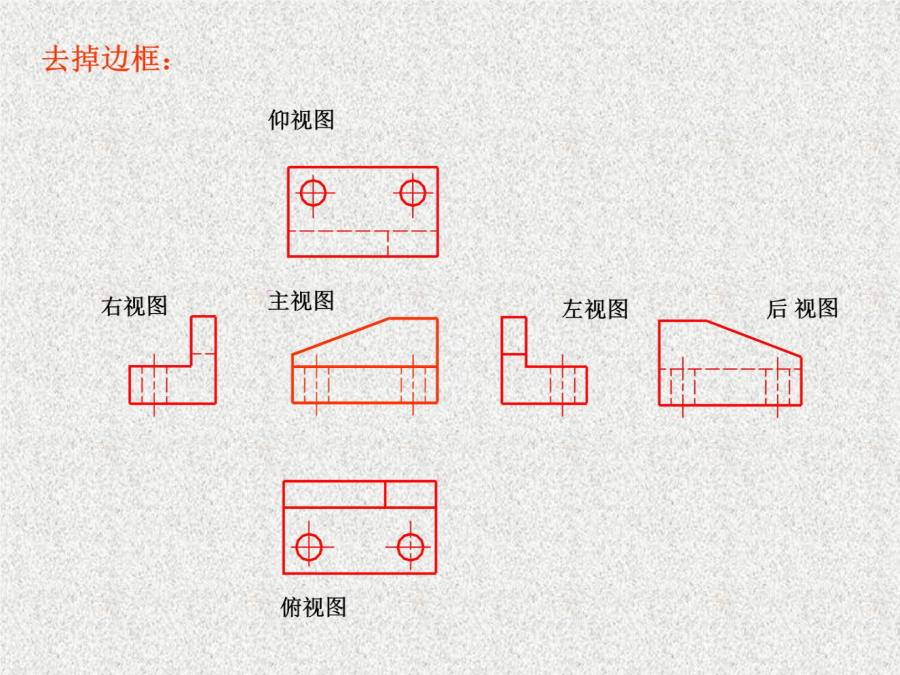

投影面展开方法：展开后摊平在一个平面上：1、视图位置：按此视图位置配置，一律不标注视图名称。
A二、局部视图

将机件的某一部分向基本投影面投射所得的图形称为局部视图。二、局部视图

AA1、徒手绘制波浪线，波浪线为细线；
A三、斜视图
VAAA例：求作斜视图AAA例：求作A向斜视图与B向、C向局部视图A一、剖视的概念1、假想用剖切面切开物体；2、移去观察者与剖切平面之间的部分；A各种材料的剖面符号（摘录）画剖面符号时应注意：剖面符号为30°或60°的细实线2、剖视图的标注
①当剖视图按投影关系配置，中间没有其他图形隔开，可以省
略箭头。
②当单一的剖切面通过机件的对称面，且剖视图按投影关系配置，
中间没有其他图形隔开时，可省略标注。3、画剖视图时应注意的几个问题：3)剖视图中不可见轮廓线一般不画，必要时才画成虚线；例1：将主视图作全剖例1：将主视图作全剖例2：补画左视图，将主视图、左视图作全剖视图A有线有线例4：补画剖视图中漏画的线例5：补画剖视图中漏画的线例6：补画主视图中漏画的线全剖视图用于表达外形简单，内形
复杂，而又不对称的机件。
φ例：将主视图改为的全剖视图例：将主视图改为的全剖视图2、半剖视图2、半剖视图2、半剖视图2、半剖视图二、半剖视图2、半剖视图A例1：将主视图、俯视图
作半剖视图半剖视图主要用在
内、外形状对称的机件B例2：补画左视图，将主视图、左视图作半剖视图例2：补画左视图，将主视图、左视图作半剖视图例3：将主视图改为半剖视，并作全剖视的左视图3、局部剖视图剖视图波浪线与轮廓线重合波浪线不能与图上的其它图线重合。当被切结构为回转体时，
允许用该结构的中心线
代替波浪线；例：判断局部剖视图中断裂线画法是否正确/3、当机件虽然对称、但轮廓线恰好与对称中心
线重合，不宜采用半剖视时，只能用局部剖视代替
半剖视。
三、剖切平面的种类用不平行任何基本投影面的平面切开机件后方A2、两相交剖切平面肋板沿厚度方向剖切
不画剖面符号,垂直方
向剖切要画剖面线
小孔按原位置投影例：将主视图用旋转剖的方法画成全剖视，并作标注例：将主视图用旋转剖的方法画成全剖视，并作标注3、几个平行的剖切面分析剖切过程：A4、几个相交的剖切面上一级二、断面的种类轮廓线用细实线画出（1）当剖切平面通过回转面形成的孔或凹坑的轴线时，这些结构按剖视画出。按剖视处理
此处封口，
有线！（2）由两个或多个相交剖切平面剖切
得出的移出剖面中间应断开。错一、局部放大图：将机件的部分结构，用大于原形所采用的比例画出的
图形称为局部放大图；
A肋板旋转到剖切平面画出相贯线用直线代替（6）对称符号的使用（8）断面图上的剖面符号一、选择合适的机件表达方法选择合适的机件表达方法A例：选择适当的机件表达方法例：选择适当的机件表达方法扩充性学习资料：
