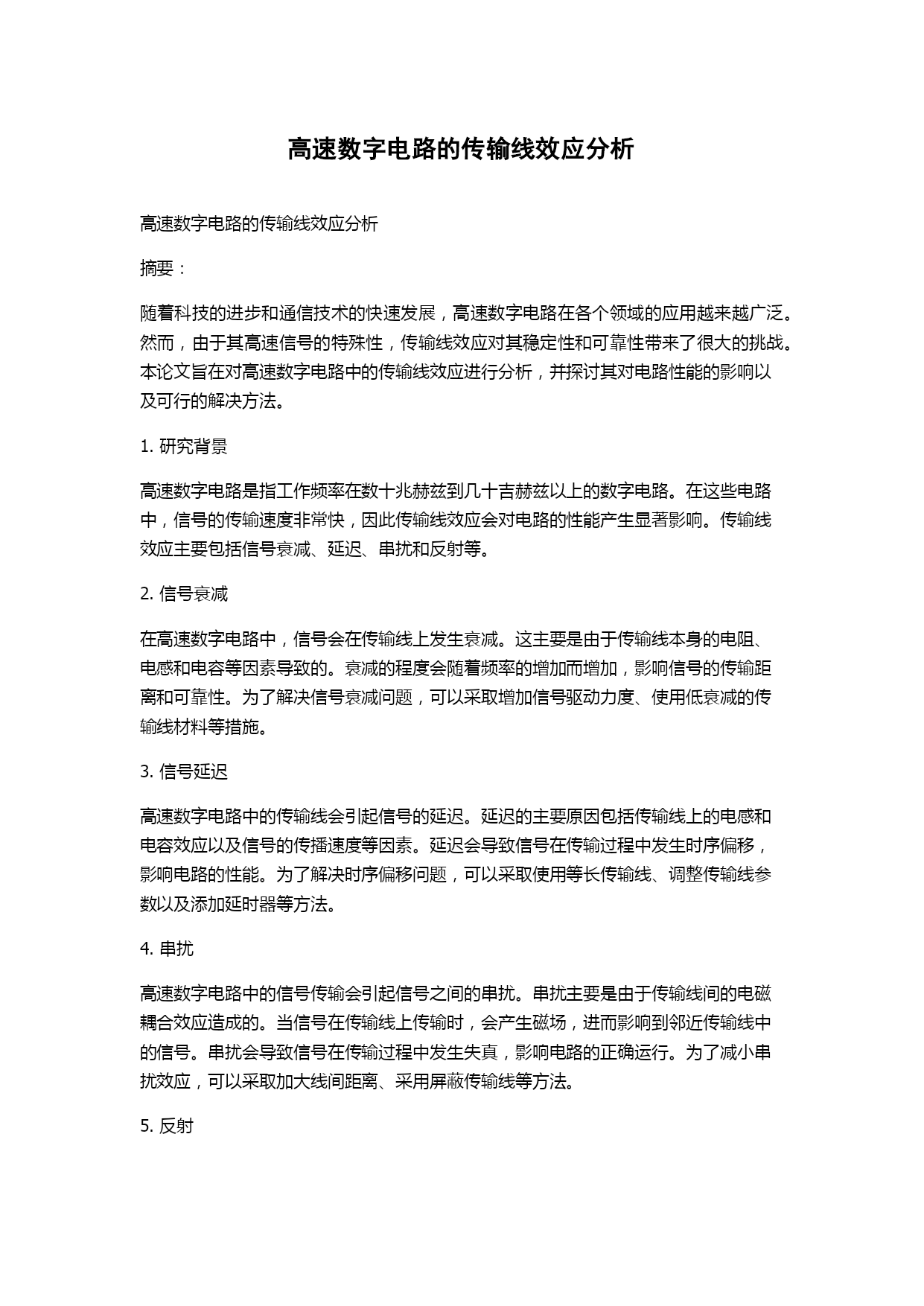

高速数字电路的传输线效应分析
高速数字电路的传输线效应分析
摘要：
随着科技的进步和通信技术的快速发展，高速数字电路在各个领域的应用越来越广泛。然而，由于其高速信号的特殊性，传输线效应对其稳定性和可靠性带来了很大的挑战。本论文旨在对高速数字电路中的传输线效应进行分析，并探讨其对电路性能的影响以及可行的解决方法。
1.研究背景
高速数字电路是指工作频率在数十兆赫兹到几十吉赫兹以上的数字电路。在这些电路中，信号的传输速度非常快，因此传输线效应会对电路的性能产生显著影响。传输线效应主要包括信号衰减、延迟、串扰和反射等。
2.信号衰减
在高速数字电路中，信号会在传输线上发生衰减。这主要是由于传输线本身的电阻、电感和电容等因素导致的。衰减的程度会随着频率的增加而增加，影响信号的传输距离和可靠性。为了解决信号衰减问题，可以采取增加信号驱动力度、使用低衰减的传输线材料等措施。
3.信号延迟
高速数字电路中的传输线会引起信号的延迟。延迟的主要原因包括传输线上的电感和电容效应以及信号的传播速度等因素。延迟会导致信号在传输过程中发生时序偏移，影响电路的性能。为了解决时序偏移问题，可以采取使用等长传输线、调整传输线参数以及添加延时器等方法。
4.串扰
高速数字电路中的信号传输会引起信号之间的串扰。串扰主要是由于传输线间的电磁耦合效应造成的。当信号在传输线上传输时，会产生磁场，进而影响到邻近传输线中的信号。串扰会导致信号在传输过程中发生失真，影响电路的正确运行。为了减小串扰效应，可以采取加大线间距离、采用屏蔽传输线等方法。
5.反射
高速数字电路中的传输线会产生信号的反射。反射的主要原因是传输线和负载之间的阻抗不匹配。当信号传到负载端时，负载的阻抗与传输线的阻抗不匹配会导致一部分信号被反射回来。反射会导致信号发生干涉，产生波形畸变和功耗增加。为了解决反射问题，可以采取匹配传输线和负载的阻抗、添加终止电阻等方法。
6.解决方法
为了减小传输线效应对高速数字电路性能的影响，可以采取以下方法：
（1）选择合适的传输线材料，如低衰减材料、低介电常数材料等；
（2）进行传输线布局优化，如等长布线、屏蔽传输线等；
（3）降低传输线的阻抗不匹配，如添加终止电阻等；
（4）使用信号预处理技术，如驱动增强器、编码技术等；
（5）增加信号的传播速度，如使用高速器件、减小传输线长度等。
7.结论
传输线效应是高速数字电路中不可忽视的一部分，会对电路的性能产生重要影响。通过对传输线衰减、延迟、串扰和反射等效应的分析，我们可以了解传输线效应的本质和影响，以及可行的解决方法。在实际应用中，需要根据具体情况采取相应的措施，以确保高速数字电路的稳定性和可靠性。
参考文献：
[1]K.O.Pfeiffer,K.L.Wong.FundamentalsofHigh-frequencyCMOSAnalogIntegratedCircuits.Cambridge:CambridgeUniversityPress,2003.
[2]G.Goudarzi,F.Mrazek,S.D.Milovidov.TransmissionLineEffects,Two-andThree-levelApproximationsandMixedLevel-Simulations.JournalofSignalProcessingSystems,2013,71(1):59-80.
