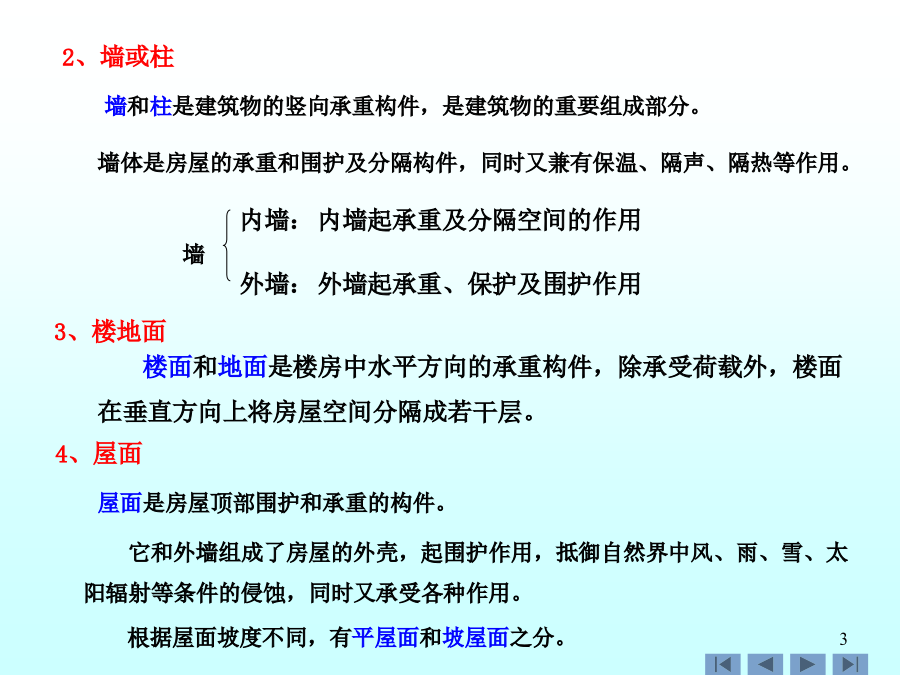

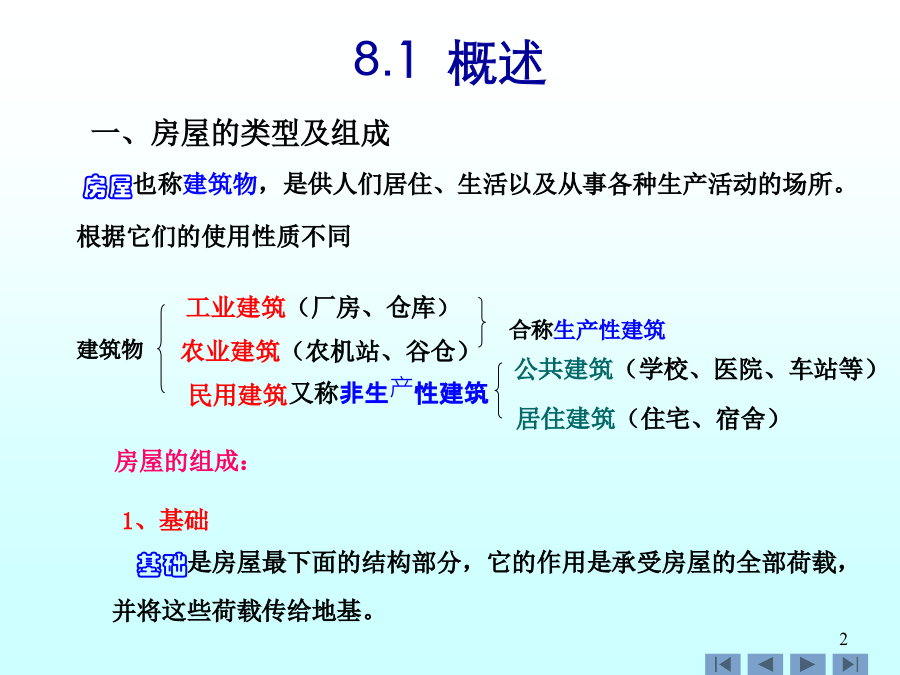

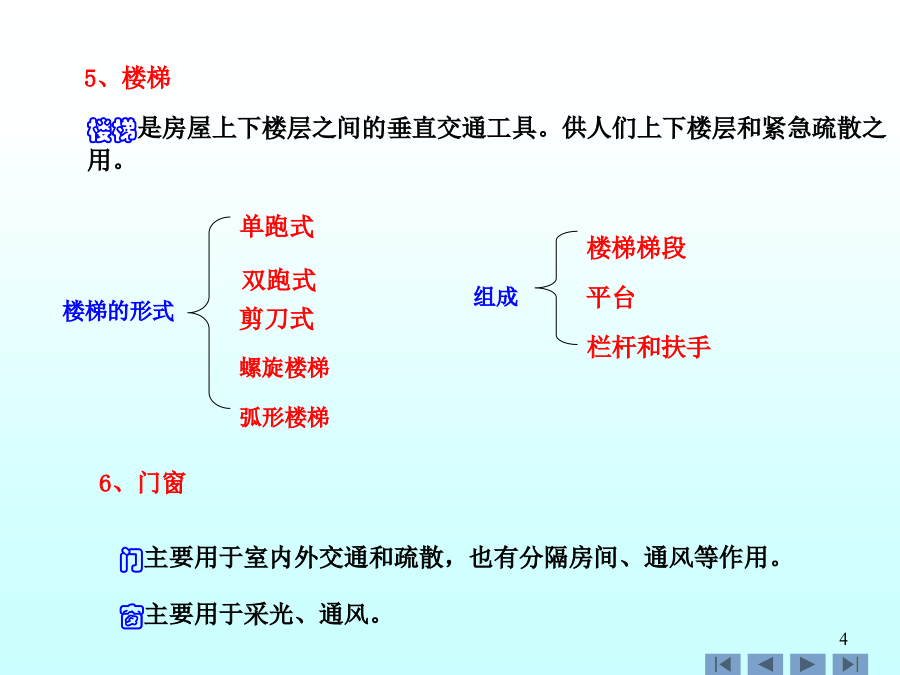

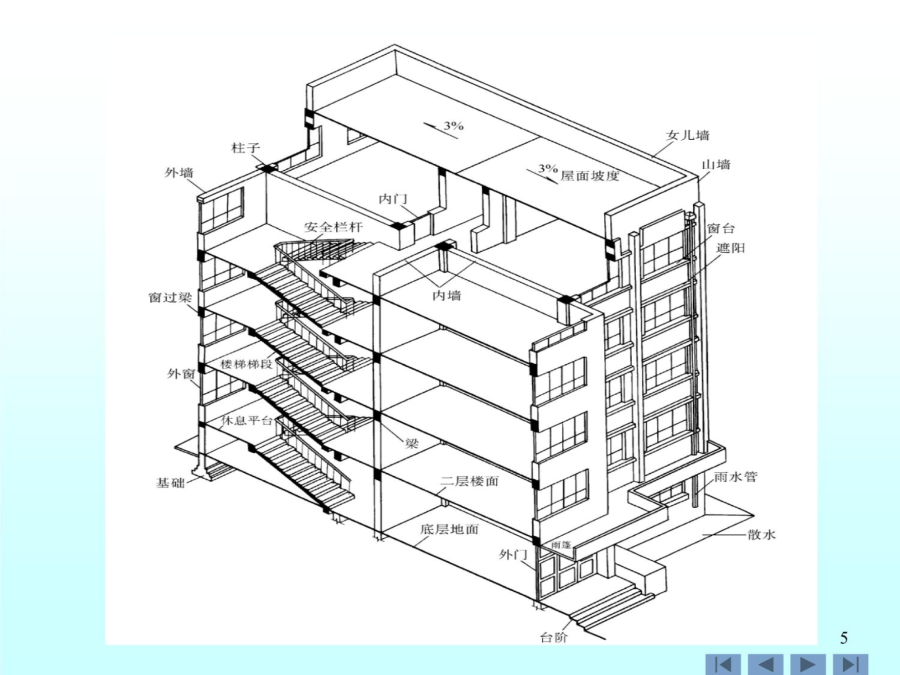

第八章房屋建筑工程图8.1概述2、墙或柱5、楼梯二、房屋建筑工程图的产生二、房屋建筑工程图的分类三、标准图与标准图集四、建筑施工图的内容和特点五、建筑设计总说明六、阅读房屋建筑工程图的方法（二）、阅读房屋建筑工程图的方法8.2总平面图二、总平面图的图示方法三、总平面图的图示内容4．标高绝对标高5．等高线
1）地形——地面上高低起伏的形状，地形用等高线表示
2）等高线的绘制
假想用间隔相等的若干水平面把山头从某一高度顶一层一层地剖开，在山头表面上便出现一条一条的截交线，把这些截交线投射到水平投影面上，就得到一圈一圈的封闭曲线，即为等高线。
3）由等高线分析地形的高低起伏状况：
A等高线间距越大，地面越平坦，间距越小，地面越陡峭
B数值由外圈向内圈增大，地形上凸；数值由外向内减小，地形下凹
6、道路：标注道路中心控制点，道路的标高及平面位置
7．指北针或风向频率玫瑰图。
四、建筑总平面图的识读8.3平面图二、建筑平面图的图示方法2、建筑平面图的图线三．底层平面图定位轴线用细点划线表示，端部画细实线圆，直径8~10毫米。在两个定位轴线之间，如需附加定位轴线时，其编号可用分数表示。并应按下列规定编写：一个详图适用几根轴线时，应同时注明各有关轴线的编号，如下图所示。４）标高外部设施：如阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
9）各种符号
剖切符号：标注在底层平面图上，标注剖切位置投射方向及编号
索引符号：另画详图的部分需标注
10）平面尺寸

表示定位轴线之间的尺寸。（1）房间布置
（2）墙体的厚度（柱的断面）
（3）建筑材料
（4）门与窗
2、屋顶平面图
屋面排水情况.如排水分区，天沟，屋面坡度雨水口的位置等.
突出屋面的物体，如电梯机房，楼梯间，水箱，天窗，烟囱，检查孔，屋面变形缝等的位置.
细部做法：包括高出层墙体的注水，天沟，变形缝，雨水口等.

四、建筑平面图的图例符号（一）底层平面图的识读1.了解平面图的图名、比例。（二）标准层平面图和顶层平面图的识读（三）屋顶平面图的识读六、绘制平面图的方法和步骤第二步：画底图第三步：仔细检查底图，无误后，按建筑平面图的线型要求进行加深。平面图的另一画法举例2、根据墙厚尺寸，画出内外墙身的基本轮廓线3、根据门窗洞口及窗间墙等细部构造尺寸，画出门窗洞口、楼梯、台阶、烟道等4、检查无误后，擦去多余的作图线，描深。标注轴线、尺寸、门窗编号，注写图名、比例及文字说明等8.4立面图二、建筑立面图的图示内容和规定画法2、规格和要求（3）图例三、立面图识读举例3．了解建筑物的装修做法。四、立面图绘图方法与步骤8.5剖面图二、主要内容三、剖面图的规定画法四、剖面图的识读五、剖面图的绘图方法和步骤2、画出墙身、楼面、屋面轮廓3、定门窗和楼梯位置，画出梯段、台阶、阳台、雨篷、烟道等4、检查无误后，擦去多余作图线，按图线层次描深。画材料图例，注写标高、尺寸、图名、比例及文字说明8.6建筑详图索引符号与详图符号详图的位置和编号，应以详图符号表示。多层构造引出线二、外墙身详图(墙身大样图)1）表明墙厚详图的基本的内容
2）表明各层楼中梁，板的位置及与墙身的关系
3）表明各层地面，楼面，屋面的构造做法
4）表明各主要部位的标高
建筑标高——是建筑物某部位装修完成后的上表面或下表面的高度
结构标高——是标注结构构件未装修前的上表面或下表面的高度
5）表明门窗立口与墙身的关系
门窗立口：平内墙面，居墙中，平外墙面
6）表明各部位的细部装修及防水防潮做法.如图中的排水沟、散水、防潮层、窗台、窗檐、天沟等的细部做法。墙脚外墙墙脚主要是指一层窗台及以下部分，包括散水（或明沟）、防潮层、勒脚、一层地面、踢脚等部分的形状、大小材料及其构造情况。
中间部分主要包括楼板层、门窗过梁、圈梁的形状、大小材料及其构造情况。还应表示出楼板与外墙的关系。
檐口应表示出屋顶、檐口、女儿墙、屋顶圈梁的形状、大小、材料及其构造情况。
3、读图方法及步骤墙身大样图的图线选择可参照下图所示－－建筑详图图线宽度选用示例。三、楼梯详图板式楼梯和梁板式楼梯如下图所示。楼梯详图是由楼梯平面图、楼梯剖面图和楼梯节点详图三部分构成楼梯平面图的识读2.楼梯剖面图楼梯剖面图的识读3.楼梯节点详图该详图主要表示踏步防滑条的做法，即防滑条的具体位置和采用的材料。
