手把手教你学单片机第十六课：

DS1302实时

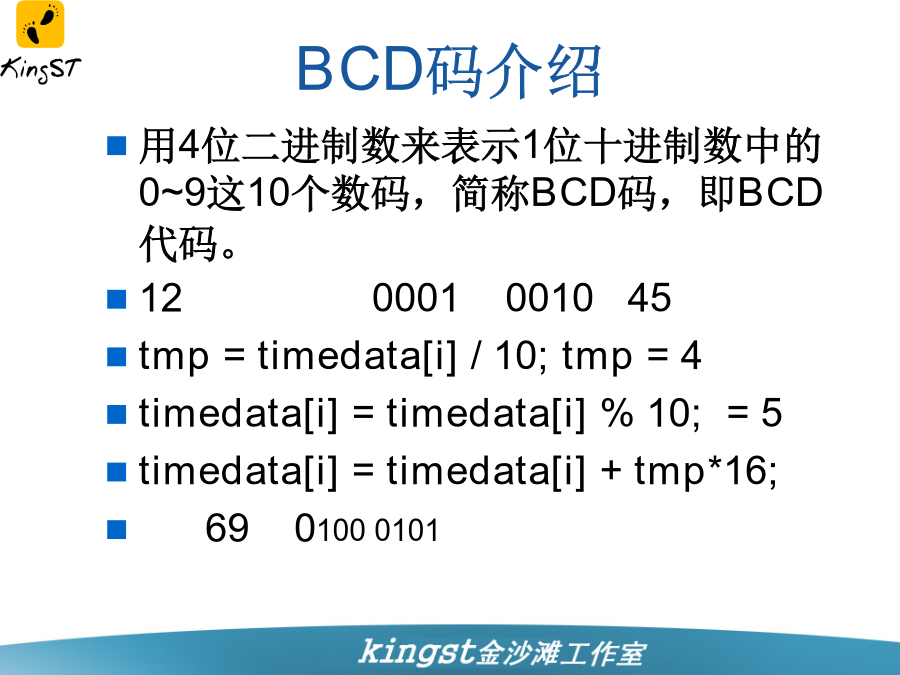

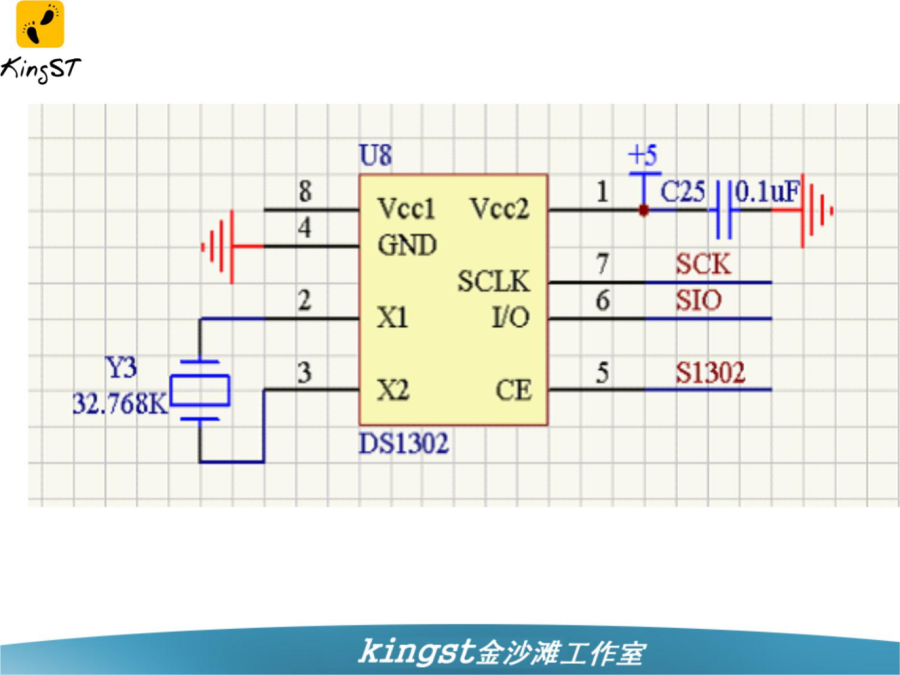

时钟学习BCD码介绍英文手册阅读对DS1302的操作包括读、写两个部分，我们根据程序来介绍芯片操作。从上图看出，无论我们是读、还是写，数据都是以1个字节（8bit）为单位的，所以在程序的最底层我问要先写出字节的读写程序：
voidwrite_ds1302_byte(uint8dat)
{
	uint8i;
	SCK=0;
	for(i=0;i<8;i++)
	{
		SDA=dat&0x01;
		SCK=1;
		dat>>=1;
		SCK=0;
	}
}uint8read_ds1302_byte(void)
{
	uint8i,dat=0;

	for(i=0;i<8;i++)
	{
		dat>>=1;
		if(SDA)
			dat|=0x80;
		SCK=1;
		SCK=0;
	}
	returndat;
}在每次发起数据传输之前，要先复位DS1302：
voidreset_ds1302(void)
{
	RST=0;
	SCK=0;
	RST=1;
}由于上电之后WP的状态并不确定，所以我们每次写操作时都要打开写保护。写保护程序：
/**
*清除写保护
*/
voidclear_ds1302_WP(void)
{
	reset_ds1302();
	RST=1;
	write_ds1302_byte(0x8E);
	write_ds1302_byte(0);
	SDA=0;
	RST=0;
}/**
*设置写保护
*/
voidset_ds1302_WP(void)
{
	reset_ds1302();
	RST=1;
	write_ds1302_byte(0x8E);
	write_ds1302_byte(0x80);
	SDA=0;
	RST=0;
}我们每次的读写时间，时间上是对DS1302的相应地址进行操作，图中列出了各个信息的读写地址，为了方便对地址操作，我们封装了以下两个函数：
/**
*写入DS1302
*/
voidwrite_ds1302(uint8addr,uint8dat)
{
	reset_ds1302();
	RST=1;
	write_ds1302_byte(addr);
	write_ds1302_byte(dat);
	SDA=0;
	RST=0;
}/**
*读出DS1302数据
*/
uint8read_ds1302(uint8addr)
{
	uint8temp=0;
	reset_ds1302();
	RST=1;
	write_ds1302_byte(addr);
	temp=read_ds1302_byte();
	SDA=0;
	RST=0;
	return(temp);
}作业如有疑问，请登录http://www.kingst.org交流
