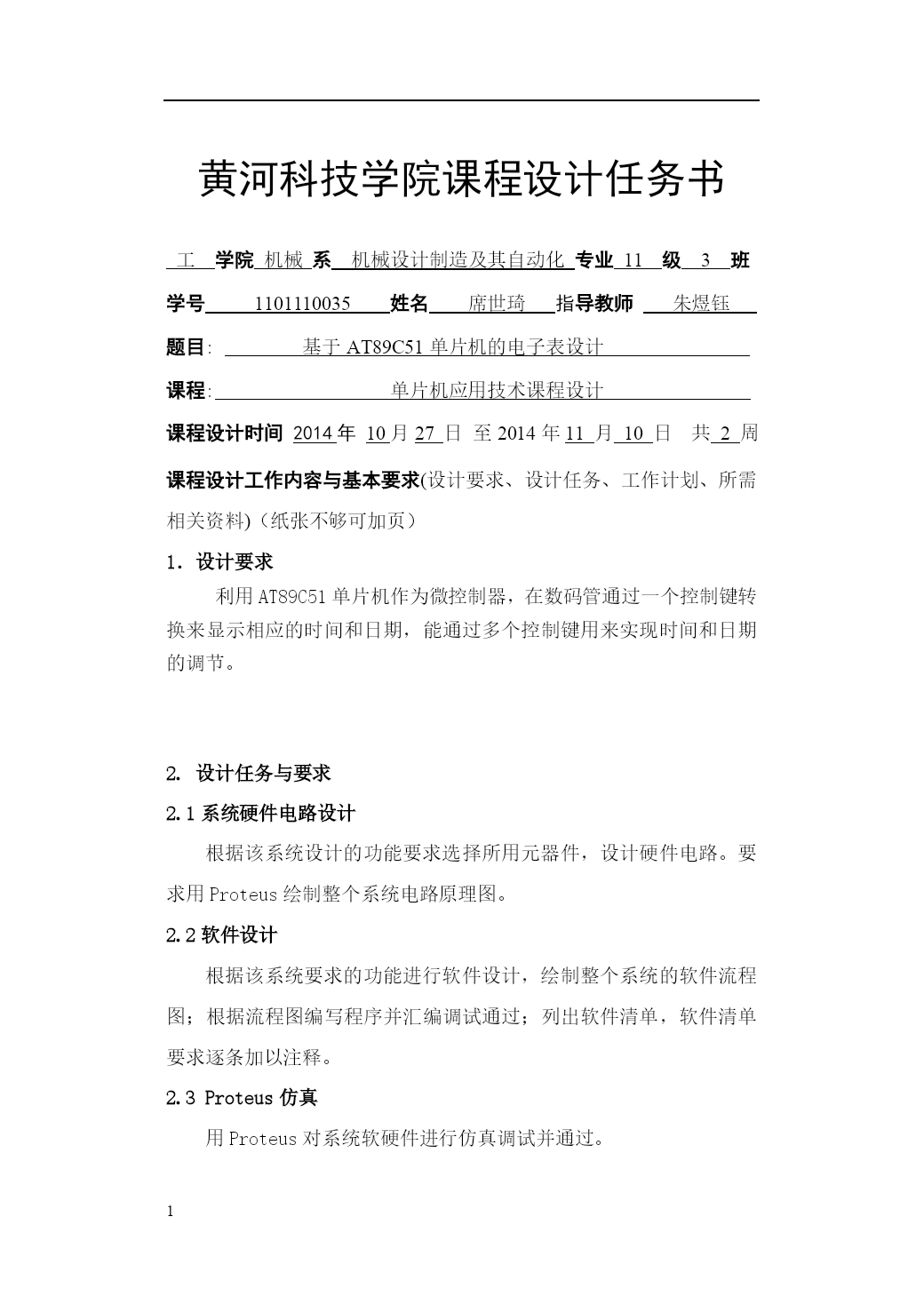

黄河科技学院课程设计任务书
工学院机械系机械设计制造及其自动化专业11级3班
学号1101110035姓名席世琦指导教师朱煜钰
题目:基于AT89C51单片机的电子表设计
课程:单片机应用技术课程设计
课程设计时间2014年10月27日至2014年11月10日共2周
课程设计工作内容与基本要求(设计要求、设计任务、工作计划、所需相关资料)（纸张不够可加页）
1．设计要求
利用AT89C51单片机作为微控制器，在数码管通过一个控制键转换来显示相应的时间和日期，能通过多个控制键用来实现时间和日期的调节。

2.设计任务与要求
2.1系统硬件电路设计
根据该系统设计的功能要求选择所用元器件，设计硬件电路。要求用Proteus绘制整个系统电路原理图。
2.2软件设计
根据该系统要求的功能进行软件设计，绘制整个系统的软件流程图；根据流程图编写程序并汇编调试通过；列出软件清单，软件清单要求逐条加以注释。
2.3Proteus仿真
用Proteus对系统软硬件进行仿真调试并通过。

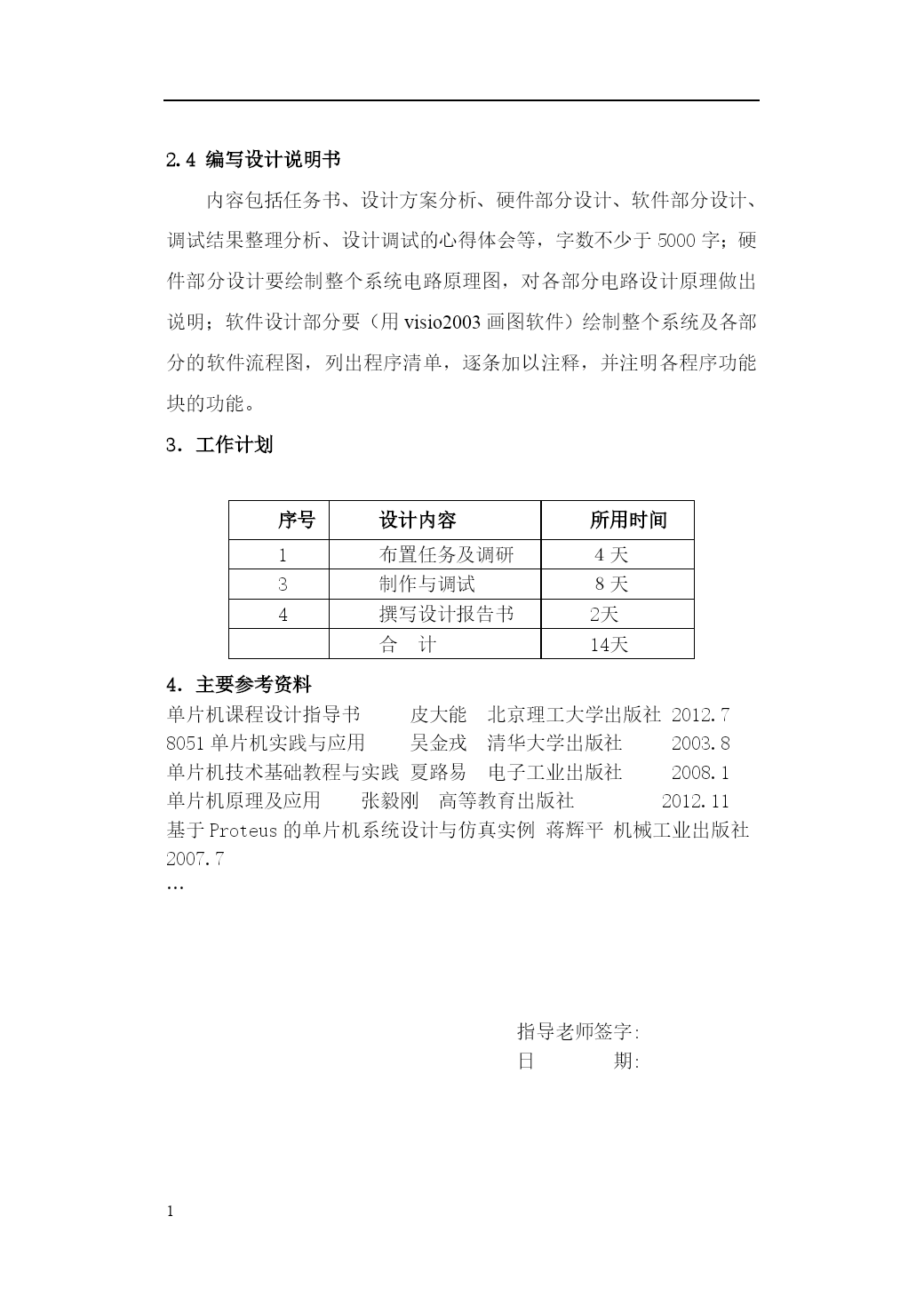

2.4编写设计说明书
内容包括任务书、设计方案分析、硬件部分设计、软件部分设计、调试结果整理分析、设计调试的心得体会等，字数不少于5000字；硬件部分设计要绘制整个系统电路原理图，对各部分电路设计原理做出说明；软件设计部分要（用visio2003画图软件）绘制整个系统及各部分的软件流程图，列出程序清单，逐条加以注释，并注明各程序功能块的功能。
3．工作计划

序号设计内容所用时间1布置任务及调研４天3制作与调试８天4撰写设计报告书2天合计14天4．主要参考资料
单片机课程设计指导书 皮大能 北京理工大学出版社 2012.7
8051单片机实践与应用 吴金戎 清华大学出版社 2003.8
单片机技术基础教程与实践夏路易 电子工业出版社 2008.1
单片机原理及应用 张毅刚高等教育出版社2012.11
基于Proteus的单片机系统设计与仿真实例蒋辉平机械工业出版社
2007.7
…

指导老师签字:
日期:

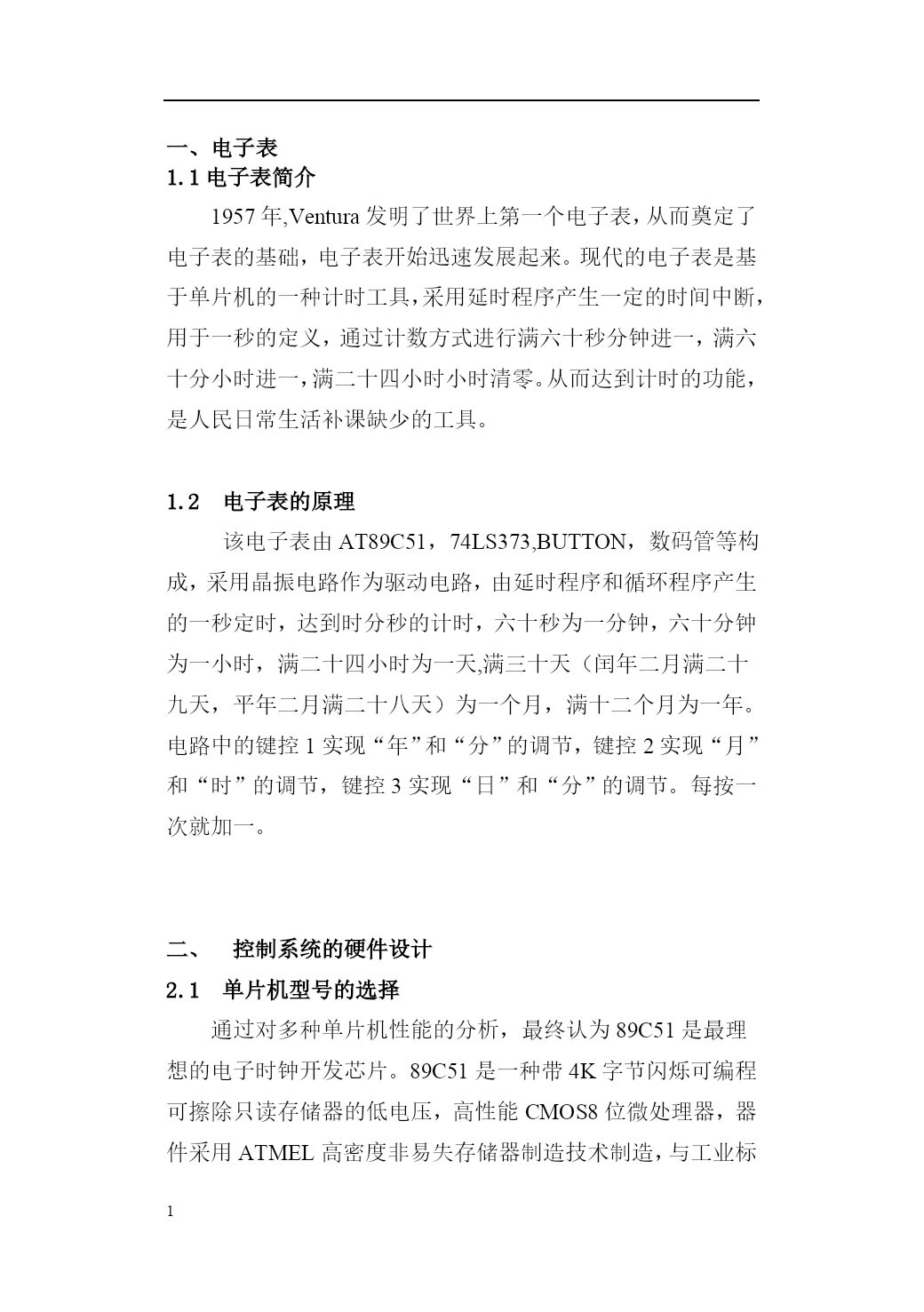

一、电子表
1.1电子表简介
1957年,Ventura发明了世界上第一个电子表，从而奠定了电子表的基础，电子表开始迅速发展起来。现代的电子表是基于单片机的一种计时工具，采用延时程序产生一定的时间中断，用于一秒的定义，通过计数方式进行满六十秒分钟进一，满六十分小时进一，满二十四小时小时清零。从而达到计时的功能，是人民日常生活补课缺少的工具。

1.2电子表的原理
该电子表由AT89C51，74LS373,BUTTON，数码管等构成，采用晶振电路作为驱动电路，由延时程序和循环程序产生的一秒定时，达到时分秒的计时，六十秒为一分钟，六十分钟为一小时，满二十四小时为一天,满三十天（闰年二月满二十九天，平年二月满二十八天）为一个月，满十二个月为一年。电路中的键控1实现“年”和“分”的调节，键控2实现“月”和“时”的调节，键控3实现“日”和“分”的调节。每按一次就加一。

二、控制系统的硬件设计
2.1单片机型号的选择

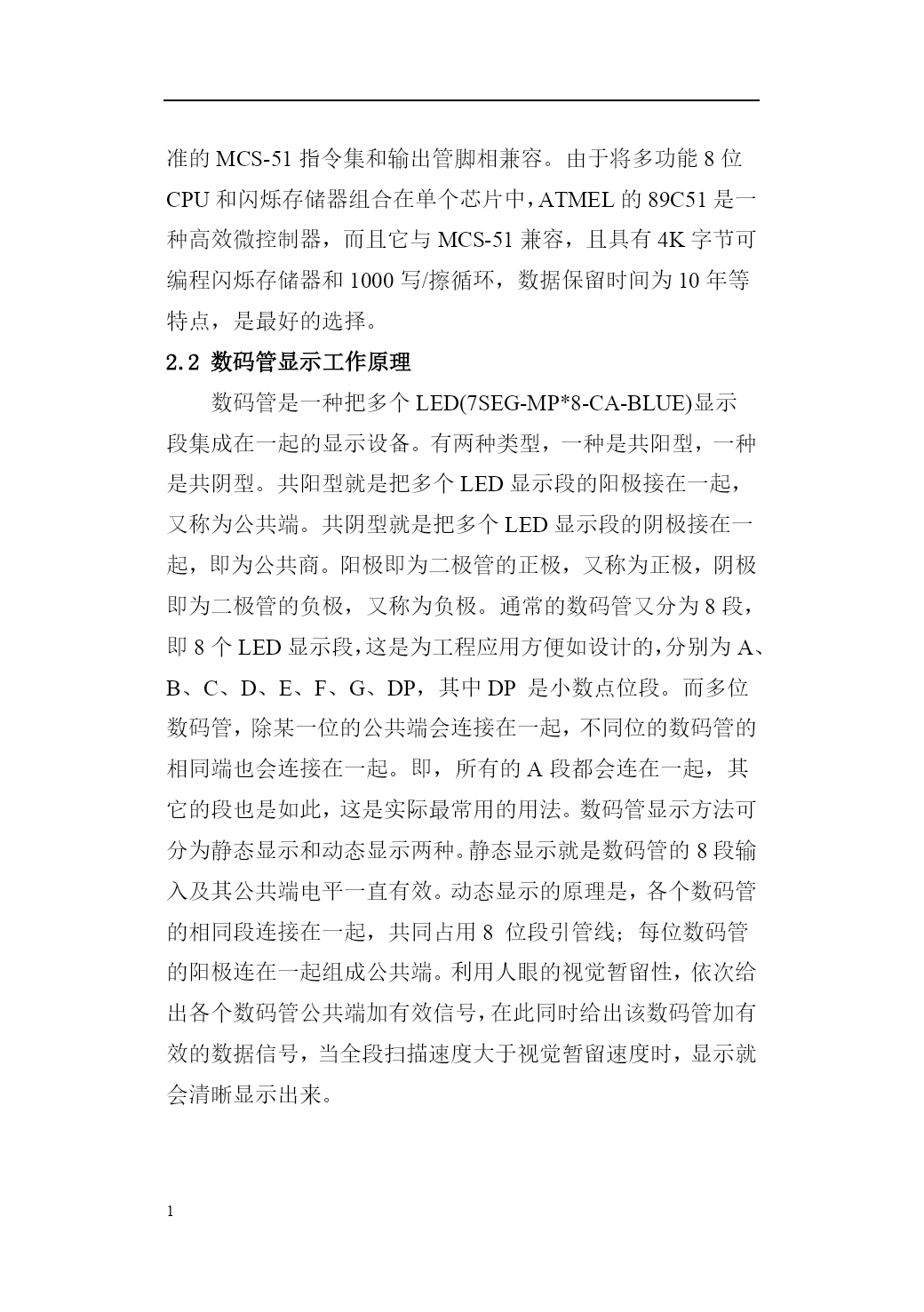

通过对多种单片机性能的分析，最终认为89C51是最理想的电子时钟开发芯片。89C51是一种带4K字节闪烁可编程可擦除只读存储器的低电压，高性能CMOS8位微处理器，器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的89C51是一种高效微控制器，而且它与MCS-51兼容，且具有4K字节可编程闪烁存储器和1000写/擦循环，数据保留时间为10年等特点，是最好的选择。
2.2数码管显示工作原理

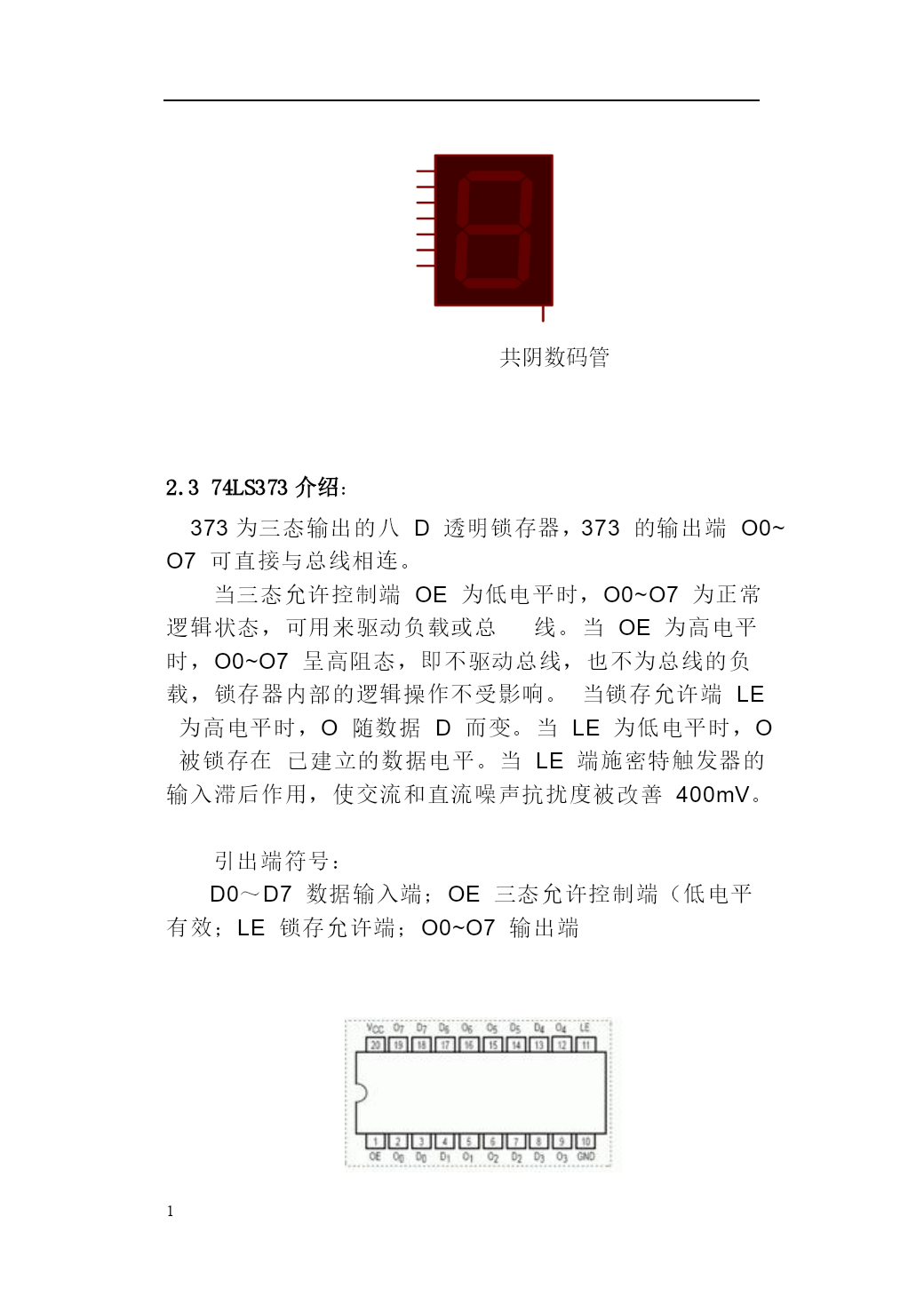

数码管是一种把多个LED(7SEG-MP*8-CA-BLUE)显示段集成在一起的显示设备。有两种类型，一种是共阳型，一种是共阴型。共阳型就是把多个LED显示段的阳极接在一起，又称为公共端。共阴型就是把多个LED显示段的阴极接在一起，即为公共商。阳极即为二极管的正极，又称为正极，阴极即为二极管的负极，又称为负极。通常的数码管又分为8段，即8个LED显示段，这是为工程应用方便如设计的，分别为A、B、C、D、E、F、G、DP，其中DP是小数点位段。而多位数码管，除某一位的公共端会连接在一起，不同位的数码管的相同端也会连接在一起。即，所有的A段都会连在一起，其它的段也是如此，这是实际最常用的用法。数码管显示方法可分为静态显示和动态显示两种。静态显示就是数码管的8段输入及其公共端电平一直有效。动态显示的原理是，各个数码管的相同段连接在一起，共同占用8位段引管线；每位数码管的阳极连在一起组成公共端。利用人眼的视觉暂留性，依次给出各个数码管公共端加有效信号，在此同时给出该数码管加有效的数据信号，当全段扫描速度大于视觉暂留速度时，显示就会清晰显示出来。
