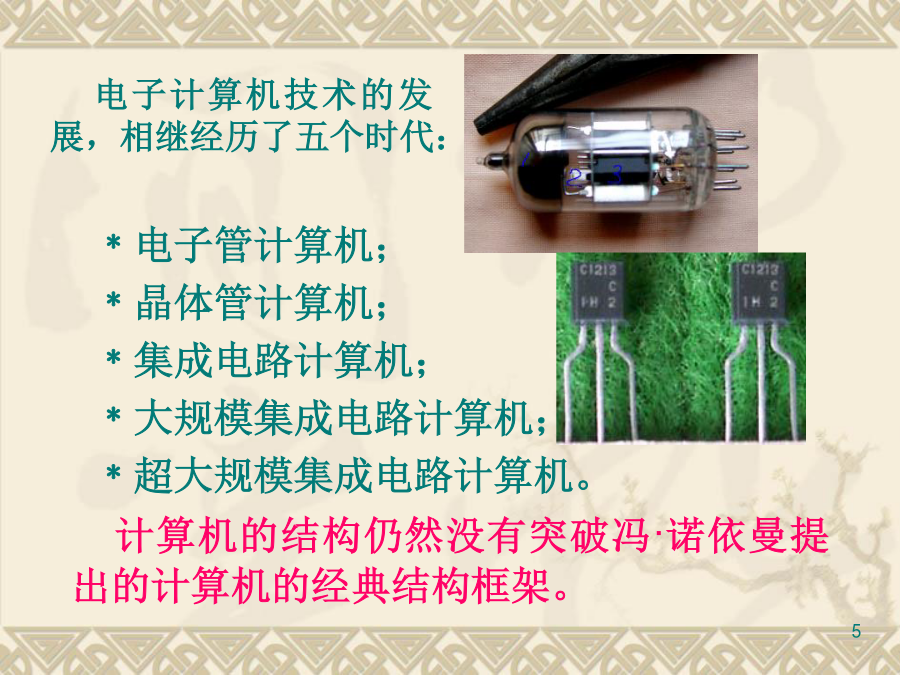

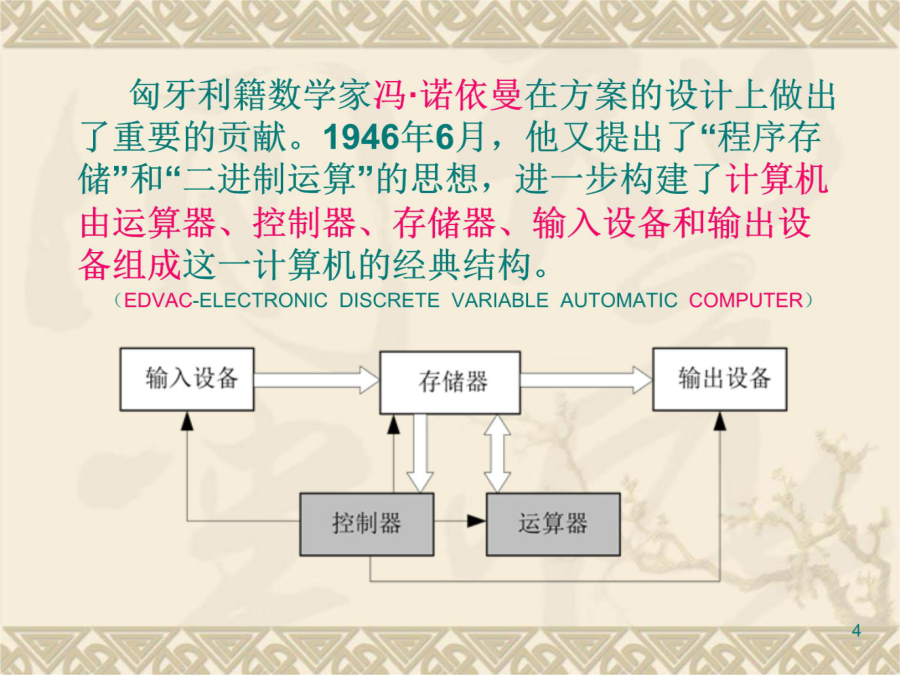

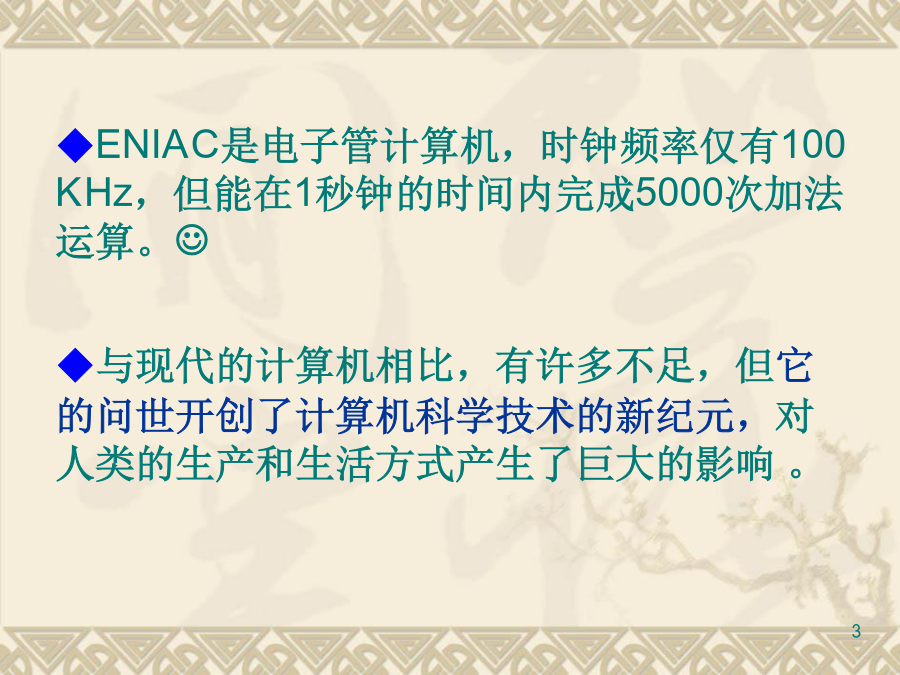

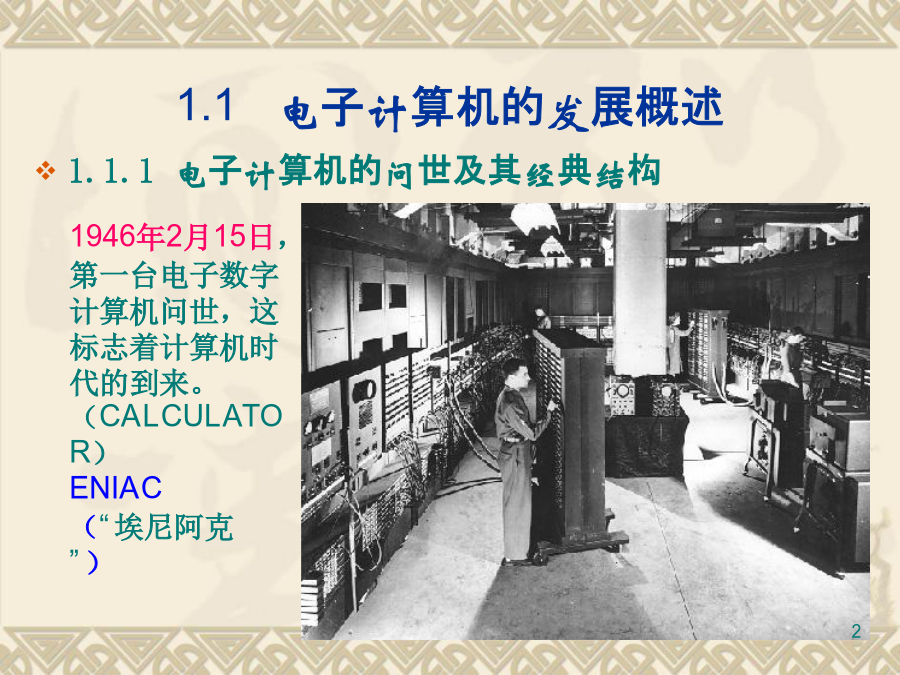

51单片机及其应用1.1电子计算机的发展概述◆与现代的计算机相比，有许多不足，但它的问世开创了计算机科学技术的新纪元，对人类的生产和生活方式产生了巨大的影响。电子计算机技术的发展，相继经历了五个时代：二、微型计算机的应用形态
从应用形态上，微机可以分成三种：◆单板机
将CPU芯片、存储器芯片、I/O接口芯片和简单的I/O设备（小键盘、LED显示器）等装配在一块印刷电路板上，再配上监控程序（固化在ROM中），就构成了一台单板微型计算机（简称单板机）。单板机的I/O设备简单，软件资源少，使用不方便。早期主要用于微型计算机原理的教学及简单的测控系统，现在已很少使用。◆单片机
在一片集成电路芯片上集成微处理器、存储器、I/O接口电路，从而构成了单芯片微型计算机，即单片机。
三种应用形态的比较：系统机（桌面应用）属于通用计算机，主要应用于数据处理、办公自动化及辅助设计。1.2单片机的发展过程及产品近况◆性能完善提高阶段
1980年，Intel公司推出了MCS-51系列单片机：8位CPU、4K字节ROM、128字节RAM、4个8位并口、1个全双工串行口、2个16位定时/计数器。寻址范围64K，并有控制功能较强的布尔处理器。◆微控制器化阶段1.2.2单片机产品近况◆非80C51结构单片机新品不断推出，给用户提供了更为广泛的选择空间，近年来推出的非80C51系列的主要产品有：1.3单片机的特点及应用领域◆体积小、价格低、易于产品化
单片机芯片即是一台完整的微型计算机，对于批量大的专用场合，一方面可以在众多的单片机品种间进行匹配选择；同时还可以专门进行芯片设计，使芯片的功能与应用具有良好的对应关系；在单片机产品的引脚封装方面，有的单片机引脚已减少到8个或更少。
从而使应用系统的印制板减小、接插件减少、安装简单方便。1.3.2单片机的应用领域◆机电一体化产品◆实时工业控制◆分布式系统的前端模块◆家用电器
2.180C51系列概述（2）该系列生产工艺有两种：（3）在功能上，该系列单片机有基本型和增强型两大类：（4）在片内程序存储器的配置上，该系列单片机有三种形式，即掩膜ROM、EPROM和ROMLess(无片内程序存储器)。如：2.1.280C51系列2.1.380C51典型产品资源配置学单片机需要具备的条件#include<reg52.h>
unsignedcharFlag=0x3f;
main()
{
P1=0x55;
While(1)
{
if(Flag––==0)
{
Flag=0x3f;
P1=~P1;
}
}
} org 0000h
jmp main

org 0100h
main: mov p1,#55h
amain: mov r0,#3fh
loop: djnz r0,loop
cpl a
mov p1,a
jmp amain
end
·8位CPU·4kbytes程序存储器(ROM) (52为8K)
·256bytes的数据存储器(RAM)（52有384bytes的RAM）
·32条I/O口线·111条指令，大部分为单字节指令·21个专用寄存器·2个可编程定时/计数器·5个中断源，2个优先级
（52有6个）·一个全双工串行通信口·外部数据存储器寻址空间为64kB·外部程序存储器寻址空间为64kB·逻辑操作位寻址功能·双列直插40PinDIP封装·单一+5V电源供电2.3.280C51的引脚封装35CPU：由运算和控制逻辑组成，同时还包括中断系统和部分外部特殊功能寄存器；
RAM：用以存放可以读写的数据，如运算的中间结果、最终结果以及欲显示的数据；
ROM：用以存放程序、一些原始数据和表格；
I/O口：四个8位并行I/O口，既可用作输入，也可用作输出；
T/C：两个定时/记数器，既可以工作在定时模式，也可以工作在记数模式；
五个中断源的中断控制系统；
一个全双工UART（通用异步接收发送器）的串行I/O口，用于实现单片机之间或单片机与微机之间的串行通信；
片内振荡器和时钟产生电路，石英晶体和微调电容需要外接。最高振荡频率为12M。单片机最小系统P0~P3：通用I/O口；
VCC：电源端，一般接5V；
GND：电源地；
XTAL1，XTAL2：外接晶体振荡器，不能超过24M；需加微调电容，一般为30pF；
RST/VPD：复位端，平时为低电平；
ALE/PROG：地址锁存允许信号端；
EA/Vpp：外部程序存储器地址允许输入端/固化编程电压输入端；

2.2.4控制器单片机工作的基本时序1.时钟电路引脚：
XTAL1：接外部晶振和微调电容的一端，在单片机内部，它是构成片内振荡器的反向放大器的输入端。当采用外部振荡器时，该引脚接收振荡器的信号，即把此信号直接接到内部
