2.3排架柱设计演示教学.ppt

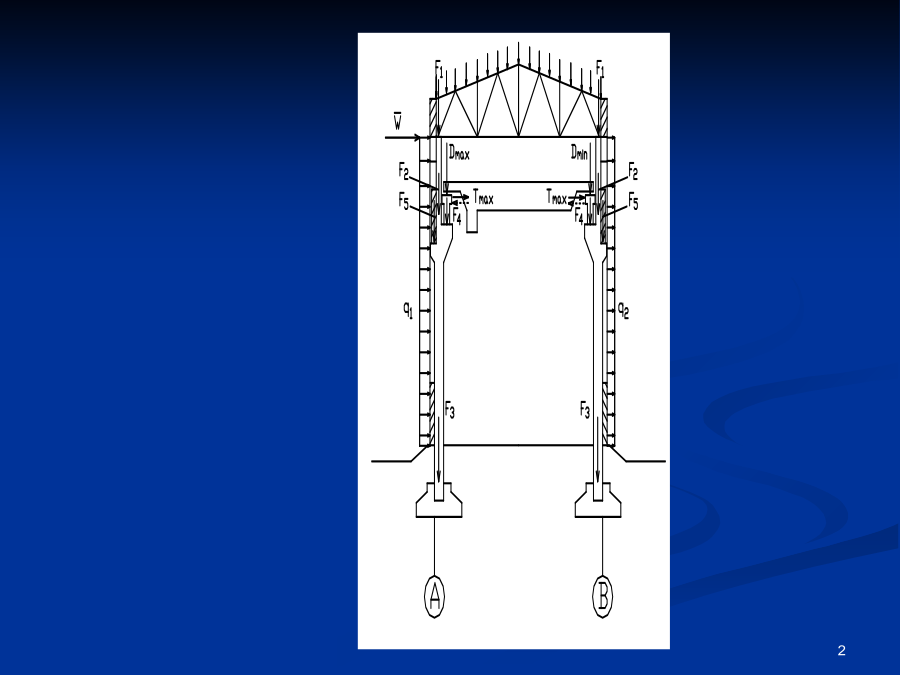

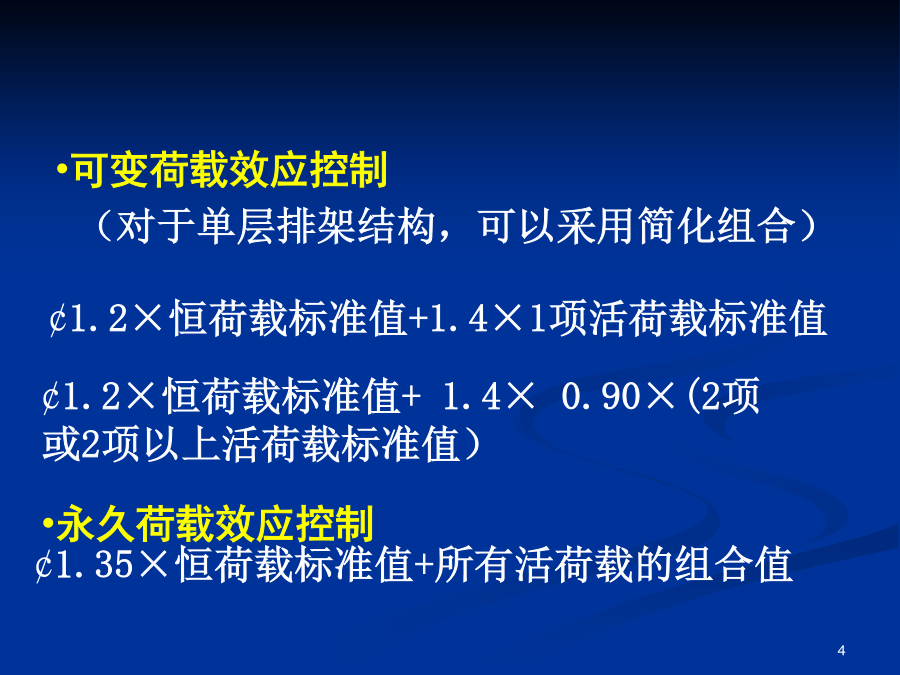

2.4排架柱设计22.4.1荷载组合1.2×恒荷载标准值+1.4×1项活荷载标准值I二、组合内容弯矩、轴力与配筋的关系图三、内力组合注意事项4）在同一跨内有T必有D，有D可以没有T；故组合Dmax或Dmin时，不一定组合Tmax产生的内力。考虑到Tmax既可向左又可向右作用的特性，所以若组合了Dmax或Dmin产生的内力，则同时组合相应的Tmax产生的内力（多跨时只取一项）才能得到最不利的内力组合。但是，若组合了Tmax产生的内力，则必须取用相应的Dmax或Dmin产生的内力。7）组合最大轴力和最小轴力时，轴力为零的项应考虑进去。内力组合例题厂房柱采用C30级混凝土，HRB335级钢筋。假定对上柱柱底Ⅰ－Ⅰ截面的内力组合如表所示。大小偏心判断：2.4.3混凝土柱截面设计平腹杆二、截面配筋无吊车荷载无吊车荷载有吊车荷载变截面下段：有吊车荷载三、吊装验算柱的吊车方式及简图平吊 吊装验算计算简图根据具体吊装方法确定——平吊和翻身吊两种。
平吊较为方便，当采用平吊不满足承载力或裂缝宽度限值要求时，可采用翻身吊。
当采用一点起吊时，吊点设置在牛腿的根部。吊装过程的最不利阶段为吊点刚离开地面时，此时柱子底端搁置在地面上，柱为在其自重作用下的受弯构件，控制截面为上柱柱底、牛腿根部，下柱跨中。2728不满足承载力或裂缝宽度限值要求时处理办法：吊装验算例题5002.4.4牛腿设计长牛腿一、试验研究裂缝开展破坏形态截面尺寸h0——牛腿与下柱交接处的垂直截面有效高度：为防止局部受压破坏，加载板尺寸应满足：截面配筋(承载力计算)构造弯起钢筋：牛腿设计例题18501、计算Fhk和Fvk2、代入验算得：牛腿设计例题2代入公式得：牛腿设计例题3.试确定C列柱的上柱和下柱在无吊车和有吊车作用时的排架平面内的计算长度值（m）由《混凝土规范》第7.3.1条表7.3.1-1
