新里城B04地块工程PC结构施工组织设计

1

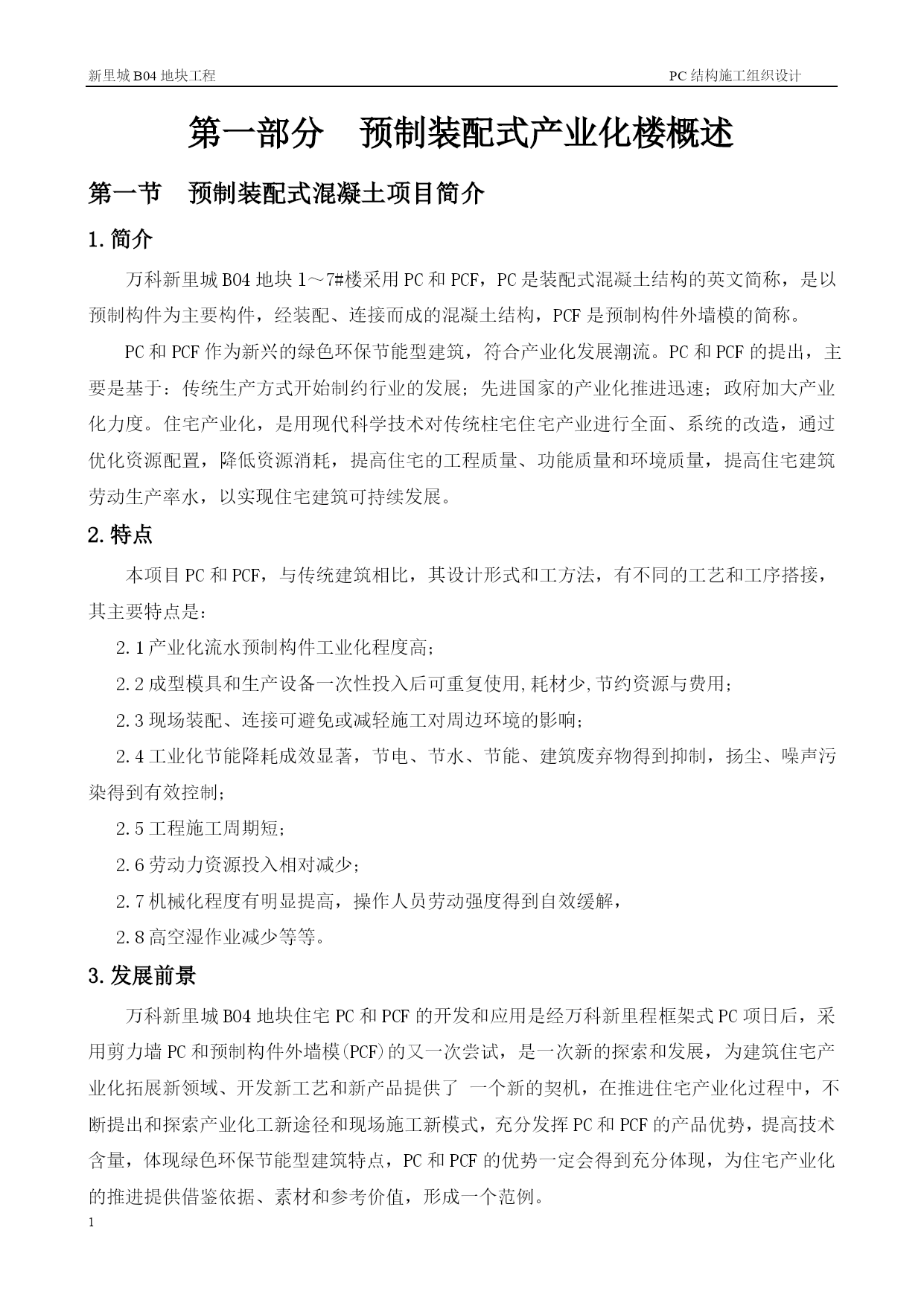

第一部分预制装配式产业化楼概述
第一节预制装配式混凝土项目简介
1.简介
万科新里城B04地块l～7#楼采用PC和PCF，PC是装配式混凝土结构的英文简称，是以预制构件为主要构件，经装配、连接而成的混凝土结构，PCF是预制构件外墙模的简称。
PC和PCF作为新兴的绿色环保节能型建筑，符合产业化发展潮流。PC和PCF的提出，主要是基于：传统生产方式开始制约行业的发展；先进国家的产业化推进迅速；政府加大产业化力度。住宅产业化，是用现代科学技术对传统柱宅住宅产业进行全面、系统的改造，通过优化资源配置，降低资源消耗，提高住宅的工程质量、功能质量和环境质量，提高住宅建筑劳动生产率水，以实现住宅建筑可持续发展。
2.特点
本项目PC和PCF，与传统建筑相比，其设计形式和工方法，有不同的工艺和工序搭接，其主要特点是：
2.1产业化流水预制构件工业化程度高；
2.2成型模具和生产设备一次性投入后可重复使用,耗材少,节约资源与费用；
2.3现场装配、连接可避免或减轻施工对周边环境的影响；
2.4工业化节能降耗成效显著，节电、节水、节能、建筑废弃物得到抑制，扬尘、噪声污染得到有效控制；
2.5工程施工周期短；
2.6劳动力资源投入相对减少；
2.7机械化程度有明显提高，操作人员劳动强度得到自效缓解，
2.8高空湿作业减少等等。
3.发展前景
万科新里城B04地块住宅PC和PCF的开发和应用是经万科新里程框架式PC项日后，采用剪力墙PC和预制构件外墙模(PCF)的又一次尝试，是一次新的探索和发展，为建筑住宅产业化拓展新领域、开发新工艺和新产品提供了一个新的契机，在推进住宅产业化过程中，不断提出和探索产业化工新途径和现场施工新模式，充分发挥PC和PCF的产品优势，提高技术含量，体现绿色环保节能型建筑特点，PC和PCF的优势一定会得到充分体现，为住宅产业化的推进提供借鉴依据、素材和参考价值，形成一个范例。

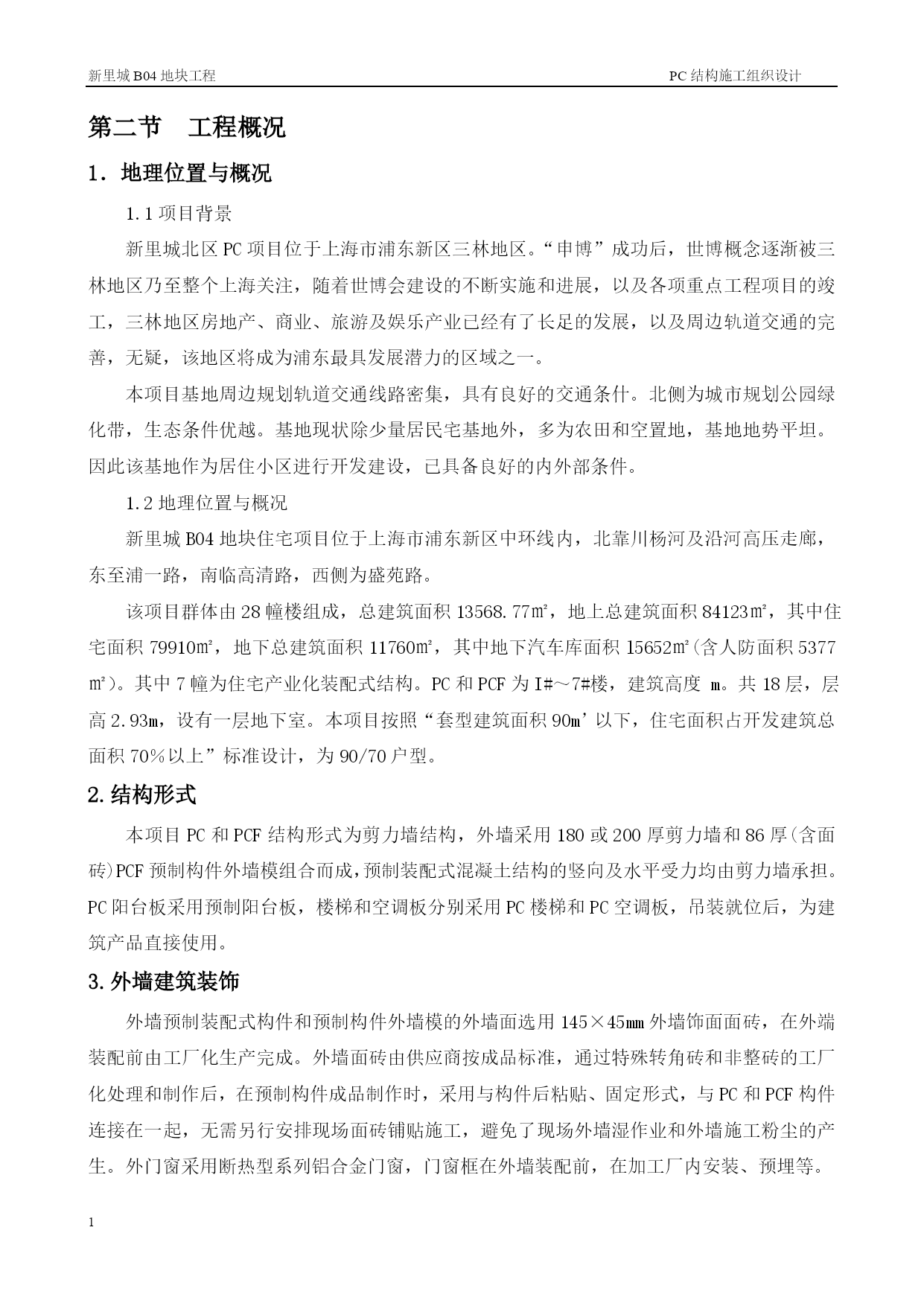

第二节工程概况
1．地理位置与概况
1.1项目背景
新里城北区PC项目位于上海市浦东新区三林地区。“申博”成功后，世博概念逐渐被三林地区乃至整个上海关注，随着世博会建设的不断实施和进展，以及各项重点工程项目的竣工，三林地区房地产、商业、旅游及娱乐产业已经有了长足的发展，以及周边轨道交通的完善，无疑，该地区将成为浦东最具发展潜力的区域之一。
本项目基地周边规划轨道交通线路密集，具有良好的交通条什。北侧为城市规划公园绿化带，生态条件优越。基地现状除少量居民宅基地外，多为农田和空置地，基地地势平坦。因此该基地作为居住小区进行开发建设，已具备良好的内外部条件。
1.2地理位置与概况
新里城B04地块住宅项目位于上海市浦东新区中环线内，北靠川杨河及沿河高压走廊，东至浦一路，南临高清路，西侧为盛苑路。
该项目群体由28幢楼组成，总建筑面积13568.77㎡，地上总建筑面积84123㎡，其中住宅面积79910㎡，地下总建筑面积11760㎡，其中地下汽车库面积l5652㎡(含人防面积5377㎡）。其中7幢为住宅产业化装配式结构。PC和PCF为I#～7#楼，建筑高度m。共18层，层高2.93m，设有一层地下室。本项目按照“套型建筑面积90m’以下，住宅面积占开发建筑总面积70％以上”标准设计，为90/70户型。
2.结构形式
本项目PC和PCF结构形式为剪力墙结构，外墙采用180或200厚剪力墙和86厚(含面砖)PCF预制构件外墙模组合而成，预制装配式混凝土结构的竖向及水平受力均由剪力墙承担。PC阳台板采用预制阳台板，楼梯和空调板分别采用PC楼梯和PC空调板，吊装就位后，为建筑产品直接使用。
3.外墙建筑装饰
外墙预制装配式构件和预制构件外墙模的外墙面选用145×45mm外墙饰面面砖，在外端装配前由工厂化生产完成。外墙面砖由供应商按成品标准，通过特殊转角砖和非整砖的工厂化处理和制作后，在预制构件成品制作时，采用与构件后粘贴、固定形式，与PC和PCF构件连接在一起，无需另行安排现场面砖铺贴施工，避免了现场外墙湿作业和外墙施工粉尘的产生。外门窗采用断热型系列铝合金门窗，门窗框在外墙装配前，在加工厂内安装、预埋等。

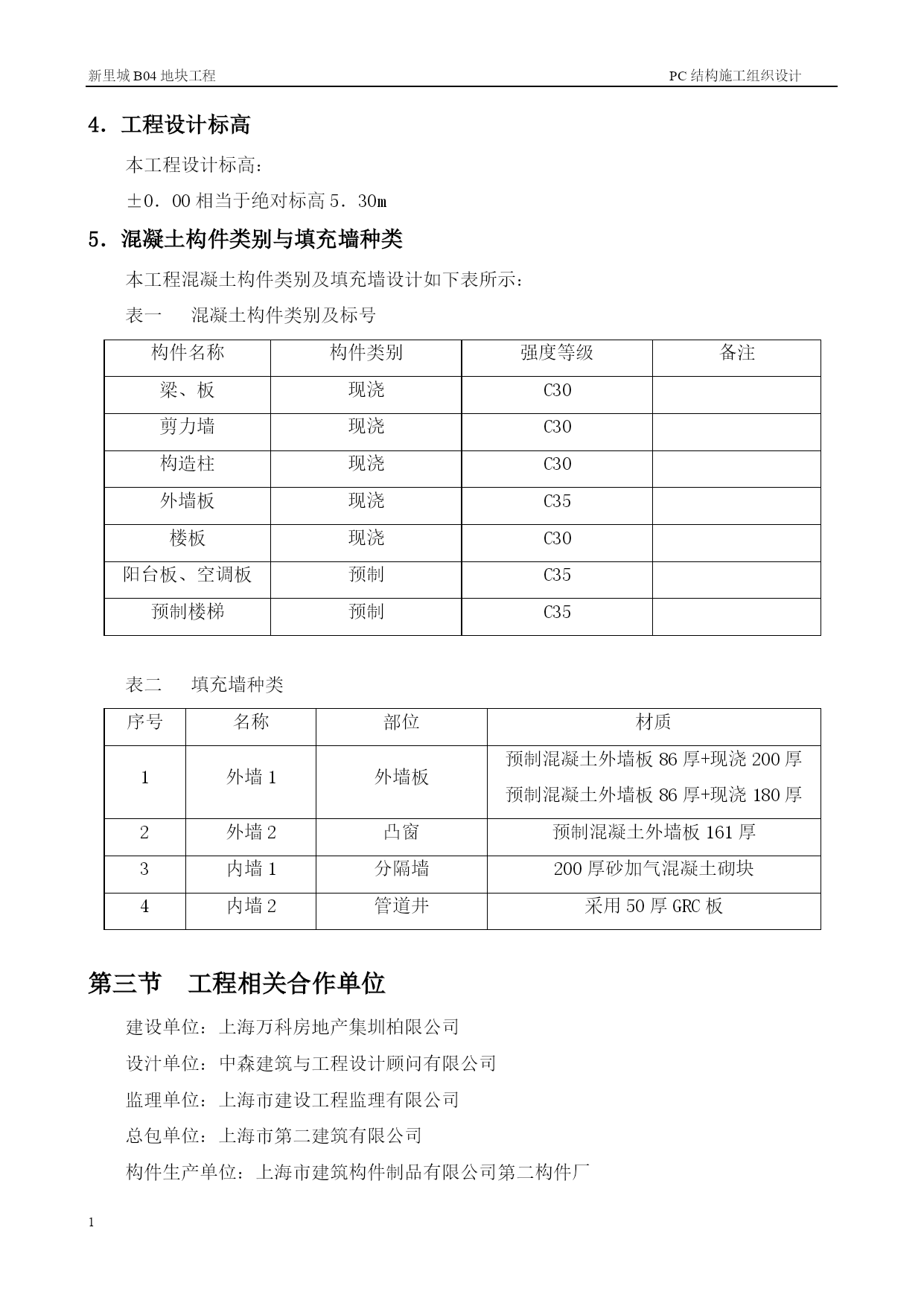

4．工程设计标高
本工程设计标高：
±0．00相当于绝对标高5．30m
5．混凝土构件类别与填充墙种类
本工程混凝土构件类别及填充墙设计如下表所示：
表一混凝土构件类别及标号
构件名称构件类别强度等级备注梁、板现浇C30剪力墙现浇C30构造柱现浇C30外墙板现浇C35楼板现浇C30阳台板、空调板预制C35预制楼梯预制C35
表二填充墙种类
序号名称部位材质1外墙1外墙板预制混凝土外墙板86厚+现浇200厚
预制混凝土外墙板86厚+现浇180厚2外墙2凸窗预制混凝土外墙板161厚3内墙1分隔墙200厚砂加气混凝土砌
