[QC]提高翻模施工高墩柱的质量教程文件.ppt

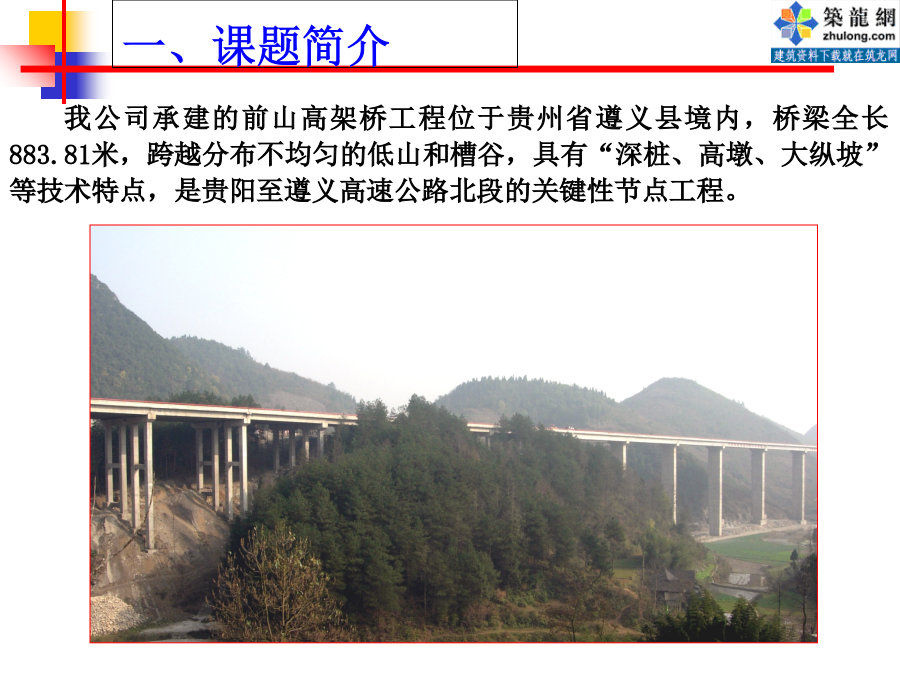

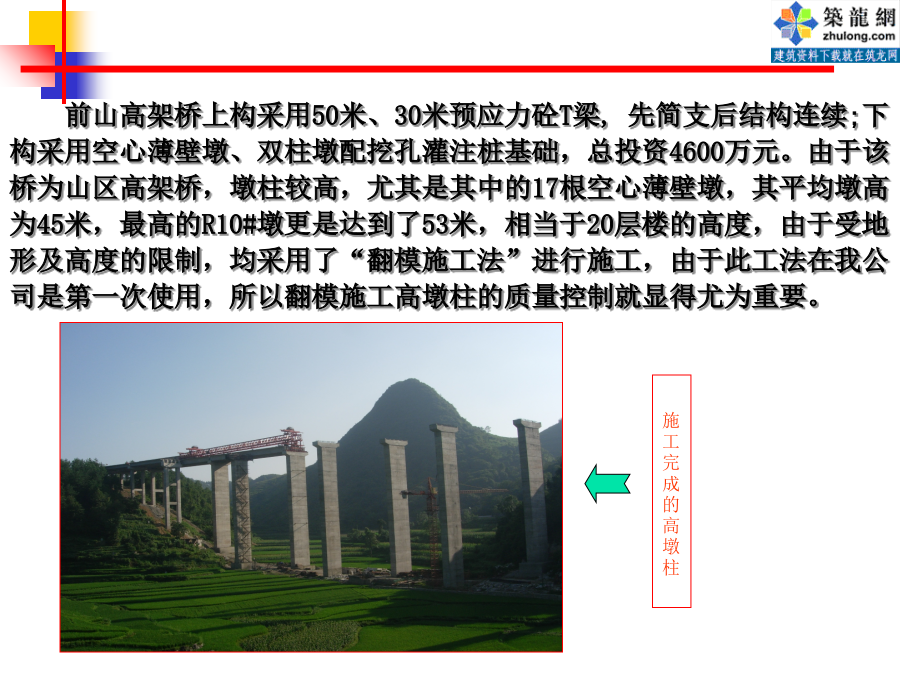

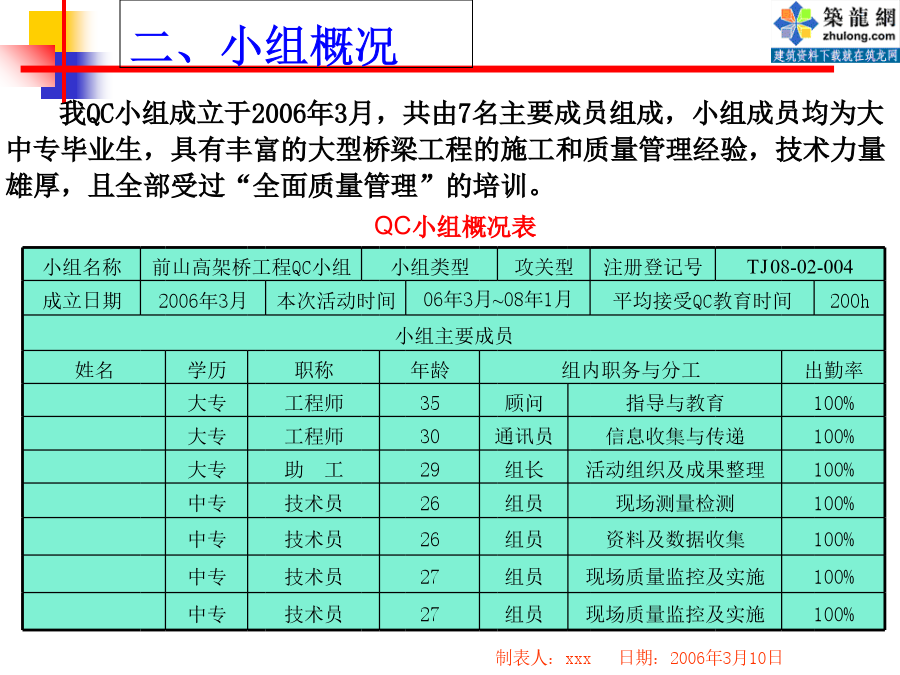

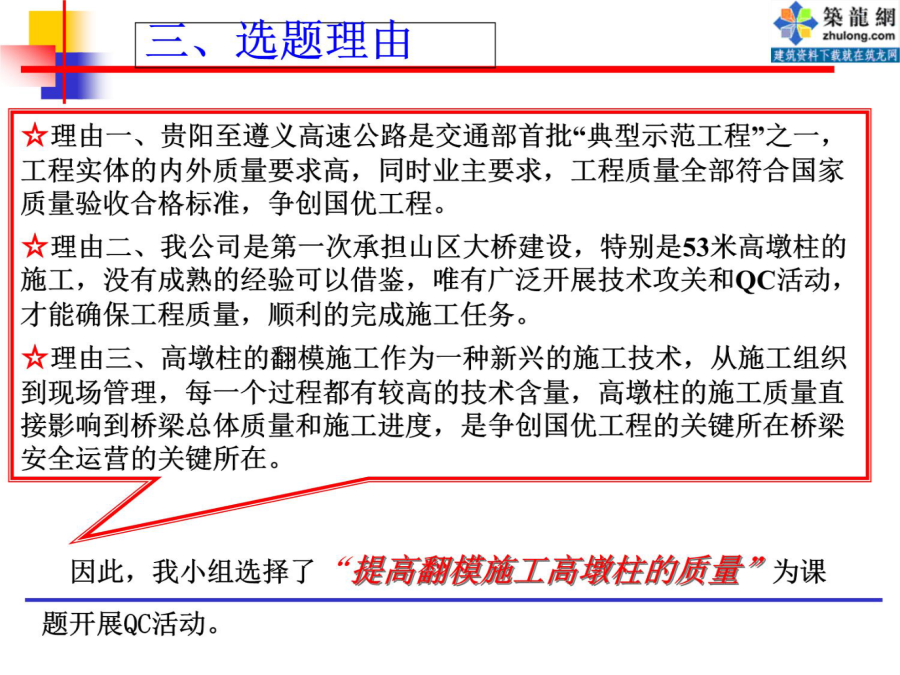

提高翻模施工高墩柱的质量一、课题简介前山高架桥上构采用50米、30米预应力砼T梁,先简支后结构连续;下构采用空心薄壁墩、双柱墩配挖孔灌注桩基础，总投资4600万元。由于该桥为山区高架桥，墩柱较高，尤其是其中的17根空心薄壁墩，其平均墩高为45米，最高的R10#墩更是达到了53米，相当于20层楼的高度，由于受地形及高度的限制，均采用了“翻模施工法”进行施工，由于此工法在我公司是第一次使用，所以翻模施工高墩柱的质量控制就显得尤为重要。二、小组概况四、现状调查质量缺陷排列图五、目标确定及分析制图人：xxx日期：2006年3月25日六、原因分析七、要因确认要因确认表表2要因确认表表3八、对策制订九、对策实施[实施效果]由于每块模板限位孔的位置时统一的，限位栓与孔之间直径误差不超过1mm，有效地保证了模板安装的准确，并对变形模板有了提前预警；同时经过现场试验和应用，采用定型直角模板可完全解决棱角变形、扭曲及漏浆等问题，成角顺直、美观，经检查单节墩身棱角竖直度均小于0.5mm，达到了对策目标要求。[实施效果]通过水平尺的安装，工人能实时地对模板状态进行掌握，在加上工人手持的轻便水平尺，可以对模板安装的全过程进行有效地控制，保证了模板安装的准确性；通过基准肋的焊接，质检人员能在远处采用吊垂线的方法实时地对模板的竖直状态进行目测，同时也为测量仪器检测提供了基准边，有效的控制了模板安装及砼浇筑过程中竖直度的监测。在实施后发现，单节模板安装竖直度均未超过5mm，达到了对策目标要求。[实施三]1、开展技术创新活动，探索竖直度检测新方法：小组成员在查阅大量资料及研究和试验的前提下，摸索出一套利用激光指示棒进行竖直度检测的方法，此方法通过利用“激光指示棒”光束集中的特点指示模板或墩柱的竖直方向。首先，将“激光指示棒”开启，放置在直角模板的棱镜板上，让光连续通过上下棱镜板小孔照至墩底承台上，承台上事先测放出坐标点，如果光点与坐标点相距在允许范围内表示模板安装正确或墩身竖直度符合要求，反之则需要对模板进行调整。[实施效果]通过此种方法的具体实施和使用后发现，在包括调试时间的前提下每处检测时间均不超过2分钟，大大加快了检测的时间，同时避免了“吊铅锤法”受风力影响和“全站仪法”经济性差的缺点，直接测量光斑与基准点距离得到竖直度值；同时配合全站仪对墩柱施工进行监控，使每个翻升节段竖直度指标全部控制在15mm以内，达到了对策目标的要求。十、效果检查[效果二]
该工程在2007年12月26日一次性通过了由贵州省质监站组织交工验收,得到了业主的肯定和表彰，以下是业主及监理出具的质量证明及检测报告。制图人：xxx日期：2007年12月10日[无形效果]
经过小组成员的不懈努力，高墩柱翻模施工顺利完工。我QC小组从中又一次得到了锻炼，大家在这次活动中，不仅增强了攻克难关的自信心，提高了解决问题的能力，而且还加强了集体的团队协作精神。十一、巩固措施十二、今后打算成果汇报完毕！谢谢各位专家！
