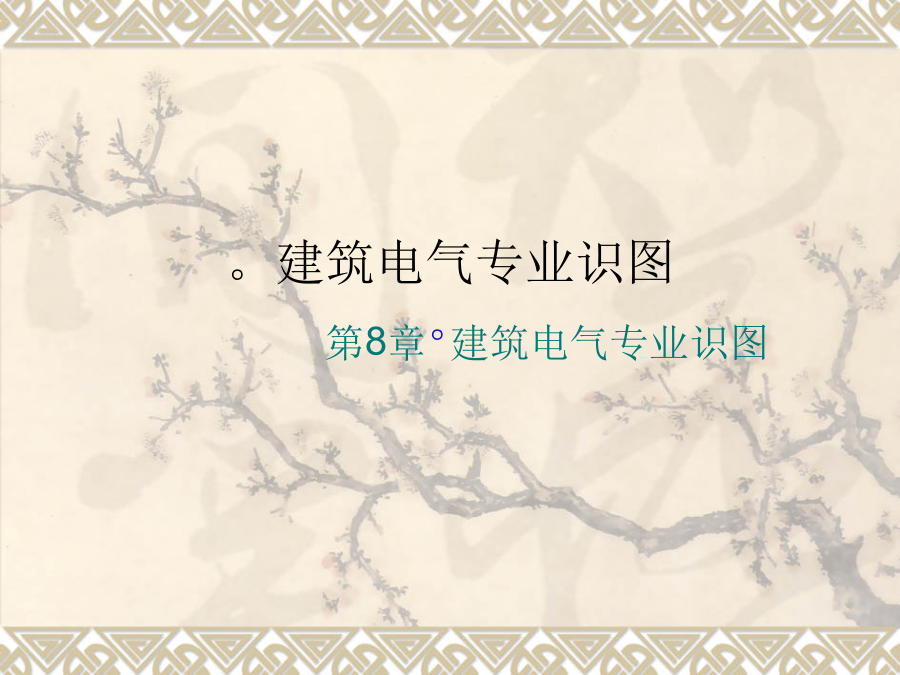

。建筑电气专业识图。内容提要
本章围绕本教材给出的某高层综合楼范例，介绍建筑电气专业识图的有关内容，包括：识图的一些基础知识、建筑电气专业施工图图纸内容、建筑电气专业施工图识图图例。
教学目标
了解电气图的构成、种类和特点；
掌握建筑电气专业施工图识图方法；
掌握建筑电气专业施工图图例；
能看懂建筑电气专业施工图图纸；8.1电气识图的基础知识

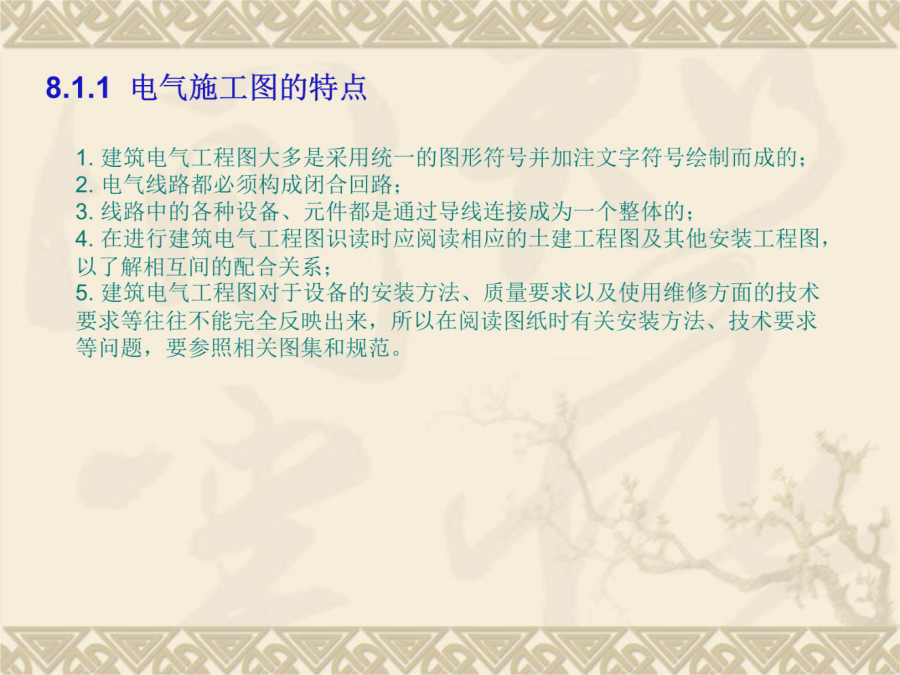

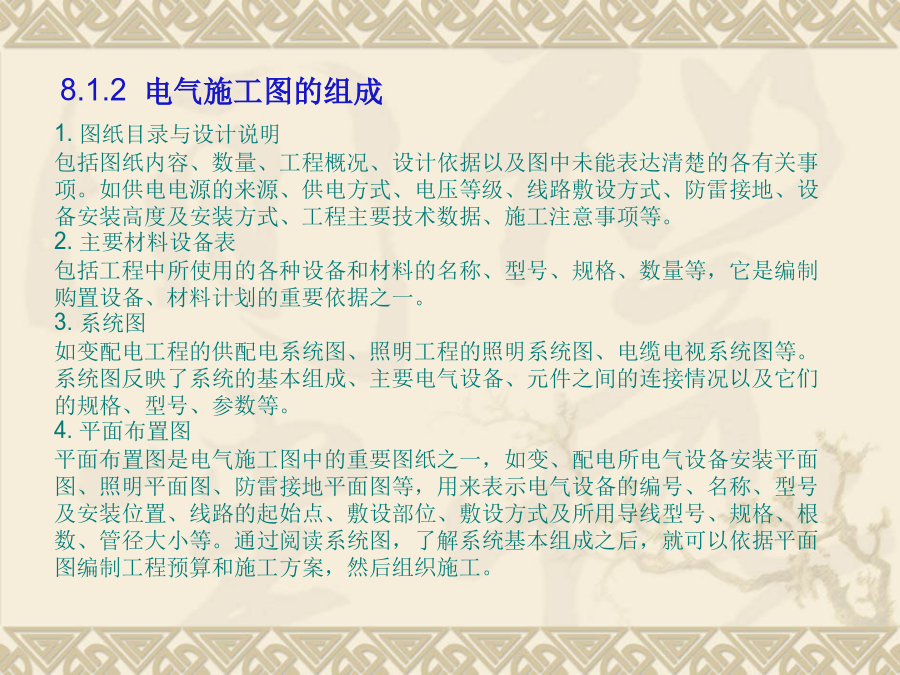

8.1.2电气施工图的组成
5.控制原理图
包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。
6.安装接线图
包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。
7.安装大样图(详图)
安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料计划时的重要参考。
8.1.3电气施工图的阅读方法
图8.1常见电气图形常见的线路敷设方式如表8.1所示。
表8.1线路敷设方式的标注常见的导线敷设部位如表8.2所示。
表8.2导线敷设部位的标注
2.针对一套电气施工图，一般应先按以下顺序阅读，然后再对某部分内容进行重点识读
① 看标题栏及图纸目录
了解工程名称、项目内容、设计日期及图纸内容、数量等。
② 看设计说明
了解工程概况、设计依据等，了解图纸中未能表达清楚的各有关事项。
③ 看设备材料表
了解工程中所使用的设备、材料的型号、规格和数量。
④ 看系统图
了解系统基本组成，主要电气设备、元件之间的连接关系以及它们的规格、型号、参数等，掌握该系统的组成概况。
⑤ 看平面布置图
如照明平面图、插座平面图、防雷接地平面图等。了解电气设备的规格、型号、数量及线路的起始点、敷设部位、敷设方式和导线根数等。平面图的阅读可按照以下顺序进行：电源进线——总配电箱干线——支线——分配电箱——电气设备。⑥ 看控制原理图
了解系统中电气设备的电气自动控制原理，以指导设备安装调试工作。
⑦ 看安装接线图
了解电气设备的布置与接线。
⑧ 看安装大样图
了解电气设备的具体安装方法、安装部件的具体尺寸等。
3.抓住电气施工图要点进行识读
在识图时，应抓住要点进行识读，如：
① 在明确负荷等级的基础上，了解供电电源的来源、引入方式及路数；
② 了解电源的进户方式是由室外低压架空引入还是电缆直埋引入；
③ 明确各配电回路的相序、路径、管线敷设部位、敷设方式以及导线的型号和根数；
④ 明确电气设备、器件的平面安装位置。4.结合土建施工图进行阅读
电气施工与土建施工结合得非常紧密，施工中常常涉及各工种之间的配合问题。电气施工平面图只反映了电气设备的平面布置情况，结合土建施工图的阅读还可以了解电气设备的立体布设情况。
5.熟悉施工顺序，便于阅读电气施工图。如识读配电系统图、照明与插座平面图时，就应首先了解室内配线的施工顺序。
① 根据电气施工图确定设备安装位置、导线敷设方式、敷设路径及导线穿墙或楼板的位置；
② 结合土建施工进行各种预埋件、线管、接线盒、保护管的预埋；
③ 装设绝缘支持物、线夹等，敷设导线；
④ 安装灯具、开关、插座及电气设备；
⑤ 进行导线绝缘测试、检查及通电试验；
⑥ 工程验收。
6.识读时，施工图中各图纸应协调配合阅读
对于具体工程来说，为说明配电关系时需要有配电系统图；为说明电气设备、器件的具体安装位置时需要有平面布置图；为说明设备工作原理时需要有控制原理图；为表示元件连接关系时需要有安装接线图；为说明设备、材料的特性、参数时需要有设备材料表等。这些图纸各自的用途不同，但相互之间是有联系并协调一致的。在识读时应根据需要，将各图纸结合起来识读，以达到对整个工程或分部项目全面了解的目的。8.2.1阅图注意事项
1.接受图纸必须按图纸目录清点数量是否齐全；
2.图纸内容变更手续是否齐全；
3.图纸审批手续是否齐全；
4.设计引用规范是否有效；
5.技术参数、标准、型号是否齐全正确；
6.阅图发现错误、疑问时应通过技术联系单同甲方或设计单位确认。
上述注意事项可以在扩初设计或施工交底的会议上一并解决。8.2.2图纸识读
1.设计说明
对一个读图者来说，首先要看清楚图纸的设计说明，了解施工方法及要求。图纸和说明是电气设计工程师表达设计意图的两种工程语言，在电气施工中起指导作用。
设计说明主要标注图中交代不清，不能表达或没有必要用图表示的要求、标准、规范、方法等，一般说明在电气施工图纸的第一张上，常与材料表绘制在一起。
在本教材所提供的某综合楼建筑的电气专业施工图当中，第一张图纸就是设计说明。说明中通常指出本土施工中的如下一些问题：
(1) 工程土建概况；
图8.2工程概况
(2) 设计内容；
(3) 供电情况；
(4) 电力负荷级别及设计容量；图8.3供电及电力负荷情况5) 线路敷设方法及要求；
图8
