单片机控制原理第1章基础知识教学讲义.ppt

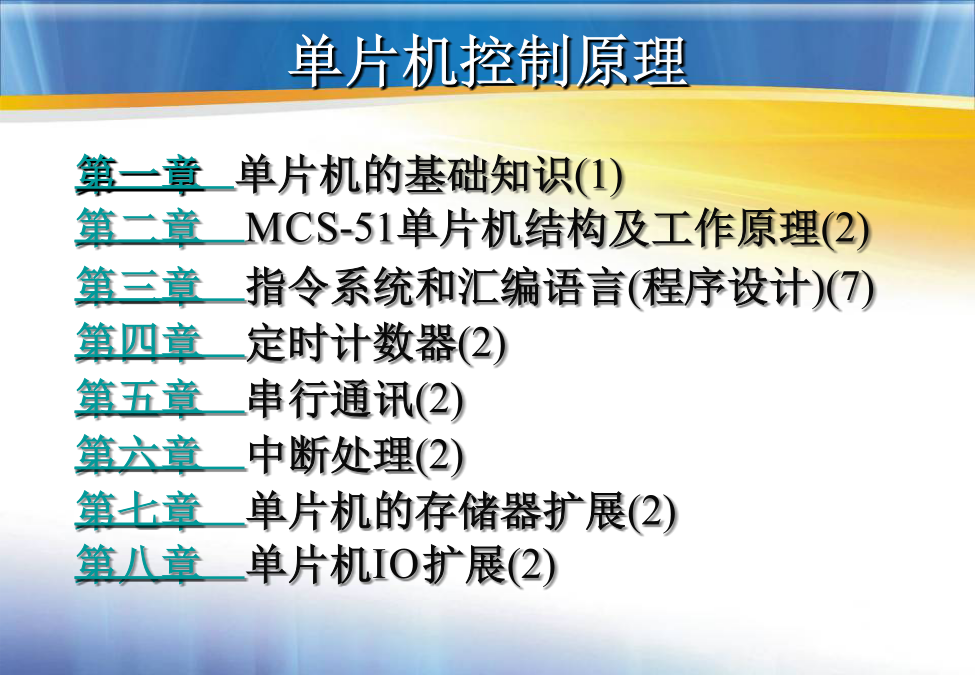

第一章单片机的基础知识(1)
第二章MCS-51单片机结构及工作原理(2)
第三章指令系统和汇编语言(程序设计)(7)
第四章定时计数器(2)
第五章串行通讯(2)
第六章中断处理(2)
第七章单片机的存储器扩展(2)

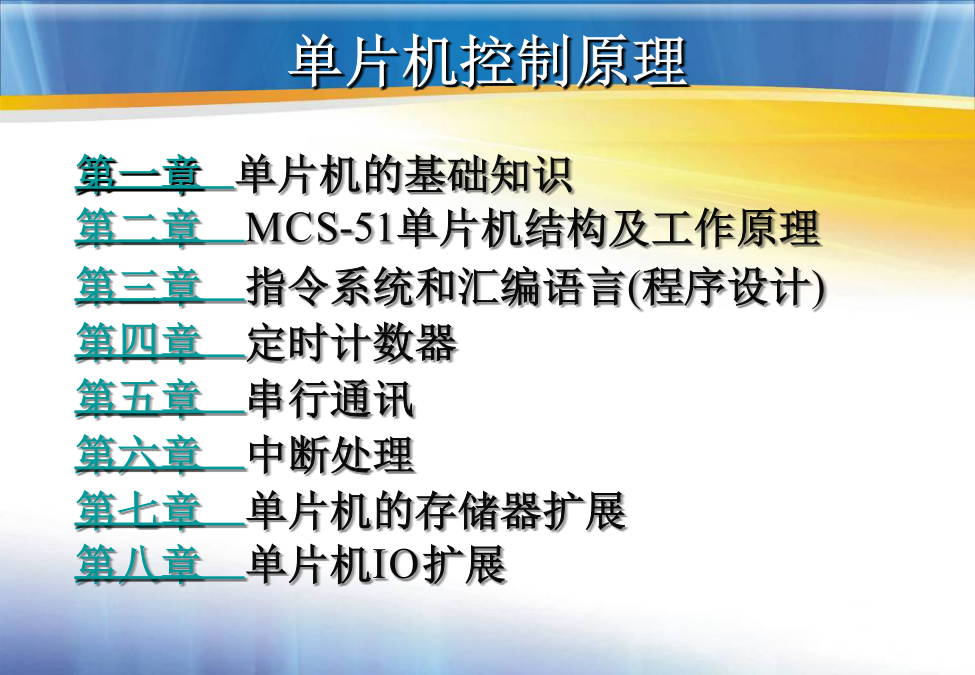

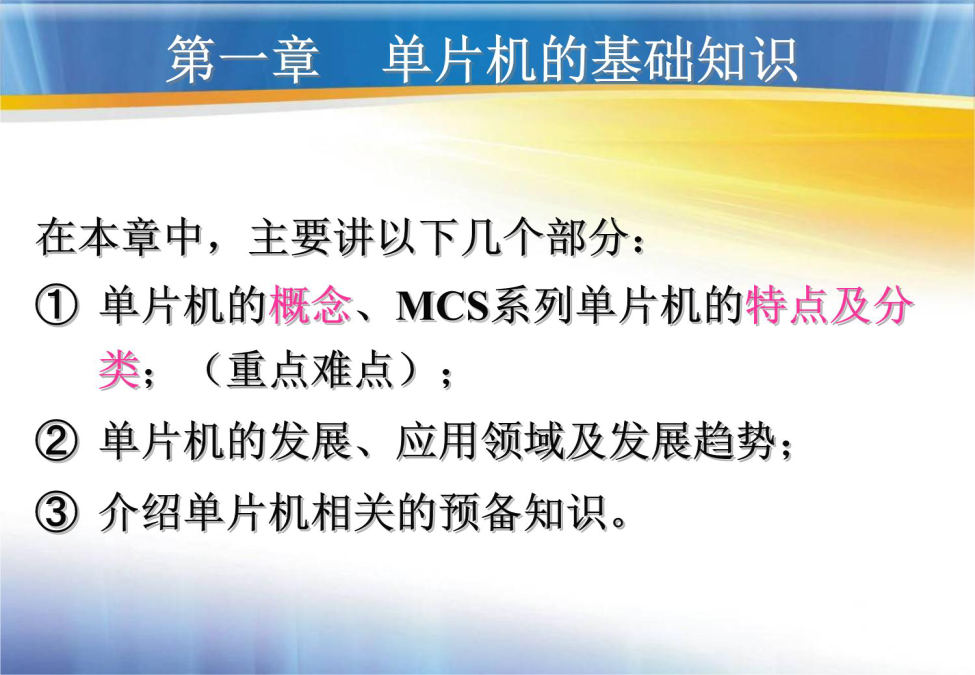

第八章单片机IO扩展(2)第一章单片机的基础知识
第二章MCS-51单片机结构及工作原理
第三章指令系统和汇编语言(程序设计)
第四章定时计数器
第五章串行通讯
第六章中断处理
第七章单片机的存储器扩展

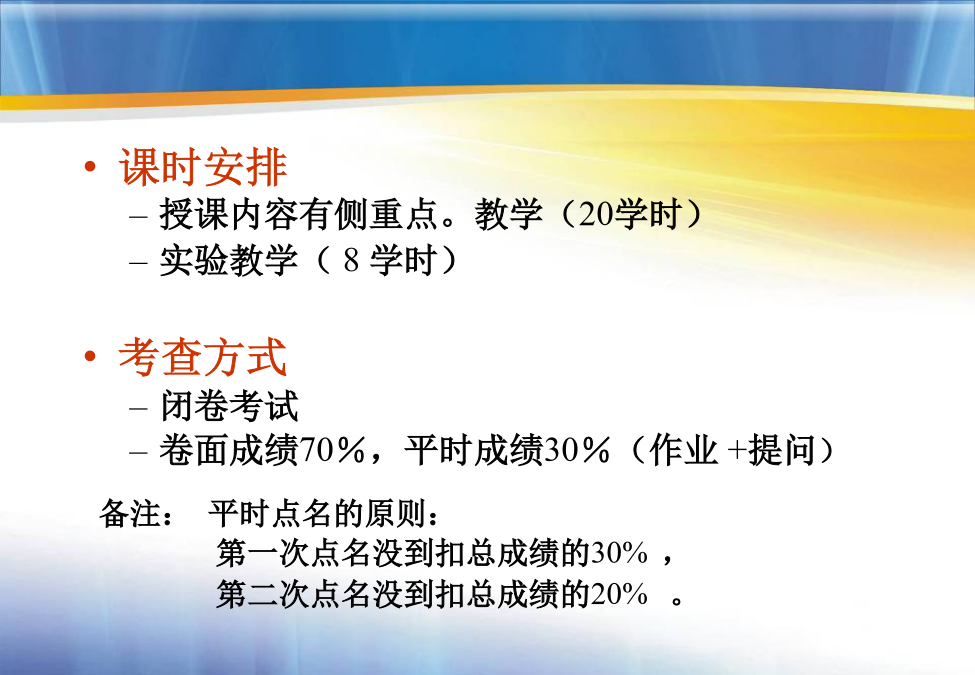

第八章单片机IO扩展课时安排
授课内容有侧重点。教学（20学时）
实验教学（8学时）

考查方式
闭卷考试

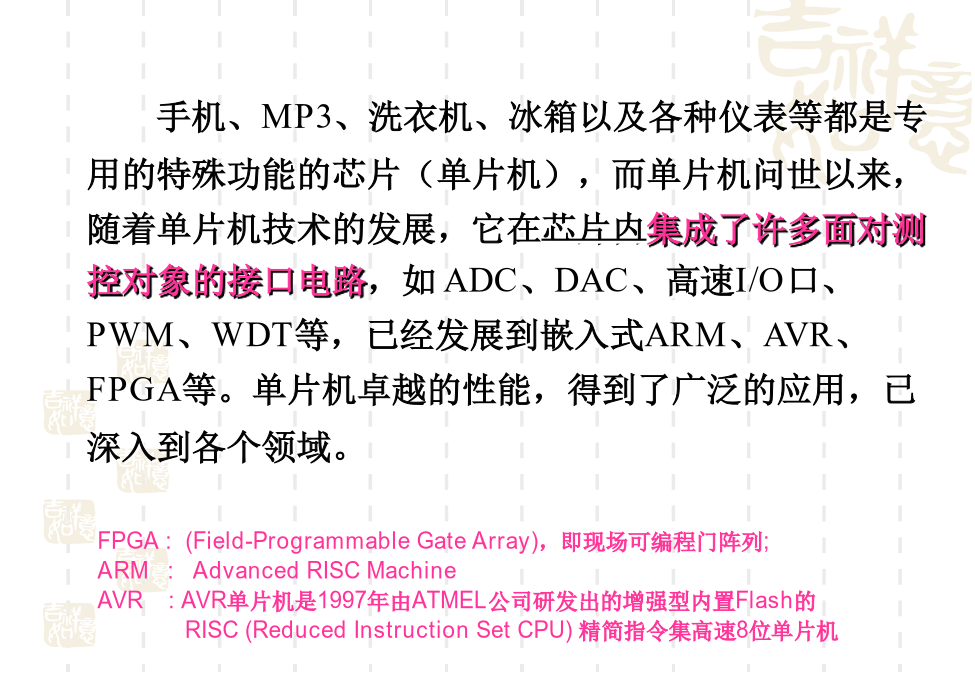

卷面成绩70％，平时成绩30％（作业+提问）手机、MP3、洗衣机、冰箱以及各种仪表等都是专用的特殊功能的芯片（单片机），而单片机问世以来，随着单片机技术的发展，它在芯片内集成了许多面对测控对象的接口电路，如ADC、DAC、高速I/O口、PWM、WDT等，已经发展到嵌入式ARM、AVR、FPGA等。单片机卓越的性能，得到了广泛的应用，已深入到各个领域。
什么是单片机?
在半导体硅片上集成了微处理器(CPU)，存储器
(RAM、ROM、EPROM)和各种输入、输出接口。它
具有一台计算机的属性。也称为：
微控制器MCU(MicroControllerUnit)
嵌入式控制器EMCU（EmbeddedMicroControllerUnit）。
我国，习惯使用“单片机”这一名称。（以后讲的定义及相关的软硬件知识均只针对Intel公司的MCS-51/96芯片。）我们重点介绍的是Intel公司1980年推出的MCS-51/96系列8位CPU，并行I/O口，增有串行I/O口，16位定时/计数器，可进行中断处理，具有并行三总线结构，RAM，ROM容量较大，最大寻址范围为64KB。plasticquadflatpack(PQFP)
塑料四方扁平封装PlasticLeadedChipCarrier)
带引线的塑料芯片一、单片机的概念、MCS系列单片机特点及分类
1.定义：
单片机是在一块芯片上集成了中央处理器CPU（CentralProcessingUnit，CPU）、随机存储器RAM（RandomAccessmemory,RAM）、只读存储器ROM（Read-onlymemory）（EPROM，E2PROM）、定时/计数器CTC(counter/timercircuit)和多个输入/输出接口I/O等。单片机MCS（single-chipMicrocomputer）全称为单片微型计算机或微处理单元（MicroProcessorUnit，MPU）。
2.MCS单片机的特点：
单片机的体积小，可靠性高，价格便宜，功耗低，它是目前应用最广泛的工业控制。3.按用途可分为通用型和专用型两大类:
（1）通用型：Intel8051
可开发的内部资源：RAM、ROM、I/O等功能部件，全部提供给用户。用户根据需要，设计一个以通用单片机芯片为核心的测控系统。
（2）专用型：8096C8051F340
专门针对某些产品的特定用途而制作的单片机，针对性强且数量巨大。专用芯片要求对系统结构的最简化、可靠性和成本的最佳化等方面都作了全面的考虑。
如8096单片机上还集成了ADC和DAC转换芯片；
手机芯片上开发的有USB接口C8051F340；
DSP系列中的TMS320F2812集成了PWM功能。二、单片机发展、应用领域及发展趋势

发展

第一阶段：1974年～1976年，单片机初级阶段。
双片的形式，且功能比较简单。

第二阶段：1976～1978年，低性能单片机探索阶段。
以Intel公司的MCS-48单片机为代表。
MCS-48：8位CPU，并行I/O口，8位定时计数器，无串行I/O
口，RAM、ROM容量较小，寻址范围小于4KB。第三阶段：1978年-至今，高性能单片机阶段。
Intel公司的MCS-51系列、Motorola公司的6801系列等。MCS-51：8位CPU，并行I/O口，增有串行I/O口，16位定时/计数器，可进行中断处理，具有并行三总线结构,RAMROM容量较大，最大寻址范围为64KB。

第四阶段：1982-至今
该阶段是8位机的进一步完善发展及16位单片机、32位单片机推出阶段。
典型产品为MCS-96：有串、并行的通信功能，定时/计数、中断处理的功能更强，RAM、ROM容量更大，并增加了多通道A/D及D/A转换器，寻址范围为64KB。2.应用领域：
凡是与控制或简单计算有关的电子设备都可以用单片机来实现，再根据具体实际情况选择不同性能的单片机，如：Atmel，stc，pic，avr，凌阳，philip，arm等。主要应用于以下几方面：
①智能仪器仪表：数字示波器、数字信号源、数字万用表、感应电流表等。
②工业自动化
