工程制图与识图李奉香高职高专培训资料.ppt

书名：工程制图与识图
ISBN：978-7-111-34564-0
作者：李奉香
出版社：机械工业出版社

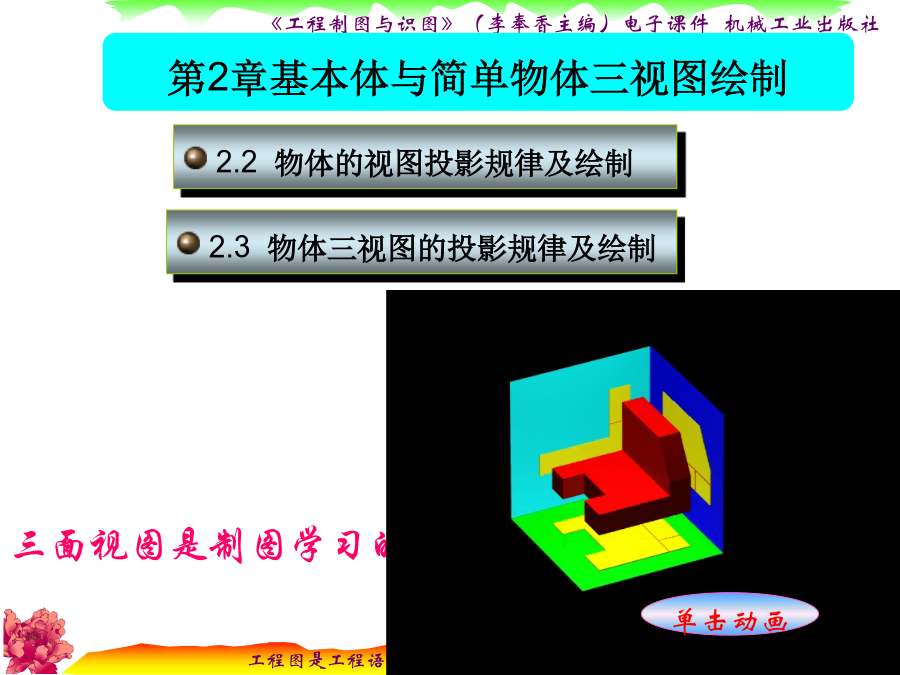

本书配有电子课件第2章基本体与简单物体三视图绘制【例2-1】若投影面分别为水平面、后正立面、右侧立面，绘制图2-5a所示物体的视图。若投影面为水平面，则投射方向由上向下，图形如图2-5b所示若投影面为后正立面，则投射方向由前向后，图形如图2-5c所示若投影面为右侧立面，则投射方向由左向右，图形如图2-5d所示【例2-2】若投影面分别为水平面、后正立面、右侧立面，绘制图2-6a所示物体的视图。投影面为水平面的图形如图2-6b所示投影面为后正立面的图形如图2-6c所示，不可见轮廓线用虚线绘制投影面为右侧立面的图形如图2-6d所示，不可见轮廓线用虚线绘制徒手分别从前、左、上绘制其视图课堂练习2.3.1三投影面体系的建立
三投影面是由三个相互垂直的投影面所组成。分别是：正投影面，简称正面，用V表示；
水平投影面，简称水平面，用H表示；
侧立投影面，简称侧面，用W表示正立投影面——V面V面与H面的交线称为投影轴—X轴—长度方向2.3.2物体三视图的投影三视图名称规定是图2-10物体在三投影面体系中的投影及三投影面的展开图2-10物体在三投影面体系中的投影及三投影面的展开主视方向三视图

以主视图为准，
俯视图在主视图的正下方，
左视图在主视图的正右方。2.物体的长、宽、高在视图上的对应关系主视图反映其高度和长度。2.物体的长、宽、高在视图上的对应关系主视图下4视图的投影规律：长对正、高平齐、宽相等课堂练习
