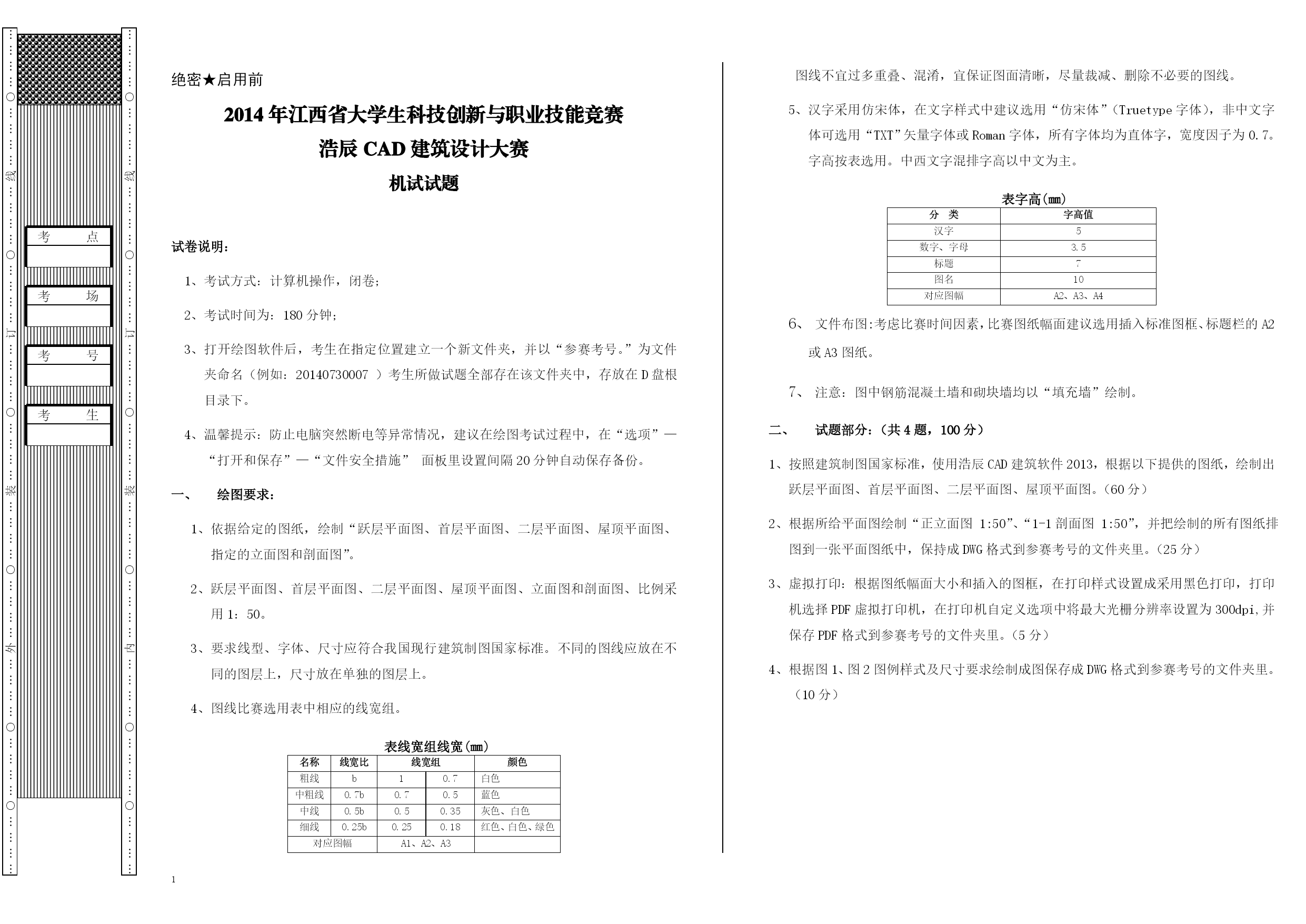

绝密★启用前
2014年江西省大学生科技创新与职业技能竞赛
浩辰CAD建筑设计大赛
机试试题

试卷说明：
考试方式：计算机操作，闭卷；
考试时间为：180分钟；
打开绘图软件后，考生在指定位置建立一个新文件夹，并以“参赛考号。”为文件夹命名（例如：20140730007）考生所做试题全部存在该文件夹中，存放在D盘根目录下。
温馨提示：防止电脑突然断电等异常情况，建议在绘图考试过程中，在“选项”—“打开和保存”—“文件安全措施”面板里设置间隔20分钟自动保存备份。
绘图要求：
依据给定的图纸，绘制“跃层平面图、首层平面图、二层平面图、屋顶平面图、指定的立面图和剖面图”。
跃层平面图、首层平面图、二层平面图、屋顶平面图、立面图和剖面图、比例采用1：50。
要求线型、字体、尺寸应符合我国现行建筑制图国家标准。不同的图线应放在不同的图层上，尺寸放在单独的图层上。
图线比赛选用表中相应的线宽组。
表线宽组线宽(㎜)
名称线宽比线宽组颜色粗线b10.7白色中粗线0.7b0.70.5蓝色中线0.5b0.50.35灰色、白色细线0.25b0.250.18红色、白色、绿色对应图幅A1、A2、A3图线不宜过多重叠、混淆，宜保证图面清晰，尽量裁减、删除不必要的图线。
汉字采用仿宋体，在文字样式中建议选用“仿宋体”（Truetype字体），非中文字体可选用“TXT”矢量字体或Roman字体，所有字体均为直体字，宽度因子为0.7。字高按表选用。中西文字混排字高以中文为主。
表字高(㎜)
分类字高值汉字5数字、字母3.5标题7图名10对应图幅A2、A3、A4文件布图:考虑比赛时间因素，比赛图纸幅面建议选用插入标准图框、标题栏的A2或A3图纸。
注意：图中钢筋混凝土墙和砌块墙均以“填充墙”绘制。
试题部分：（共4题，100分）

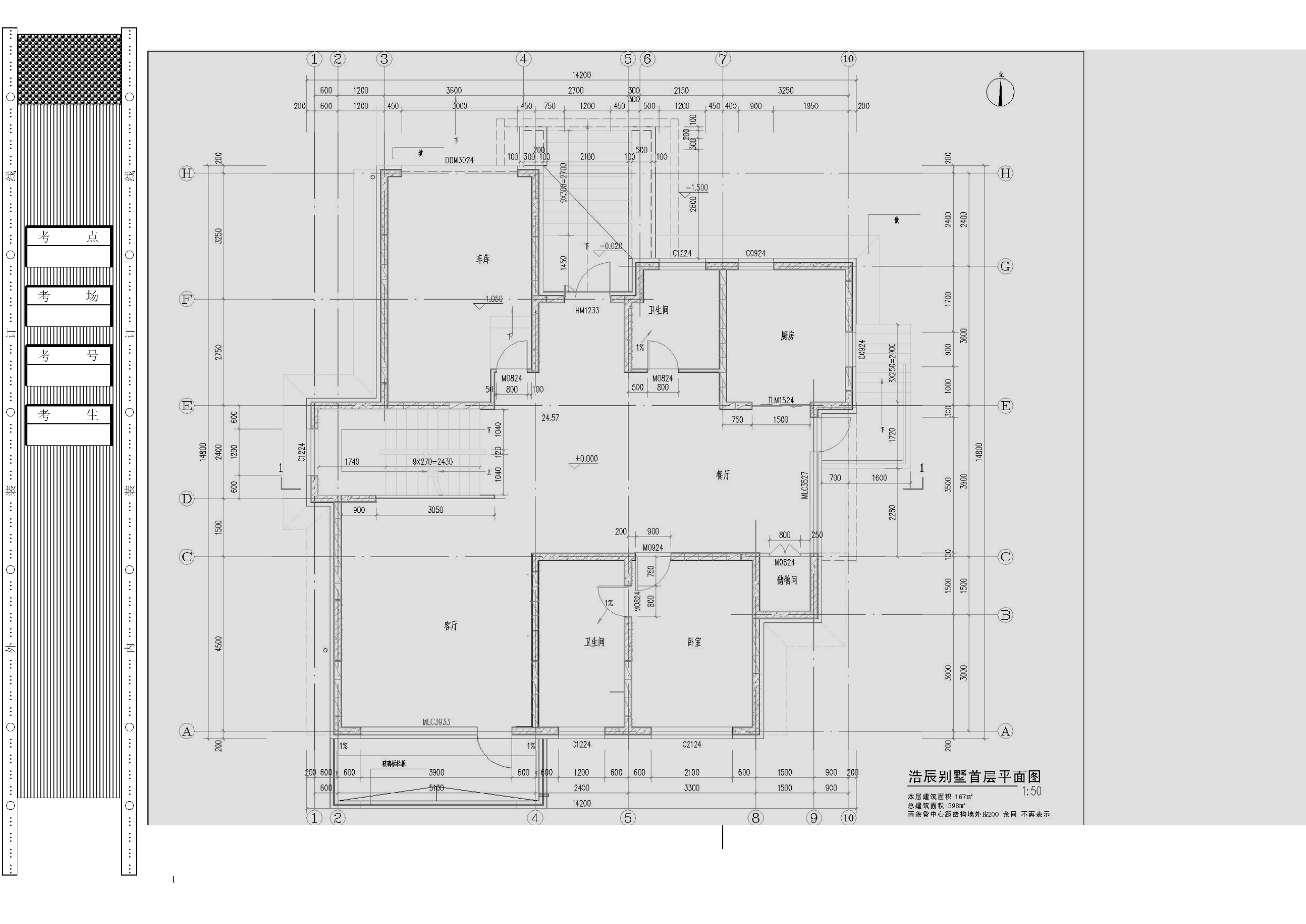

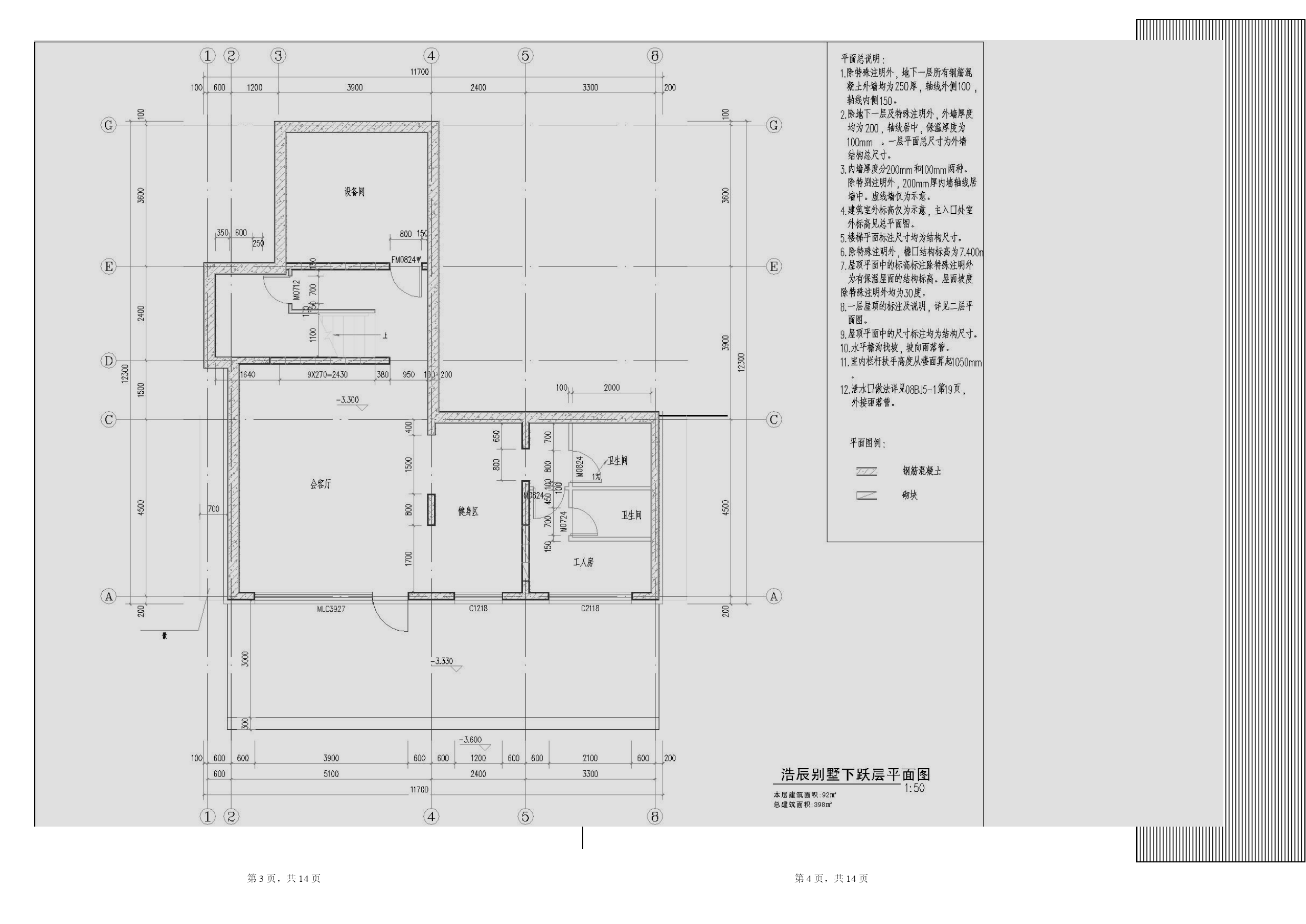

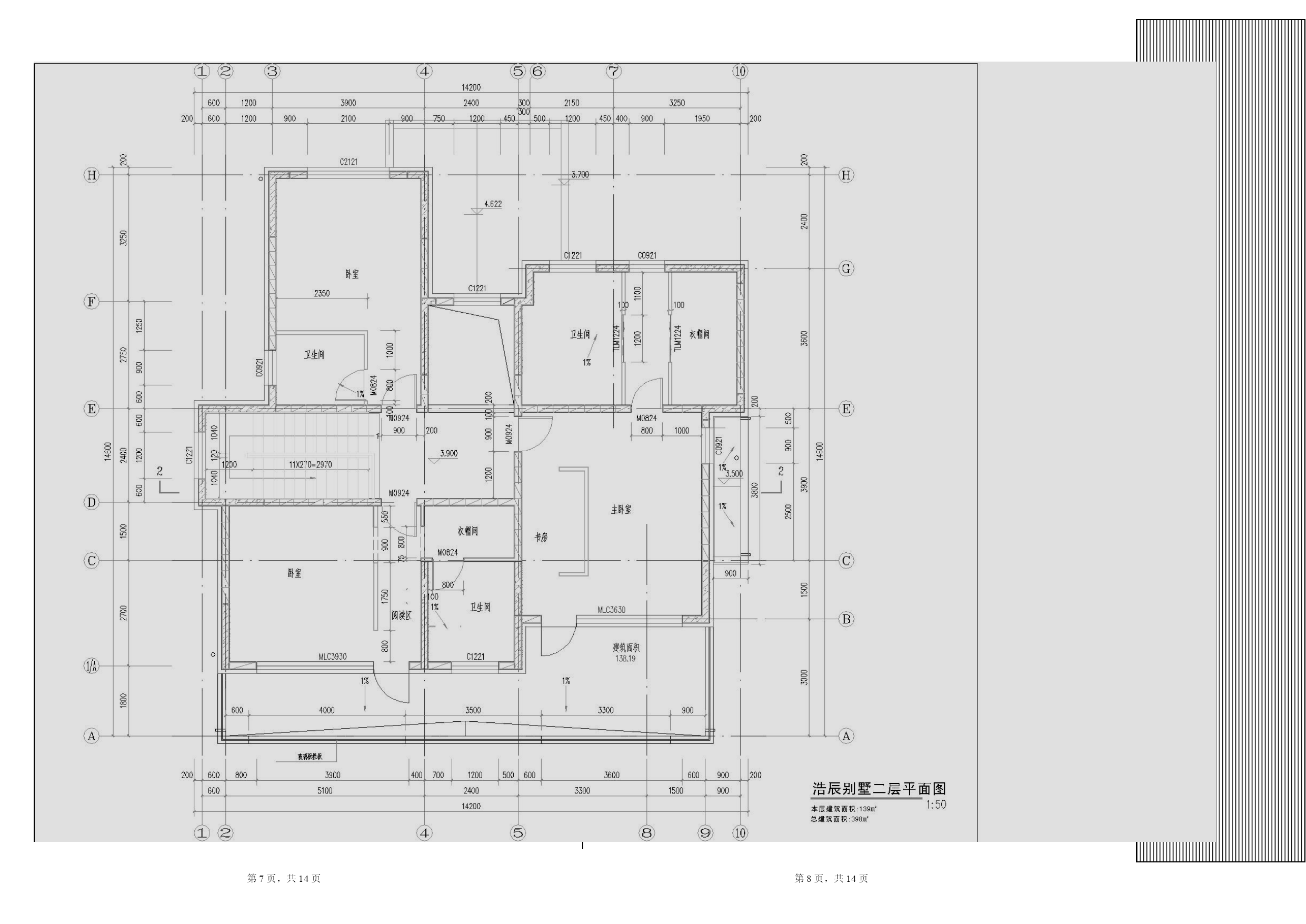

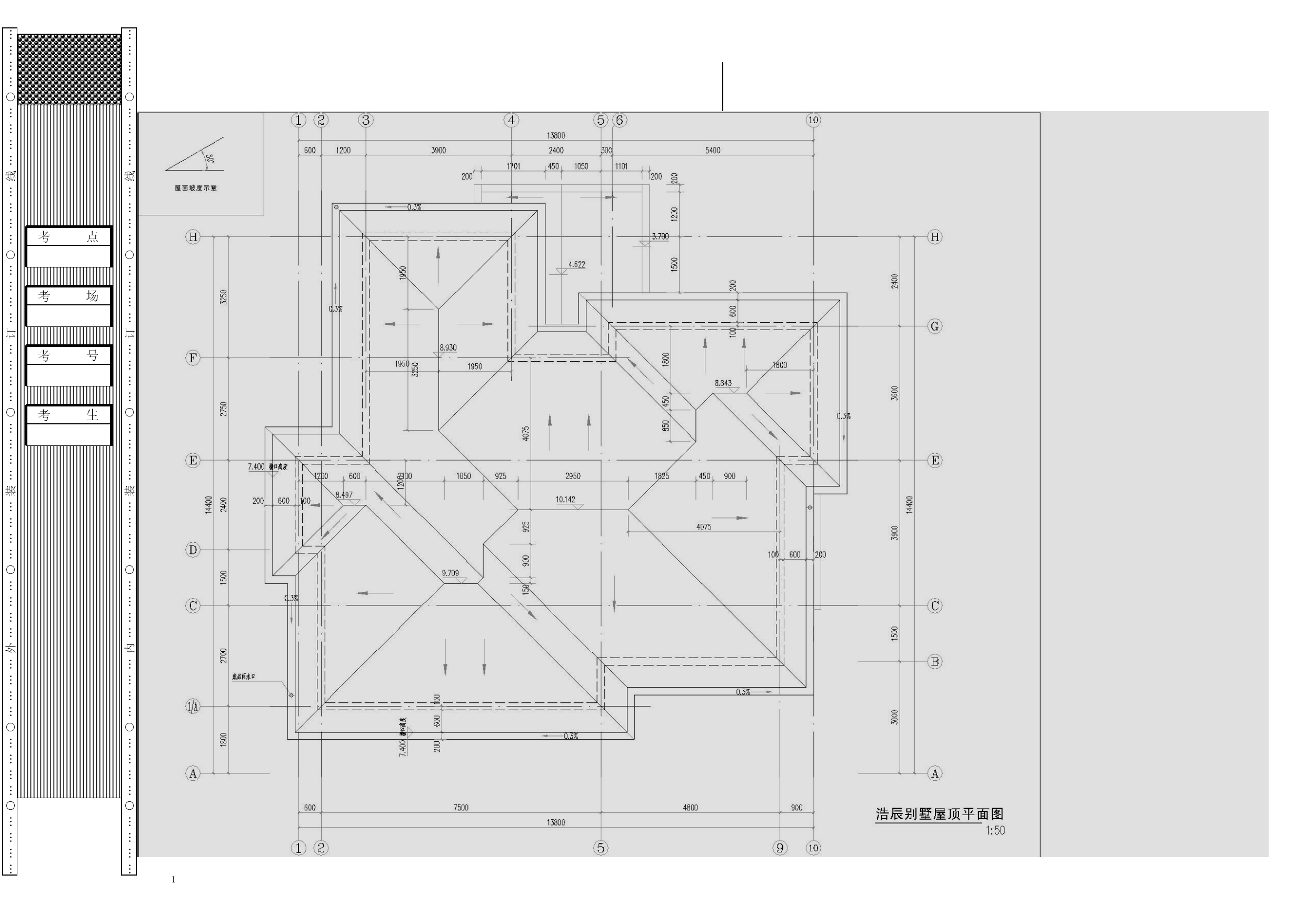

按照建筑制图国家标准，使用浩辰CAD建筑软件2013，根据以下提供的图纸，绘制出跃层平面图、首层平面图、二层平面图、屋顶平面图。（60分）
根据所给平面图绘制“正立面图1:50”、“1-1剖面图1:50”，并把绘制的所有图纸排图到一张平面图纸中，保持成DWG格式到参赛考号的文件夹里。（25分）
虚拟打印：根据图纸幅面大小和插入的图框，在打印样式设置成采用黑色打印，打印机选择PDF虚拟打印机，在打印机自定义选项中将最大光栅分辨率设置为300dpi,并保存PDF格式到参赛考号的文件夹里。（5分）
根据图1、图2图例样式及尺寸要求绘制成图保存成DWG格式到参赛考号的文件夹里。（10分）
