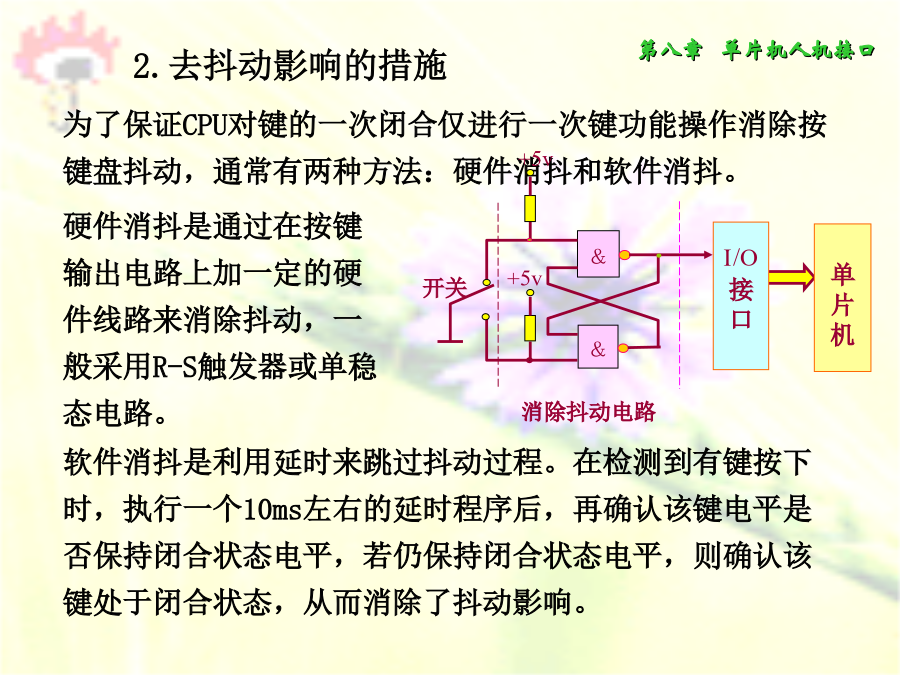

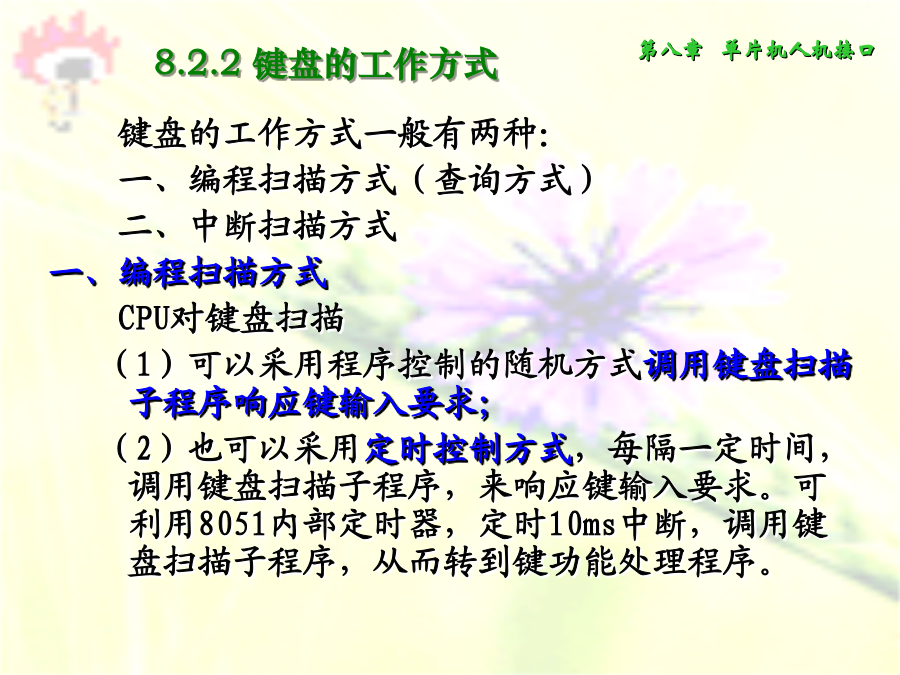

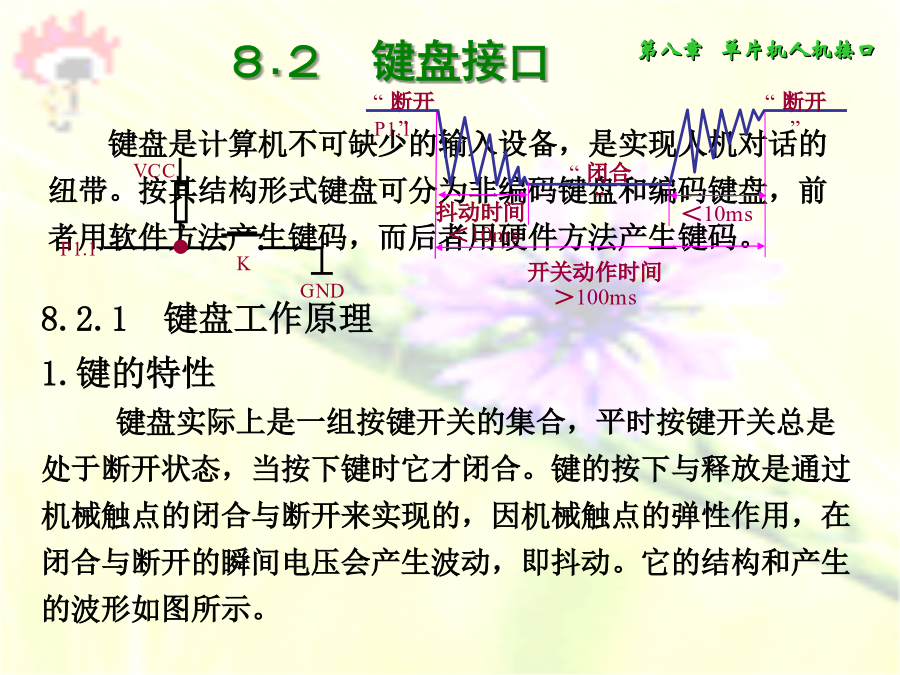

键盘接口为了保证CPU对键的一次闭合仅进行一次键功能操作消除按键盘抖动，通常有两种方法：硬件消抖和软件消抖。8.2.2键盘的工作方式键盘扫描子程序一般应具备如下几个功能：接线说明：键盘
行线与P1口的高四位P1.7~P1.4相连，作键扫描输出线；
列线与P1口的低四位P1.3~P1.0相连，作读键输入线；
四根列线P1.3~P1.0接到与门输入端，与门输出接到INT0引脚，以申请中断。进入中断服务程序后，要完成以下功能：键盘、显示器接口—8155(8.2.3）8155的端口地址分配如下：键扫描子程序的设计要考虑以下４个方面：PA口列扫描输出码图8-10键扫描程序框图键盘、显示器接口程序清单：INCDPTR
INCDPTR
MOVXA，@DPTR；读C口
JBACC.0，LONE；0行为高电平，转判1行
MOVA，#00H；0行首键号送A
AJMPLKP
LONE：JBACC.1，LTWO；转判2行
MOVA，#08H；1行首键号送A
AJMPLKP
LTWO：JBACC.2，LTHR；转判3行
MOVA，#10H；2行首键号送A
AJMPLKP
LTHR：JBACC.3，NEXT；转判下一列
MOVA，#18H；3行首键号送A
LKP：ADDA，R4；行首键号+列号=键号
MOV70H，A
		PUSHACC
LK3：ACALLDIR
ACALLKS1；判键释放否
JNZLK3
POPACC
AJMPKEY1NEXT：INCR4；列扫描计数器加1
MOVA，R2；判是否已扫到最后一列
JNBACC.7，KND；扫到则转移
RLA；列扫描码左移一位
MOVR2，A
AJMPLK4；无键按下
KND：AJMPKEYI
KS1：MOVDPTR，#7F01H
MOVA，#00H；全“0”送PA口
MOVX@DPTR，A
INCDPTR
INCDPTR
MOVXA，@DPTR；读入键的状态
CPLA
ANLA，#0FH；取出被按下键的状态
RETDIR:MOVR0,#70H
		MOVA,@R0
		ANLA,#0FH
		MOV30H,A
		MOVA,@R0
		SWAPA
		ANLA,#0FH
		MOV31H,A
		MOVR0,#30
		MOVR3,#01
D01:	MOVA,R3
		MOVDPTR,#0FF01H
		MOVX@DPTR,A
		INCDPTR
		MOVA,@R0
		ADDA,0DH
		MOVCA,@A+PCDIR1:	MOVX@DPTR,A
		ACALLDL1
		MOVA,R3
		RLA
		JBACC.2,LD1
		MOVR3,A
		INCR0
		AJMPDO1
LD1:	RET
TAB:	DB0C0H,0F9H,0A4H,0B0H,99H,92H
DB82H,0F8H,80H,90H,88H,83H,0C6H
DB0A1H,86H,8EH,0FFH
DL1:	MOVR7,#2
		MOVR6.#0FFH
DL6:	DJNZR6,DL6
		DJNZR7,DL
		RET
		END单片机人机接口结束
