建筑结构施工图纸，这些知识是必知项

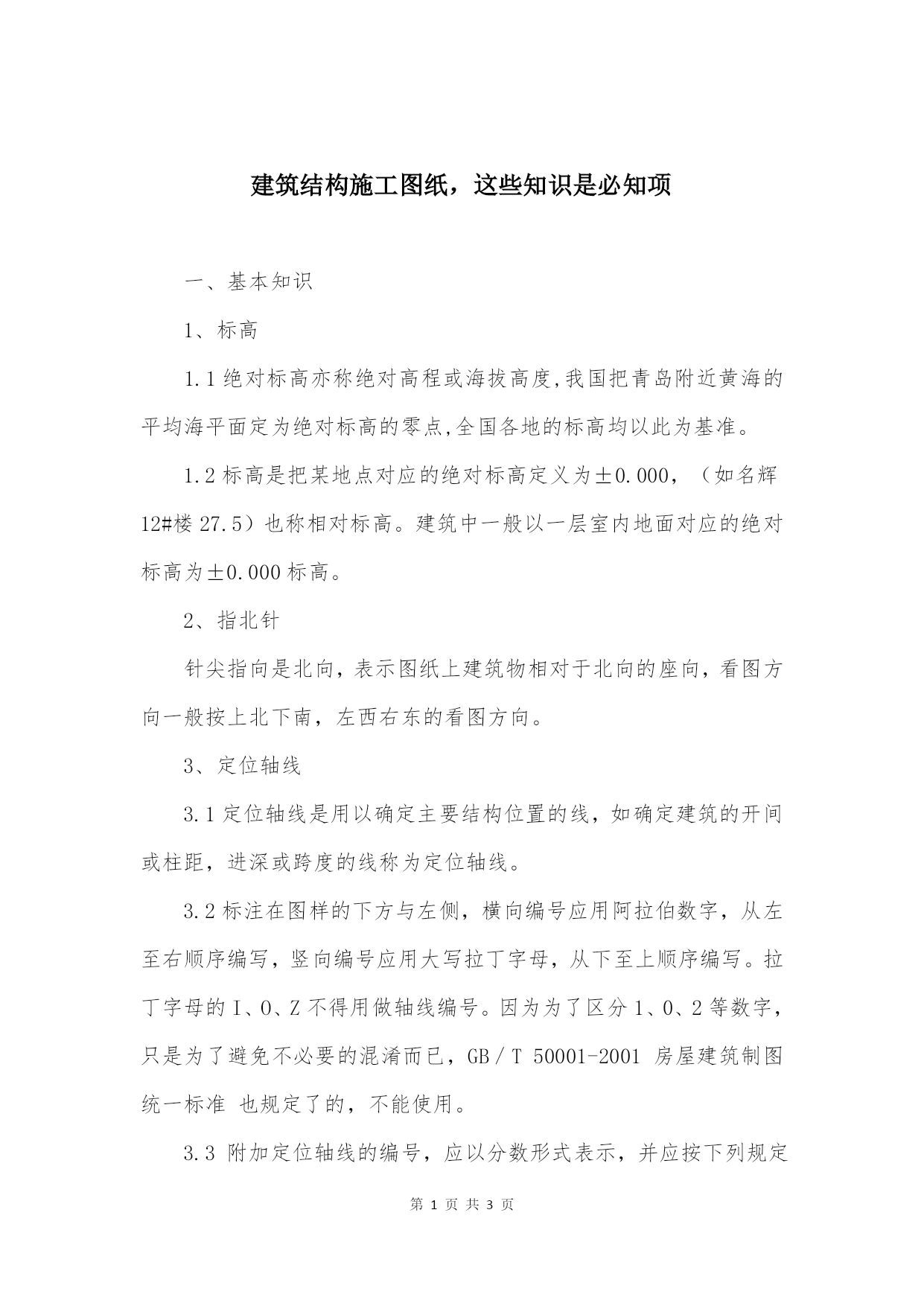

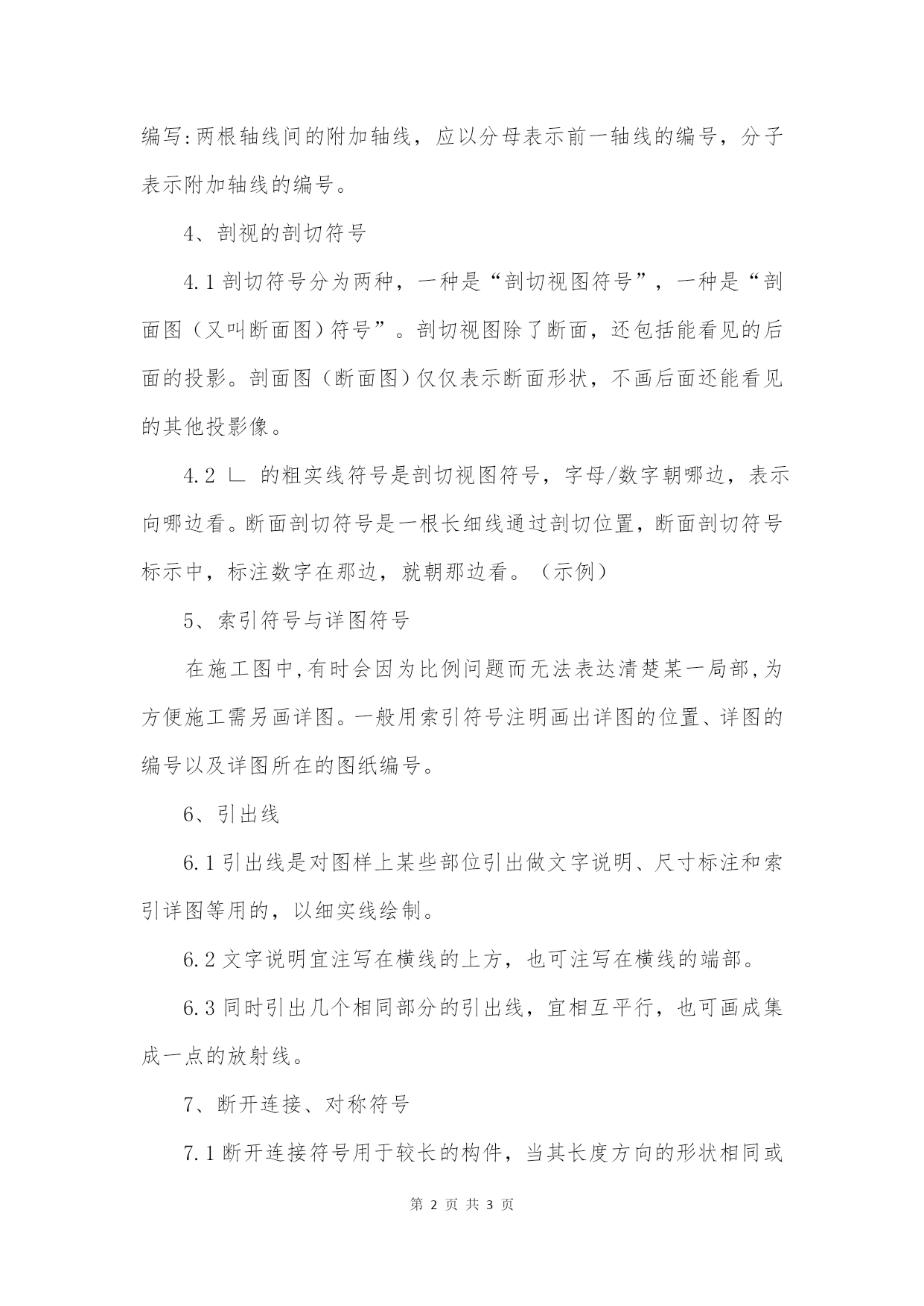

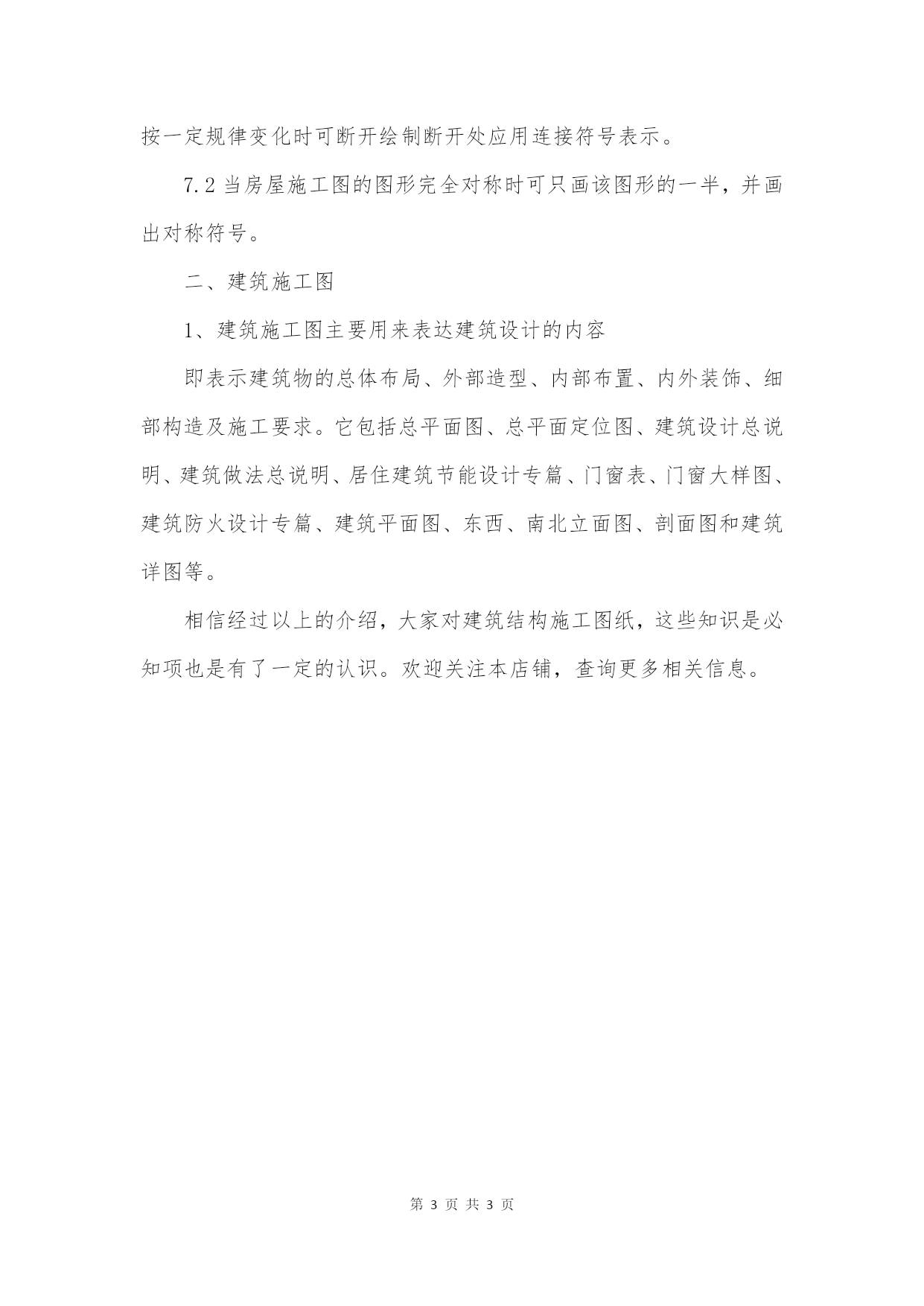

一、基本知识1、标高1.1绝对标高亦称绝对高程或海拔高度,我国把青岛附近黄海的平均海平面定为绝对标高的零点,全国各地的标高均以此为基准。1.2标高是把某地点对应的绝对标高定义为±0.000，（如名辉12#楼27.5）也称相对标高。建筑中一般以一层室内地面对应的绝对标高为±0.000标高。2、指北针针尖指向是北向，表示图纸上建筑物相对于北向的座向，看图方向一般按上北下南，左西右东的看图方向。3、定位轴线3.1定位轴线是用以确定主要结构位置的线，如确定建筑的开间或柱距，进深或跨度的线称为定位轴线。3.2标注在图样的下方与左侧，横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写。拉丁字母的I、O、Z不得用做轴线编号。因为为了区分1、0、2等数字，只是为了避免不必要的混淆而已，GB／T50001-2001房屋建筑制图统一标准也规定了的，不能使用。3.3附加定位轴线的编号，应以分数形式表示，并应按下列规定编写:两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号。4、剖视的剖切符号4.1剖切符号分为两种，一种是“剖切视图符号”，一种是“剖面图（又叫断面图）符号”。剖切视图除了断面，还包括能看见的后面的投影。剖面图（断面图）仅仅表示断面形状，不画后面还能看见的其他投影像。4.2∟的粗实线符号是剖切视图符号，字母/数字朝哪边，表示向哪边看。断面剖切符号是一根长细线通过剖切位置，断面剖切符号标示中，标注数字在那边，就朝那边看。（示例）5、索引符号与详图符号在施工图中,有时会因为比例问题而无法表达清楚某一局部,为方便施工需另画详图。一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。6、引出线6.1引出线是对图样上某些部位引出做文字说明、尺寸标注和索引详图等用的，以细实线绘制。6.2文字说明宜注写在横线的上方，也可注写在横线的端部。6.3同时引出几个相同部分的引出线，宜相互平行，也可画成集成一点的放射线。7、断开连接、对称符号7.1断开连接符号用于较长的构件，当其长度方向的形状相同或按一定规律变化时可断开绘制断开处应用连接符号表示。7.2当房屋施工图的图形完全对称时可只画该图形的一半，并画出对称符号。二、建筑施工图1、建筑施工图主要用来表达建筑设计的内容即表示建筑物的总体布局、外部造型、内部布置、内外装饰、细部构造及施工要求。它包括总平面图、总平面定位图、建筑设计总说明、建筑做法总说明、居住建筑节能设计专篇、门窗表、门窗大样图、建筑防火设计专篇、建筑平面图、东西、南北立面图、剖面图和建筑详图等。相信经过以上的介绍，大家对建筑结构施工图纸，这些知识是必知项也是有了一定的认识。欢迎关注本店铺，查询更多相关信息。
