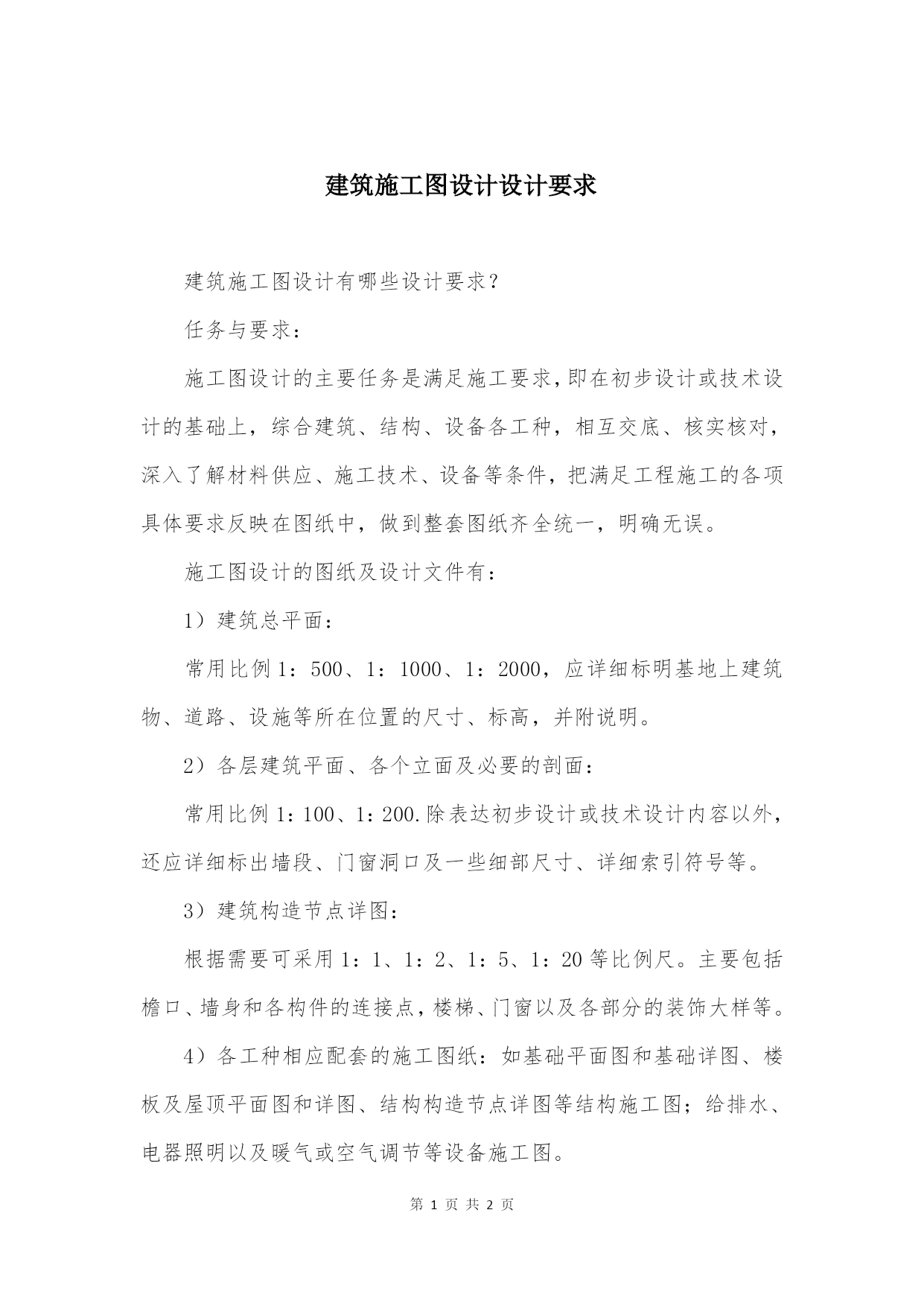

建筑施工图设计设计要求

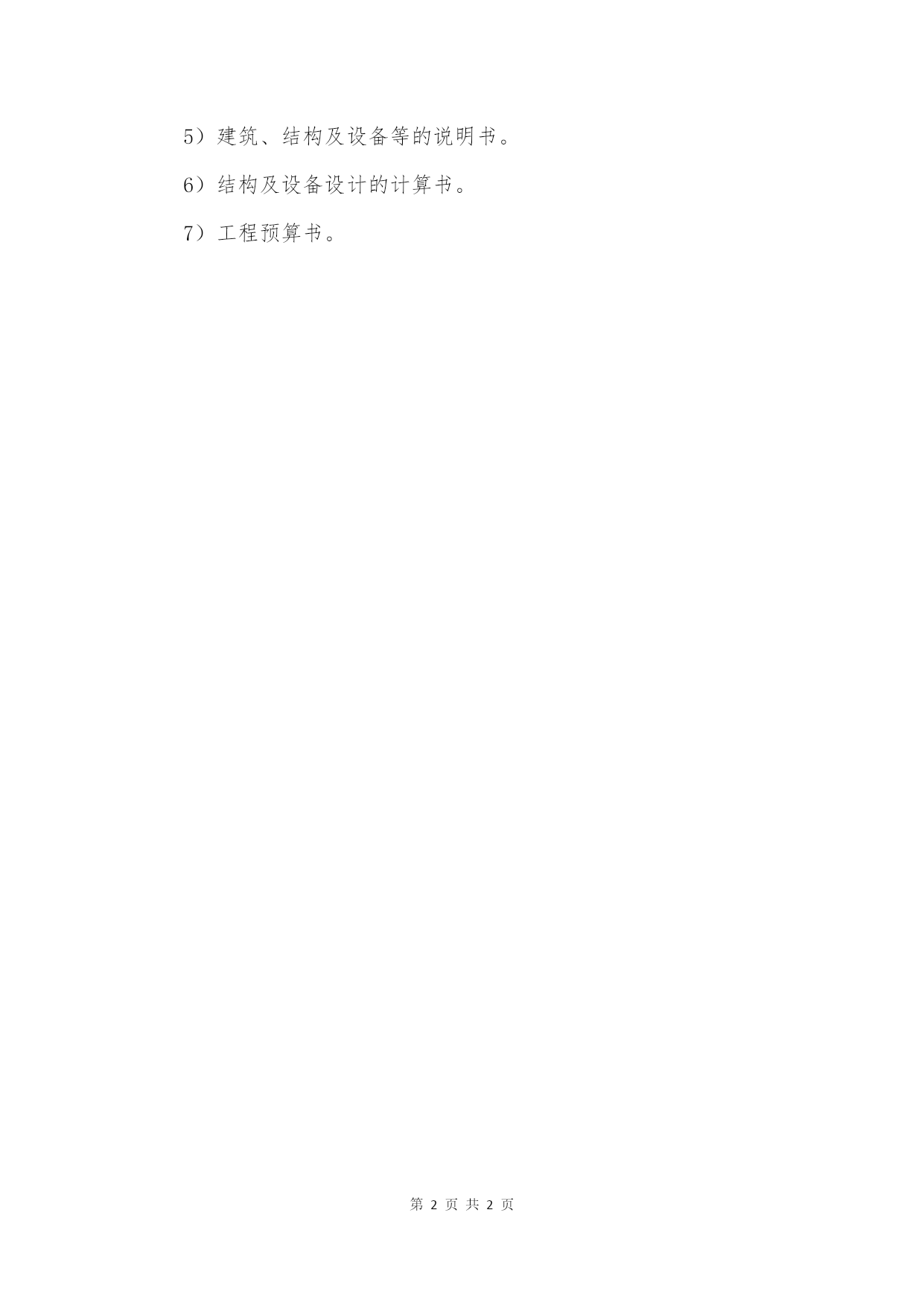

建筑施工图设计有哪些设计要求？任务与要求：施工图设计的主要任务是满足施工要求，即在初步设计或技术设计的基础上，综合建筑、结构、设备各工种，相互交底、核实核对，深入了解材料供应、施工技术、设备等条件，把满足工程施工的各项具体要求反映在图纸中，做到整套图纸齐全统一，明确无误。施工图设计的图纸及设计文件有：1）建筑总平面：常用比例1：500、1：1000、1：2000，应详细标明基地上建筑物、道路、设施等所在位置的尺寸、标高，并附说明。2）各层建筑平面、各个立面及必要的剖面：常用比例1：100、1：200.除表达初步设计或技术设计内容以外，还应详细标出墙段、门窗洞口及一些细部尺寸、详细索引符号等。3）建筑构造节点详图：根据需要可采用1：1、1：2、1：5、1：20等比例尺。主要包括檐口、墙身和各构件的连接点，楼梯、门窗以及各部分的装饰大样等。4）各工种相应配套的施工图纸：如基础平面图和基础详图、楼板及屋顶平面图和详图、结构构造节点详图等结构施工图；给排水、电器照明以及暖气或空气调节等设备施工图。5）建筑、结构及设备等的说明书。6）结构及设备设计的计算书。7）工程预算书。
