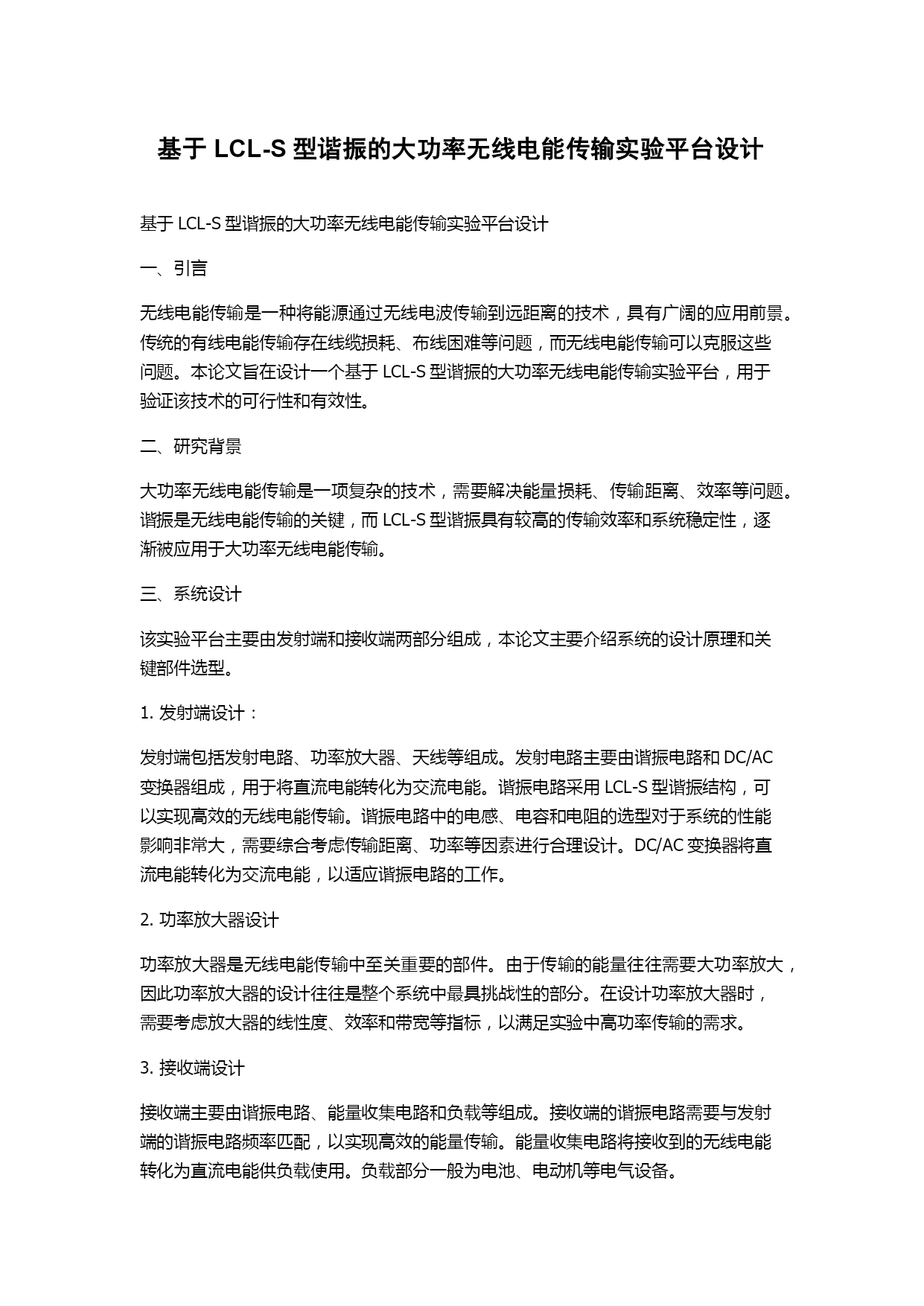

基于LCL-S型谐振的大功率无线电能传输实验平台设计
基于LCL-S型谐振的大功率无线电能传输实验平台设计
一、引言
无线电能传输是一种将能源通过无线电波传输到远距离的技术，具有广阔的应用前景。传统的有线电能传输存在线缆损耗、布线困难等问题，而无线电能传输可以克服这些问题。本论文旨在设计一个基于LCL-S型谐振的大功率无线电能传输实验平台，用于验证该技术的可行性和有效性。
二、研究背景
大功率无线电能传输是一项复杂的技术，需要解决能量损耗、传输距离、效率等问题。谐振是无线电能传输的关键，而LCL-S型谐振具有较高的传输效率和系统稳定性，逐渐被应用于大功率无线电能传输。
三、系统设计
该实验平台主要由发射端和接收端两部分组成，本论文主要介绍系统的设计原理和关键部件选型。
1.发射端设计：
发射端包括发射电路、功率放大器、天线等组成。发射电路主要由谐振电路和DC/AC变换器组成，用于将直流电能转化为交流电能。谐振电路采用LCL-S型谐振结构，可以实现高效的无线电能传输。谐振电路中的电感、电容和电阻的选型对于系统的性能影响非常大，需要综合考虑传输距离、功率等因素进行合理设计。DC/AC变换器将直流电能转化为交流电能，以适应谐振电路的工作。
2.功率放大器设计
功率放大器是无线电能传输中至关重要的部件。由于传输的能量往往需要大功率放大，因此功率放大器的设计往往是整个系统中最具挑战性的部分。在设计功率放大器时，需要考虑放大器的线性度、效率和带宽等指标，以满足实验中高功率传输的需求。
3.接收端设计
接收端主要由谐振电路、能量收集电路和负载等组成。接收端的谐振电路需要与发射端的谐振电路频率匹配，以实现高效的能量传输。能量收集电路将接收到的无线电能转化为直流电能供负载使用。负载部分一般为电池、电动机等电气设备。

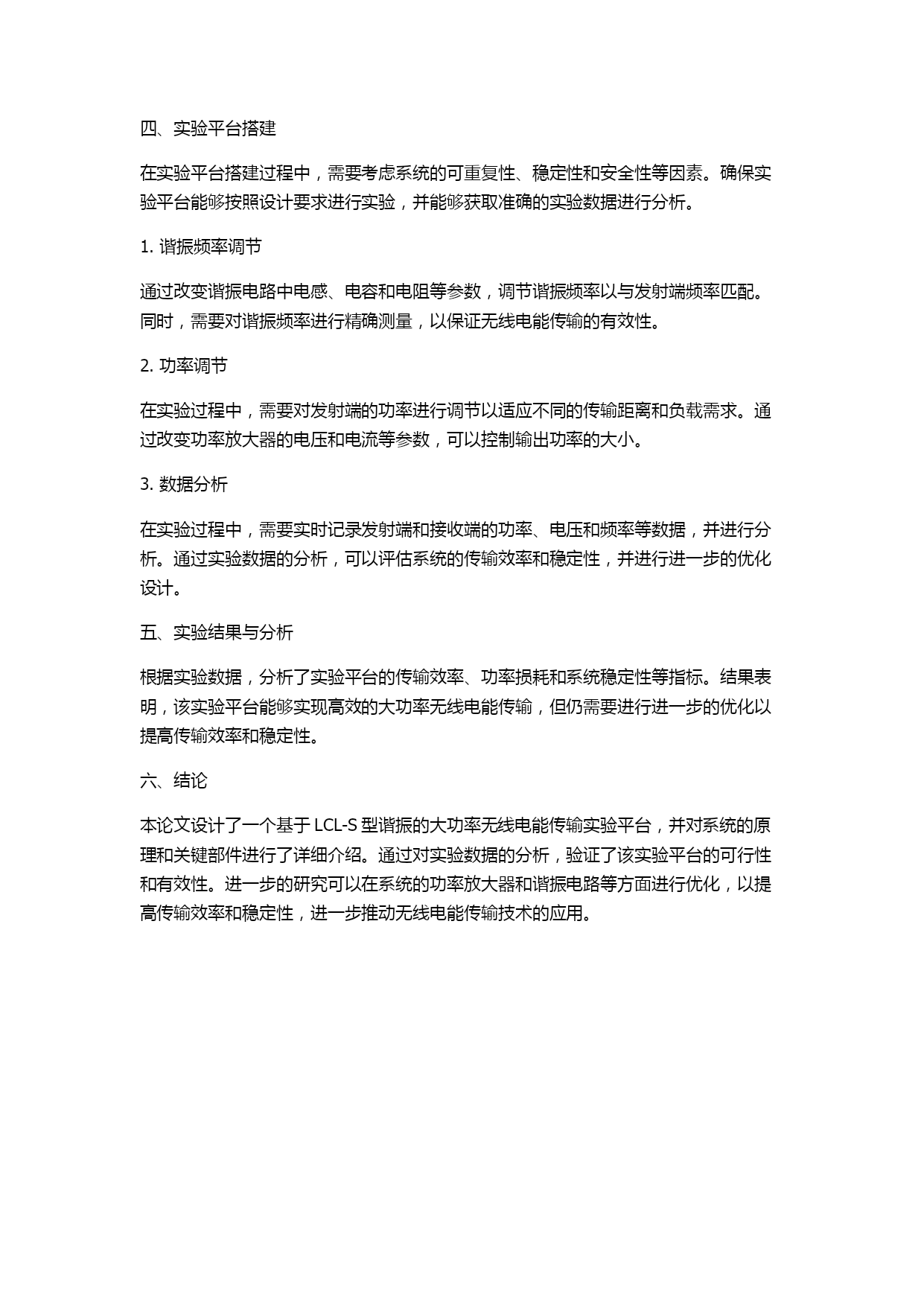

四、实验平台搭建
在实验平台搭建过程中，需要考虑系统的可重复性、稳定性和安全性等因素。确保实验平台能够按照设计要求进行实验，并能够获取准确的实验数据进行分析。
1.谐振频率调节
通过改变谐振电路中电感、电容和电阻等参数，调节谐振频率以与发射端频率匹配。同时，需要对谐振频率进行精确测量，以保证无线电能传输的有效性。
2.功率调节
在实验过程中，需要对发射端的功率进行调节以适应不同的传输距离和负载需求。通过改变功率放大器的电压和电流等参数，可以控制输出功率的大小。
3.数据分析
在实验过程中，需要实时记录发射端和接收端的功率、电压和频率等数据，并进行分析。通过实验数据的分析，可以评估系统的传输效率和稳定性，并进行进一步的优化设计。
五、实验结果与分析
根据实验数据，分析了实验平台的传输效率、功率损耗和系统稳定性等指标。结果表明，该实验平台能够实现高效的大功率无线电能传输，但仍需要进行进一步的优化以提高传输效率和稳定性。
六、结论
本论文设计了一个基于LCL-S型谐振的大功率无线电能传输实验平台，并对系统的原理和关键部件进行了详细介绍。通过对实验数据的分析，验证了该实验平台的可行性和有效性。进一步的研究可以在系统的功率放大器和谐振电路等方面进行优化，以提高传输效率和稳定性，进一步推动无线电能传输技术的应用。
