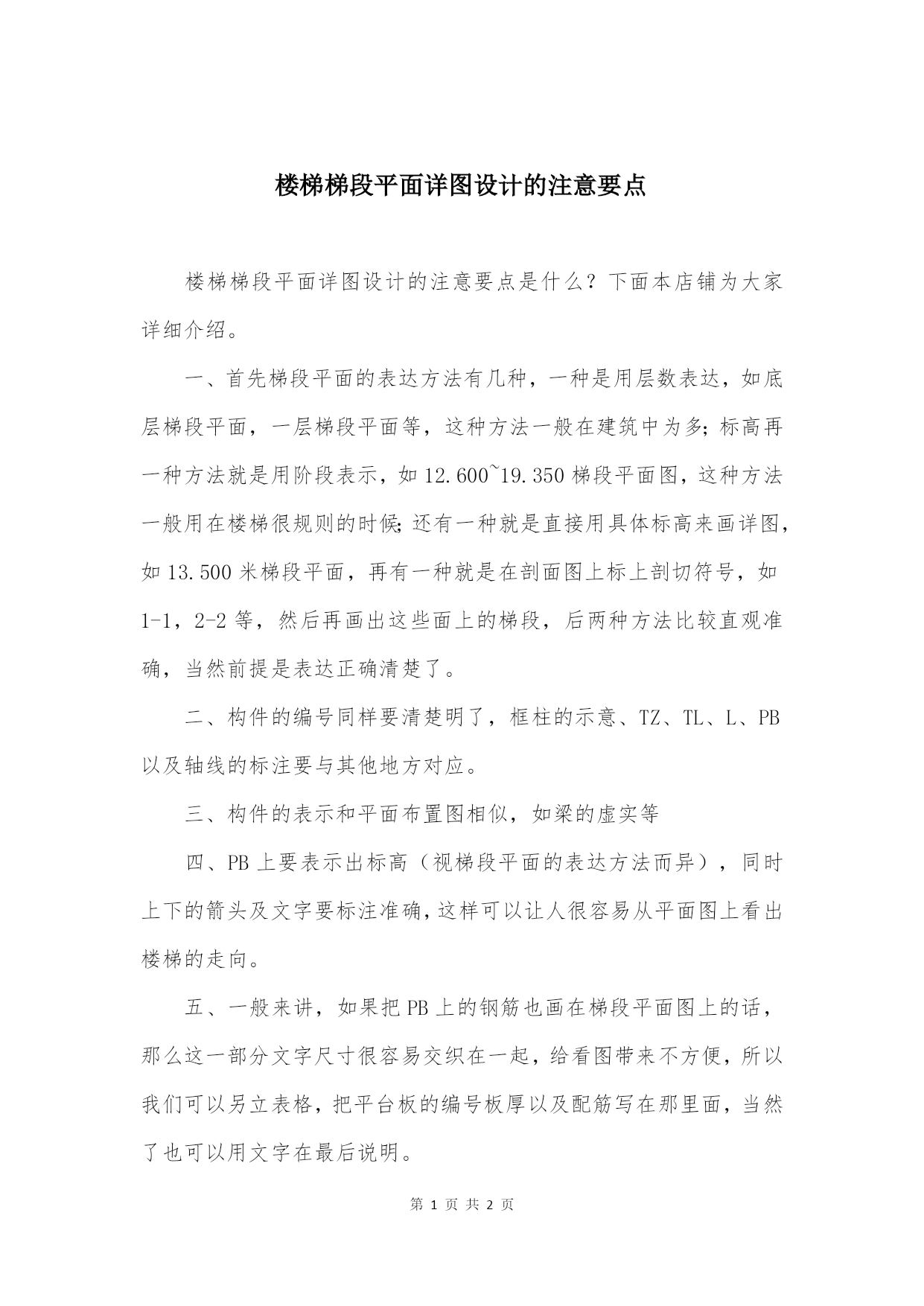

楼梯梯段平面详图设计的注意要点

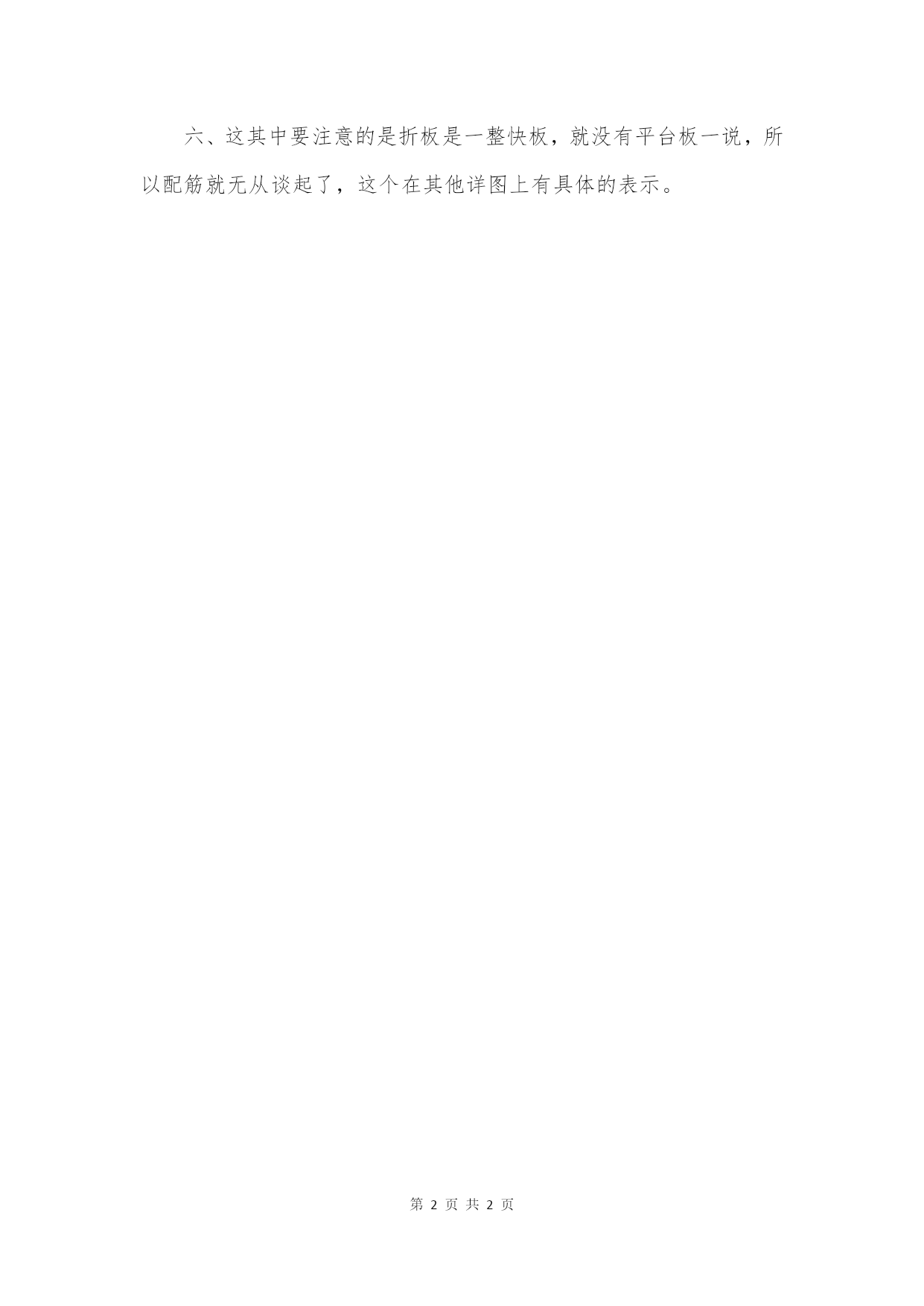

楼梯梯段平面详图设计的注意要点是什么？下面本店铺为大家详细介绍。一、首先梯段平面的表达方法有几种，一种是用层数表达，如底层梯段平面，一层梯段平面等，这种方法一般在建筑中为多；标高再一种方法就是用阶段表示，如12.600~19.350梯段平面图，这种方法一般用在楼梯很规则的时候；还有一种就是直接用具体标高来画详图，如13.500米梯段平面，再有一种就是在剖面图上标上剖切符号，如1-1，2-2等，然后再画出这些面上的梯段，后两种方法比较直观准确，当然前提是表达正确清楚了。二、构件的编号同样要清楚明了，框柱的示意、TZ、TL、L、PB以及轴线的标注要与其他地方对应。三、构件的表示和平面布置图相似，如梁的虚实等四、PB上要表示出标高（视梯段平面的表达方法而异），同时上下的箭头及文字要标注准确，这样可以让人很容易从平面图上看出楼梯的走向。五、一般来讲，如果把PB上的钢筋也画在梯段平面图上的话，那么这一部分文字尺寸很容易交织在一起，给看图带来不方便，所以我们可以另立表格，把平台板的编号板厚以及配筋写在那里面，当然了也可以用文字在最后说明。六、这其中要注意的是折板是一整快板，就没有平台板一说，所以配筋就无从谈起了，这个在其他详图上有具体的表示。
