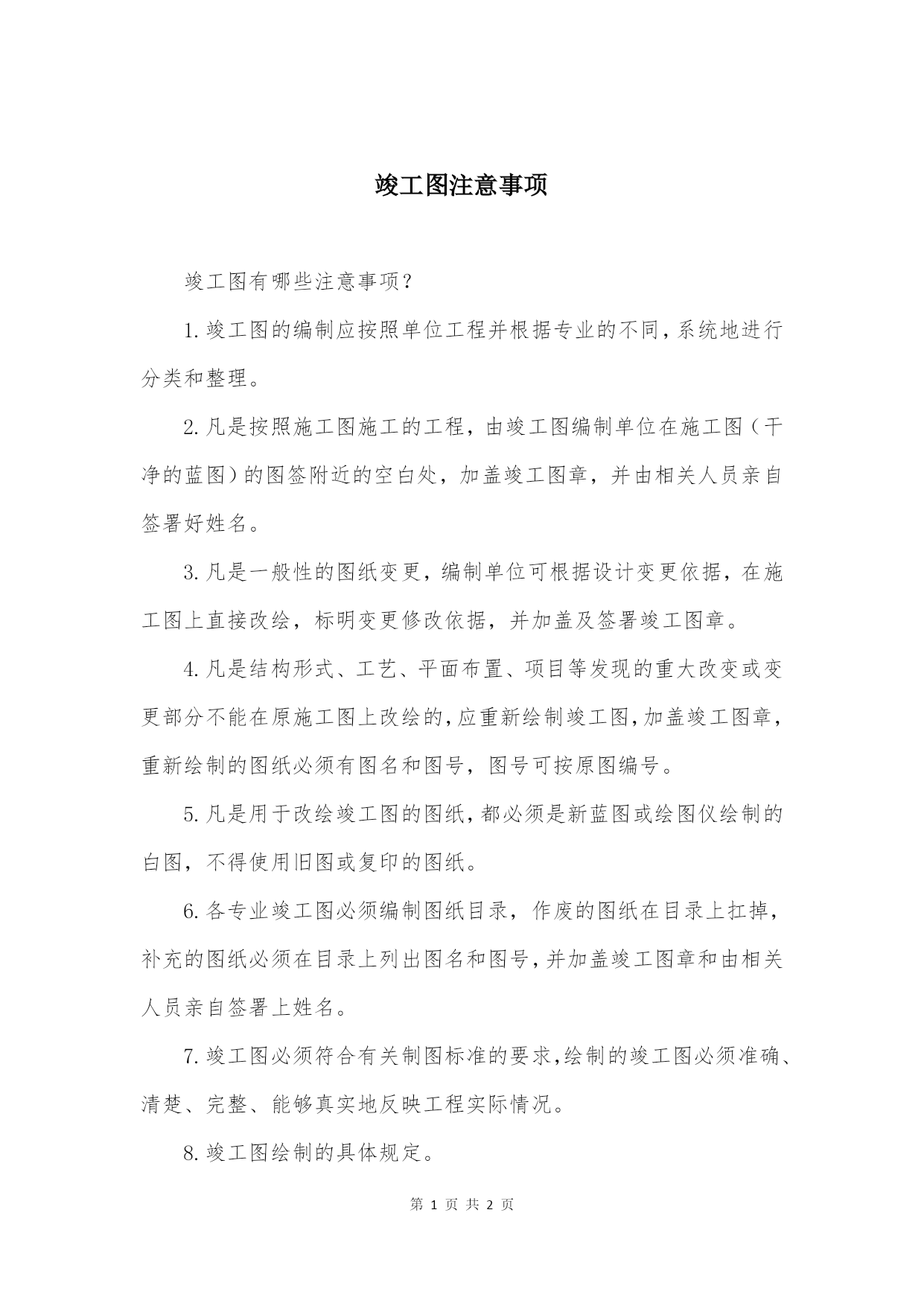

竣工图注意事项

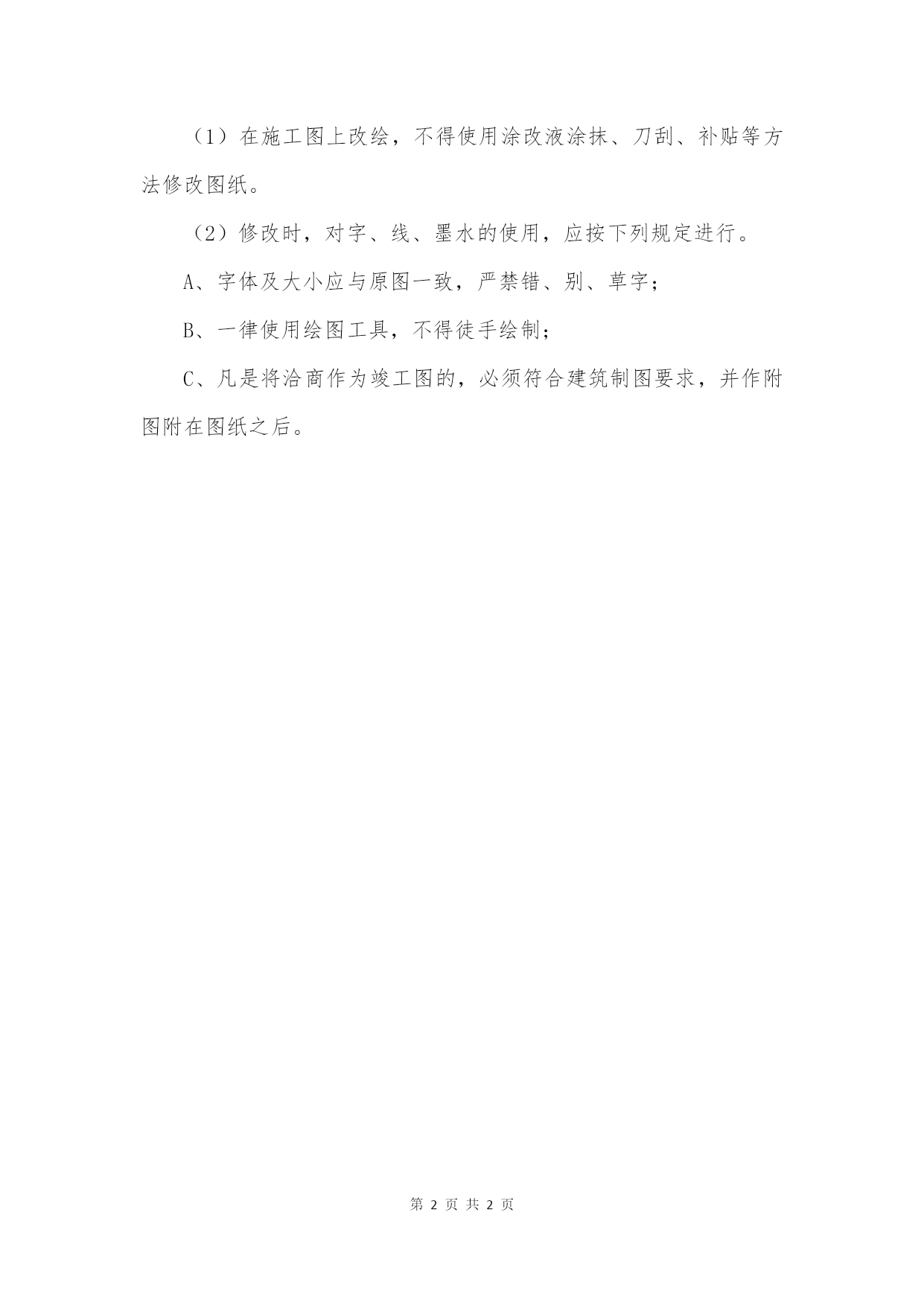

竣工图有哪些注意事项？1.竣工图的编制应按照单位工程并根据专业的不同，系统地进行分类和整理。2.凡是按照施工图施工的工程，由竣工图编制单位在施工图（干净的蓝图）的图签附近的空白处，加盖竣工图章，并由相关人员亲自签署好姓名。3.凡是一般性的图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，标明变更修改依据，并加盖及签署竣工图章。4.凡是结构形式、工艺、平面布置、项目等发现的重大改变或变更部分不能在原施工图上改绘的，应重新绘制竣工图，加盖竣工图章，重新绘制的图纸必须有图名和图号，图号可按原图编号。5.凡是用于改绘竣工图的图纸，都必须是新蓝图或绘图仪绘制的白图，不得使用旧图或复印的图纸。6.各专业竣工图必须编制图纸目录，作废的图纸在目录上扛掉，补充的图纸必须在目录上列出图名和图号，并加盖竣工图章和由相关人员亲自签署上姓名。7.竣工图必须符合有关制图标准的要求，绘制的竣工图必须准确、清楚、完整、能够真实地反映工程实际情况。8.竣工图绘制的具体规定。（1）在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。（2）修改时，对字、线、墨水的使用，应按下列规定进行。A、字体及大小应与原图一致，严禁错、别、草字；B、一律使用绘图工具，不得徒手绘制；C、凡是将洽商作为竣工图的，必须符合建筑制图要求，并作附图附在图纸之后。
