建筑总图竖向设计5大要点

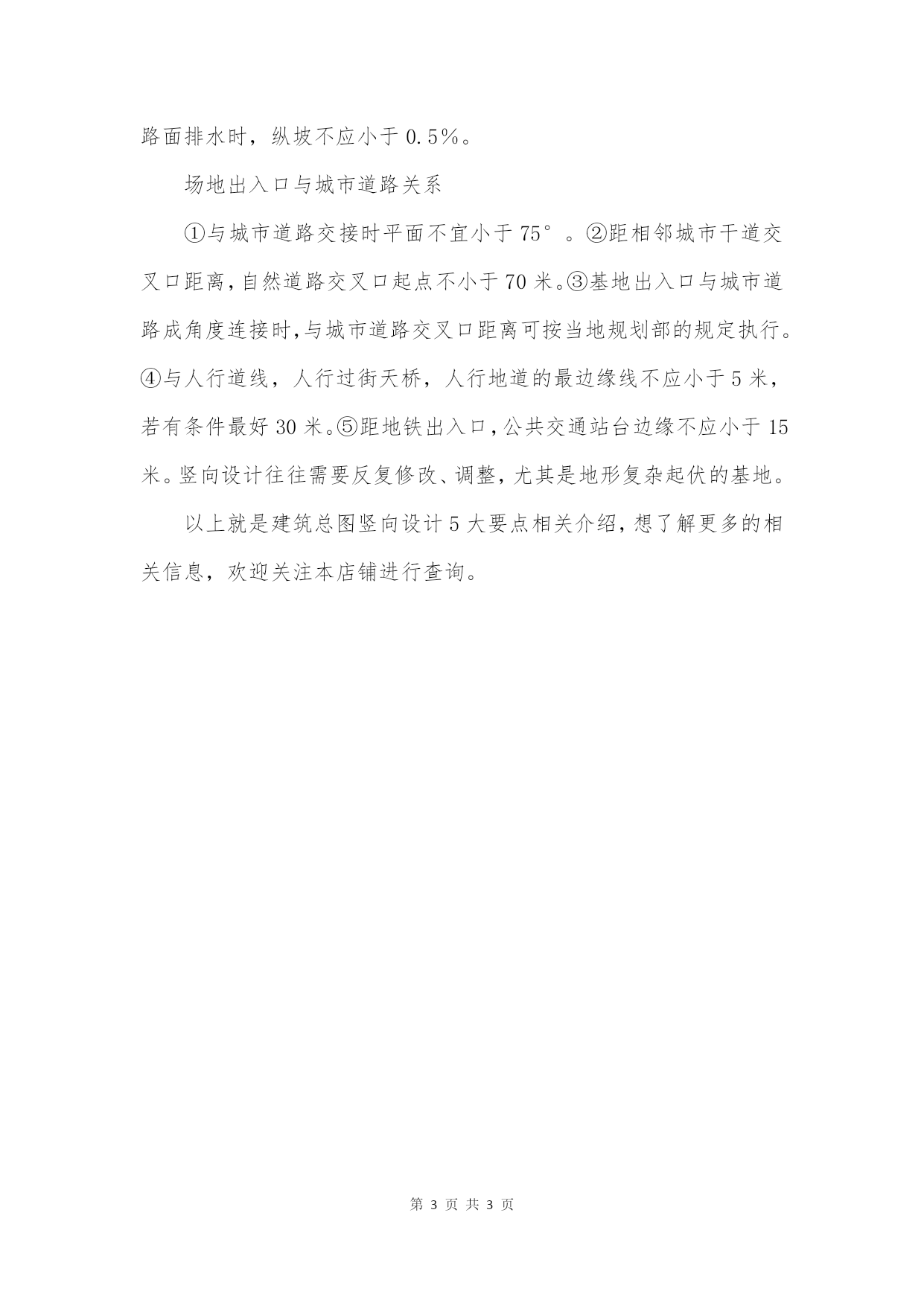

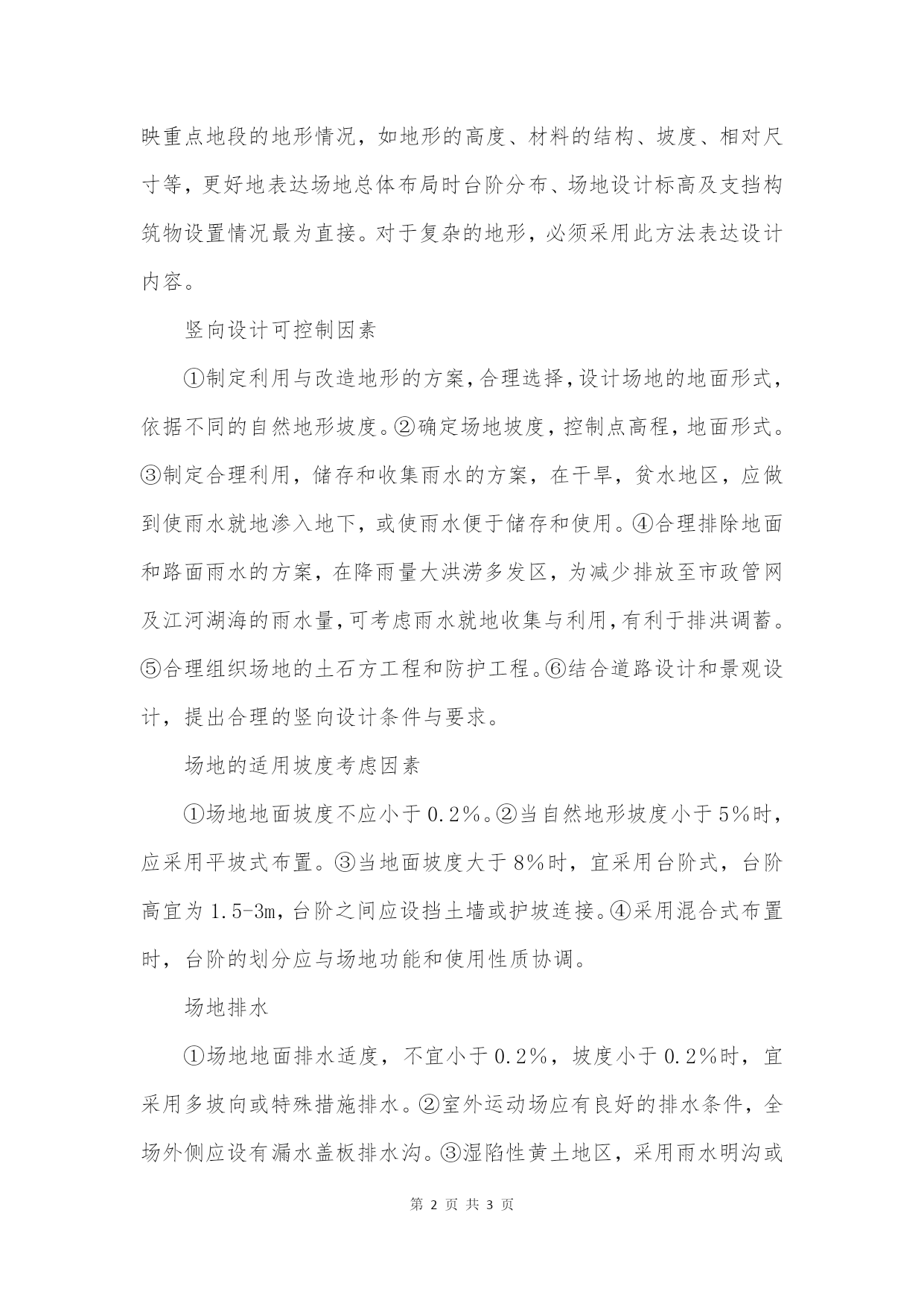

建筑看得见摸得着，谁都能刻意说两嘴。而城市太大，又难以作出足够撑起一段茶余饭后谈资评价：通俗来讲就是“没有爆点”。所以如何在建筑场地不是处在设想的地势地段而让它变得满足建设项目使用功能的要求，成为适宜建设的建筑场地。如何生成复杂、动感多变的空间形式？如何让你不再需要频繁改方案？干货来了，今天本店铺就来和你说说遇到这样地形方案应该怎么做？拿走不用谢！那就要我们在方案中进行竖向设计，考虑规划场地的地形利用和改造时，兼顾总体平面和竖向的使用功能要求，保证场地建设与使用的合理性、经济性。竖向设计的表现方法一般来说，平坦场地或对室外场地要求较高的情况常用设计等高线法表示，坡地场地常用设计标高法和局部剖面法表示。①设计标高法，该方法根据地形图上所指的地面高程，确定道路控制点(起止点、交叉点)与变坡点的设计标高和建筑室内外地坪的设计标高，以及场地内地形控制点的标高，将其注在图上。设计道路的坡度及坡向，反映为以地面排水符号(即箭头)表示不同地段、不同坡面地表水的排除方向。②设计等高线法。用等高线表示设计地面、道路、广场、停车场和绿地等的地形设计情况。③局部剖面法。可以反映重点地段的地形情况，如地形的高度、材料的结构、坡度、相对尺寸等，更好地表达场地总体布局时台阶分布、场地设计标高及支挡构筑物设置情况最为直接。对于复杂的地形，必须采用此方法表达设计内容。竖向设计可控制因素①制定利用与改造地形的方案，合理选择，设计场地的地面形式，依据不同的自然地形坡度。②确定场地坡度，控制点高程，地面形式。③制定合理利用，储存和收集雨水的方案，在干旱，贫水地区，应做到使雨水就地渗入地下，或使雨水便于储存和使用。④合理排除地面和路面雨水的方案，在降雨量大洪涝多发区，为减少排放至市政管网及江河湖海的雨水量，可考虑雨水就地收集与利用，有利于排洪调蓄。⑤合理组织场地的土石方工程和防护工程。⑥结合道路设计和景观设计，提出合理的竖向设计条件与要求。场地的适用坡度考虑因素①场地地面坡度不应小于0.2％。②当自然地形坡度小于5％时，应采用平坡式布置。③当地面坡度大于8％时，宜采用台阶式，台阶高宜为1.5-3m，台阶之间应设挡土墙或护坡连接。④采用混合式布置时，台阶的划分应与场地功能和使用性质协调。场地排水①场地地面排水适度，不宜小于0.2％，坡度小于0.2％时，宜采用多坡向或特殊措施排水。②室外运动场应有良好的排水条件，全场外侧应设有漏水盖板排水沟。③湿陷性黄土地区，采用雨水明沟或路面排水时，纵坡不应小于0.5％。场地出入口与城市道路关系①与城市道路交接时平面不宜小于75°。②距相邻城市干道交叉口距离，自然道路交叉口起点不小于70米。③基地出入口与城市道路成角度连接时，与城市道路交叉口距离可按当地规划部的规定执行。④与人行道线，人行过街天桥，人行地道的最边缘线不应小于5米，若有条件最好30米。⑤距地铁出入口，公共交通站台边缘不应小于15米。竖向设计往往需要反复修改、调整，尤其是地形复杂起伏的基地。以上就是建筑总图竖向设计5大要点相关介绍，想了解更多的相关信息，欢迎关注本店铺进行查询。
