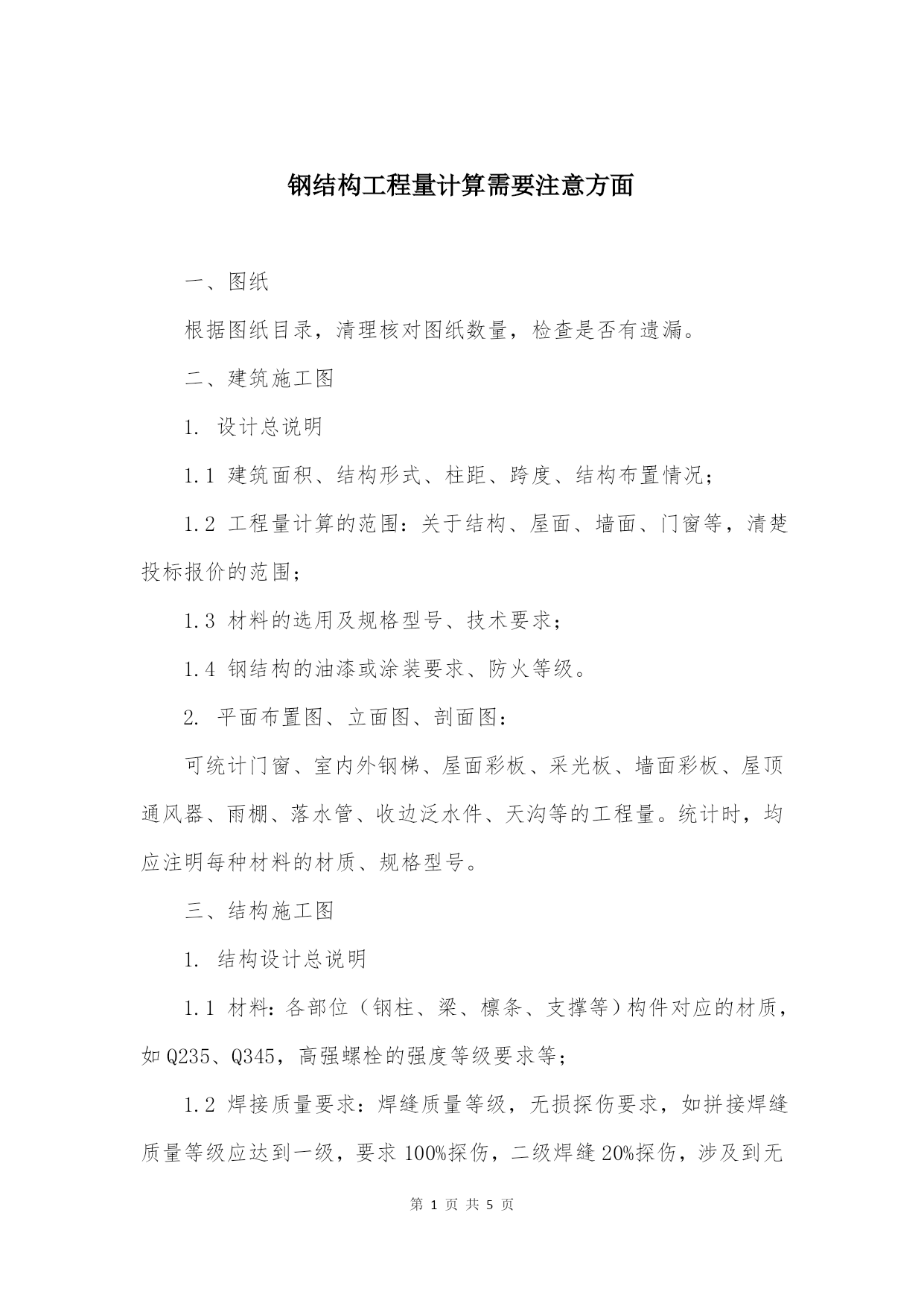

钢结构工程量计算需要注意方面

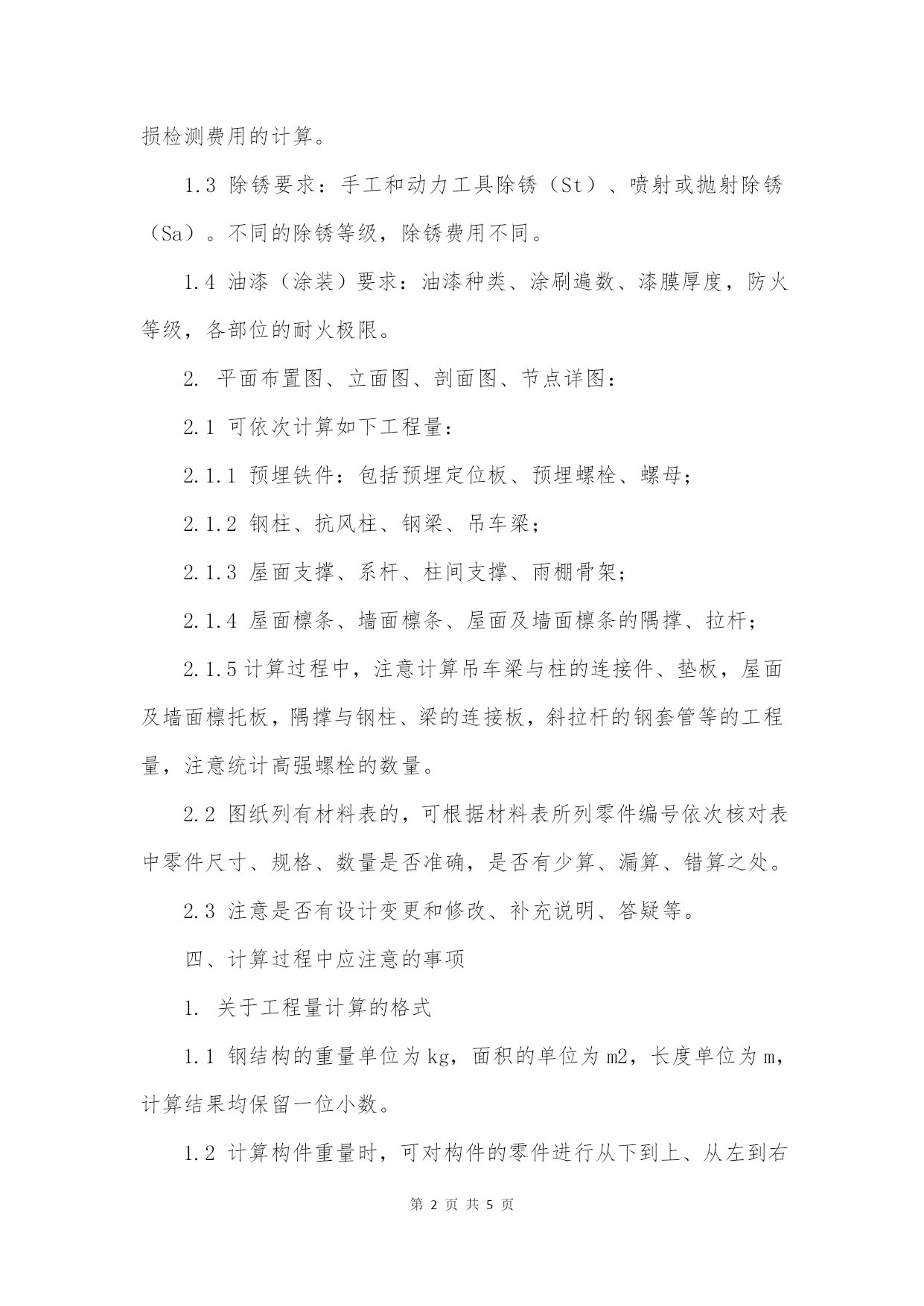

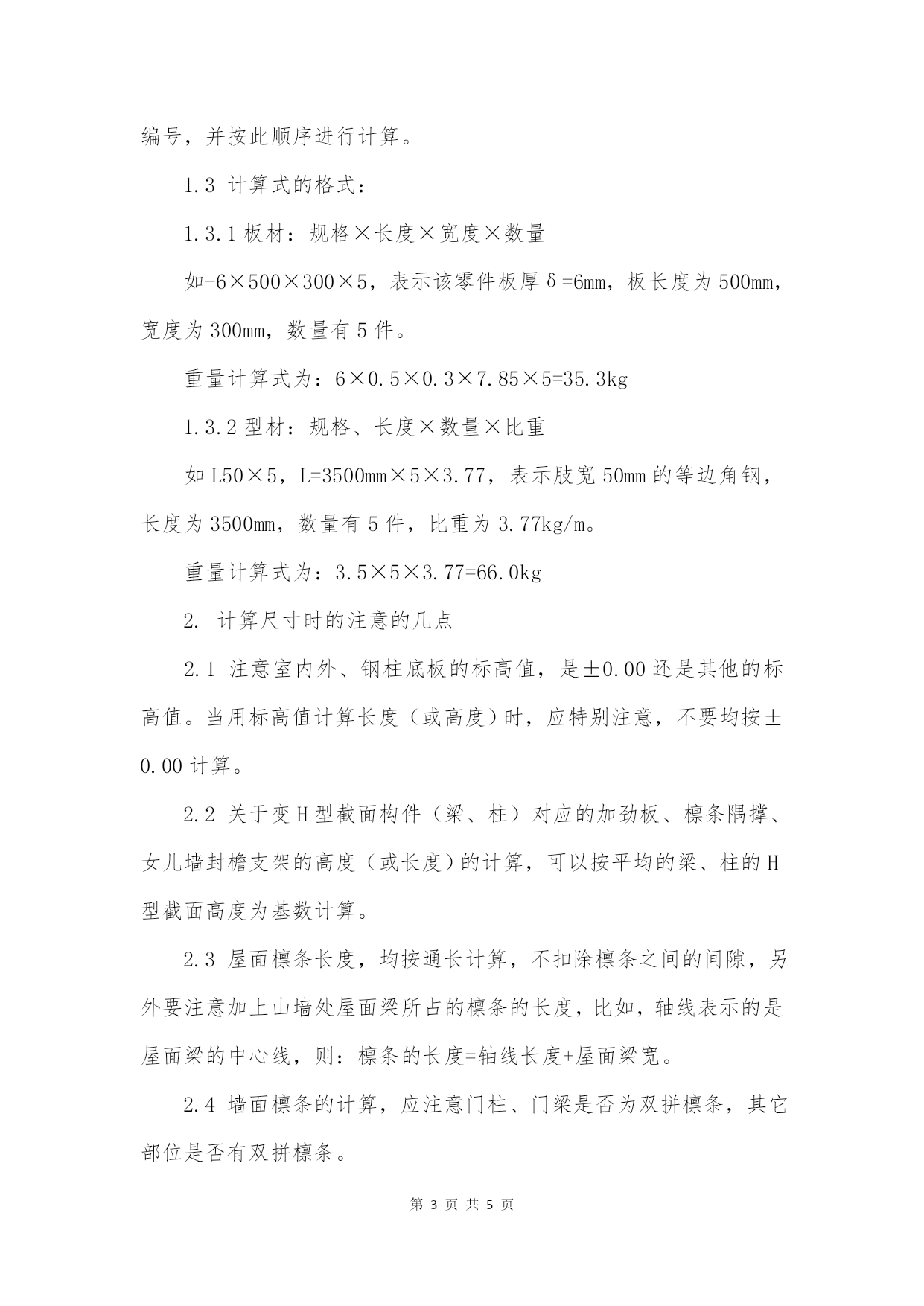

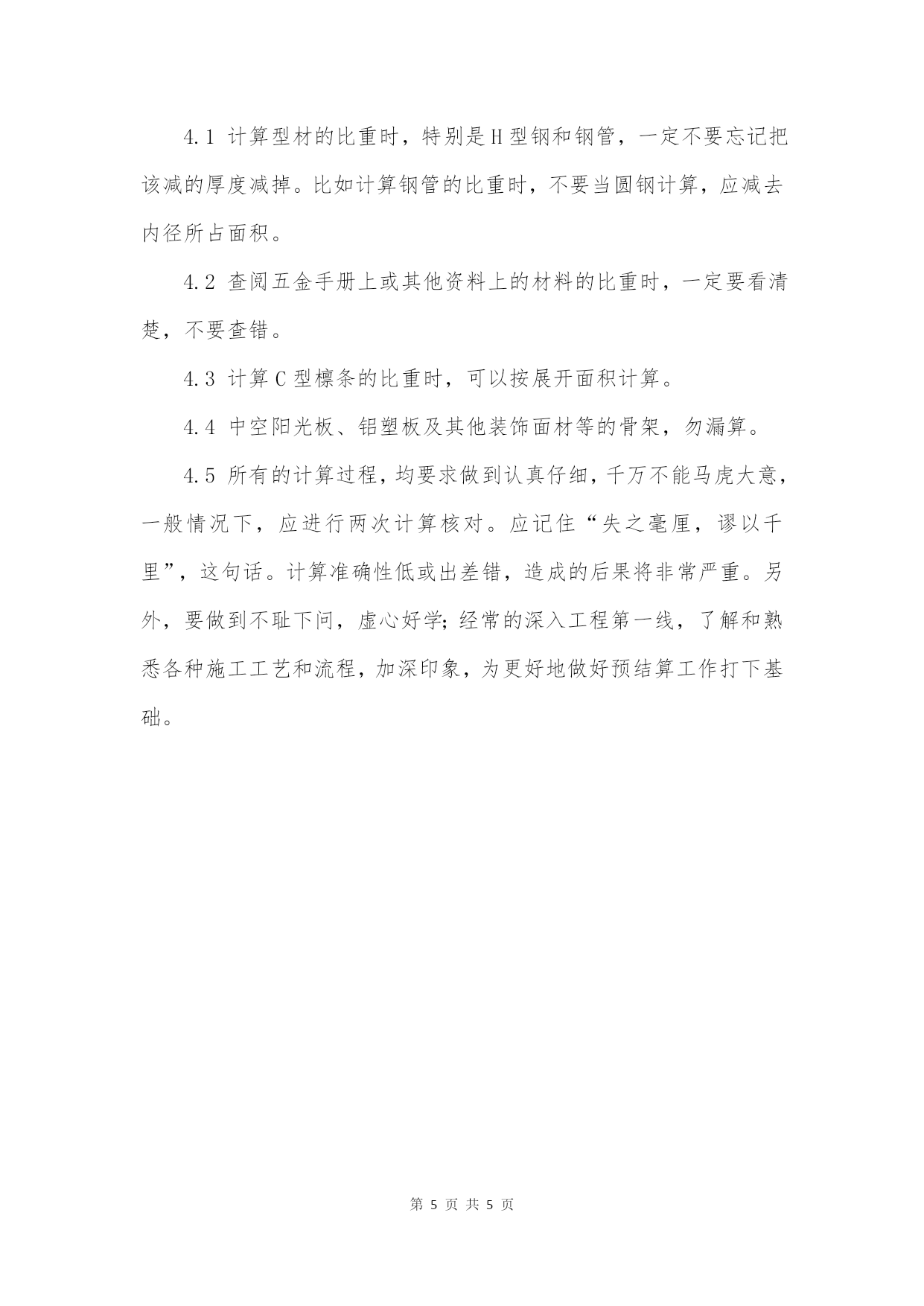

一、图纸根据图纸目录，清理核对图纸数量，检查是否有遗漏。二、建筑施工图1.设计总说明1.1建筑面积、结构形式、柱距、跨度、结构布置情况；1.2工程量计算的范围：关于结构、屋面、墙面、门窗等，清楚投标报价的范围；1.3材料的选用及规格型号、技术要求；1.4钢结构的油漆或涂装要求、防火等级。2.平面布置图、立面图、剖面图：可统计门窗、室内外钢梯、屋面彩板、采光板、墙面彩板、屋顶通风器、雨棚、落水管、收边泛水件、天沟等的工程量。统计时，均应注明每种材料的材质、规格型号。三、结构施工图1.结构设计总说明1.1材料：各部位（钢柱、梁、檩条、支撑等）构件对应的材质，如Q235、Q345，高强螺栓的强度等级要求等；1.2焊接质量要求：焊缝质量等级，无损探伤要求，如拼接焊缝质量等级应达到一级，要求100%探伤，二级焊缝20%探伤，涉及到无损检测费用的计算。1.3除锈要求：手工和动力工具除锈（St）、喷射或抛射除锈（Sa）。不同的除锈等级，除锈费用不同。1.4油漆（涂装）要求：油漆种类、涂刷遍数、漆膜厚度，防火等级，各部位的耐火极限。2.平面布置图、立面图、剖面图、节点详图：2.1可依次计算如下工程量：2.1.1预埋铁件：包括预埋定位板、预埋螺栓、螺母；2.1.2钢柱、抗风柱、钢梁、吊车梁；2.1.3屋面支撑、系杆、柱间支撑、雨棚骨架；2.1.4屋面檩条、墙面檩条、屋面及墙面檩条的隅撑、拉杆；2.1.5计算过程中，注意计算吊车梁与柱的连接件、垫板，屋面及墙面檩托板，隅撑与钢柱、梁的连接板，斜拉杆的钢套管等的工程量，注意统计高强螺栓的数量。2.2图纸列有材料表的，可根据材料表所列零件编号依次核对表中零件尺寸、规格、数量是否准确，是否有少算、漏算、错算之处。2.3注意是否有设计变更和修改、补充说明、答疑等。四、计算过程中应注意的事项1.关于工程量计算的格式1.1钢结构的重量单位为kg，面积的单位为m2，长度单位为m，计算结果均保留一位小数。1.2计算构件重量时，可对构件的零件进行从下到上、从左到右编号，并按此顺序进行计算。1.3计算式的格式：1.3.1板材：规格×长度×宽度×数量如-6×500×300×5，表示该零件板厚δ=6mm，板长度为500mm，宽度为300mm，数量有5件。重量计算式为：6×0.5×0.3×7.85×5=35.3kg1.3.2型材：规格、长度×数量×比重如L50×5，L=3500mm×5×3.77，表示肢宽50mm的等边角钢，长度为3500mm，数量有5件，比重为3.77kg/m。重量计算式为：3.5×5×3.77=66.0kg2.计算尺寸时的注意的几点2.1注意室内外、钢柱底板的标高值，是±0.00还是其他的标高值。当用标高值计算长度（或高度）时，应特别注意，不要均按±0.00计算。2.2关于变H型截面构件（梁、柱）对应的加劲板、檩条隅撑、女儿墙封檐支架的高度（或长度）的计算，可以按平均的梁、柱的H型截面高度为基数计算。2.3屋面檩条长度，均按通长计算，不扣除檩条之间的间隙，另外要注意加上山墙处屋面梁所占的檩条的长度，比如，轴线表示的是屋面梁的中心线，则：檩条的长度=轴线长度+屋面梁宽。2.4墙面檩条的计算，应注意门柱、门梁是否为双拼檩条，其它部位是否有双拼檩条。2.5拉杆的长度，按相应的檩条间距每端加50mm计算，及每根拉杆长度均增加100mm。2.6关于收边泛水件的计算2.6.1计算范围：屋脊盖板、天沟与屋面板和女儿墙接口处的泛水板、山墙与屋面板接口的泛水板、女儿墙上部的压顶泛水板、墙面转角处的收边板、门窗四周的收边板、墙面板与砖墙相接处的泛水板、墙面与雨棚相接处的泛水板、雨棚四周的收边板。如为双层板，则另计算屋面内板、墙面内板各接口处的收边件等。2.6.2关于收边泛水板的宽度：一般情况下，收边泛水件的展开宽度可以按300~400mm计算，女儿墙压顶和屋脊盖板的展开宽度按500~700mm计算。实际计算时，可按设计的相应接点详图计算。2.7变截面梁柱的腹板，投标、分包结算、成本计算时重量均按净重计算，与甲方办理结算时先按外接矩形计算。各种连接板均按外接矩形计算。3.不能重复计算的部分3.1高强螺栓：柱梁之间的连接，吊车梁之间的连接，是两个构件共用，不能一个构件计算一次。3.2屋面支撑、系杆、柱间支撑：有的施工图在柱间支撑图上表示出了屋面支撑的部分布置，而在计算屋面支撑时已经计算过了，就不应再计算，在这种情况下，要把屋面支撑和墙面支撑的图纸对照起来看。4.其它应注意的事项4.1计算型材的比重时，特别是H型钢和钢管，一定不要忘记把该减的厚度减掉。比如计算钢管的比重时，不要当圆钢计算，应
