建筑外墙防渗漏的施工控制措施.docx

第PAGE\*MERGEFORMAT8页共NUMPAGES\*MERGEFORMAT8页

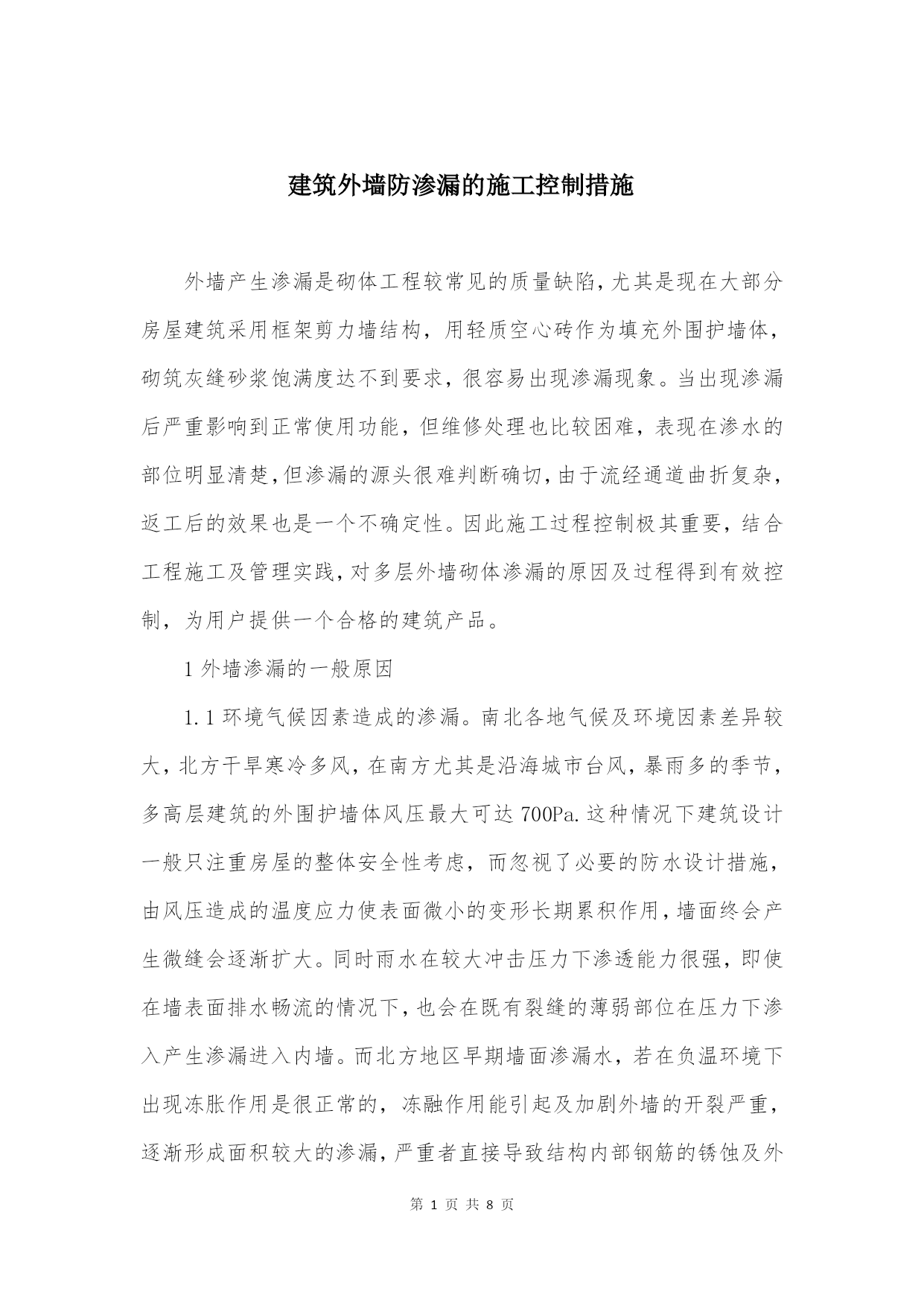

建筑外墙防渗漏的施工控制措施

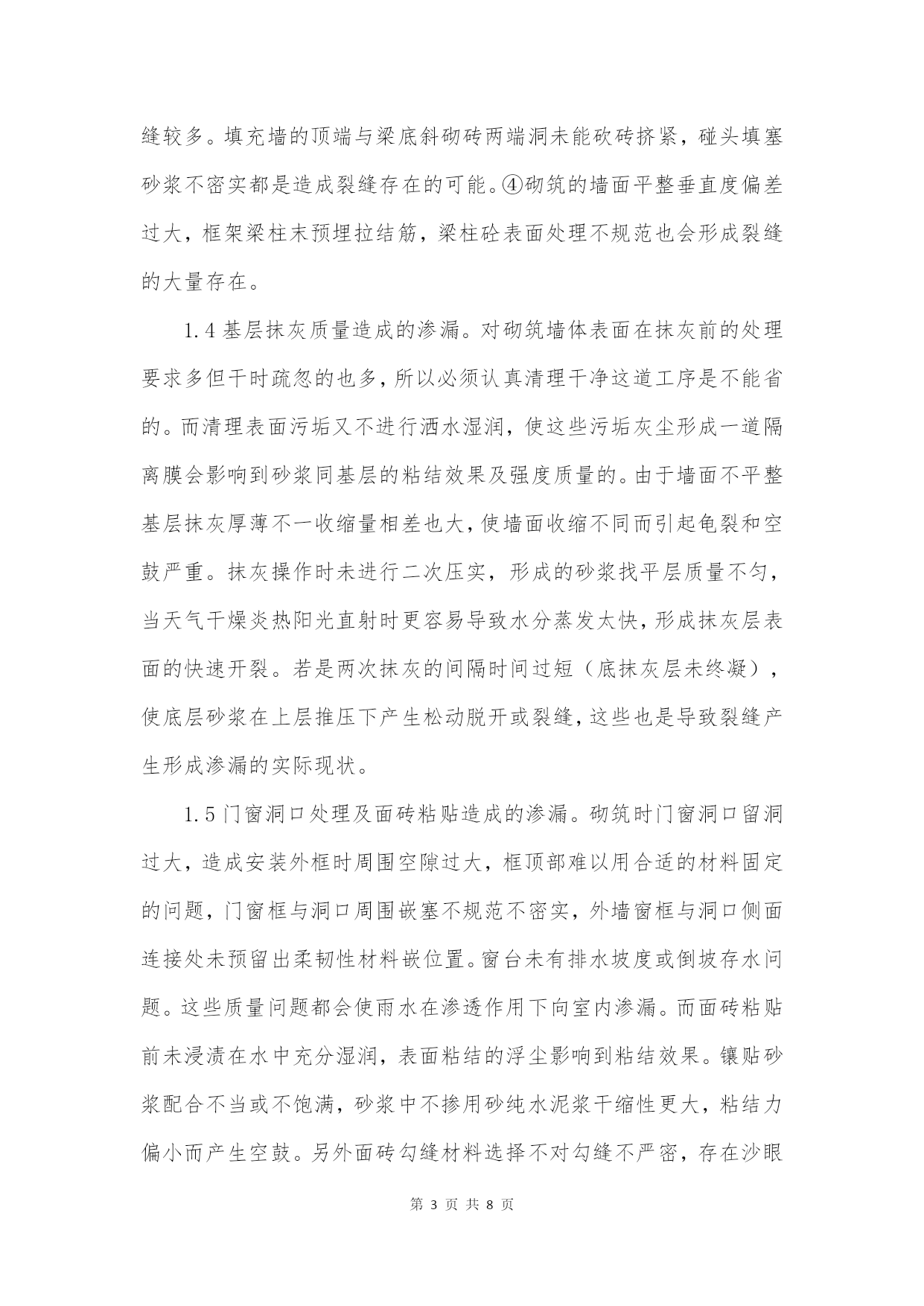

外墙产生渗漏是砌体工程较常见的质量缺陷，尤其是现在大部分房屋建筑采用框架剪力墙结构，用轻质空心砖作为填充外围护墙体，砌筑灰缝砂浆饱满度达不到要求，很容易出现渗漏现象。当出现渗漏后严重影响到正常使用功能，但维修处理也比较困难，表现在渗水的部位明显清楚，但渗漏的源头很难判断确切，由于流经通道曲折复杂，返工后的效果也是一个不确定性。因此施工过程控制极其重要，结合工程施工及管理实践，对多层外墙砌体渗漏的原因及过程得到有效控制，为用户提供一个合格的建筑产品。1外墙渗漏的一般原因1.1环境气候因素造成的渗漏。南北各地气候及环境因素差异较大，北方干旱寒冷多风，在南方尤其是沿海城市台风，暴雨多的季节，多高层建筑的外围护墙体风压最大可达700Pa.这种情况下建筑设计一般只注重房屋的整体安全性考虑，而忽视了必要的防水设计措施，由风压造成的温度应力使表面微小的变形长期累积作用，墙面终会产生微缝会逐渐扩大。同时雨水在较大冲击压力下渗透能力很强，即使在墙表面排水畅流的情况下，也会在既有裂缝的薄弱部位在压力下渗入产生渗漏进入内墙。而北方地区早期墙面渗漏水，若在负温环境下出现冻胀作用是很正常的，冻融作用能引起及加剧外墙的开裂严重，逐渐形成面积较大的渗漏，严重者直接导致结构内部钢筋的锈蚀及外饰面的材料脱落，室内墙面发霉变色。1.2砌体结构造成的渗漏。墙体的采用材料温度线膨胀系数不相同，构件及砌块之间的变形不能协调而引起墙体开裂。例钢筋砼构件的温度线膨胀系数比砖砌体高出一倍还多，即使在砼结构产生允许范围变形条件下，墙体也容易出现在墙与梁柱交界部位的纵横向有规律的裂缝。同时温度的线膨胀系数存在一定差异，按各种不同材料安装的门窗框与墙体之间，也接触的周围也出现沿框走向的裂缝，造成墙体产生裂缝的部位增加产生渗漏的机率加大。1.3施工过程中造成的渗漏。①材料本身不合格，砌块加工制作粗糙外观质量差，外形尺寸偏差超标，例截面尺寸不一致且缺棱少角较多。饰面材料质地酥松，吸水率多，色泽深浅不一，甚至出现刷后表面微裂缝。防水涂料，密封材料也存在质量的问题。②砌筑砂浆和易性差砂粒过粗或过细且含土量过多，配合比例不当随意性大，搅拌时间太短很不均匀。有些施工人员不注重砂浆强度质量，使砂浆收缩性增大且不均匀，在砌体缝中产生裂缝形成渗漏的通道。③砌筑方法的不规范，规定规定干砖不上墙但用干砖砌筑，砖吸收砂浆中的水分，在位置未最后确定时砂浆已经干燥，水泥根本没有时间进行水化，砂浆的强度达不到设计要求，也不可能得到正常增长，离散性大强度低。砌体不是象砖一样用三一砌法，采用条砌法也是铺浆过长，铺浆厚薄不一，使水平灰缝不饱满，而竖向缝更是缺少砂浆，由于砌块干燥竖缝只得批缝，表面有浆而里空虚，实际是空头或干缝。砌体转角处搭接压槎未同时进行留置了直槎，重新砌筑接槎肯定砂浆不饱满且空头缝较多。填充墙的顶端与梁底斜砌砖两端洞未能砍砖挤紧，碰头填塞砂浆不密实都是造成裂缝存在的可能。④砌筑的墙面平整垂直度偏差过大，框架梁柱末预埋拉结筋，梁柱砼表面处理不规范也会形成裂缝的大量存在。1.4基层抹灰质量造成的渗漏。对砌筑墙体表面在抹灰前的处理要求多但干时疏忽的也多，所以必须认真清理干净这道工序是不能省的。而清理表面污垢又不进行洒水湿润，使这些污垢灰尘形成一道隔离膜会影响到砂浆同基层的粘结效果及强度质量的。由于墙面不平整基层抹灰厚薄不一收缩量相差也大，使墙面收缩不同而引起龟裂和空鼓严重。抹灰操作时未进行二次压实，形成的砂浆找平层质量不匀，当天气干燥炎热阳光直射时更容易导致水分蒸发太快，形成抹灰层表面的快速开裂。若是两次抹灰的间隔时间过短（底抹灰层未终凝），使底层砂浆在上层推压下产生松动脱开或裂缝，这些也是导致裂缝产生形成渗漏的实际现状。1.5门窗洞口处理及面砖粘贴造成的渗漏。砌筑时门窗洞口留洞过大，造成安装外框时周围空隙过大，框顶部难以用合适的材料固定的问题，门窗框与洞口周围嵌塞不规范不密实，外墙窗框与洞口侧面连接处未预留出柔韧性材料嵌位置。窗台未有排水坡度或倒坡存水问题。这些质量问题都会使雨水在渗透作用下向室内渗漏。而面砖粘贴前未浸渍在水中充分湿润，表面粘结的浮尘影响到粘结效果。镶贴砂浆配合不当或不饱满，砂浆中不掺用砂纯水泥浆干缩性更大，粘结力偏小而产生空鼓。另外面砖勾缝材料选择不对勾缝不严密，存在沙眼或细微裂缝，雨水逐渐渗入使面砖底部形成蓄水层，向内渗透是自然的事。1.6施工组织管理不周而造成的渗漏。事前如未采取合理控制措施预防施工用水对下楼层砖缝砂浆的冲刷损坏，也会形成渗漏缝隙的存在。外墙脚手架眼及固定架杆孔洞末认真封堵，外抹灰末预埋分格缝条，用先抹灰再切缝的办法或分格缝设
