文物保护建筑勘察特点及工程实例

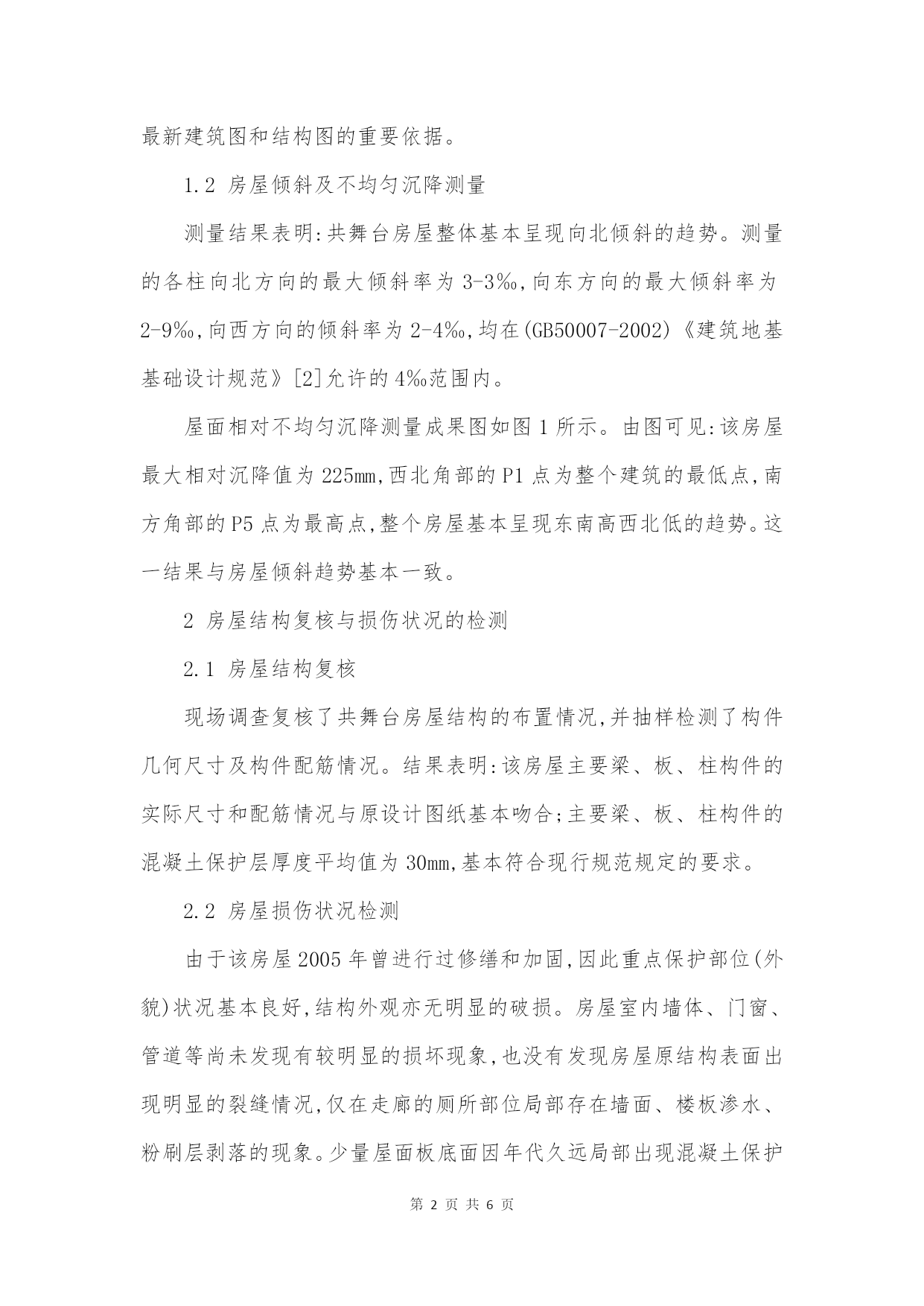

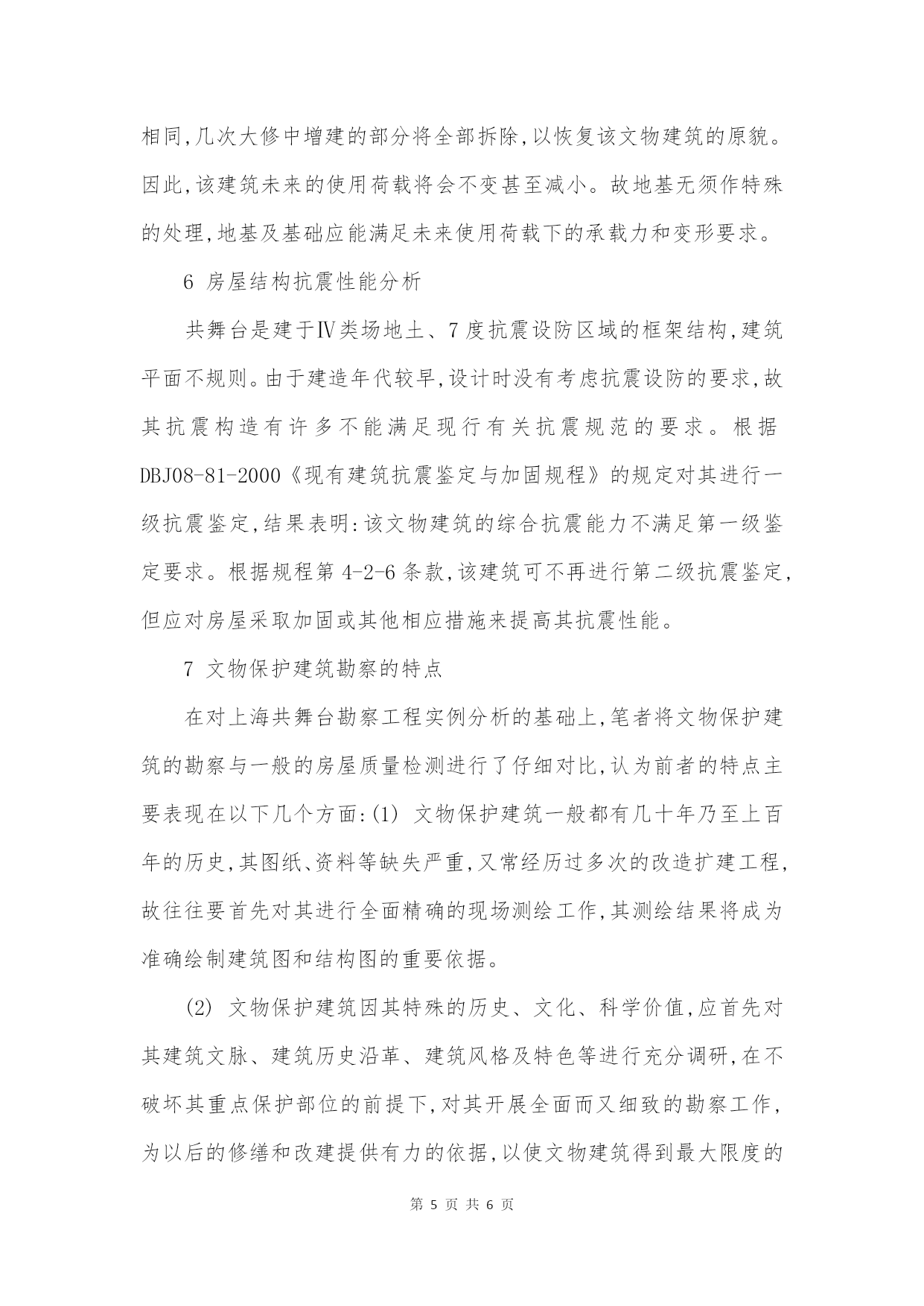

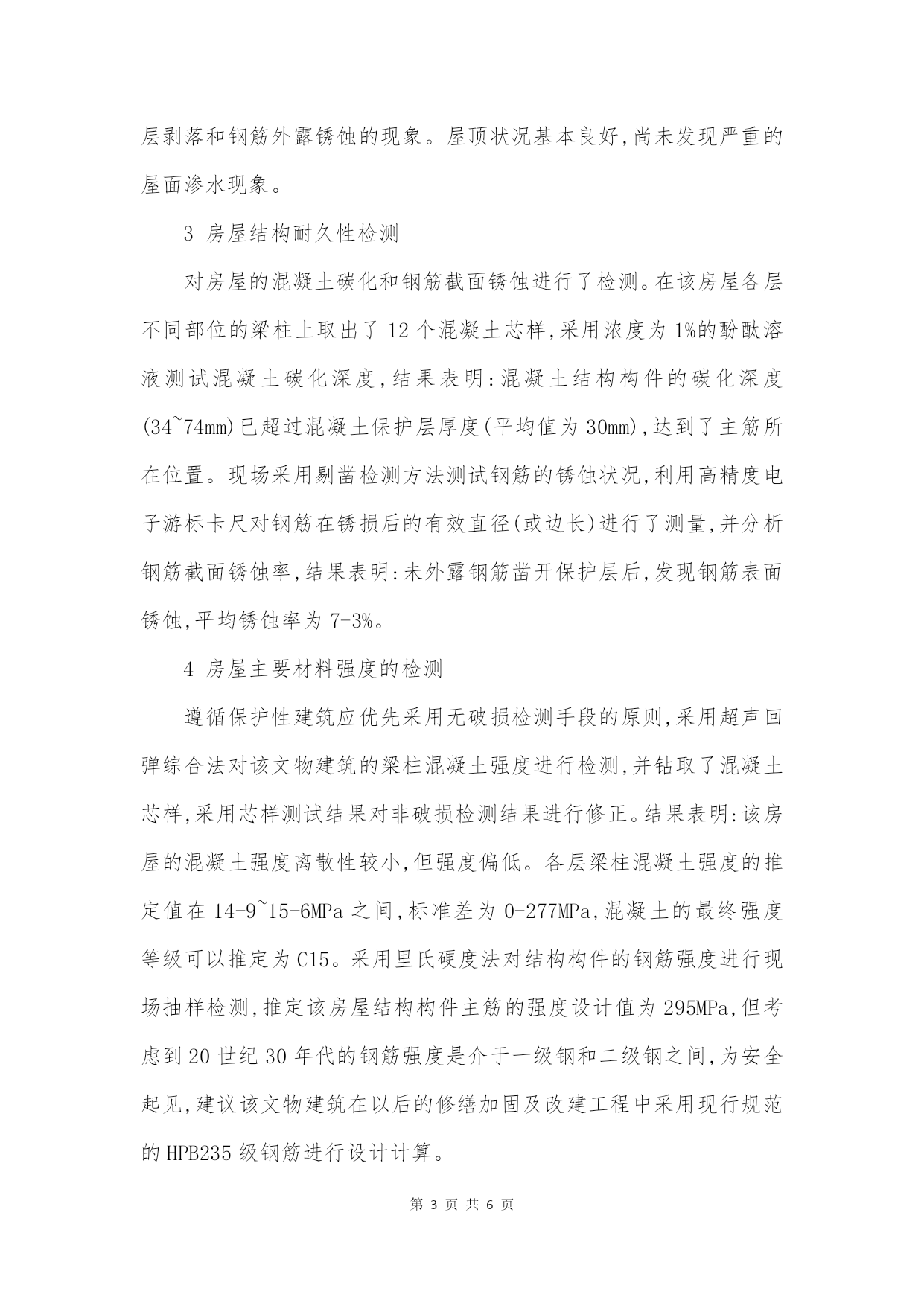

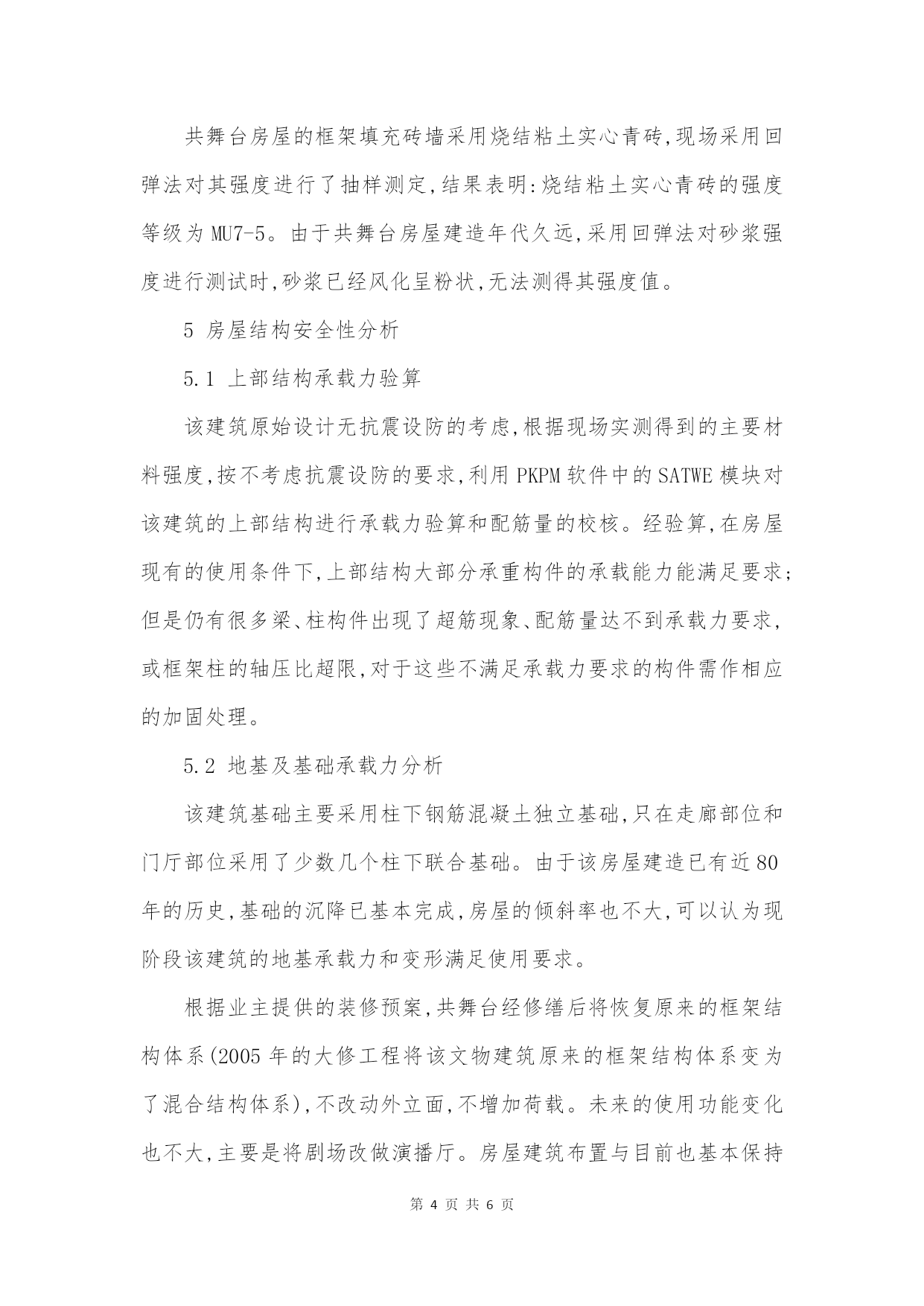

文物保护建筑勘察特点及工程实例具体内容是什么，下面本店铺为大家解答。共舞台地处上海市黄浦区延安东路433号,属大世界游乐场的一部分,1989年9月被列为上海市第一批优秀历史建筑,并被上海市人民政府公布为上海市文物保护单位,保护要求为三类。共舞台为欧式仿古风格建筑,建成于1930年。共舞台由英国人设计,原为三层现浇钢筋混凝土框架结构,楼、屋面板均为现浇楼板,采用非承重砌体砖墙进行填充和分隔。近80年来,经过多次改造和扩建工程之后,该房屋的建筑和结构平面布置与原设计图纸相比,均有了较大的改动。1房屋勘察1.1房屋现场测绘由于该建筑原始设计图纸部分缺失,又经历了多次改造扩建工程,故必须首先对其进行全面精确的现场测绘。测绘工作采用索佳set2000无棱镜反射全站仪及配套设备,在共舞台内外部各布设了一条闭合导线。依据房屋内部布设的导线闭合环,利用极坐标法采集共舞台剧场各层内部轮廓线和室内各立柱角点的坐标。再将坐标数据传输到计算机,利用南方CASS进行地形图绘制,最后得到共舞台房屋的内外轮廓边线图,房屋内外轮廓线的测绘结果将成为准确绘制共舞台最新建筑图和结构图的重要依据。1.2房屋倾斜及不均匀沉降测量测量结果表明:共舞台房屋整体基本呈现向北倾斜的趋势。测量的各柱向北方向的最大倾斜率为3-3‰,向东方向的最大倾斜率为2-9‰,向西方向的倾斜率为2-4‰,均在(GB50007-2002)《建筑地基基础设计规范》[2]允许的4‰范围内。屋面相对不均匀沉降测量成果图如图1所示。由图可见:该房屋最大相对沉降值为225mm,西北角部的P1点为整个建筑的最低点,南方角部的P5点为最高点,整个房屋基本呈现东南高西北低的趋势。这一结果与房屋倾斜趋势基本一致。2房屋结构复核与损伤状况的检测2.1房屋结构复核现场调查复核了共舞台房屋结构的布置情况,并抽样检测了构件几何尺寸及构件配筋情况。结果表明:该房屋主要梁、板、柱构件的实际尺寸和配筋情况与原设计图纸基本吻合;主要梁、板、柱构件的混凝土保护层厚度平均值为30mm,基本符合现行规范规定的要求。2.2房屋损伤状况检测由于该房屋2005年曾进行过修缮和加固,因此重点保护部位(外貌)状况基本良好,结构外观亦无明显的破损。房屋室内墙体、门窗、管道等尚未发现有较明显的损坏现象,也没有发现房屋原结构表面出现明显的裂缝情况,仅在走廊的厕所部位局部存在墙面、楼板渗水、粉刷层剥落的现象。少量屋面板底面因年代久远局部出现混凝土保护层剥落和钢筋外露锈蚀的现象。屋顶状况基本良好,尚未发现严重的屋面渗水现象。3房屋结构耐久性检测对房屋的混凝土碳化和钢筋截面锈蚀进行了检测。在该房屋各层不同部位的梁柱上取出了12个混凝土芯样,采用浓度为1%的酚酞溶液测试混凝土碳化深度,结果表明:混凝土结构构件的碳化深度(34~74mm)已超过混凝土保护层厚度(平均值为30mm),达到了主筋所在位置。现场采用剔凿检测方法测试钢筋的锈蚀状况,利用高精度电子游标卡尺对钢筋在锈损后的有效直径(或边长)进行了测量,并分析钢筋截面锈蚀率,结果表明:未外露钢筋凿开保护层后,发现钢筋表面锈蚀,平均锈蚀率为7-3%。4房屋主要材料强度的检测遵循保护性建筑应优先采用无破损检测手段的原则,采用超声回弹综合法对该文物建筑的梁柱混凝土强度进行检测,并钻取了混凝土芯样,采用芯样测试结果对非破损检测结果进行修正。结果表明:该房屋的混凝土强度离散性较小,但强度偏低。各层梁柱混凝土强度的推定值在14-9~15-6MPa之间,标准差为0-277MPa,混凝土的最终强度等级可以推定为C15。采用里氏硬度法对结构构件的钢筋强度进行现场抽样检测,推定该房屋结构构件主筋的强度设计值为295MPa,但考虑到20世纪30年代的钢筋强度是介于一级钢和二级钢之间,为安全起见,建议该文物建筑在以后的修缮加固及改建工程中采用现行规范的HPB235级钢筋进行设计计算。共舞台房屋的框架填充砖墙采用烧结粘土实心青砖,现场采用回弹法对其强度进行了抽样测定,结果表明:烧结粘土实心青砖的强度等级为MU7-5。由于共舞台房屋建造年代久远,采用回弹法对砂浆强度进行测试时,砂浆已经风化呈粉状,无法测得其强度值。5房屋结构安全性分析5.1上部结构承载力验算该建筑原始设计无抗震设防的考虑,根据现场实测得到的主要材料强度,按不考虑抗震设防的要求,利用PKPM软件中的SATWE模块对该建筑的上部结构进行承载力验算和配筋量的校核。经验算,在房屋现有的使用条件下,上部结构大部分承重构件的承载能力能满足要求;但是仍有很多梁、柱构件出现了超筋现象、配筋量达不到承载力要求,或框架柱的轴压比超限,对于这些不满
