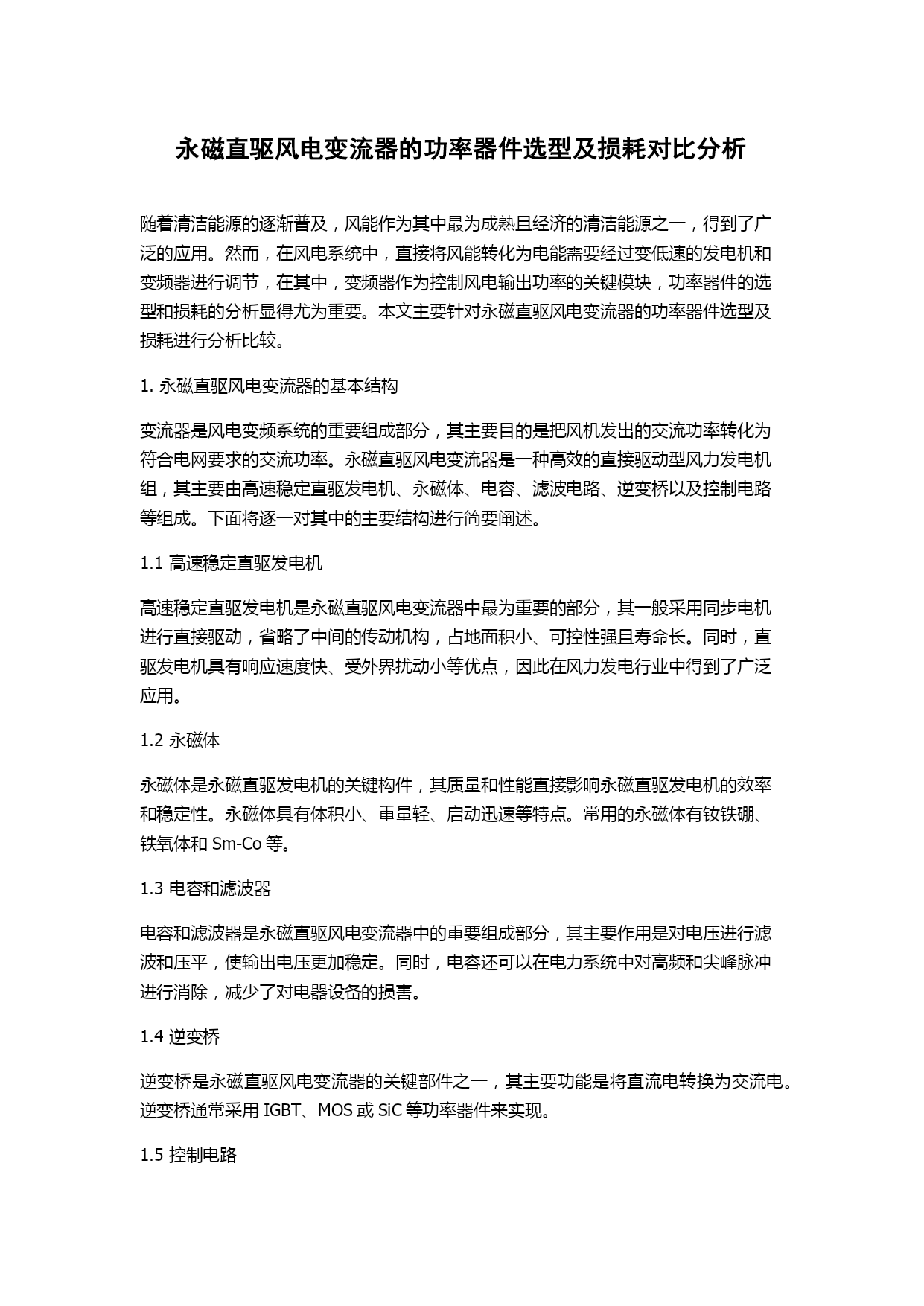

永磁直驱风电变流器的功率器件选型及损耗对比分析
随着清洁能源的逐渐普及，风能作为其中最为成熟且经济的清洁能源之一，得到了广泛的应用。然而，在风电系统中，直接将风能转化为电能需要经过变低速的发电机和变频器进行调节，在其中，变频器作为控制风电输出功率的关键模块，功率器件的选型和损耗的分析显得尤为重要。本文主要针对永磁直驱风电变流器的功率器件选型及损耗进行分析比较。
1.永磁直驱风电变流器的基本结构
变流器是风电变频系统的重要组成部分，其主要目的是把风机发出的交流功率转化为符合电网要求的交流功率。永磁直驱风电变流器是一种高效的直接驱动型风力发电机组，其主要由高速稳定直驱发电机、永磁体、电容、滤波电路、逆变桥以及控制电路等组成。下面将逐一对其中的主要结构进行简要阐述。
1.1高速稳定直驱发电机
高速稳定直驱发电机是永磁直驱风电变流器中最为重要的部分，其一般采用同步电机进行直接驱动，省略了中间的传动机构，占地面积小、可控性强且寿命长。同时，直驱发电机具有响应速度快、受外界扰动小等优点，因此在风力发电行业中得到了广泛应用。
1.2永磁体
永磁体是永磁直驱发电机的关键构件，其质量和性能直接影响永磁直驱发电机的效率和稳定性。永磁体具有体积小、重量轻、启动迅速等特点。常用的永磁体有钕铁硼、铁氧体和Sm-Co等。
1.3电容和滤波器
电容和滤波器是永磁直驱风电变流器中的重要组成部分，其主要作用是对电压进行滤波和压平，使输出电压更加稳定。同时，电容还可以在电力系统中对高频和尖峰脉冲进行消除，减少了对电器设备的损害。
1.4逆变桥
逆变桥是永磁直驱风电变流器的关键部件之一，其主要功能是将直流电转换为交流电。逆变桥通常采用IGBT、MOS或SiC等功率器件来实现。

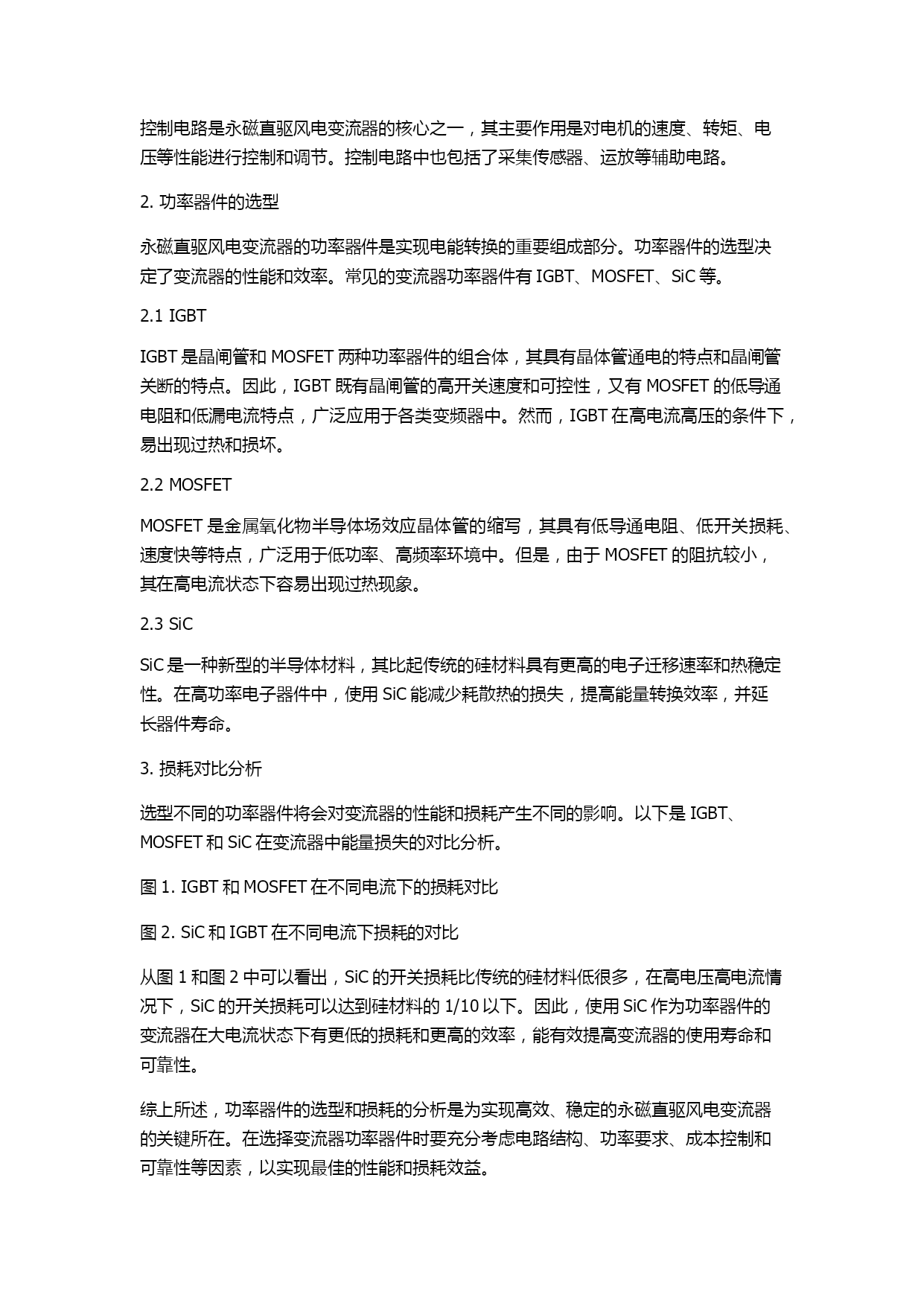

1.5控制电路
控制电路是永磁直驱风电变流器的核心之一，其主要作用是对电机的速度、转矩、电压等性能进行控制和调节。控制电路中也包括了采集传感器、运放等辅助电路。
2.功率器件的选型
永磁直驱风电变流器的功率器件是实现电能转换的重要组成部分。功率器件的选型决定了变流器的性能和效率。常见的变流器功率器件有IGBT、MOSFET、SiC等。
2.1IGBT
IGBT是晶闸管和MOSFET两种功率器件的组合体，其具有晶体管通电的特点和晶闸管关断的特点。因此，IGBT既有晶闸管的高开关速度和可控性，又有MOSFET的低导通电阻和低漏电流特点，广泛应用于各类变频器中。然而，IGBT在高电流高压的条件下，易出现过热和损坏。
2.2MOSFET
MOSFET是金属氧化物半导体场效应晶体管的缩写，其具有低导通电阻、低开关损耗、速度快等特点，广泛用于低功率、高频率环境中。但是，由于MOSFET的阻抗较小，其在高电流状态下容易出现过热现象。
2.3SiC
SiC是一种新型的半导体材料，其比起传统的硅材料具有更高的电子迁移速率和热稳定性。在高功率电子器件中，使用SiC能减少耗散热的损失，提高能量转换效率，并延长器件寿命。
3.损耗对比分析
选型不同的功率器件将会对变流器的性能和损耗产生不同的影响。以下是IGBT、MOSFET和SiC在变流器中能量损失的对比分析。
图1.IGBT和MOSFET在不同电流下的损耗对比
图2.SiC和IGBT在不同电流下损耗的对比
从图1和图2中可以看出，SiC的开关损耗比传统的硅材料低很多，在高电压高电流情况下，SiC的开关损耗可以达到硅材料的1/10以下。因此，使用SiC作为功率器件的变流器在大电流状态下有更低的损耗和更高的效率，能有效提高变流器的使用寿命和可靠性。
综上所述，功率器件的选型和损耗的分析是为实现高效、稳定的永磁直驱风电变流器的关键所在。在选择变流器功率器件时要充分考虑电路结构、功率要求、成本控制和可靠性等因素，以实现最佳的性能和损耗效益。
