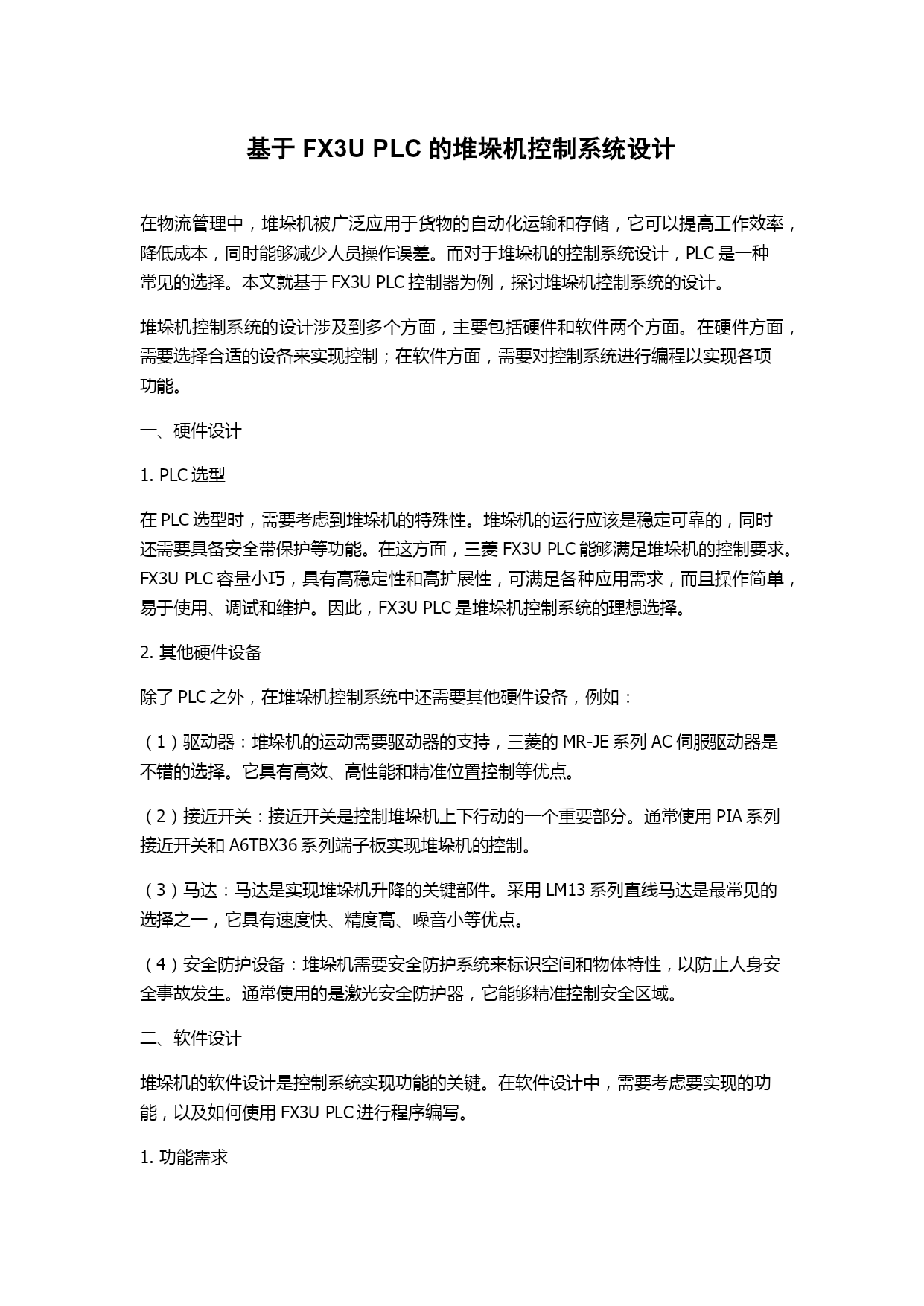

基于FX3UPLC的堆垛机控制系统设计
在物流管理中，堆垛机被广泛应用于货物的自动化运输和存储，它可以提高工作效率，降低成本，同时能够减少人员操作误差。而对于堆垛机的控制系统设计，PLC是一种常见的选择。本文就基于FX3UPLC控制器为例，探讨堆垛机控制系统的设计。
堆垛机控制系统的设计涉及到多个方面，主要包括硬件和软件两个方面。在硬件方面，需要选择合适的设备来实现控制；在软件方面，需要对控制系统进行编程以实现各项功能。
一、硬件设计
1.PLC选型
在PLC选型时，需要考虑到堆垛机的特殊性。堆垛机的运行应该是稳定可靠的，同时还需要具备安全带保护等功能。在这方面，三菱FX3UPLC能够满足堆垛机的控制要求。FX3UPLC容量小巧，具有高稳定性和高扩展性，可满足各种应用需求，而且操作简单，易于使用、调试和维护。因此，FX3UPLC是堆垛机控制系统的理想选择。
2.其他硬件设备
除了PLC之外，在堆垛机控制系统中还需要其他硬件设备，例如：
（1）驱动器：堆垛机的运动需要驱动器的支持，三菱的MR-JE系列AC伺服驱动器是不错的选择。它具有高效、高性能和精准位置控制等优点。
（2）接近开关：接近开关是控制堆垛机上下行动的一个重要部分。通常使用PIA系列接近开关和A6TBX36系列端子板实现堆垛机的控制。
（3）马达：马达是实现堆垛机升降的关键部件。采用LM13系列直线马达是最常见的选择之一，它具有速度快、精度高、噪音小等优点。
（4）安全防护设备：堆垛机需要安全防护系统来标识空间和物体特性，以防止人身安全事故发生。通常使用的是激光安全防护器，它能够精准控制安全区域。
二、软件设计
堆垛机的软件设计是控制系统实现功能的关键。在软件设计中，需要考虑要实现的功能，以及如何使用FX3UPLC进行程序编写。
1.功能需求

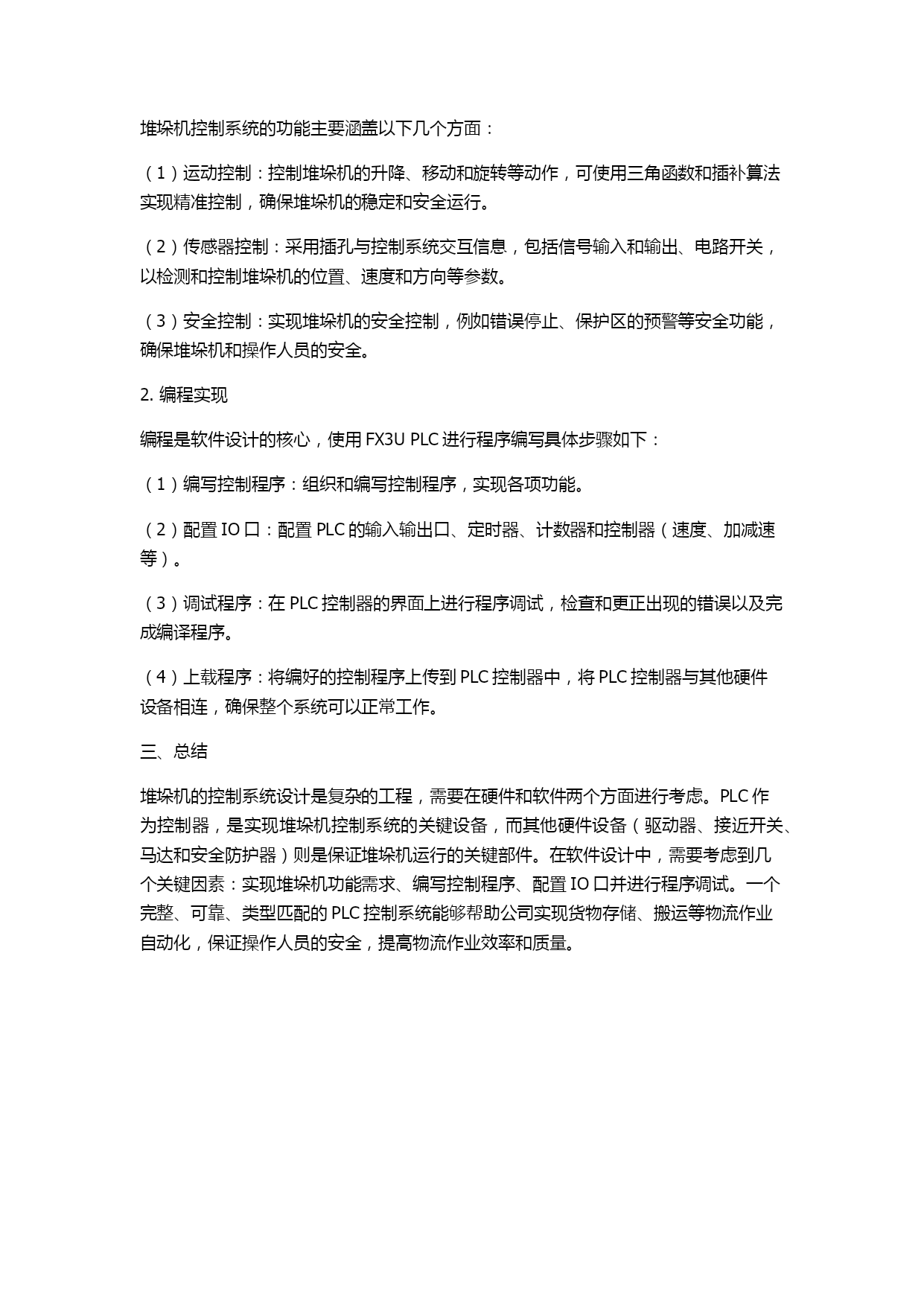

堆垛机控制系统的功能主要涵盖以下几个方面：
（1）运动控制：控制堆垛机的升降、移动和旋转等动作，可使用三角函数和插补算法实现精准控制，确保堆垛机的稳定和安全运行。
（2）传感器控制：采用插孔与控制系统交互信息，包括信号输入和输出、电路开关，以检测和控制堆垛机的位置、速度和方向等参数。
（3）安全控制：实现堆垛机的安全控制，例如错误停止、保护区的预警等安全功能，确保堆垛机和操作人员的安全。
2.编程实现
编程是软件设计的核心，使用FX3UPLC进行程序编写具体步骤如下：
（1）编写控制程序：组织和编写控制程序，实现各项功能。
（2）配置IO口：配置PLC的输入输出口、定时器、计数器和控制器（速度、加减速等）。
（3）调试程序：在PLC控制器的界面上进行程序调试，检查和更正出现的错误以及完成编译程序。
（4）上载程序：将编好的控制程序上传到PLC控制器中，将PLC控制器与其他硬件设备相连，确保整个系统可以正常工作。
三、总结
堆垛机的控制系统设计是复杂的工程，需要在硬件和软件两个方面进行考虑。PLC作为控制器，是实现堆垛机控制系统的关键设备，而其他硬件设备（驱动器、接近开关、马达和安全防护器）则是保证堆垛机运行的关键部件。在软件设计中，需要考虑到几个关键因素：实现堆垛机功能需求、编写控制程序、配置IO口并进行程序调试。一个完整、可靠、类型匹配的PLC控制系统能够帮助公司实现货物存储、搬运等物流作业自动化，保证操作人员的安全，提高物流作业效率和质量。
