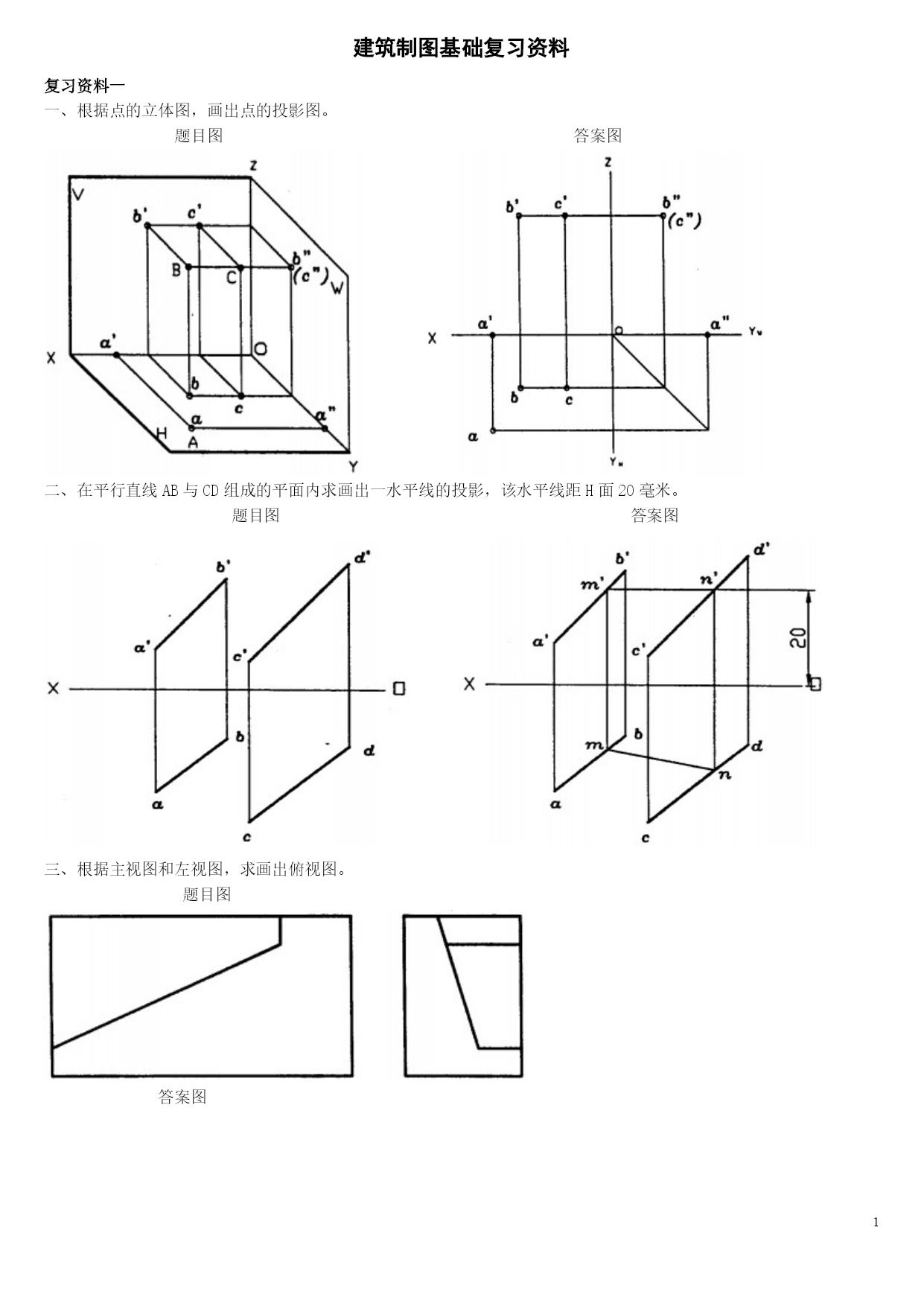

建筑制图基础复习资料
复习资料一
一、根据点的立体图，画出点的投影图。
题目图答案图

二、在平行直线AB与CD组成的平面内求画出一水平线的投影，该水平线距H面20毫米。
题目图答案图

三、根据主视图和左视图，求画出俯视图。
题目图

答案图

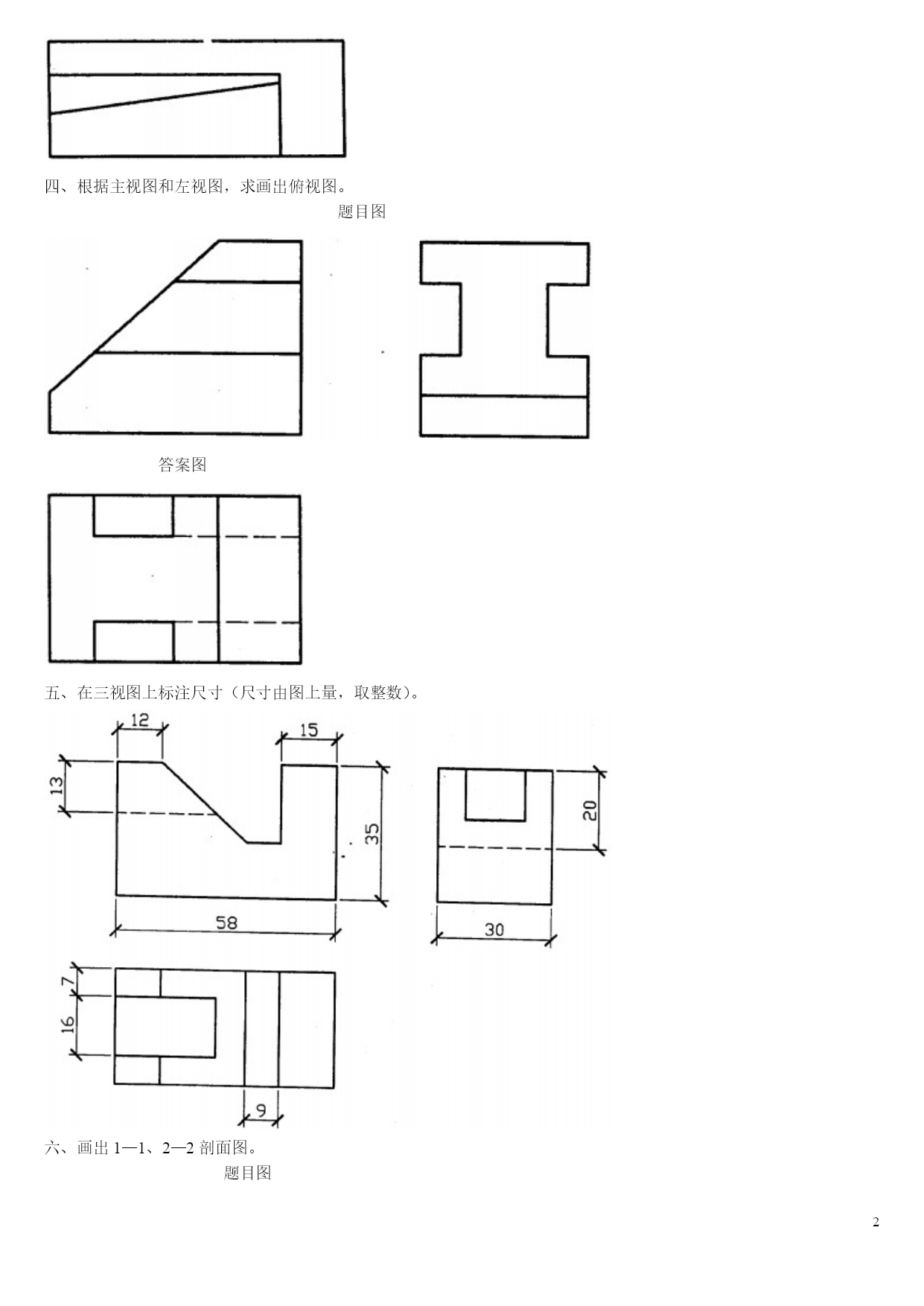

四、根据主视图和左视图，求画出俯视图。
题目图

答案图

五、在三视图上标注尺寸（尺寸由图上量，取整数）。

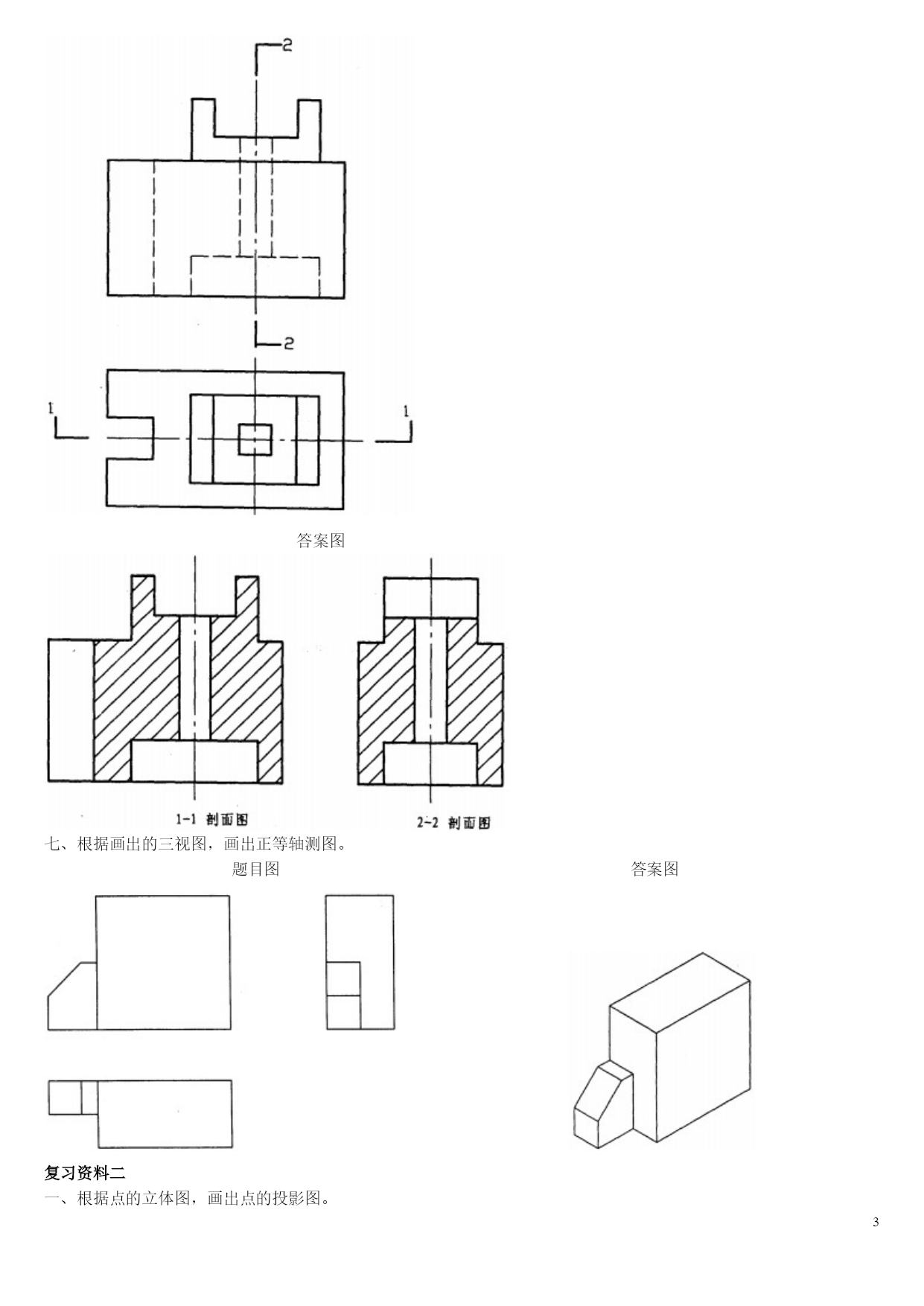

六、画出1—1、2—2剖面图。
题目图

答案图

七、根据画出的三视图，画出正等轴测图。
题目图答案图

复习资料二

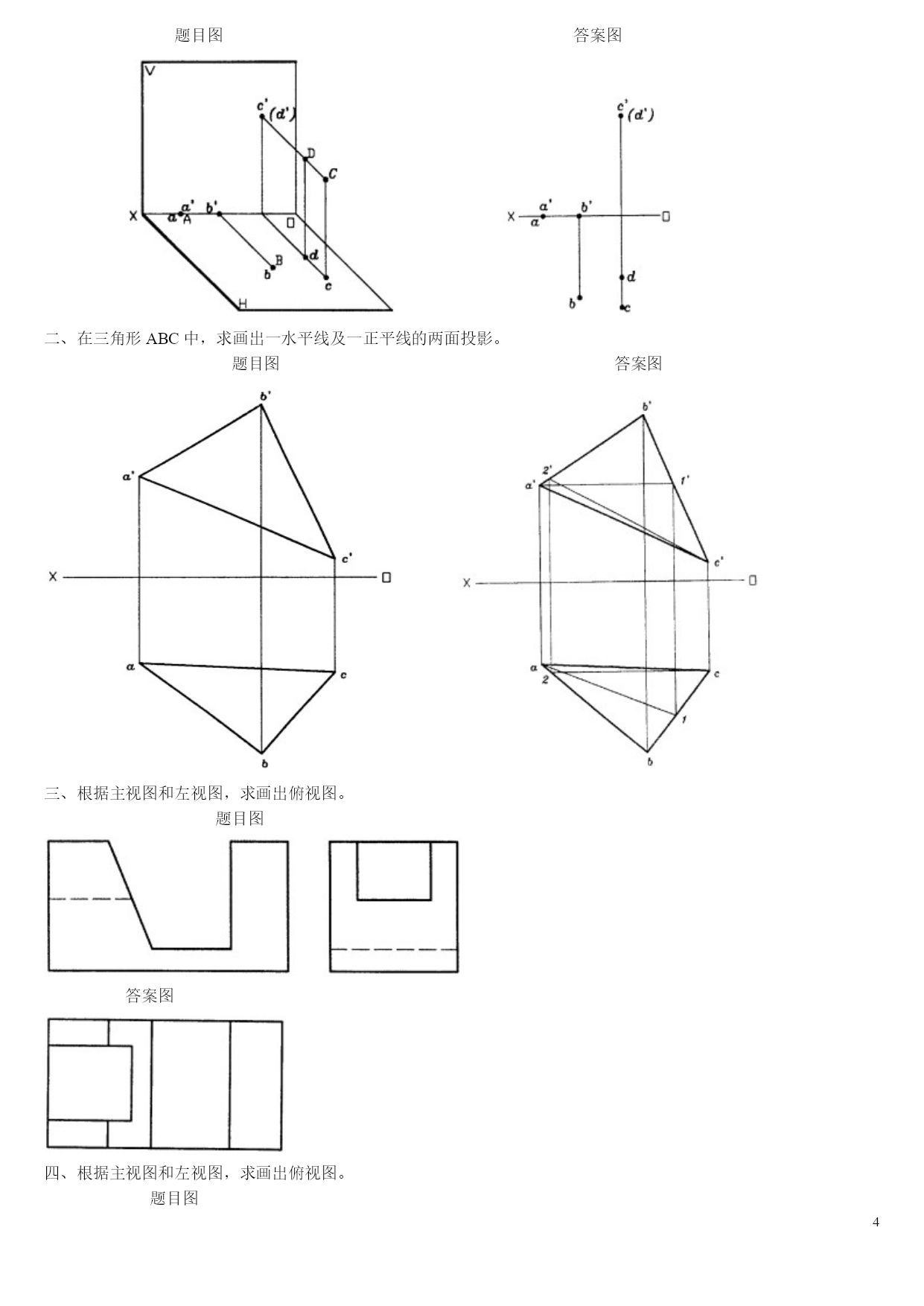

一、根据点的立体图，画出点的投影图。
题目图答案图

二、在三角形ABC中，求画出一水平线及一正平线的两面投影。
题目图答案图

三、根据主视图和左视图，求画出俯视图。
题目图

答案图

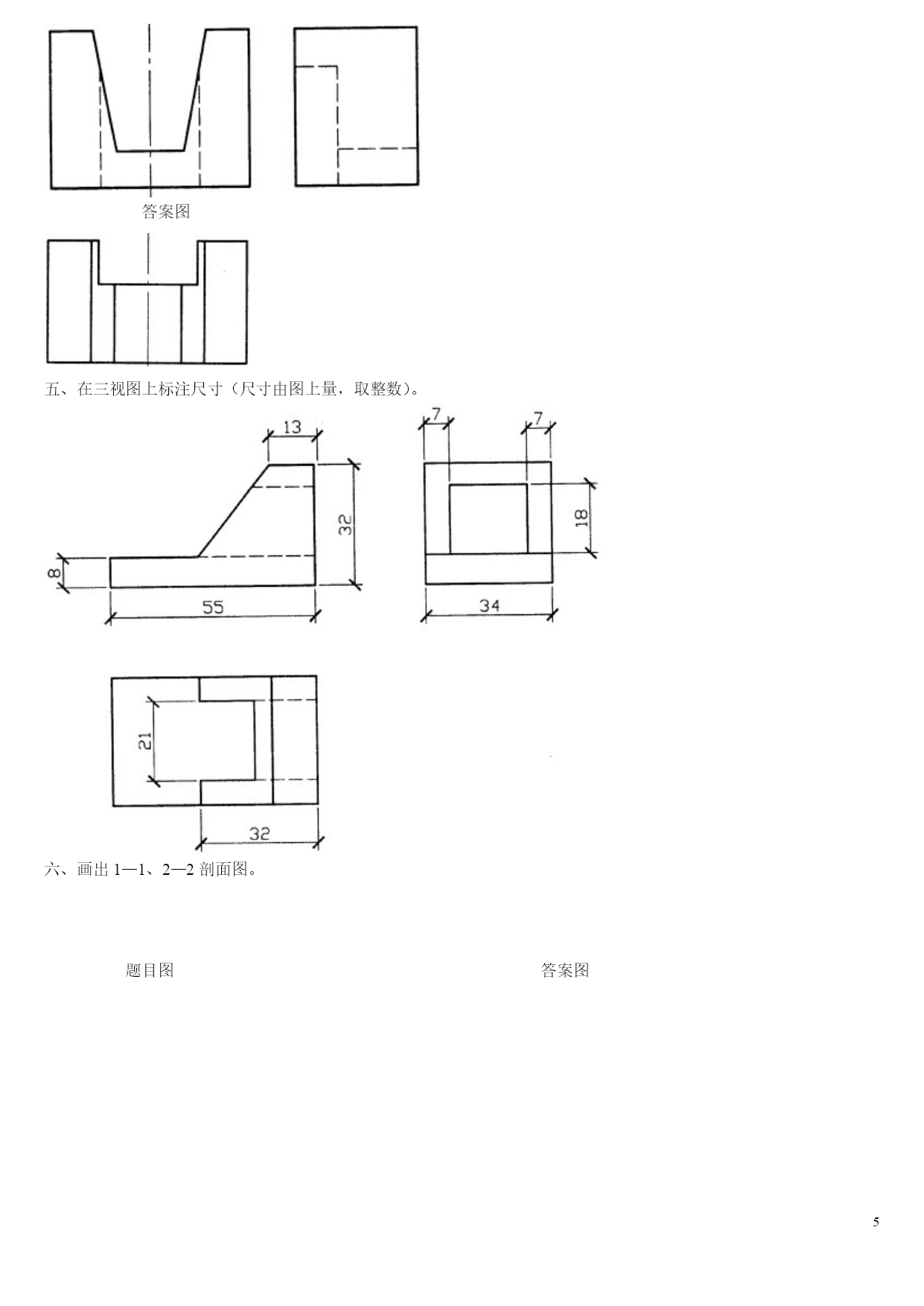

四、根据主视图和左视图，求画出俯视图。
题目图

答案图

五、在三视图上标注尺寸（尺寸由图上量，取整数）。

六、画出1—1、2—2剖面图。

题目图答案图

七、根据画出的三视图，画出正等轴测图。
题目图答案图

复习资料三
一、已知A的三面投影，又知点B在点A左方5毫米，下方10毫米，后方5毫米，点C在点A正下方10毫米，求作B、C两点的三面投影。
题目图答案图

二、求点A到直线BC的垂直距离。
题目图答案图

三、在三角形ABC内作一条距H面20毫米的水平线，距V面20毫米的水平线。
题目图答案图

四、求作直线AB与平面CDE的交点，并判别直线AB的可见性。
题目图答案图

五、求作圆柱被截切切后的水平投影及侧面投影。
题目图答案图

六、根据形体的两面投影，求出第三面投影。
题目图答案图

七、根据给出的三面投影图，画出正等轴测图。
题目图答案图

八、画出1—1、2—2的剖面图。
题目图答案图

复习资料四
一、已知A距H面20毫米距V、W面均为15毫米，点B在V面上距H面20毫米，距W面10毫米，求作A、B两点的三面投影。
题目图答案图

二、已知点A及直线CD的投影，求作一直线AB与直线CD相交，并使交点K距V面15毫米。
题目图答案图

三、在三角形ABC内取一点D，使其距H面20毫米，距V面20毫米。
题目图答案图

四、求作直线AB与平面CDE的交点，并判别直线AB的可见性。
题目图答案图

五、求作圆锥被截切后后的水平投影及侧面投影。
题目图答案图

六、根据形体的两面投影，求出第三投影。
题目图

答案图

七、根据给出的三面投影图，画出正等轴测图。
题目图答案图

复习资料五
一、根据点的立体图，画出点的投影图，并判断可见性。
题目图答案图

二、已知直线AB的三面投影，求其实长及其对H面的夹角，并在直线上取一点C，使AC=10毫米。
题目图

答案图

三、在三角形ABC内作高于A点10毫米的水平线，前于V面10毫米的正平线。
题目图答案图

四、求直线MN与ABC平面的交点，并判别可见性。
题目图答案图

五、补全被截切后四棱柱体的水平投影和侧面投影。
题目图答案图

六、根据形体的两面投影，补绘第三投影。
题目图

答案图

七、根据给出的三面投影图，画出正等轴测图。
题目图答案图

复习资料六
一、已知点A的坐标为（20，20，24），又知点B在点A左方5毫米；下10毫米；后5毫米，点C在点A正下方10毫米，求作B、C两点的三面投影。
题目图答案图

二、求点A到直线BC的垂直距离。

题目图答案图

三、在三角形ABC内作一条经过点C的水平线，使该线实长为40毫米。
题目图答案图

四、求直线MN与ABC平面的交点，并判别可见性。
题目图答案图

五、求作圆柱被截切后的水平投影及侧面投影。

题目图答案图

六、根据形体的两面投影，求出第三投影。
题目图答案图

七、根据给出的三面投影图，画出正等轴测图。
题目图答案图

复习资料七
一、已知点A的坐标为（15，15，20），点B的坐标为（10，0，20）求作A、B两点的三面投影，并说出A、B两点的相对位置。

题目图答案图

二、已知点A及直线CD的投影，求作一直线AB与直线CD相交，并使交点K分直线CD的比为CK：KD=2：3。
题目图答案图

三、已知直线AB的实长为50毫米，求其水平投影，并说出有几解。
题目图答案图

四、求作直线AB与平面CDE的交点，并判别直线AB的可见性。

题目图答案图

五、求作圆锥被截切后的水平投影及侧面投影。
题目图答案图

六、根据形体的两面投影，求出第三投影。
题目图答案图

七、根据给出的三面投影图，画出正等轴测图。
题目图答案图

复习资料八
一、根据立体图画出A、B的两点的三面投影图，并判别可见性。
题目图答案图

二、过A点作长度为30毫米，α=450的正平线AB，已知B点在A点的右上
