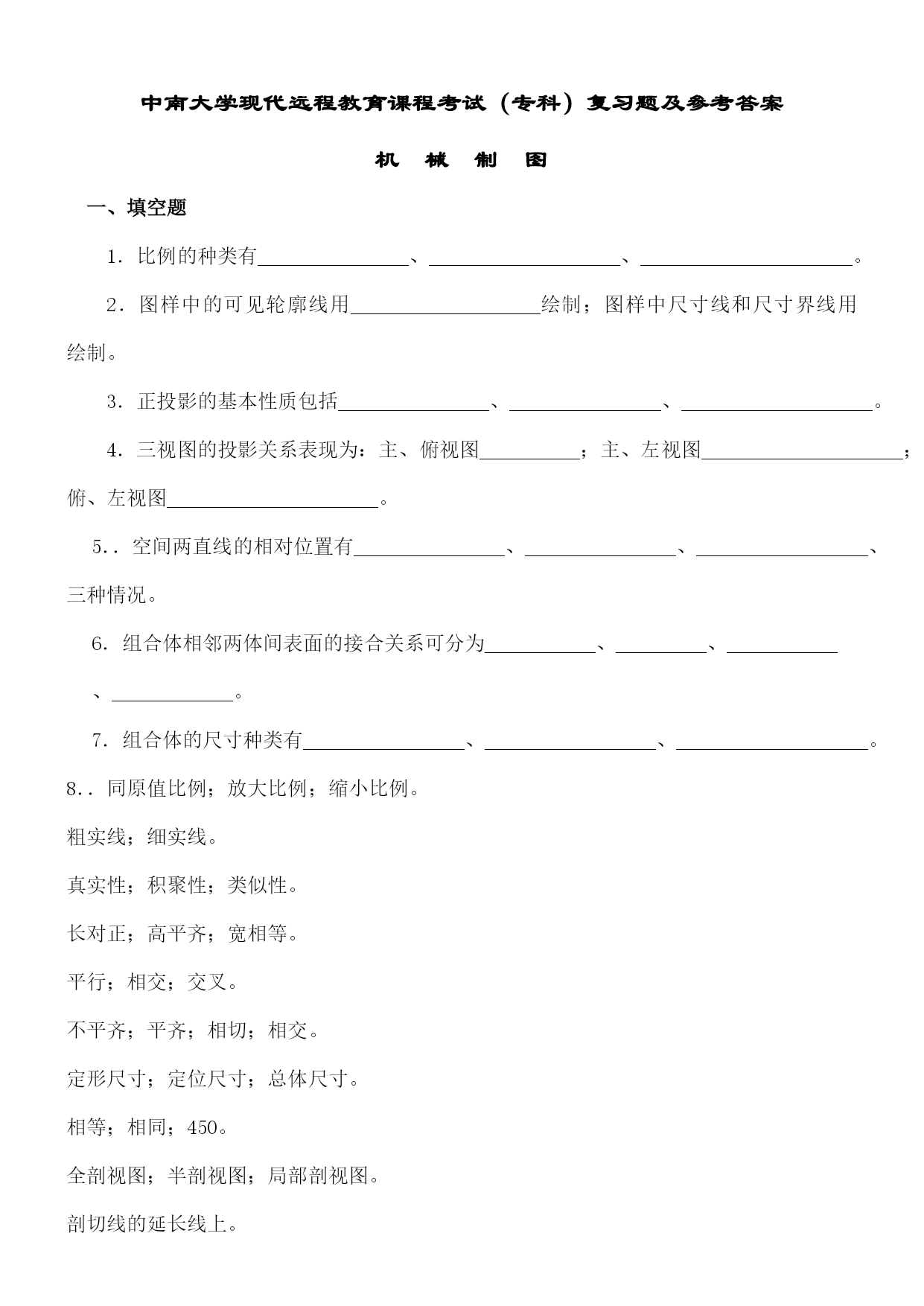

中南大学现代远程教育课程考试（专科）复习题及参考答案
机械制图
一、填空题
1．比例的种类有、、。
2．图样中的可见轮廓线用绘制；图样中尺寸线和尺寸界线用绘制。
3．正投影的基本性质包括、、。
4．三视图的投影关系表现为：主、俯视图；主、左视图；俯、左视图。
5．．空间两直线的相对位置有、、、三种情况。
6．组合体相邻两体间表面的接合关系可分为、、
、。
7．组合体的尺寸种类有、、。
8．．同原值比例；放大比例；缩小比例。
粗实线；细实线。
真实性；积聚性；类似性。
长对正；高平齐；宽相等。
平行；相交；交叉。
不平齐；平齐；相切；相交。
定形尺寸；定位尺寸；总体尺寸。
相等；相同；450。
全剖视图；半剖视图；局部剖视图。
剖切线的延长线上。

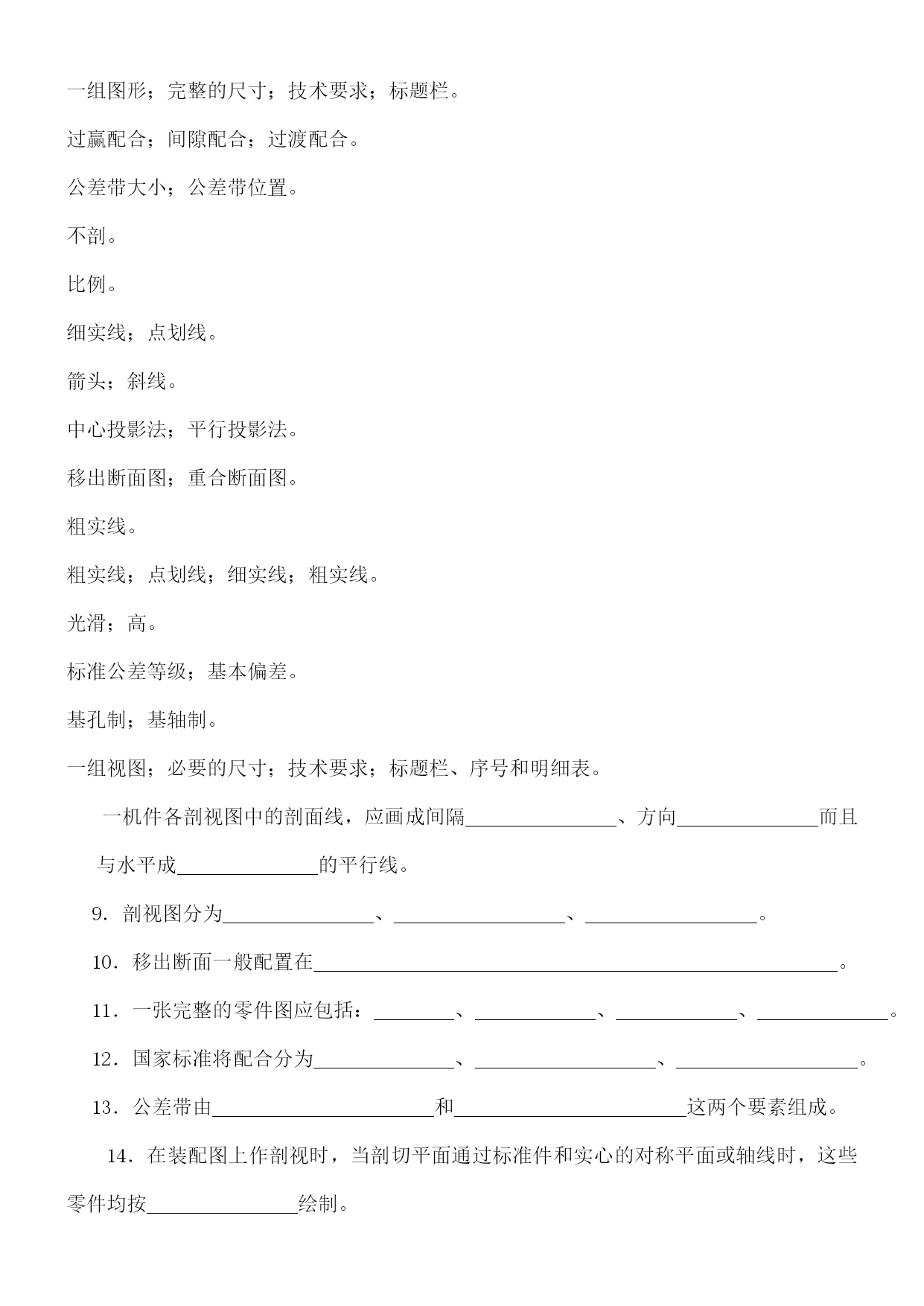

一组图形；完整的尺寸；技术要求；标题栏。
过赢配合；间隙配合；过渡配合。
公差带大小；公差带位置。
不剖。
比例。
细实线；点划线。
箭头；斜线。
中心投影法；平行投影法。
移出断面图；重合断面图。
粗实线。
粗实线；点划线；细实线；粗实线。
光滑；高。
标准公差等级；基本偏差。
基孔制；基轴制。
一组视图；必要的尺寸；技术要求；标题栏、序号和明细表。
一机件各剖视图中的剖面线，应画成间隔、方向而且与水平成的平行线。
9．剖视图分为、、。
10．移出断面一般配置在。
11．一张完整的零件图应包括：、、、。
12．国家标准将配合分为、、。
13．公差带由和这两个要素组成。
14．在装配图上作剖视时，当剖切平面通过标准件和实心的对称平面或轴线时，这些零件均按绘制。

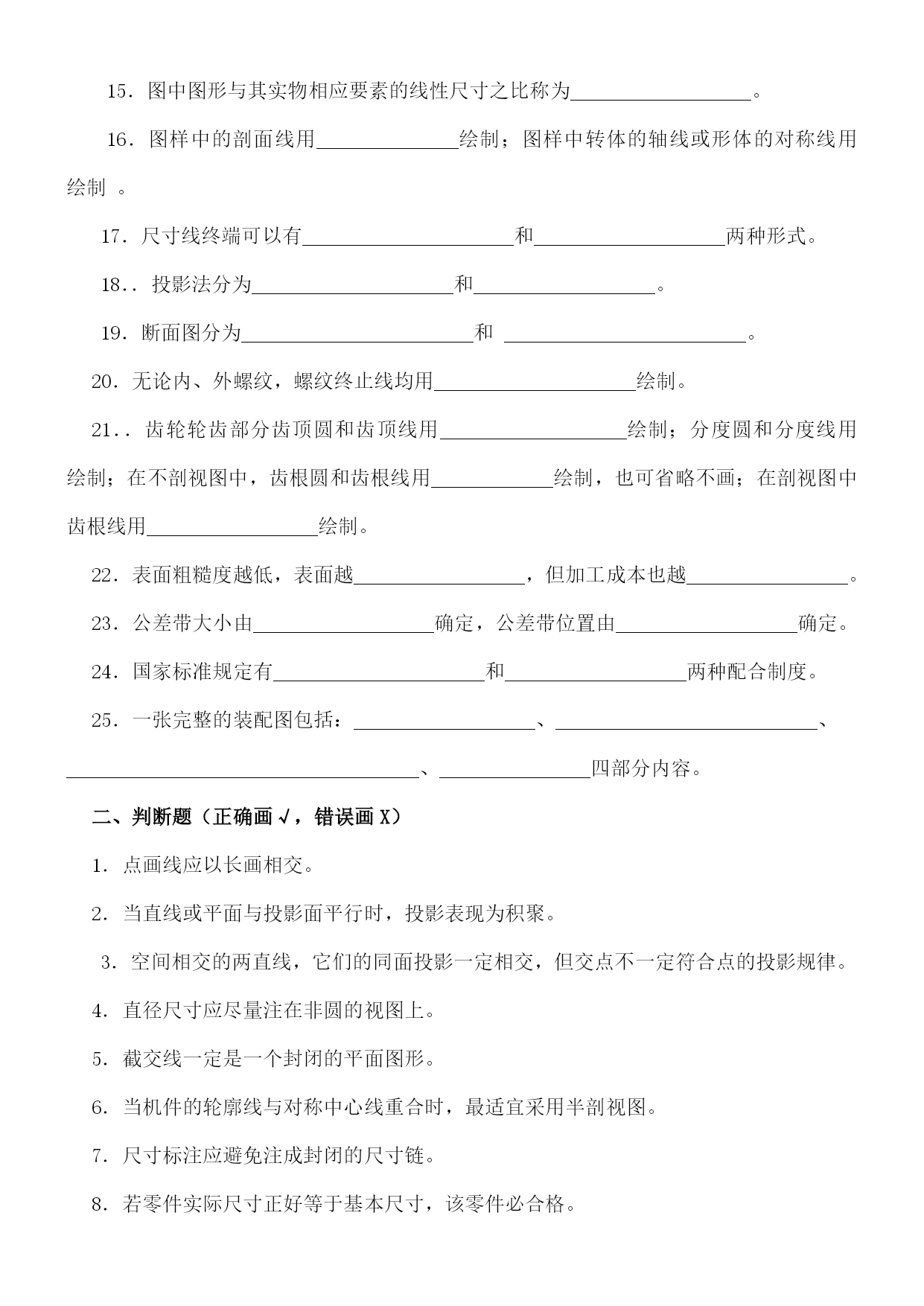

15．图中图形与其实物相应要素的线性尺寸之比称为。
16．图样中的剖面线用绘制；图样中转体的轴线或形体的对称线用绘制。
17．尺寸线终端可以有和两种形式。
18．．投影法分为和。
19．断面图分为和。
20．无论内、外螺纹，螺纹终止线均用绘制。
21．．齿轮轮齿部分齿顶圆和齿顶线用绘制；分度圆和分度线用绘制；在不剖视图中，齿根圆和齿根线用绘制，也可省略不画；在剖视图中齿根线用绘制。
22．表面粗糙度越低，表面越，但加工成本也越。
23．公差带大小由确定，公差带位置由确定。
24．国家标准规定有和两种配合制度。
25．一张完整的装配图包括：、、
、四部分内容。
二、判断题（正确画√，错误画X）
1．点画线应以长画相交。
2．当直线或平面与投影面平行时，投影表现为积聚。
3．空间相交的两直线，它们的同面投影一定相交，但交点不一定符合点的投影规律。
4．直径尺寸应尽量注在非圆的视图上。
5．截交线一定是一个封闭的平面图形。
6．当机件的轮廓线与对称中心线重合时，最适宜采用半剖视图。
7．尺寸标注应避免注成封闭的尺寸链。
8．若零件实际尺寸正好等于基本尺寸，该零件必合格。

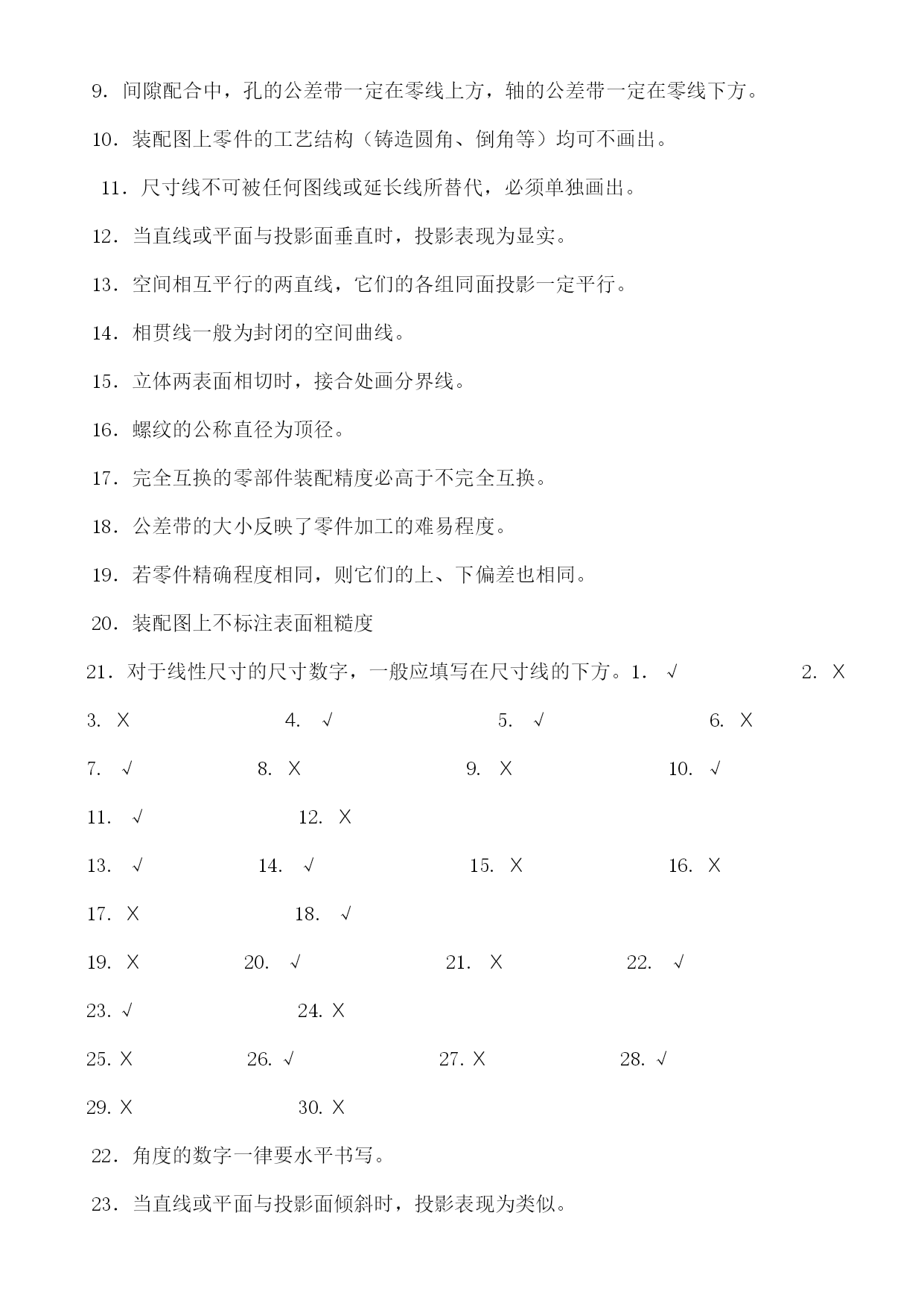

9．间隙配合中，孔的公差带一定在零线上方，轴的公差带一定在零线下方。
10．装配图上零件的工艺结构（铸造圆角、倒角等）均可不画出。
11．尺寸线不可被任何图线或延长线所替代，必须单独画出。
12．当直线或平面与投影面垂直时，投影表现为显实。
13．空间相互平行的两直线，它们的各组同面投影一定平行。
14．相贯线一般为封闭的空间曲线。
15．立体两表面相切时，接合处画分界线。
16．螺纹的公称直径为顶径。
17．完全互换的零部件装配精度必高于不完全互换。
18．公差带的大小反映了零件加工的难易程度。
19．若零件精确程度相同，则它们的上、下偏差也相同。
20．装配图上不标注表面粗糙度
21．对于线性尺寸的尺寸数字，一般应填写在尺寸线的下方。1．√2.Ⅹ3.Ⅹ4.√5.√6.Ⅹ
7.√8.Ⅹ9.Ⅹ10.√11.√12.Ⅹ
13.√14.√15.Ⅹ16.Ⅹ17.Ⅹ18.√
19.Ⅹ20.√21.Ⅹ22.√23.√24.Ⅹ
25.Ⅹ26.√27.Ⅹ28.√29.Ⅹ30.Ⅹ
22．角度的数字一律要水平书写。
23．当直线或平面与投影面倾斜时，投影表现为类似。

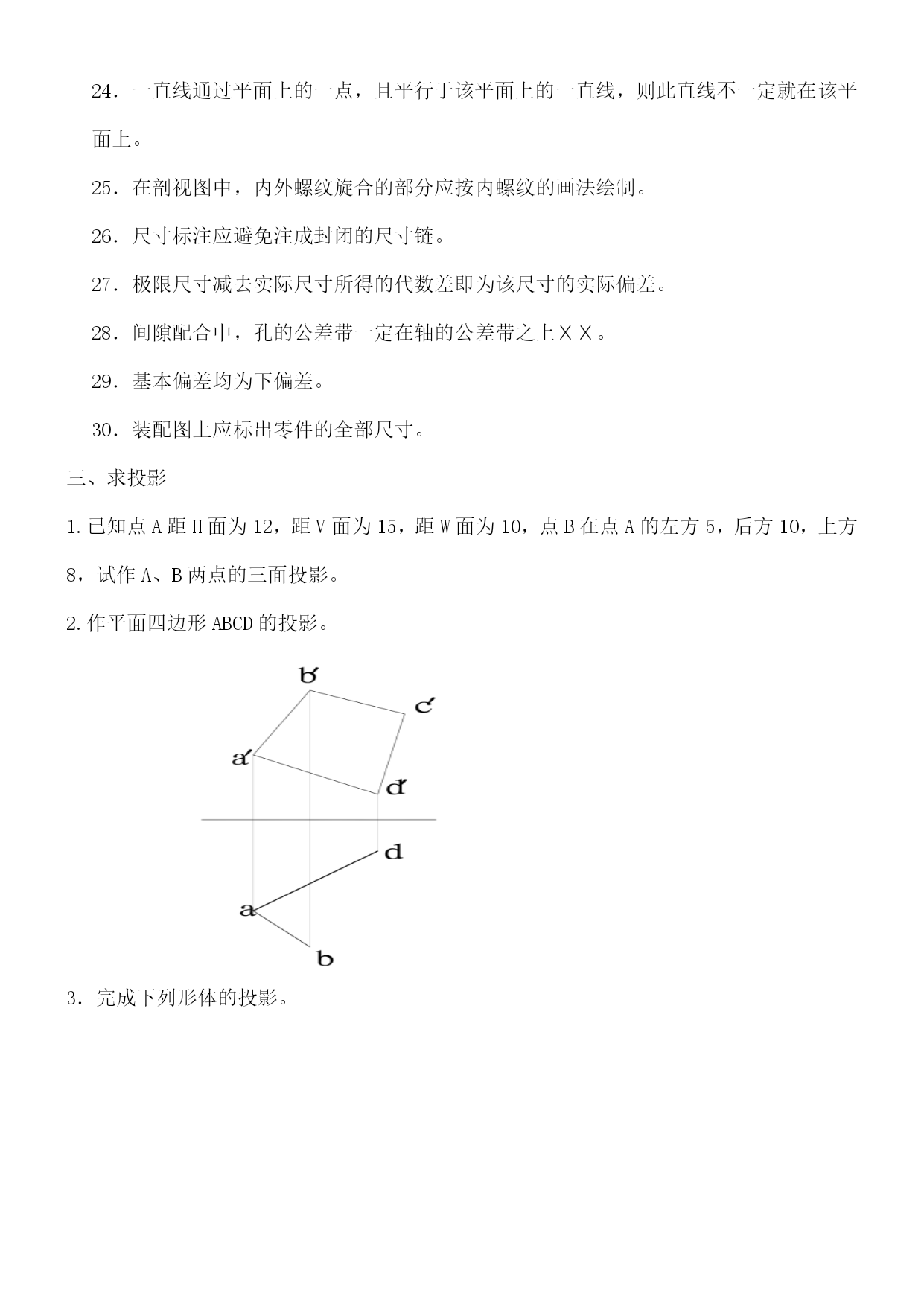

24．一直线通过平面上的一点，且平行于该平面上的一直线，则此直线不一定就在该平面上。
25．在剖视图中，内外螺纹旋合的部分应按内螺纹的画法绘制。
26．尺寸标注应避免注成封闭的尺寸链。
27．极限尺寸减去实际尺寸所得的代数差即为该尺寸的实际偏差。
28．间隙配合中，孔的公差带一定在轴的公差带之上ⅩⅩ。
29．基本偏差均为下偏差。
30．装配图上应标出零件的全部尺寸。
三、求投影
1.已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。
2.作平面四边形ABCD的投影。
3．完成下列形体的投影。
（1）（2）
4．作水平线AB的三面投影。已知点A距H面为15，距V面为5，距W面为10，AB与V面夹角为30°，实长为30，点B在点A的左前方。
Z
o
XYW
YH
