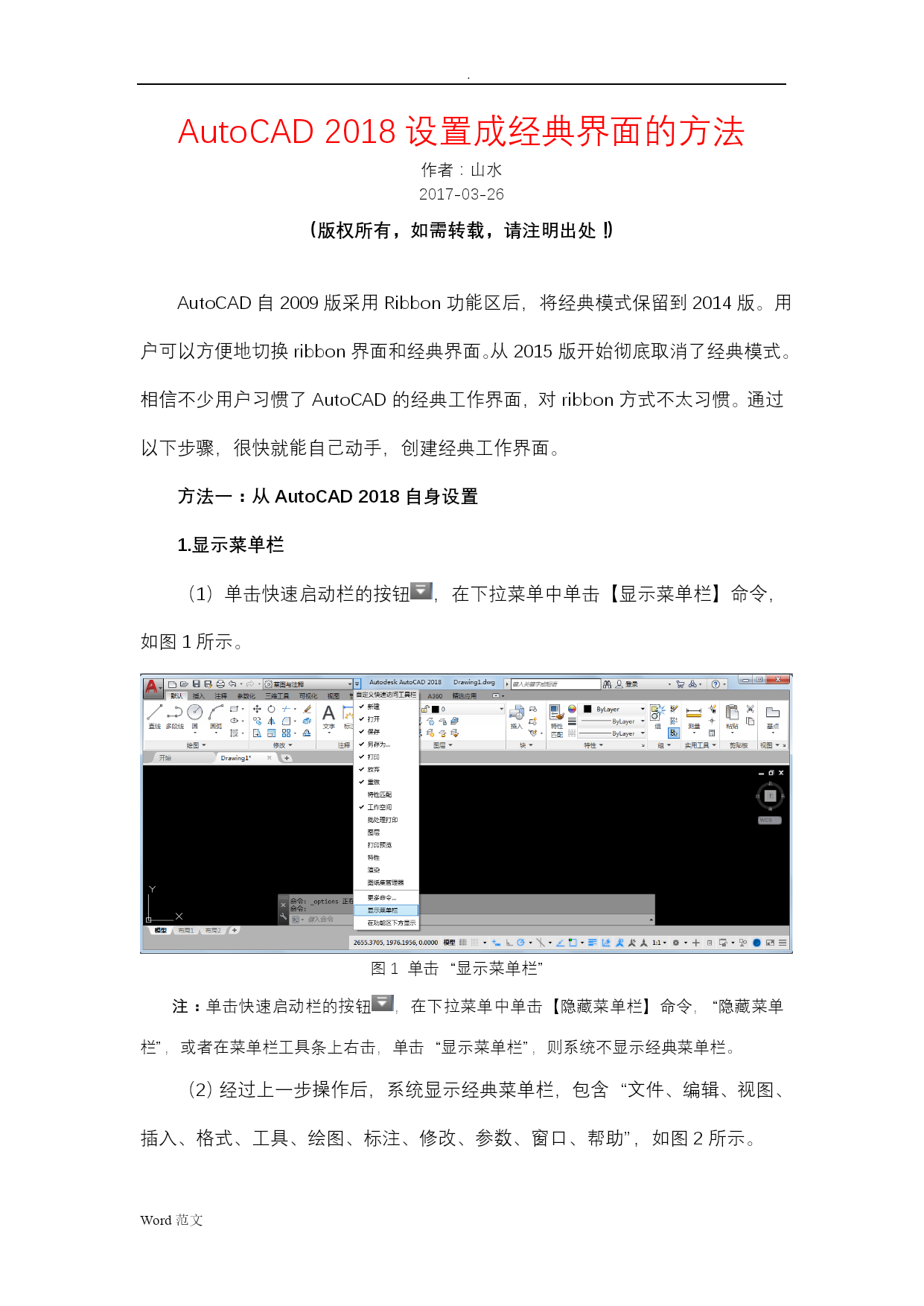

AutoCAD2018设置成经典界面的方法
作者：山水
2017-03-26
（版权所有，如需转载，请注明出处！）

AutoCAD自2009版采用Ribbon功能区后，将经典模式保留到2014版。用户可以方便地切换ribbon界面和经典界面。从2015版开始彻底取消了经典模式。相信不少用户习惯了AutoCAD的经典工作界面，对ribbon方式不太习惯。通过以下步骤，很快就能自己动手，创建经典工作界面。
方法一：从AutoCAD2018自身设置
1.显示菜单栏
（1）单击快速启动栏的按钮，在下拉菜单中单击【显示菜单栏】命令，如图1所示。

图1单击“显示菜单栏”
注：单击快速启动栏的按钮，在下拉菜单中单击【隐藏菜单栏】命令，“隐藏菜单栏”，或者在菜单栏工具条上右击，单击“显示菜单栏”，则系统不显示经典菜单栏。
（2）经过上一步操作后，系统显示经典菜单栏，包含“文件、编辑、视图、插入、格式、工具、绘图、标注、修改、参数、窗口、帮助”，如图2所示。

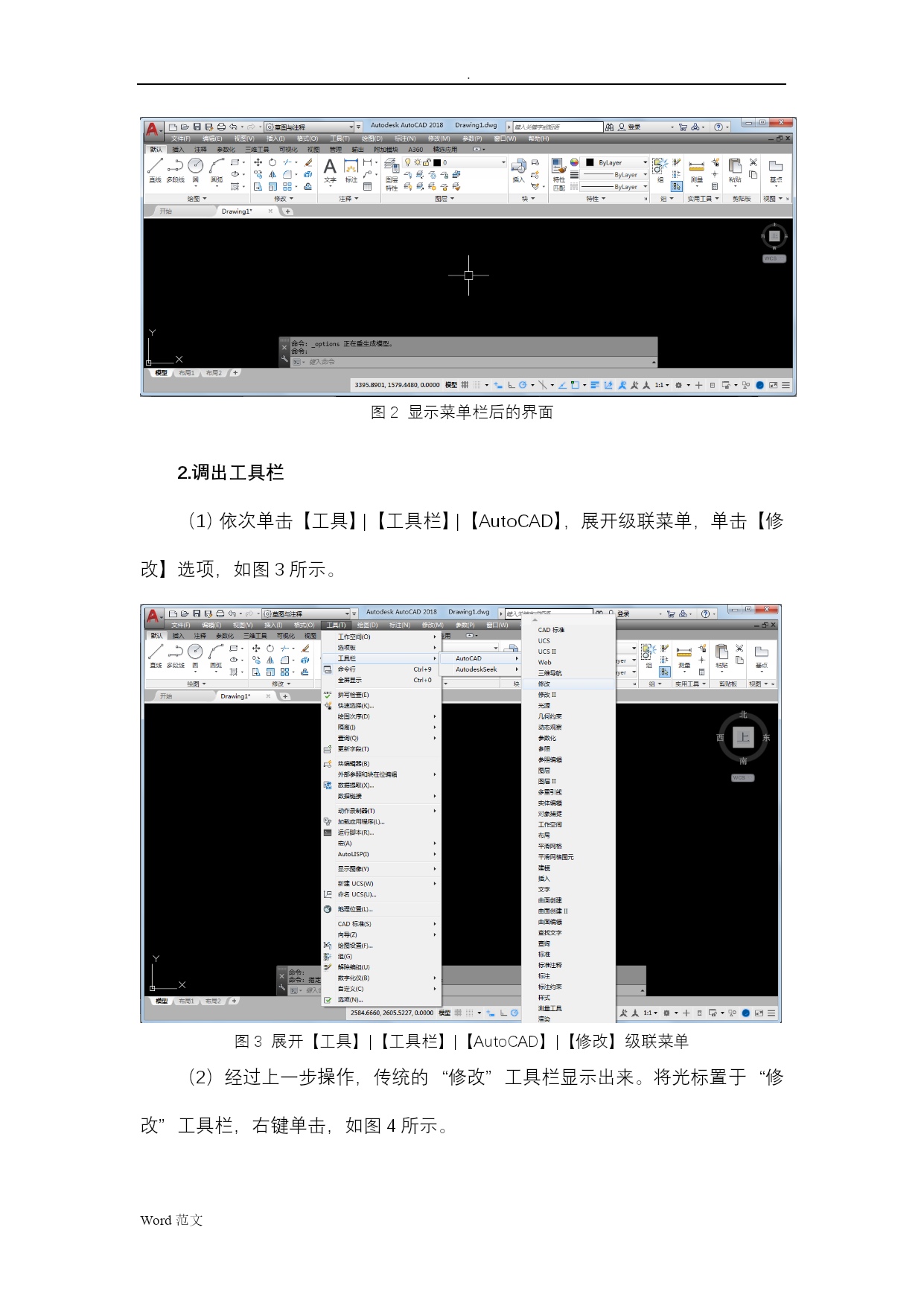

图2显示菜单栏后的界面

2.调出工具栏
（1）依次单击【工具】|【工具栏】|【AutoCAD】，展开级联菜单，单击【修改】选项，如图3所示。

图3展开【工具】|【工具栏】|【AutoCAD】|【修改】级联菜单
（2）经过上一步操作，传统的“修改”工具栏显示出来。将光标置于“修改”工具栏，右键单击，如图4所示。

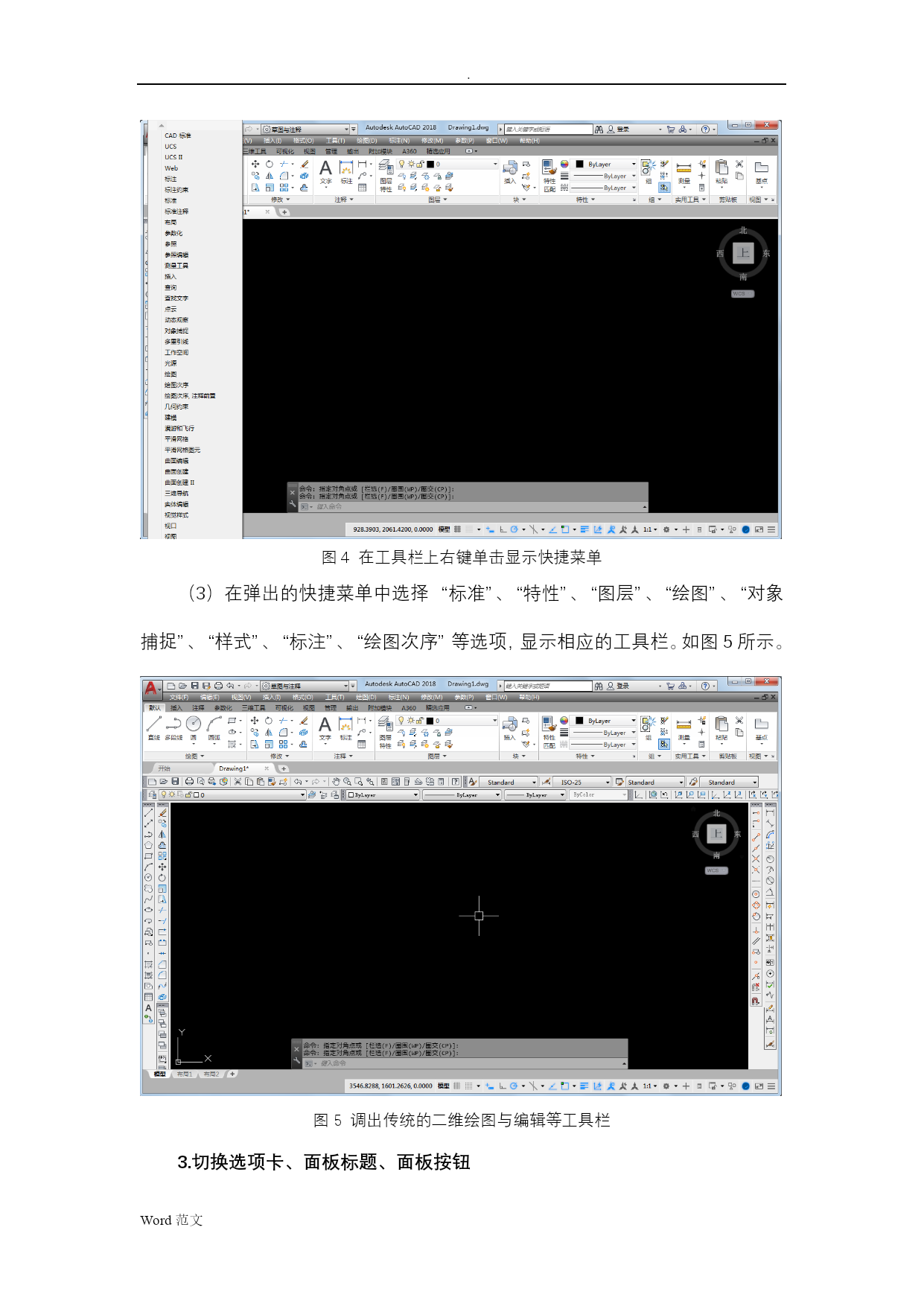

图4在工具栏上右键单击显示快捷菜单
（3）在弹出的快捷菜单中选择“标准”、“特性”、“图层”、“绘图”、“对象捕捉”、“样式”、“标注”、“绘图次序”等选项，显示相应的工具栏。如图5所示。

图5调出传统的二维绘图与编辑等工具栏
3.切换选项卡、面板标题、面板按钮

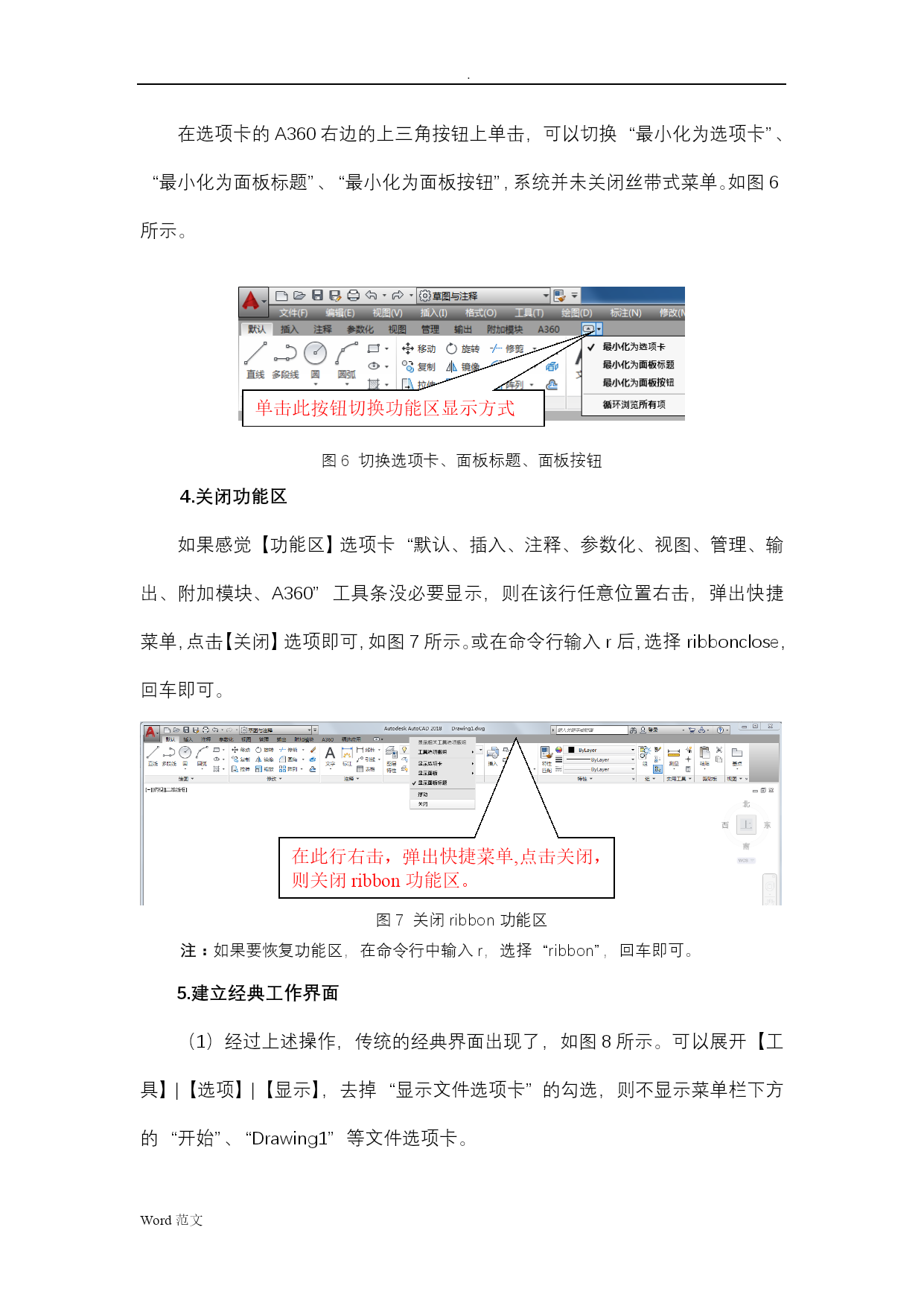

在选项卡的A360右边的上三角按钮上单击，可以切换“最小化为选项卡”、“最小化为面板标题”、“最小化为面板按钮”，系统并未关闭丝带式菜单。如图6所示。

单击此按钮切换功能区显示方式

图6切换选项卡、面板标题、面板按钮
4.关闭功能区
如果感觉【功能区】选项卡“默认、插入、注释、参数化、视图、管理、输出、附加模块、A360”工具条没必要显示，则在该行任意位置右击，弹出快捷菜单，点击【关闭】选项即可，如图7所示。或在命令行输入r后，选择ribbonclose，回车即可。
在此行右击，弹出快捷菜单,点击关闭，则关闭ribbon功能区。

图7关闭ribbon功能区
注：如果要恢复功能区，在命令行中输入r，选择“ribbon”，回车即可。
5.建立经典工作界面
（1）经过上述操作，传统的经典界面出现了，如图8所示。可以展开【工具】|【选项】|【显示】，去掉“显示文件选项卡”的勾选，则不显示菜单栏下方的“开始”、“Drawing1”等文件选项卡。

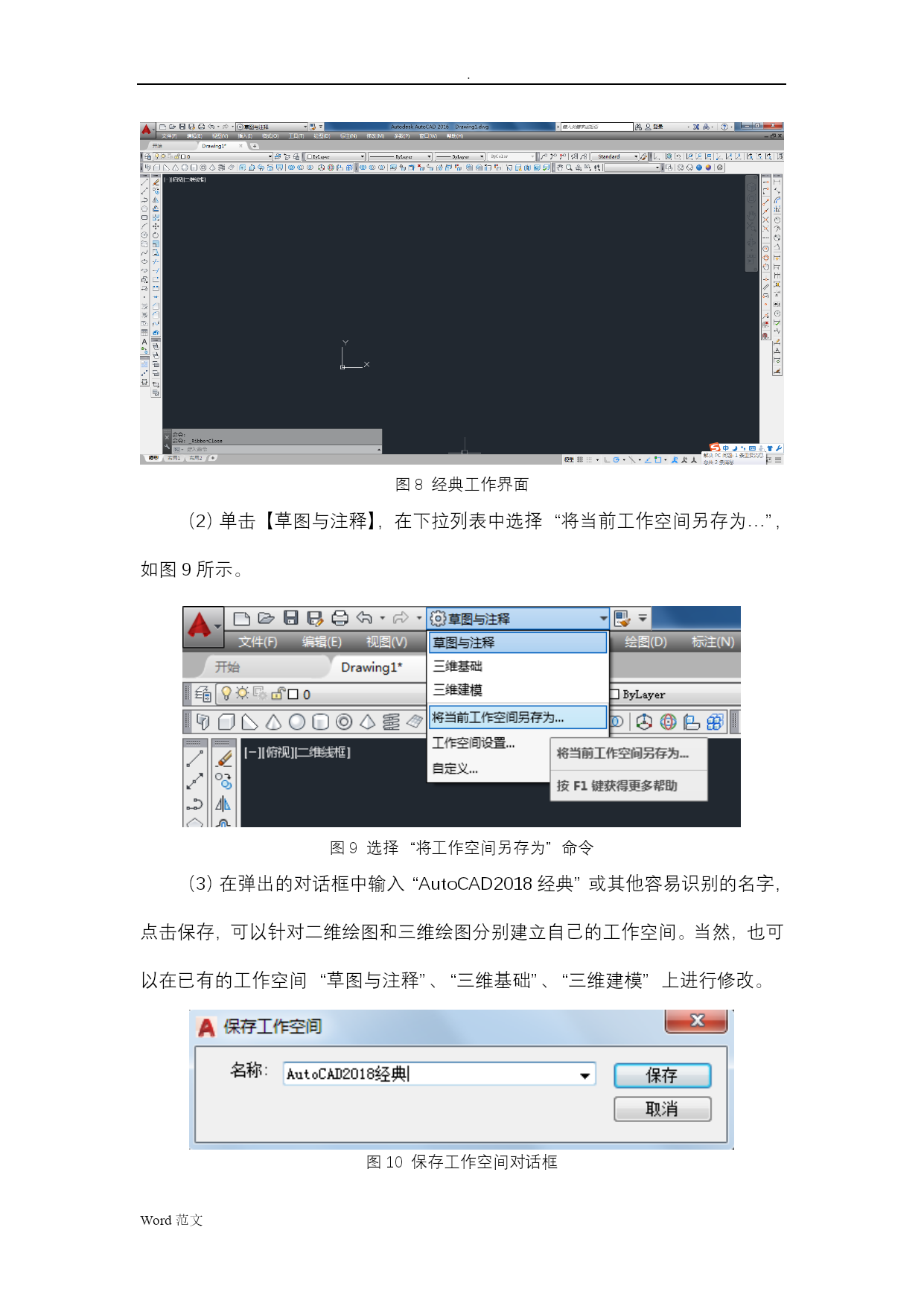

图8经典工作界面
（2）单击【草图与注释】，在下拉列表中选择“将当前工作空间另存为…”，如图9所示。

图9选择“将工作空间另存为”命令
（3）在弹出的对话框中输入“AutoCAD2018经典”或其他容易识别的名字，点击保存，可以针对二维绘图和三维绘图分别建立自己的工作空间。当然，也可以在已有的工作空间“草图与注释”、“三维基础”、“三维建模”上进行修改。

图10保存工作空间对话框
6.使用经典工作空间
初战告捷！以后，启动软件后，在工作空间列表中选择“AutoCAD2018经典”即可。
7.恢复经典阵列对话框
上述初步完成了经典工作界面的创建。但是，不少人对新的阵列命令不习惯，那么，可以通过以下操作恢复经典阵列对话框。
（1）依次单击【工具】|【自定义】|【编辑程序参数】，如图11所示。

图11展开【工具】|【自定义】|【编辑程序参数】菜单

（2）经过上一步操作，在弹出的“acad-记事本”文件中，找到“AR*ARRAY”一行，将其修改为“AR*ARRAYCLASSIC”，保存后关闭文件即可如图12所示。

图12修改acad-记事本”文件
（3）经过上述操作以后，在命令行输入AR命令，经典阵列命令就出现了，如图13所示。

图13命令输入AR
（3）选中AR（ARRAYCLASSIC）命令，回车，经典阵列命令对话框就出现了，如图14所示。

图14经典阵列对话框

方法二：导入经典界面文件
如果电脑上已安装AutoCAD2005~2008软件，或安装了AutoCAD2009~2017软件，并已设置好经典界面，则可以导入经典界面配置文件。以AutoCAD2017软件为例，主要步骤如下。
1.建立配置文件
（1）打开AutoCAD2017软件，展开【工具】|【选项】级联菜单，或在命令行中输入OP并回车，打开“选项”对话框，切换到“配置”选项卡，单击【输出】按钮，如图15所示。

图15AutoCAD2017“选项”对话框的配置选项卡
（2）在弹出
