Cadence-原理图批量修改元器件属性.doc

导出BOM
前提条件：对所有器件的位号进行过检测。不允许出来两个器件使用相同的位号。最简单的方式是通过ToolAnnotate重新进行编排，保证不会出错。

步骤1，选中所在的工程设计，如下图

步骤2，点击ToolsBillofMeterials

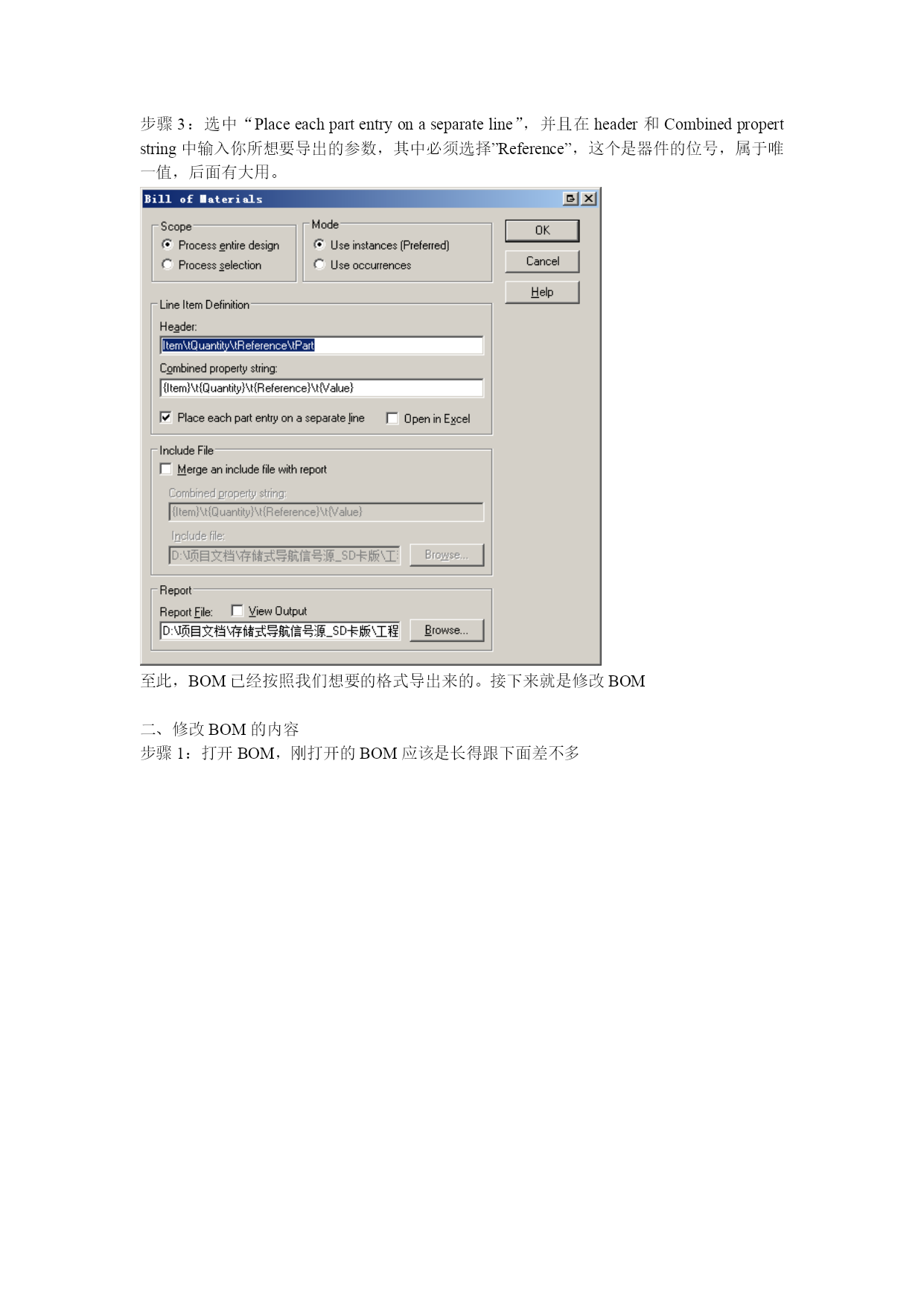

步骤3：选中“Placeeachpartentryonaseparateline”，并且在header和Combinedpropertstring中输入你所想要导出的参数，其中必须选择”Reference”，这个是器件的位号，属于唯一值，后面有大用。

至此，BOM已经按照我们想要的格式导出来的。接下来就是修改BOM

二、修改BOM的内容

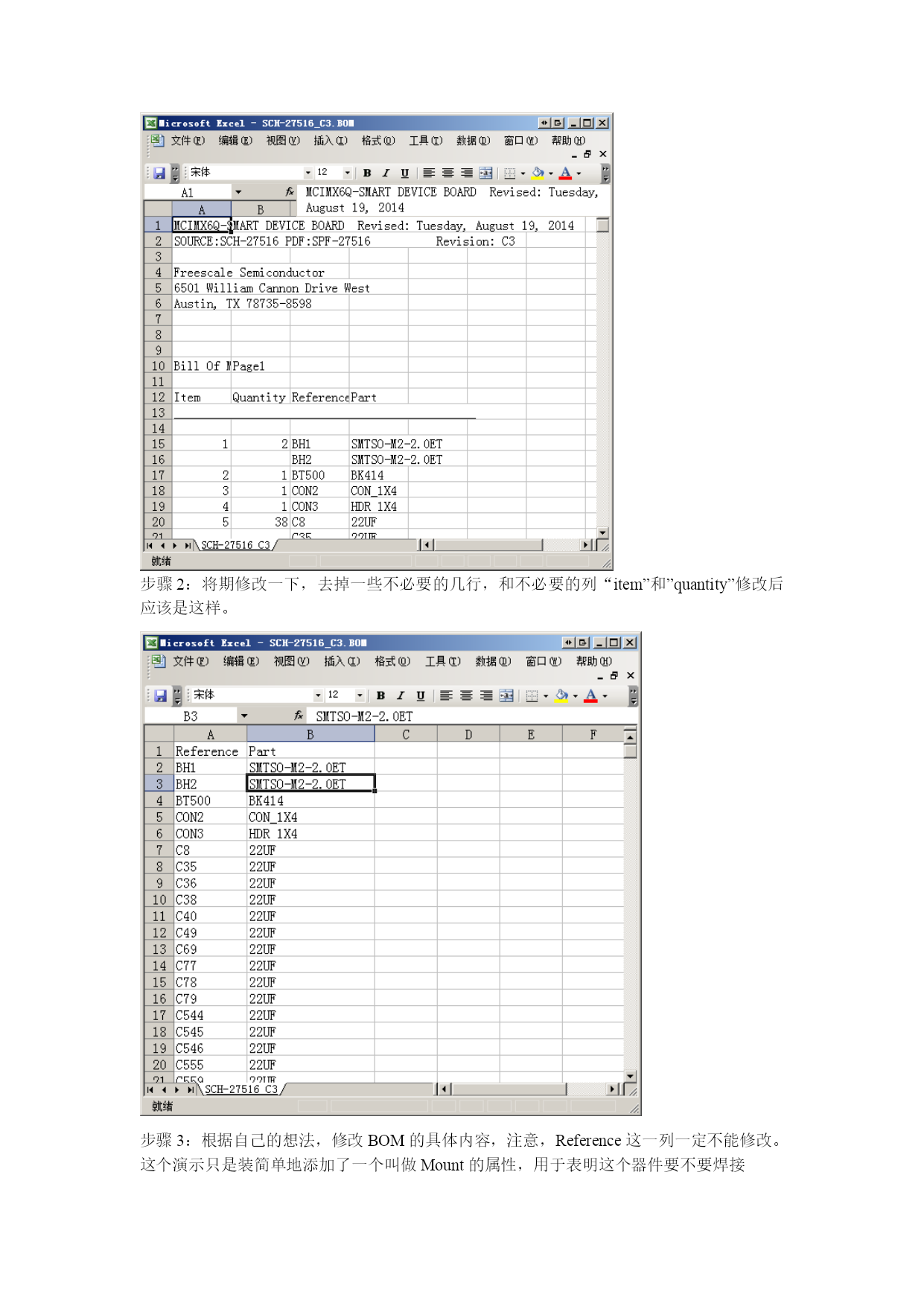

步骤1：打开BOM，刚打开的BOM应该是长得跟下面差不多

步骤2：将期修改一下，去掉一些不必要的几行，和不必要的列“item”和”quantity”修改后应该是这样。

步骤3：根据自己的想法，修改BOM的具体内容，注意，Reference这一列一定不能修改。
这个演示只是装简单地添加了一个叫做Mount的属性，用于表明这个器件要不要焊接

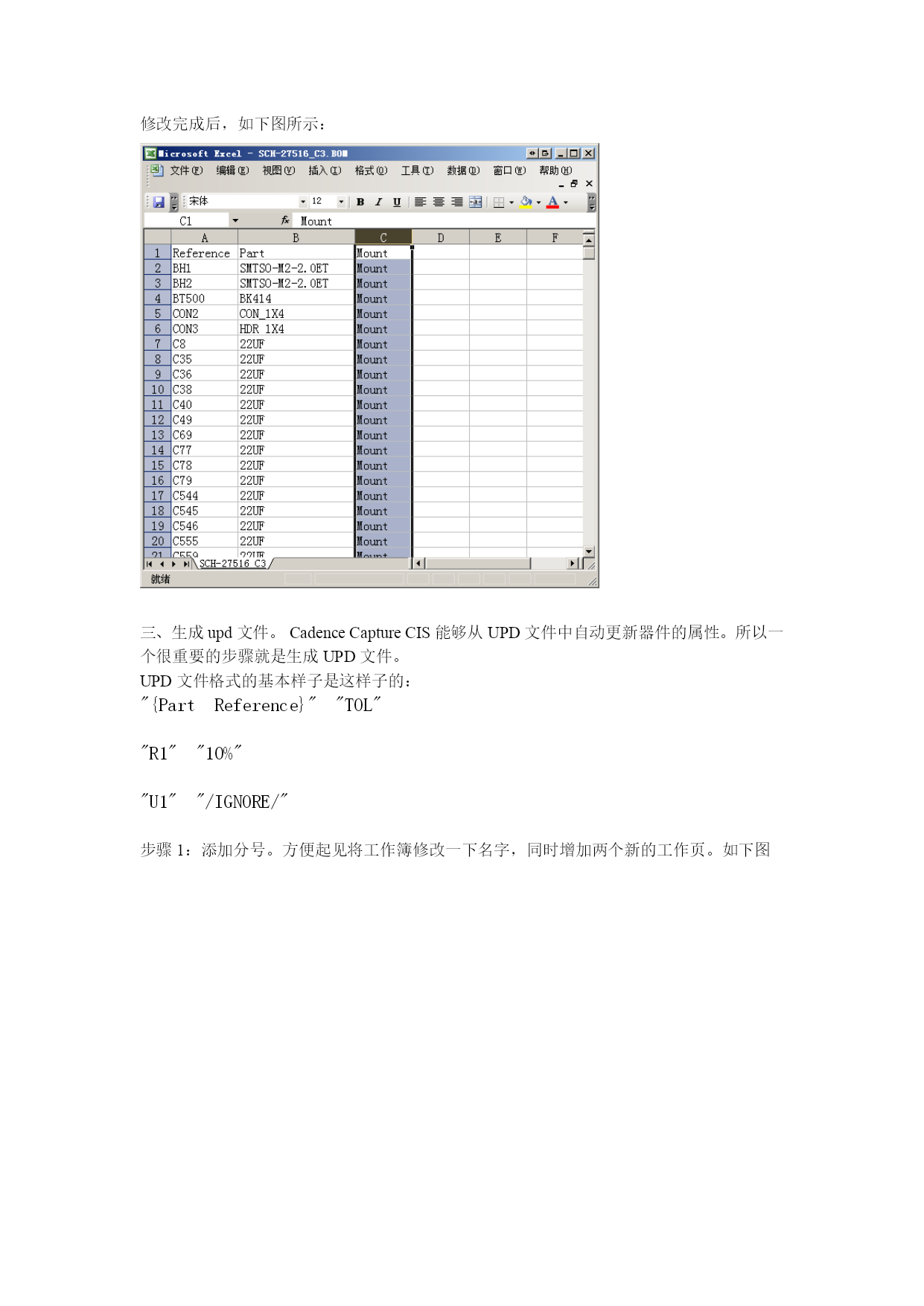

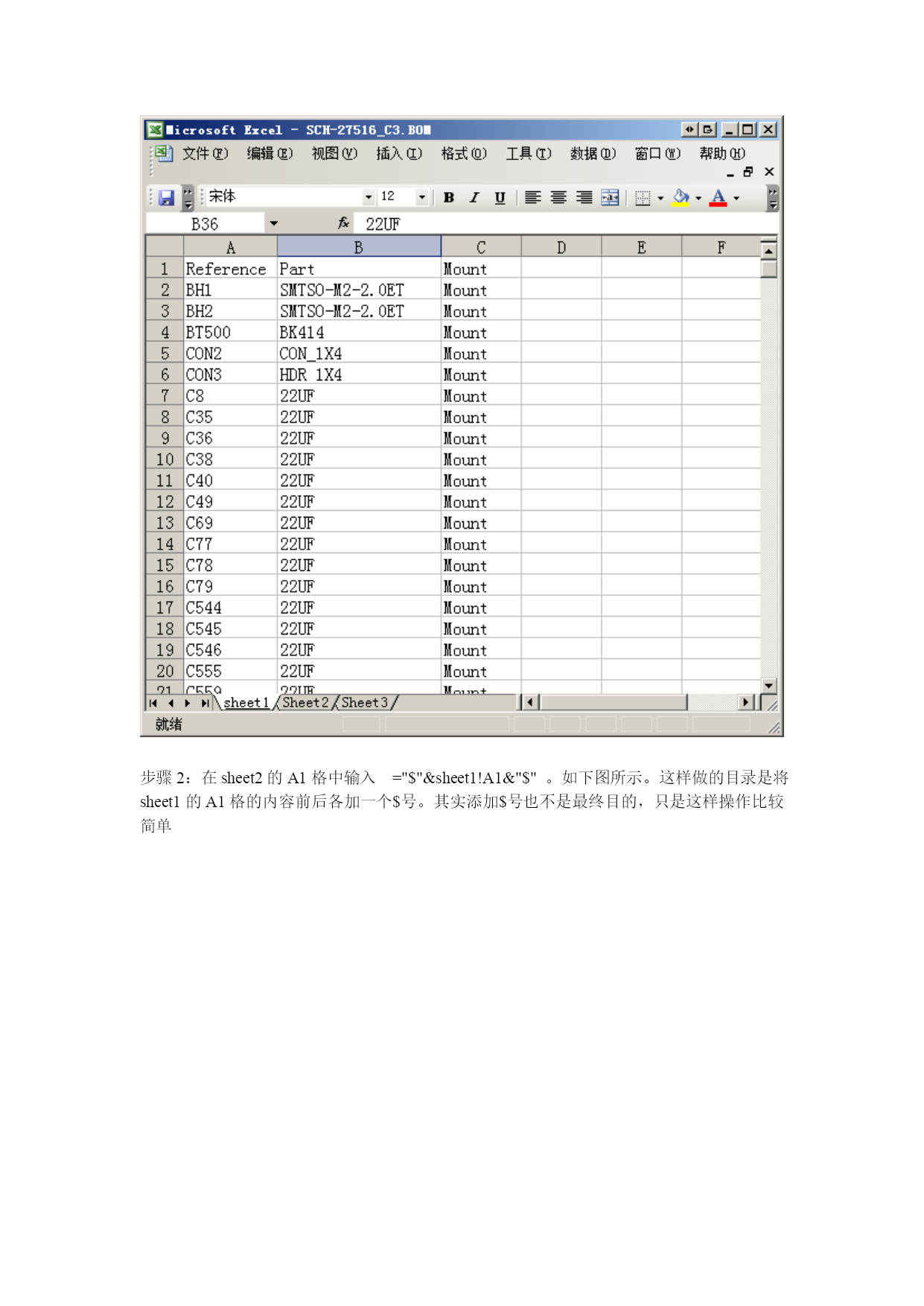

修改完成后，如下图所示：

三、生成upd文件。CadenceCaptureCIS能够从UPD文件中自动更新器件的属性。所以一个很重要的步骤就是生成UPD文件。
UPD文件格式的基本样子是这样子的：
"{PartReference}""TOL""R1""10%""U1""/IGNORE/"

步骤1：添加分号。方便起见将工作簿修改一下名字，同时增加两个新的工作页。如下图

步骤2：在sheet2的A1格中输入="$"&sheet1!A1&"$"。如下图所示。这样做的目录是将sheet1的A1格的内容前后各加一个$号。其实添加$号也不是最终目的，只是这样操作比较简单

步骤3：将sheet2的A1格的格式刷到和sheet1一样大小，先拉行，再接列。如下面两个图。

这样就把sheet1的内容复制到了sheet2，并且各个单元格的内容都前后各加了一个$符号。

步骤4。再将sheet2的内容复制到sheet3，注意只是复制值，不复制公式。
先全选sheet2的内容，发下图所示。

步骤5：复制到sheet3，注意只复制值，不复制公式。如下图所示。

步骤6：将sheet3中的所有$符号替换成“符号，注意必须是英文格式的双引号。如下图所示。

替换完成之后，应该是这个样子的。

步骤7：然后很开心地在sheet3中，在Reference前后各加一个花括号，如下图所示：

步骤8：再次全部选中sheet3中的内容，并用复制所有内容。如下图所示。

步骤9：打开记事本工具，将内容粘贴到其中。如下图所示：

步骤10：将此文件另存为UPD文件，文件名无所谓，但是后缀一定要是*.upd

到此，UPD文件就生成完毕。准备进行导入的工作。

四、导入UPD文件
步骤1：点击Capture的ToolUpdateProperites，如下图所示：

步骤2：在对话框中点击Browse，并且找到刚才生成的UPD文件。

步骤3：点击“OK”键。接下来会弹出一个对话框，点击YES。

步骤4：如果文件没有生成错误，系统应该会很开心地显示下面的对话框。

至此，器件属于批量更新完毕。

五、查看一下效果：
查看器件的属性，可以如下图所示操作，右击工程的dsn

选后选择EditObjectProperties。会出现编辑器件属性的页面，找找看，是不是多了一个叫Mount的属性。

Item\tQuantity\tReference\tValue\tPART_NUMBER\tPCBFootprint\tVoltage

{Item}\t{Quantity}\t{Reference}\t{Value}\t{PART_NUMBER}\t{PCBFootprint}\t{Voltage}
