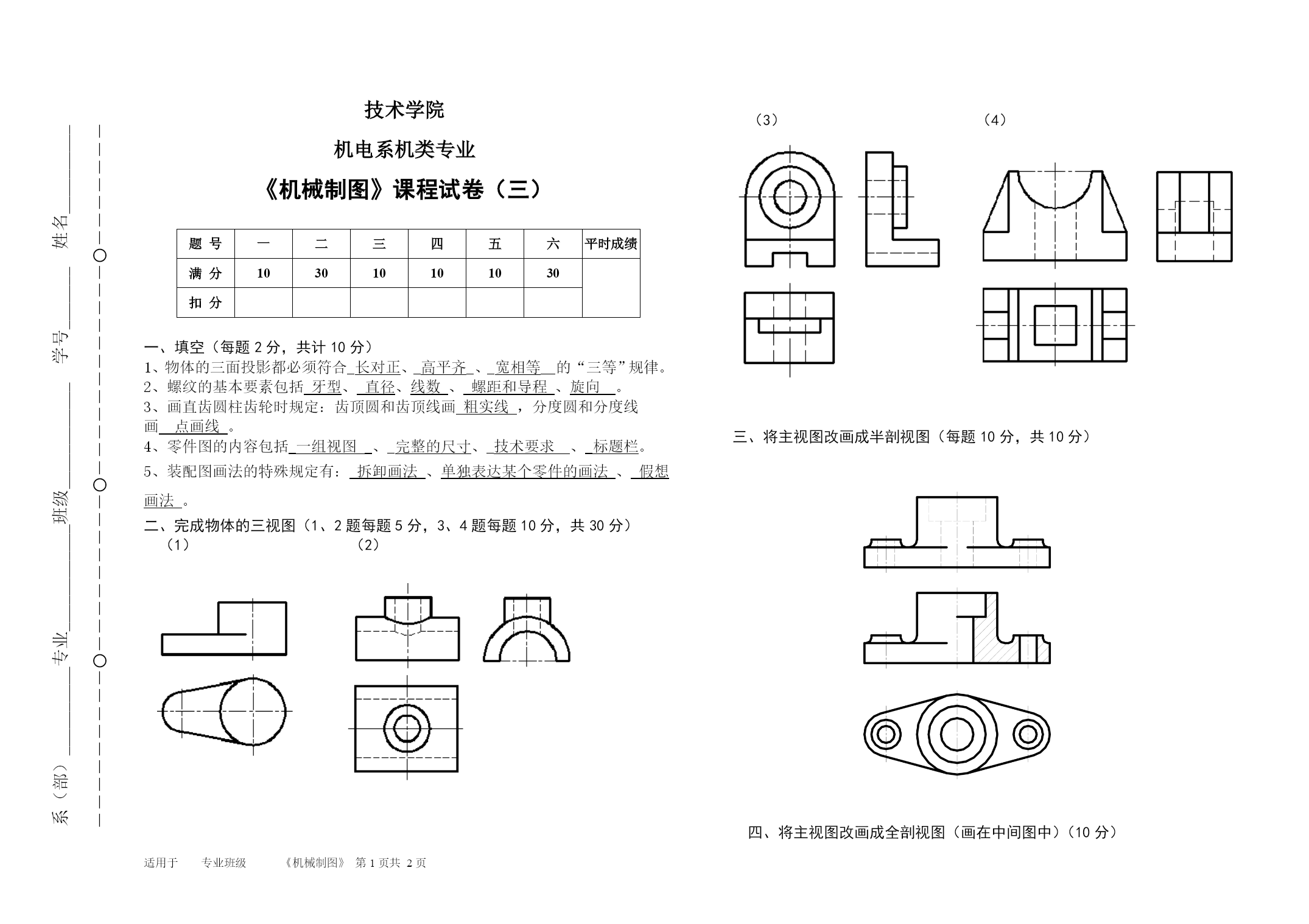

技术学院
机电系机类专业
题号一二三四五六平时成绩满分103010101030扣分《机械制图》课程试卷（三）

一、填空（每题2分，共计10分）
1、物体的三面投影都必须符合_长对正、_高平齐_、_宽相等__的“三等”规律。
2、螺纹的基本要素包括牙型、直径、线数、螺距和导程、旋向。
3、画直齿圆柱齿轮时规定：齿顶圆和齿顶线画粗实线，分度圆和分度线
画点画线。
4、零件图的内容包括_一组视图_、_完整的尺寸、_技术要求、_标题栏。
5、装配图画法的特殊规定有：拆卸画法、单独表达某个零件的画法、假想画法。
二、完成物体的三视图（1、2题每题5分，3、4题每题10分，共30分）
（1）（2）

（3）（4）

三、将主视图改画成半剖视图（每题10分，共10分）

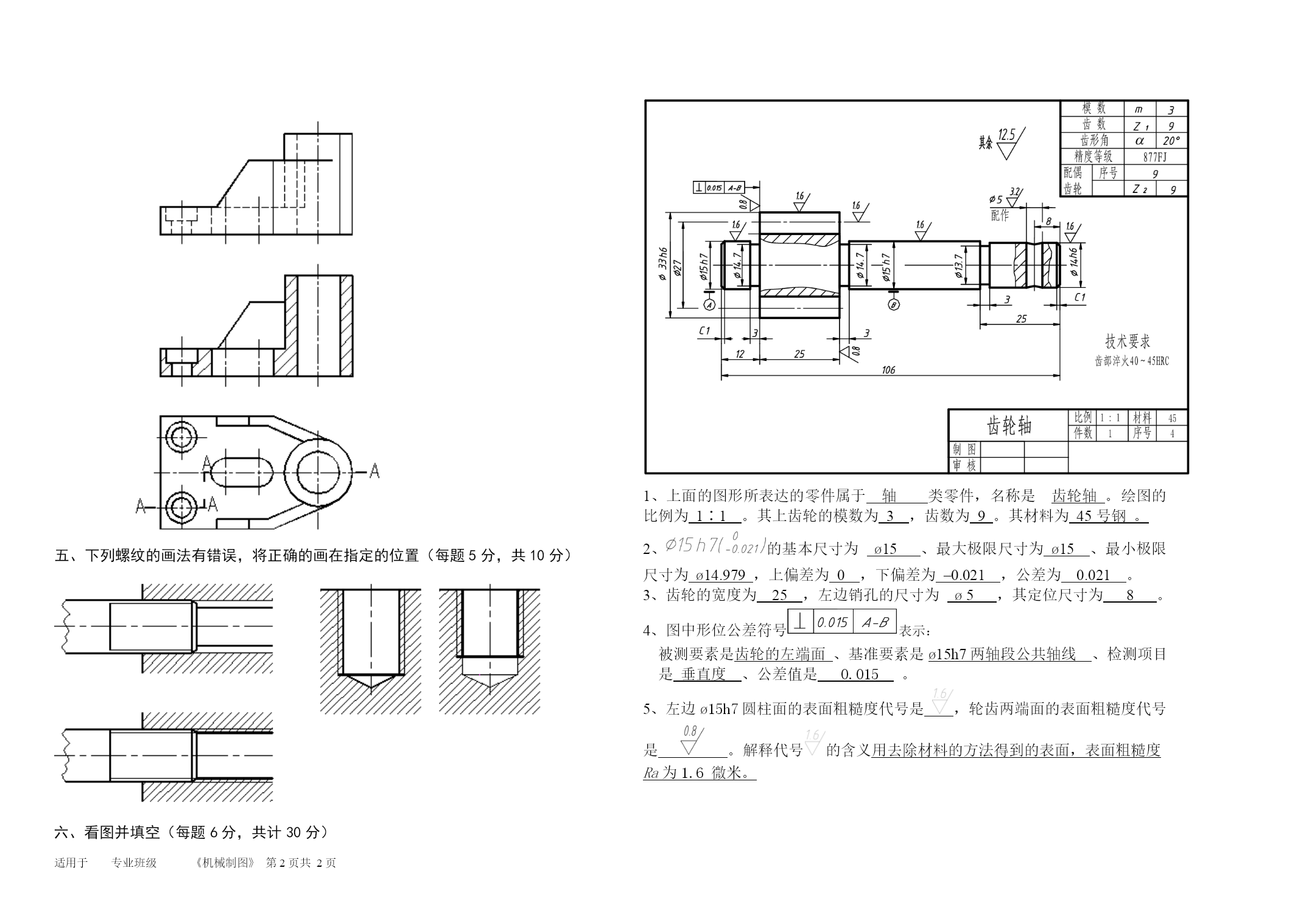

四、将主视图改画成全剖视图（画在中间图中）（10分）

五、下列螺纹的画法有错误，将正确的画在指定的位置（每题5分，共10分）

六、看图并填空（每题6分，共计30分）
1、上面的图形所表达的零件属于轴类零件，名称是齿轮轴。绘图的比例为1∶1。其上齿轮的模数为3，齿数为9。其材料为45号钢。
2、的基本尺寸为ø15、最大极限尺寸为ø15、最小极限尺寸为ø14.979，上偏差为0，下偏差为–0.021，公差为0.021。
3、齿轮的宽度为25，左边销孔的尺寸为ø5，其定位尺寸为8。
4、图中形位公差符号表示：
被测要素是齿轮的左端面、基准要素是ø15h7两轴段公共轴线、检测项目是垂直度、公差值是0.015。
5、左边ø15h7圆柱面的表面粗糙度代号是，轮齿两端面的表面粗糙度代号是。解释代号的含义用去除材料的方法得到的表面，表面粗糙度Ra为1.6微米。
