2008-2009摄影测量学试题

名词解释
1摄影测量学
2航向重叠
3单像空间后方交会
4相对行高
5像片纠正
6解析空中三角测量
7透视平面旋转定律
8外方位元素
9核面
10绝对定向元素
填空
1摄影测量的基本问题，就是将_________转换为__________。
2物体的色是随着__________的光谱成分和物体对光谱成分固有不变的________、__________、和__________的能力而定的。
3人眼产生天然立体视觉的原因是由于_________的存在。
4相对定向完成的标志是__________。
5光束法区域网平差时，若像片按垂直于航带方向编号，则改化法方程系数阵带宽为_______，若按平行于航带方向编号，则带宽为_________。
三、简答题
1两种常用的相对定向元素系统的特点及相对定向元素。
2倾斜位移的特性。
3单行带法相对定向后，为何要进行比例尺归化？为何进行？
4独立模型法区域网平差基本思想。
5何谓正形变换？有何特点？
四、论述题
1空间后方交会的结算步骤。
2有三条航线，每条航线六张像片组成一个区域，采用光束法区域网平差。
写出整体平差的误差方程式的一般式。
将像片进行合理编号，并计算带宽，内存容量。
请画出改化法方程系数阵结构简图。

参考答案：
一、
1是对研究的对象进行摄影，根据所获得的构想信息，从几何方面和物理方面加以分析研究，从而对所摄影的对象本质提供各种资料的一门学科。
2供测图用的航测相片沿飞行方向上相邻像片的重叠。
3知道像片的内方位元素，以及三个地面点坐标和量测出的相应像点的坐标，就可以根据共线方程求出六个外方位元素的方法。
4摄影瞬间航摄飞机相对于某一索取基准面的高度。
5将中心投影转换成正射投影时，经过投影变换来消除相片倾斜所引起的像点位移，使它相当于水平相片的构象，并符合所规定的比例尺的变换过程。
6是将建立的投影光束，单元模型或航带模型以及区域模型的数字模型，根据少数地面控制点，按最小二乘法原理进行平差计算，并求加密点地面坐标的方法。
7当物面和合面分别绕透视轴合线旋转后，只要旋转地角度相同，则投影射线总是通过物面和像面的统一相对应点。
8用以确定摄影瞬间摄影机或像片空间位置，即摄影光束空间位置的数据。
9通过摄影基线与任意物方点所作的平面称作通过该点的核面。
10确定相对定向所建立的几何模型比例尺和恢复模型空间方位的元素。

二、
1中心投影的像片、正射投影的地形图。
2照射光线、吸收、反射、透视
3生理视察
4模型点在统一的辅助坐标系中坐标U、V、W的求出。
52N+2、N+3
三、
1答：连续法相对定向是以左方相片为基准，求出右方相片相对于左方像片的相对方为元素。右像点在中的坐标为零。
中的u与B重合，v轴与左相片的主核面相垂直，w轴在左像片的主核面内，右像空间辅助坐标系中的轴与轴重合，与平行，因而为零。
2答：在倾斜像片上从等角点出发，引向任意两个像点的方向线，他们之间的夹角与水平像片上相应的方向之间，即水平地面上相应方向之间的夹角恒等。
3答：a因为每个像对模型的比例尺是按照其相对定向时所取的bu而定的，为建立航带模型从而应将各像对模型归化到统一的比例尺中。
b以第一个像对模型比例尺为基准，在模型连接时，利用重叠区的公共点，比较公共点在相邻模型上的空间辅助坐标w，求得模型归化比例系数k，借助k使后一像对模型的比例尺归化到前一对像对模型的比例尺中。
4答：独立模型法区域网平差以单元模型为为平差单元。其中单元模型是独立地在各自的像空间辅助坐标系中建立的，在整体区域网平差时，根据地面控制点的摄影测量坐标和地面坐标相等以及相邻模型公共点，包括公共摄影站点在内，他们各自单元模型
上的测量坐标应该相等的原则，确定每一个单元的旋转，缩放和平移，已取得在区域中的最或是值，从而求出各加密点的地面坐标
5答：图形的变换前后保持局部相似性
2009～2010《摄影测量学》试卷（A）卷

姓名_________班级_________班级序号_________成绩___________

题号一二三四五总分得分一、写出中心投影的共线方程式并说明式中各参数的含义。（12分）
二、已知相对定向的误差方程式：
说明误差方程式中各项系数的求解或确定方法并给出其迭代计算流程图。（18分）
三、指出采用“后方交会+前方交会”和“相对定向+绝对定向”两种方法计算地面点坐标的基本步骤。（20分）

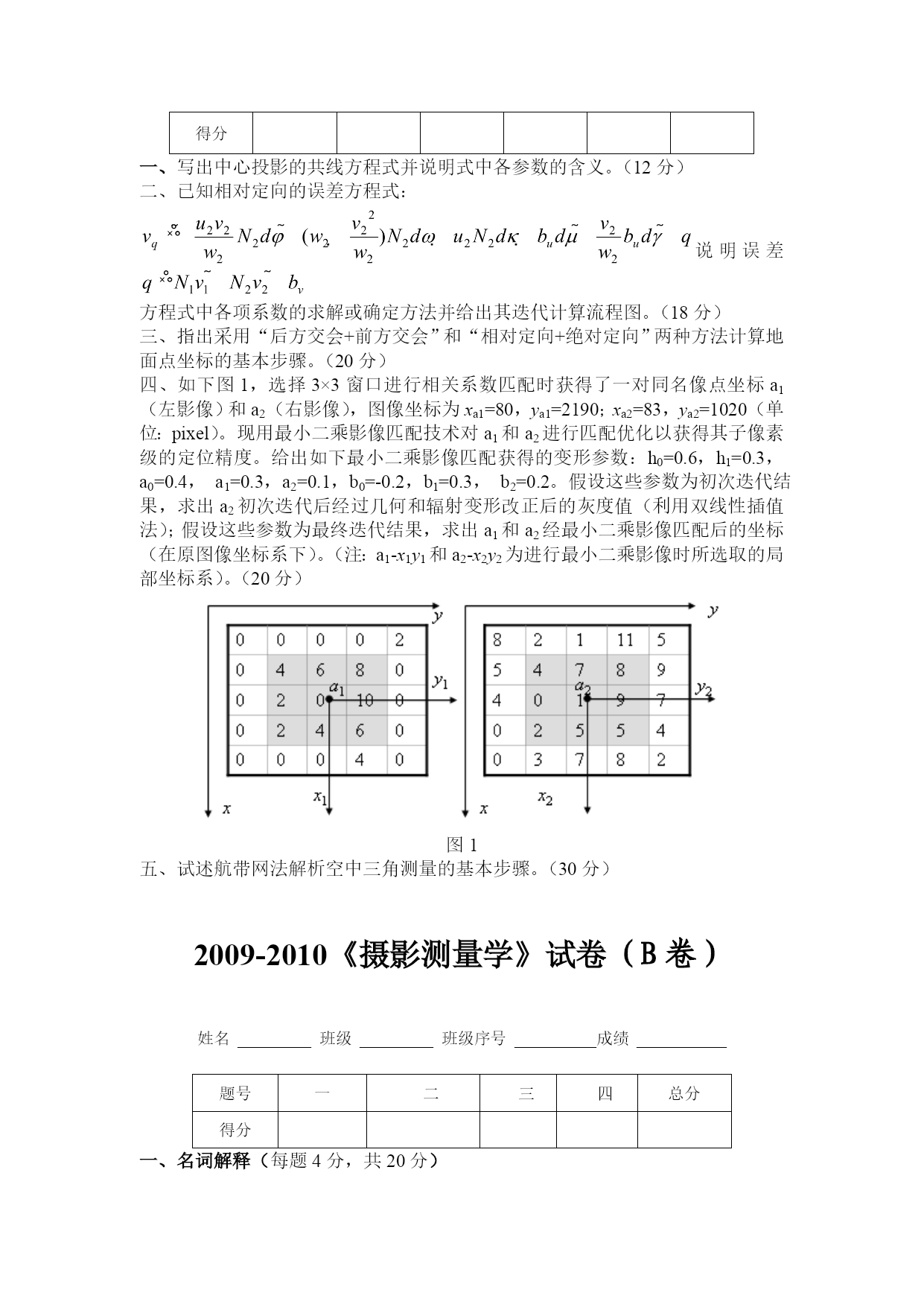

四、如下图1，选择3×3窗口进行相关系数匹配时获得了一对同名像点坐标a1（左影像）和a2（右影像），图像坐标为xa1=80，ya1=2190；xa2=83，ya2=1020（单位：pixel）。现用最小二乘影像匹配技术对a1和a2进行匹配优化以获得其子像素级的定位精度。给出如下最小二乘
