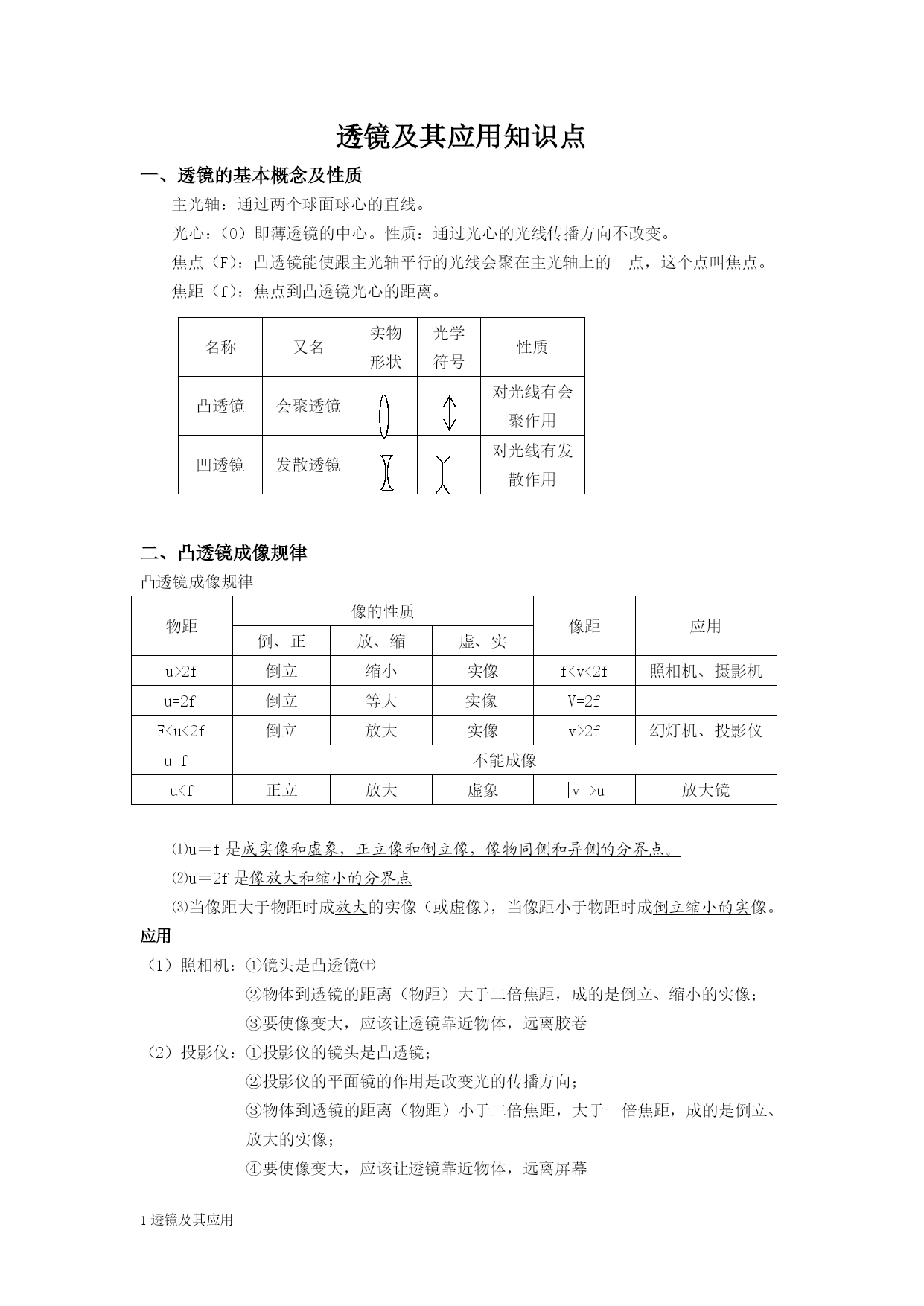

透镜及其应用知识点
一、透镜的基本概念及性质
主光轴：通过两个球面球心的直线。
光心：（O）即薄透镜的中心。性质：通过光心的光线传播方向不改变。
焦点（F）：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫焦点。
焦距（f）：焦点到凸透镜光心的距离。
名称又名实物
形状光学
符号性质凸透镜会聚透镜对光线有会聚作用凹透镜发散透镜对光线有发散作用

二、凸透镜成像规律
凸透镜成像规律
物距像的性质像距应用倒、正放、缩虚、实u>2f倒立缩小实像f<v<2f照相机、摄影机u=2f倒立等大实像V=2fF<u<2f倒立放大实像v>2f幻灯机、投影仪u=f不能成像u<f正立放大虚象|v|>u放大镜
⑴u＝f是成实像和虚象，正立像和倒立像，像物同侧和异侧的分界点。
⑵u＝2f是像放大和缩小的分界点
⑶当像距大于物距时成放大的实像（或虚像），当像距小于物距时成倒立缩小的实像。
应用
（1）照相机：①镜头是凸透镜㈩
②物体到透镜的距离（物距）大于二倍焦距，成的是倒立、缩小的实像；
③要使像变大，应该让透镜靠近物体，远离胶卷（2）投影仪：①投影仪的镜头是凸透镜；
②投影仪的平面镜的作用是改变光的传播方向；
③物体到透镜的距离（物距）小于二倍焦距，大于一倍焦距，成的是倒立、放大的实像；

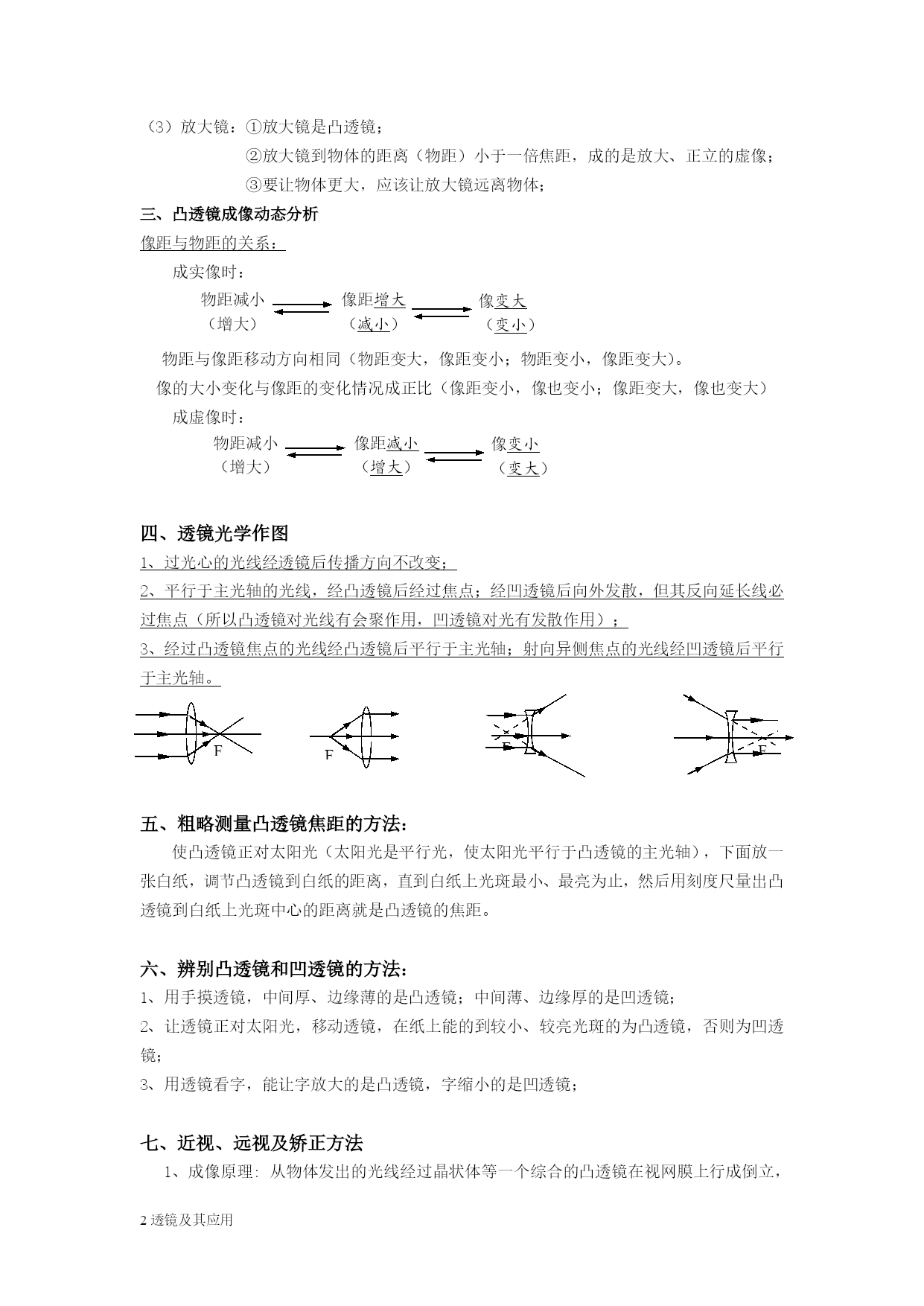

④要使像变大，应该让透镜靠近物体，远离屏幕（3）放大镜：①放大镜是凸透镜；
②放大镜到物体的距离（物距）小于一倍焦距，成的是放大、正立的虚像；
③要让物体更大，应该让放大镜远离物体；
三、凸透镜成像动态分析
像距与物距的关系：
成实像时：
物距减小
（增大）
像距增大
（减小）
像变大
（变小）

物距与像距移动方向相同（物距变大，像距变小；物距变小，像距变大）。
像的大小变化与像距的变化情况成正比（像距变小，像也变小；像距变大，像也变大）
成虚像时：
物距减小
（增大）
像距减小
（增大）
像变小
（变大）

四、透镜光学作图
1、过光心的光线经透镜后传播方向不改变；
2、平行于主光轴的光线，经凸透镜后经过焦点；经凹透镜后向外发散，但其反向延长线必过焦点（所以凸透镜对光线有会聚作用，凹透镜对光有发散作用）；
3、经过凸透镜焦点的光线经凸透镜后平行于主光轴；射向异侧焦点的光线经凹透镜后平行于主光轴。
F
F
F
F

五、粗略测量凸透镜焦距的方法：
使凸透镜正对太阳光（太阳光是平行光，使太阳光平行于凸透镜的主光轴），下面放一张白纸，调节凸透镜到白纸的距离，直到白纸上光斑最小、最亮为止，然后用刻度尺量出凸透镜到白纸上光斑中心的距离就是凸透镜的焦距。六、辨别凸透镜和凹透镜的方法：1、用手摸透镜，中间厚、边缘薄的是凸透镜；中间薄、边缘厚的是凹透镜；2、让透镜正对太阳光，移动透镜，在纸上能的到较小、较亮光斑的为凸透镜，否则为凹透镜；3、用透镜看字，能让字放大的是凸透镜，字缩小的是凹透镜；七、近视、远视及矫正方法

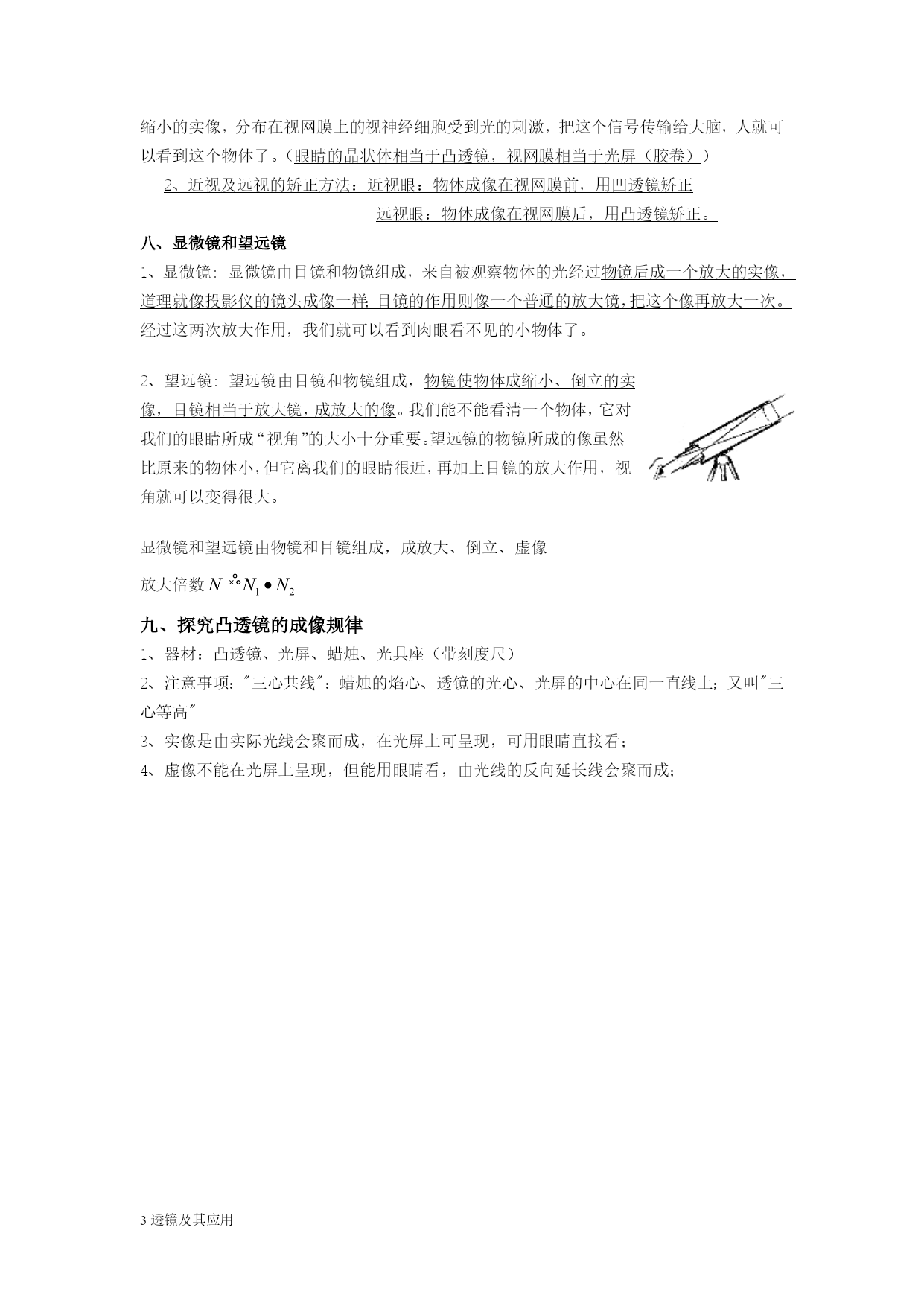

1、成像原理:从物体发出的光线经过晶状体等一个综合的凸透镜在视网膜上行成倒立，缩小的实像，分布在视网膜上的视神经细胞受到光的刺激，把这个信号传输给大脑，人就可以看到这个物体了。（眼睛的晶状体相当于凸透镜，视网膜相当于光屏（胶卷））
2、近视及远视的矫正方法：近视眼：物体成像在视网膜前，用凹透镜矫正
远视眼：物体成像在视网膜后，用凸透镜矫正。
八、显微镜和望远镜
1、显微镜:显微镜由目镜和物镜组成，来自被观察物体的光经过物镜后成一个放大的实像，道理就像投影仪的镜头成像一样；目镜的作用则像一个普通的放大镜，把这个像再放大一次。经过这两次放大作用，我们就可以看到肉眼看不见的小物体了。

2、望远镜:望远镜由目镜和物镜组成，物镜使物体成缩小、倒立的实像，目镜相当于放大镜，成放大的像。我们能不能看清一个物体，它对我们的眼睛所成“视角”的大小十分重要。望远镜的物镜所成的像虽然比原来的物体小，但它离我们的眼睛很近，再加上目镜的放大作用，视角就可以变得很大。
显微镜和望远镜由物镜和目镜组成，成放大、倒立、虚像
放大倍数
九、探究凸透镜的成像规律
1、器材：凸透镜、光屏、蜡烛、光具座（带刻度尺）
2、注意事项："三心共线"：蜡烛的焰心、透镜的光心、光屏的中心在同一直线上；又叫"三心等高"3、实像是由实际光线会聚而成，在光屏上可呈现，可用眼睛直接看；4、虚像不能在光屏上呈现，但能用眼睛看，由光线的反向延长线会聚而成；
