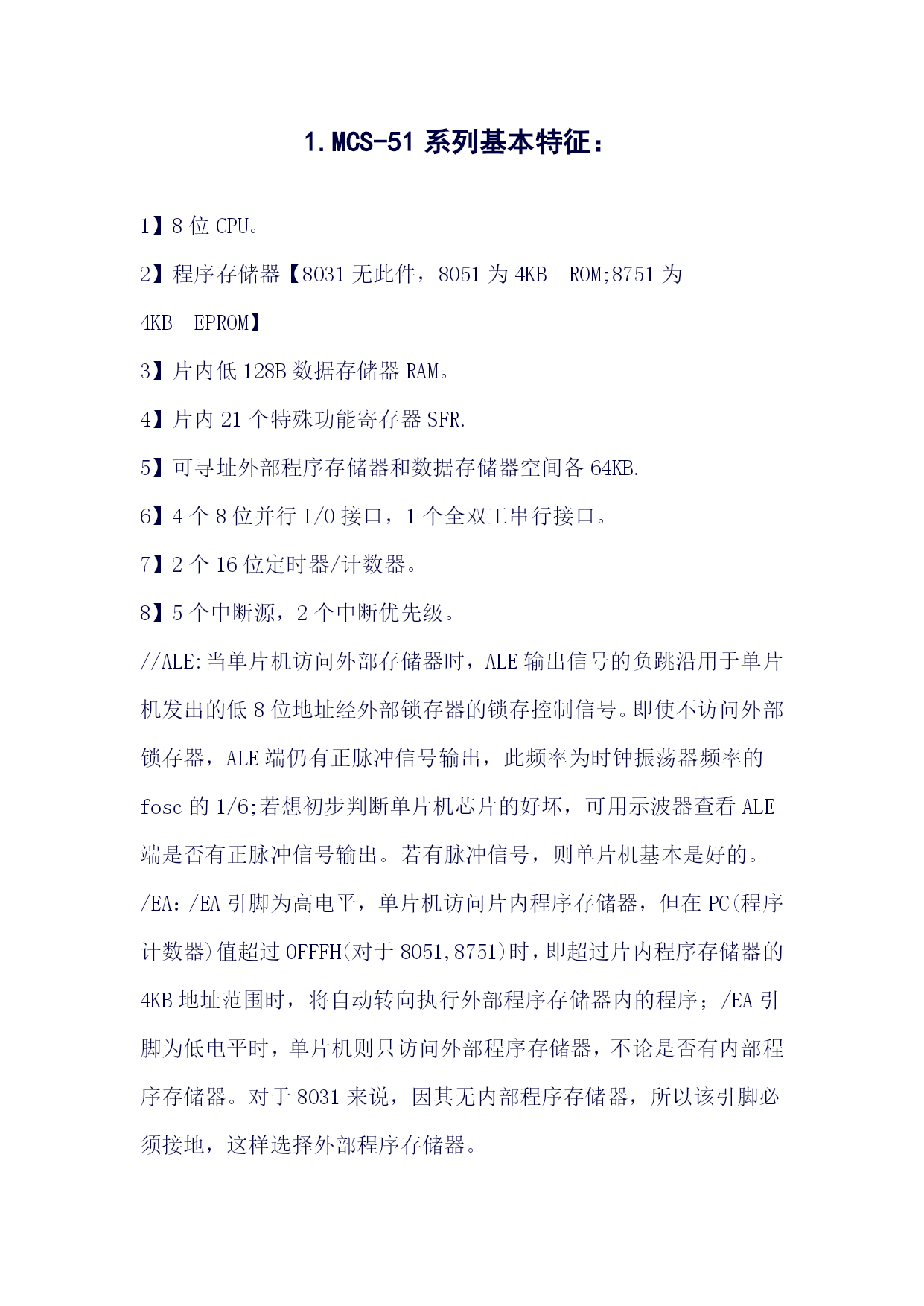

1.MCS-51系列基本特征：
1】8位CPU。
2】程序存储器【8031无此件，8051为4KBROM;8751为4KBEPROM】
3】片内低128B数据存储器RAM。
4】片内21个特殊功能寄存器SFR.
5】可寻址外部程序存储器和数据存储器空间各64KB.
6】4个8位并行I/O接口，1个全双工串行接口。
7】2个16位定时器/计数器。
8】5个中断源，2个中断优先级。
//ALE:当单片机访问外部存储器时，ALE输出信号的负跳沿用于单片机发出的低8位地址经外部锁存器的锁存控制信号。即使不访问外部锁存器，ALE端仍有正脉冲信号输出，此频率为时钟振荡器频率的fosc的1/6;若想初步判断单片机芯片的好坏，可用示波器查看ALE端是否有正脉冲信号输出。若有脉冲信号，则单片机基本是好的。
/EA：/EA引脚为高电平，单片机访问片内程序存储器，但在PC(程序计数器)值超过0FFFH(对于8051,8751)时，即超过片内程序存储器的4KB地址范围时，将自动转向执行外部程序存储器内的程序；/EA引脚为低电平时，单片机则只访问外部程序存储器，不论是否有内部程序存储器。对于8031来说，因其无内部程序存储器，所以该引脚必须接地，这样选择外部程序存储器。

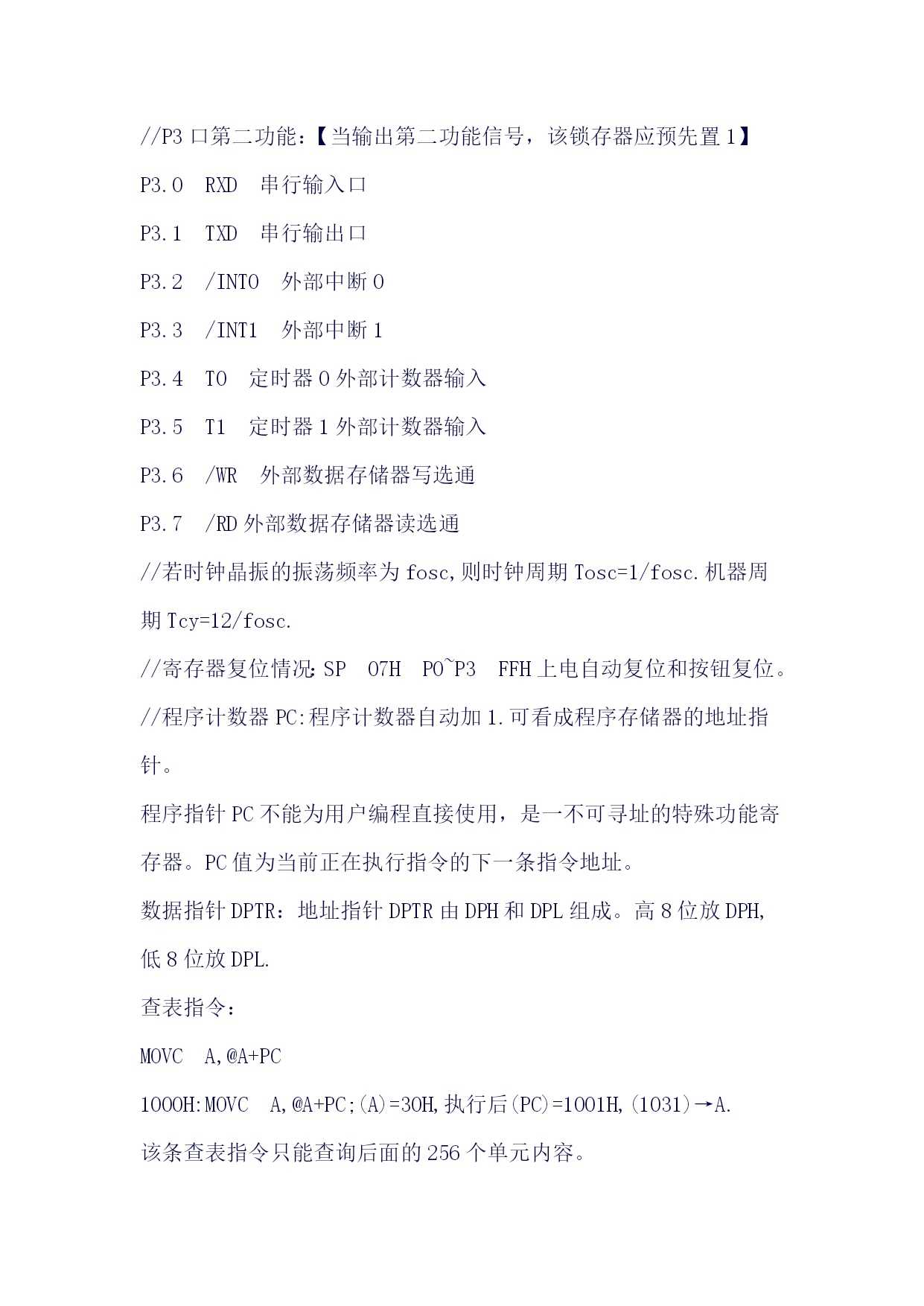

//P3口第二功能：【当输出第二功能信号，该锁存器应预先置1】
P3.0RXD串行输入口
P3.1TXD串行输出口
P3.2/INT0外部中断0
P3.3/INT1外部中断1
P3.4T0定时器0外部计数器输入
P3.5T1定时器1外部计数器输入
P3.6/WR外部数据存储器写选通
P3.7/RD外部数据存储器读选通
//若时钟晶振的振荡频率为fosc,则时钟周期Tosc=1/fosc.机器周期Tcy=12/fosc.
//寄存器复位情况：SP07HP0~P3FFH上电自动复位和按钮复位。
//程序计数器PC:程序计数器自动加1.可看成程序存储器的地址指针。
程序指针PC不能为用户编程直接使用，是一不可寻址的特殊功能寄存器。PC值为当前正在执行指令的下一条指令地址。数据指针DPTR：地址指针DPTR由DPH和DPL组成。高8位放DPH,低8位放DPL.
查表指令：
MOVCA,@A+PC
1000H:MOVCA,@A+PC;(A)=30H,执行后(PC)=1001H,(1031)→A.
该条查表指令只能查询后面的256个单元内容。

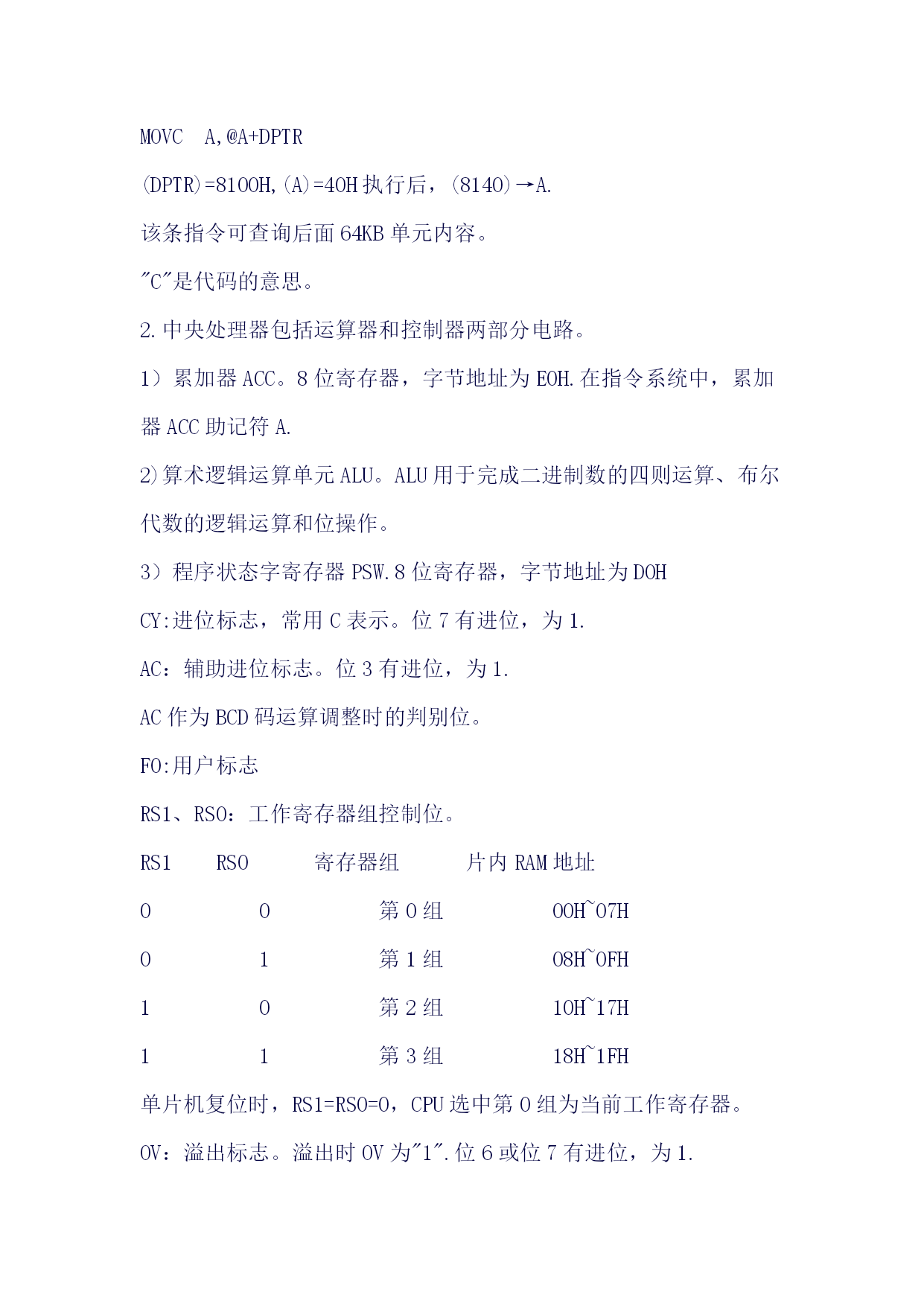

MOVCA,@A+DPTR
(DPTR)=8100H,(A)=40H执行后，(8140)→A.
该条指令可查询后面64KB单元内容。
"C"是代码的意思。
2.中央处理器包括运算器和控制器两部分电路。
1）累加器ACC。8位寄存器，字节地址为E0H.在指令系统中，累加器ACC助记符A.
2)算术逻辑运算单元ALU。ALU用于完成二进制数的四则运算、布尔代数的逻辑运算和位操作。
3）程序状态字寄存器PSW.8位寄存器，字节地址为D0H
CY:进位标志，常用C表示。位7有进位，为1.
AC：辅助进位标志。位3有进位，为1.
AC作为BCD码运算调整时的判别位。
F0:用户标志
RS1、RS0：工作寄存器组控制位。
RS1RS0寄存器组片内RAM地址
00第0组00H~07H
01第1组08H~0FH
10第2组10H~17H
11第3组18H~1FH
单片机复位时，RS1=RS0=0，CPU选中第0组为当前工作寄存器。
OV：溢出标志。溢出时OV为"1".位6或位7有进位，为1.

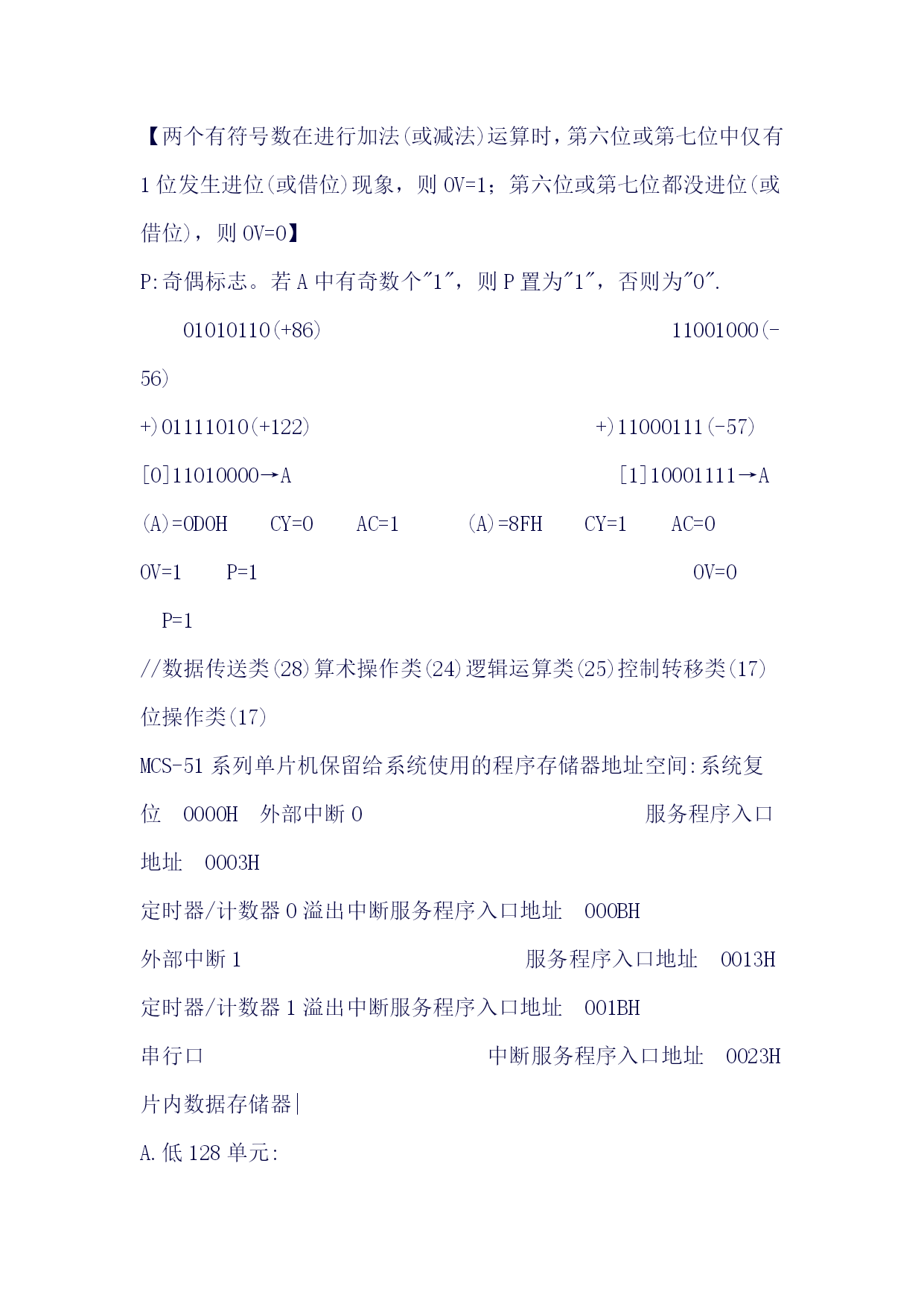

【两个有符号数在进行加法(或减法)运算时，第六位或第七位中仅有1位发生进位(或借位)现象，则OV=1；第六位或第七位都没进位(或借位)，则OV=0】
P:奇偶标志。若A中有奇数个"1"，则P置为"1"，否则为"0".
01010110([phone](-56)
+)01111010(+122)+)11000111(-57)
[0]11010000→A[1]10001111→A
(A)=0D0HCY=0AC=1(A)=8FHCY=1AC=0
OV=1P=1OV=0P=1
//数据传送类(28)算术操作类(24)逻辑运算类(25)控制转移类(17)位操作类(17)
MCS-51系列单片机保留给系统使用的程序存储器地址空间:系统复位0000H外部中断0服务程序入口地址0003H定时器/计数器0溢出中断服务程序入口地址000BH外部中断1服务程序入口地址0013H定时器/计数器1溢出中断服务程序入口地址001BH串行口中断服务程序入口地址0023H
片内数据存储器|
A.低128单元:

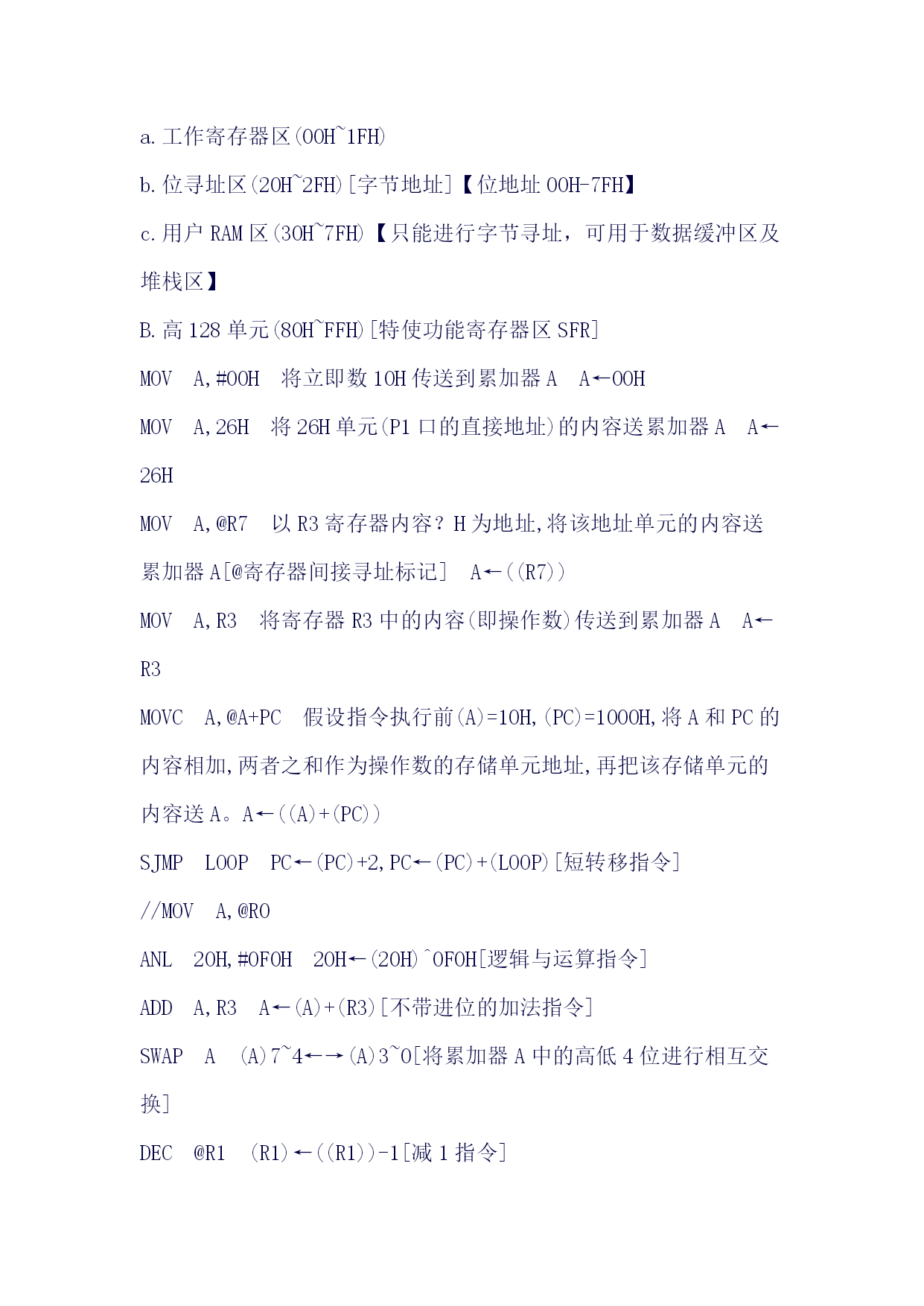

a.工作寄存器区(00H~1FH)
b.位寻址区(20H~2FH)[字节地址]【位地址00H-7FH】
c.用户RAM区(30H~7FH)【只能进行字节寻址，可用于数据缓冲区及堆栈区】
B
