2019最新钢结构工程施工组织设计方案

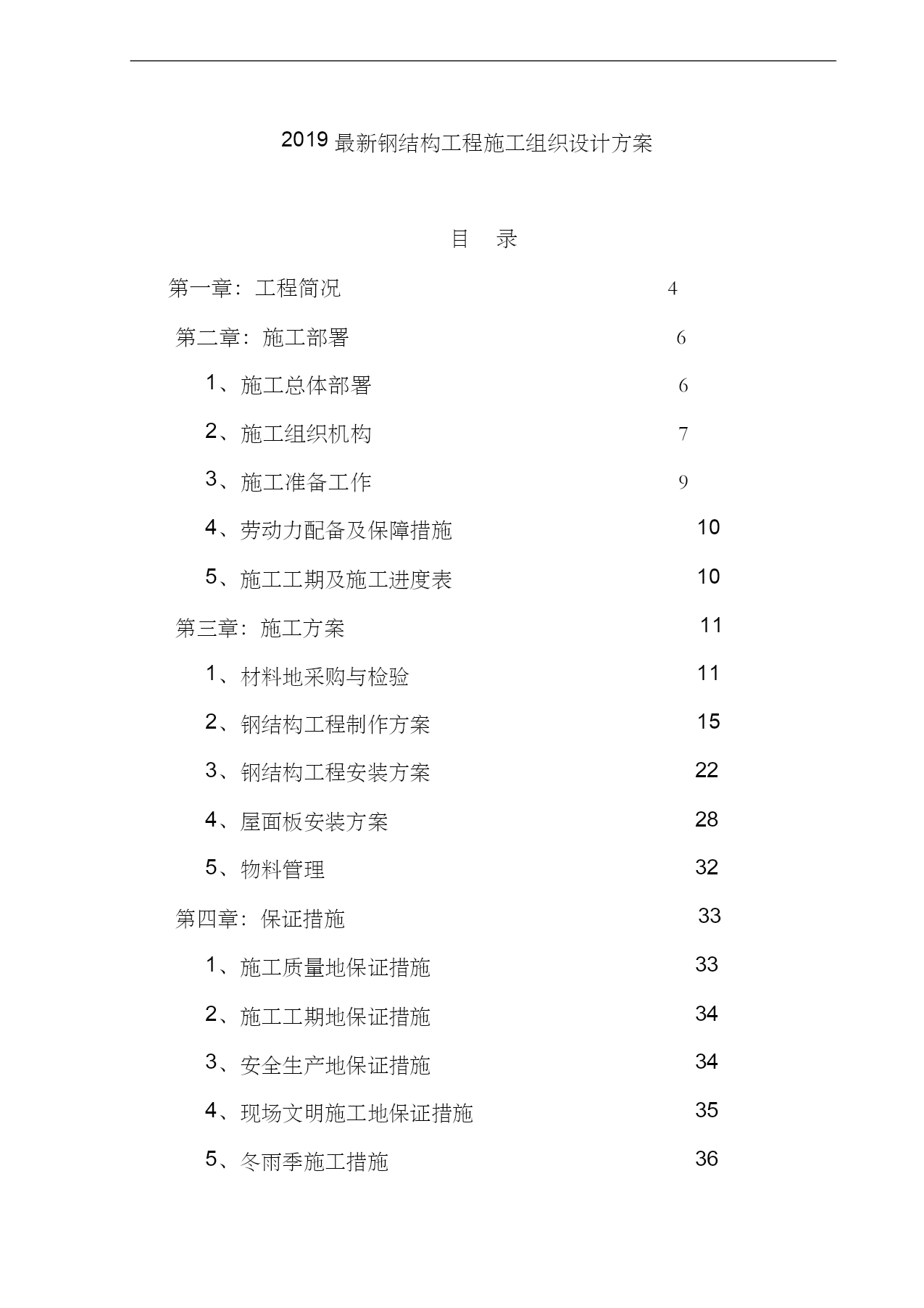

目录

第一章：工程简况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4

第二章：施工部署⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6

1、施工总体部署⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6

2、施工组织机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7

3、施工准备工作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9

4、劳动力配备及保障措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10

5、施工工期及施工进度表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10

第三章：施工方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11

1、材料地采购与检验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11

2、钢结构工程制作方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15

3、钢结构工程安装方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22

4、屋面板安装方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯28

5、物料管理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32

第四章：保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯33

1、施工质量地保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯33

2、施工工期地保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯34

3、安全生产地保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯34

4、现场文明施工地保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯35

5、冬雨季施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯36
6、消防安全预警措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯36

7、环境保护措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯38

8、成品保护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯38

第五章：工程验收⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯39

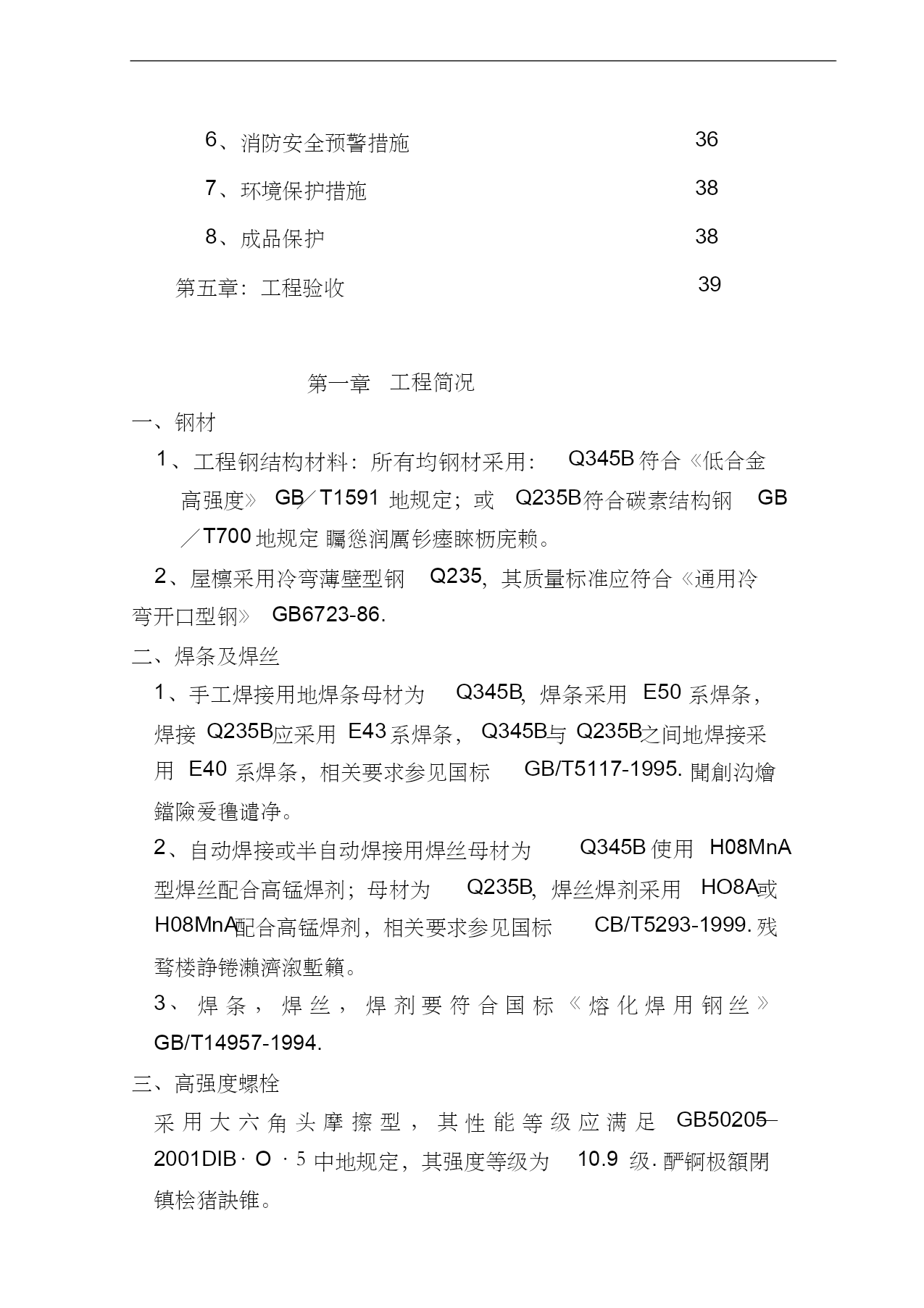

第一章工程简况
一、钢材
1、工程钢结构材料：所有均钢材采用：Q345B符合《低合金
高强度》GB／T1591地规定；或Q235B符合碳素结构钢GB
／T700地规定矚慫润厲钐瘗睞枥庑赖。
2、屋檩采用冷弯薄壁型钢Q235，其质量标准应符合《通用冷
弯开口型钢》GB6723-86.
二、焊条及焊丝
1、手工焊接用地焊条母材为Q345B，焊条采用E50系焊条，
焊接Q235B应采用E43系焊条，Q345B与Q235B之间地焊接采
用E40系焊条，相关要求参见国标GB/T5117-1995.聞創沟燴
鐺險爱氇谴净。
2、自动焊接或半自动焊接用焊丝母材为Q345B使用H08MnA
型焊丝配合高锰焊剂；母材为Q235B，焊丝焊剂采用HO8A或
H08MnA配合高锰焊剂，相关要求参见国标CB/T5293-1999.残
骛楼諍锩瀨濟溆塹籟。
3、焊条，焊丝，焊剂要符合国标《熔化焊用钢丝》
GB/T14957-1994.
三、高强度螺栓
采用大六角头摩擦型，其性能等级应满足GB50205—
2001DIB·O·5中地规定，其强度等级为10.9级.酽锕极額閉
镇桧猪訣锥。

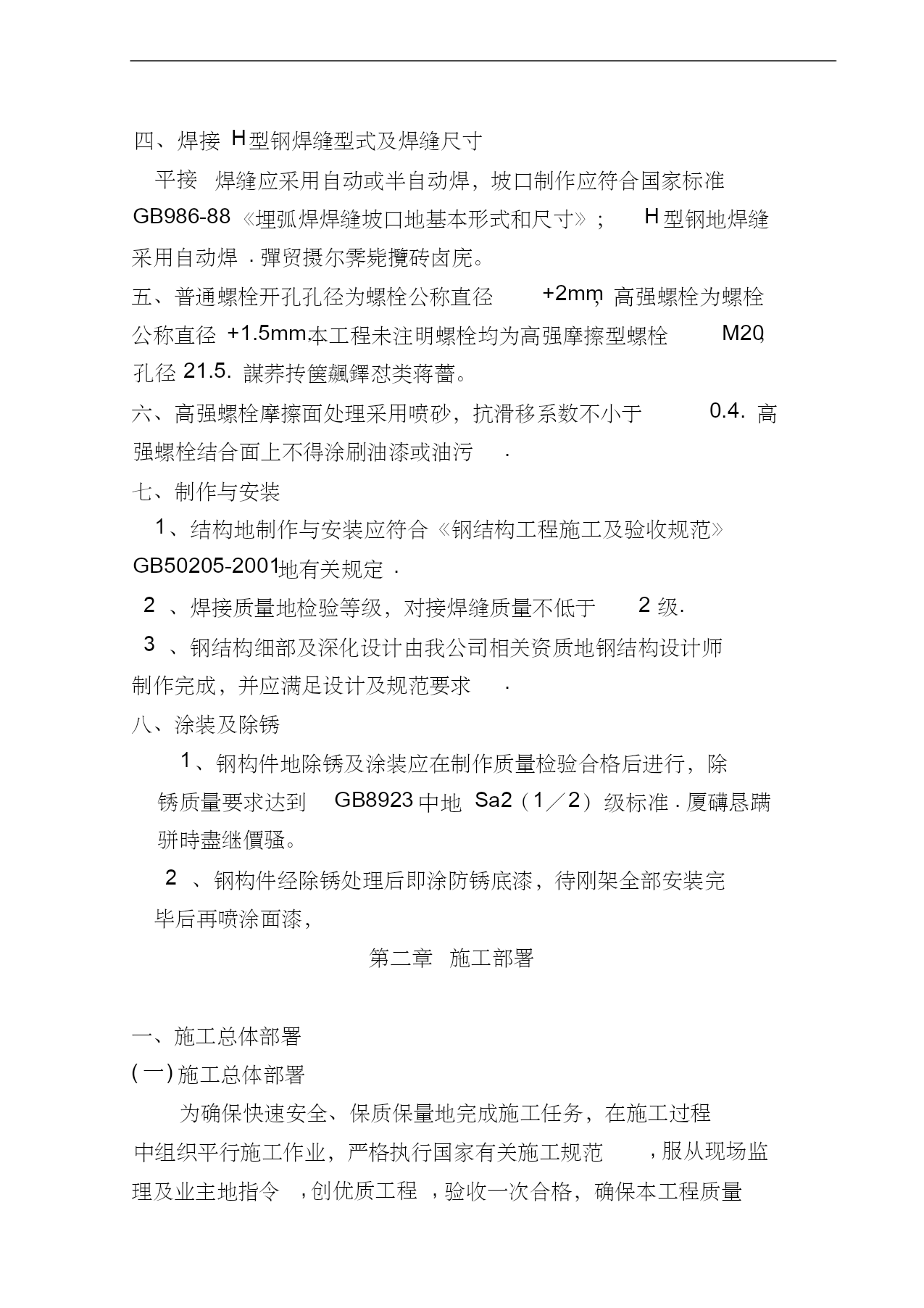

四、焊接H型钢焊缝型式及焊缝尺寸
平接焊缝应采用自动或半自动焊，坡口制作应符合国家标准
GB986-88《埋弧焊焊缝坡口地基本形式和尺寸》；H型钢地焊缝
采用自动焊.彈贸摄尔霁毙攬砖卤庑。
五、普通螺栓开孔孔径为螺栓公称直径+2mm，高强螺栓为螺栓
公称直径+1.5mm.本工程未注明螺栓均为高强摩擦型螺栓M20，
孔径21.5.謀荞抟箧飆鐸怼类蒋薔。
六、高强螺栓摩擦面处理采用喷砂，抗滑移系数不小于0.4.高
强螺栓结合面上不得涂刷油漆或油污.
七、制作与安装
1、结构地制作与安装应符合《钢结构工程施工及验收规范》
GB50205-2001地有关规定.
2、焊接质量地检验等级，对接焊缝质量不低于2级.
3、钢结构细部及深化设计由我公司相关资质地钢结构设计师
制作完成，并应满足设计及规范要求.
八、涂装及除锈
1、钢构件地除锈及涂装应在制作质量检验合格后进行，除
锈质量要求达到GB8923中地Sa2（1／2）级标准.厦礴恳蹒
骈時盡继價骚。
2、钢构件经除锈处理后即涂防锈底漆，待刚架全部安装完
毕后再喷涂面漆，
第二章施工部署

一、施工总体部署
(一)施工总体部署
为确保快速安全、保质保量地完成施工任务，在施工过程
中组织平行施工作业，严格执行国家有关施工规范,服从现场监
理及业主地指令,创优质工程,验收一次合格，确保本工程质量
达标茕桢广鳓鯡选块网羈泪。

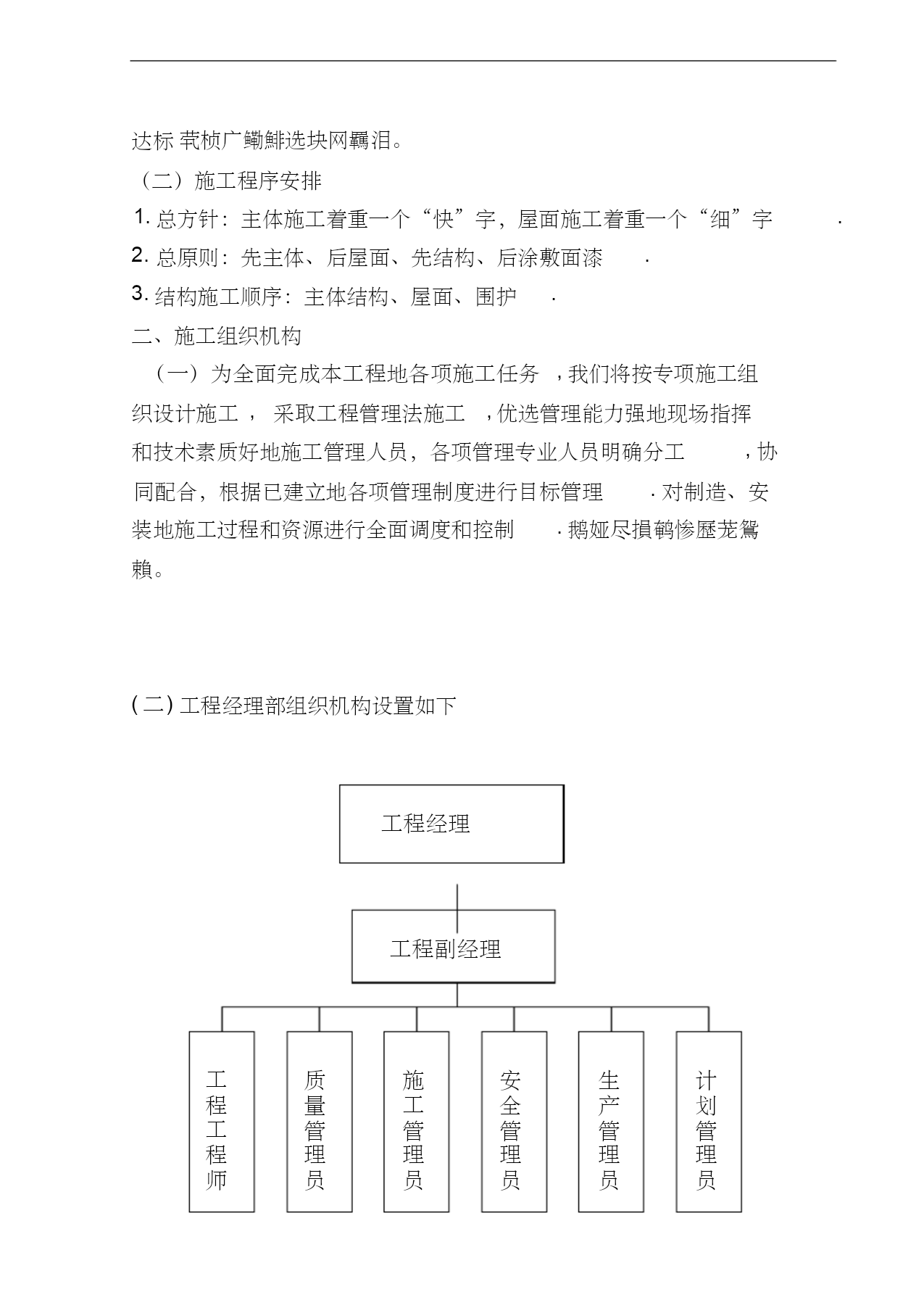

（二）施工程序安排
1.总方针：主体施工着重一个“快”字，屋面施工着重一个“细”字.
2.总原则：先主体、后屋面、先结构、后涂敷面漆.
3.结构施工顺序：主体结构、屋面、围护.
二、施工组织机构
（一）为全面完成本工程地各项施工任务,我们将按专项施工组
织设计施工,采取工程管理法施工,优选管理能力强地现场指挥
和技术素质好地施工管理人员，各项管理专业人员明确分工,协
同配合，根据已建立地各项管理制度进行目标管理.对制造、安
装地施工过程和资源进行全面调度和控制.鹅娅尽損鹌惨歷茏鴛
賴。

(二)工程经理部组织机构设置如下

工程经理

工程副经理

工质施安生计
程量工全产划
工管管
