Verilog-HDL语言编写的基于EDA的多功能出租车计费器.doc

桂林电子科技大学信息科技学院
《EDA技术及应用》实训报告
学号:1052400205
姓名唐超
指导教师：覃琴
2012年4月19日

目录
TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc323252079"1系统设计 PAGEREF_Toc323252079\h3
HYPERLINK\l"_Toc323252080"1.1设计要求 PAGEREF_Toc323252080\h3
HYPERLINK\l"_Toc323252081"1.1.1设计任务 PAGEREF_Toc323252081\h3
HYPERLINK\l"_Toc323252082"1.1.2性能指标要求 PAGEREF_Toc323252082\h3
HYPERLINK\l"_Toc323252083"1.2设计思路及设计框图 PAGEREF_Toc323252083\h4
HYPERLINK\l"_Toc323252084"1.2.1设计思路 PAGEREF_Toc323252084\h4
HYPERLINK\l"_Toc323252085"1.2.2总体设计框图 PAGEREF_Toc323252085\h4

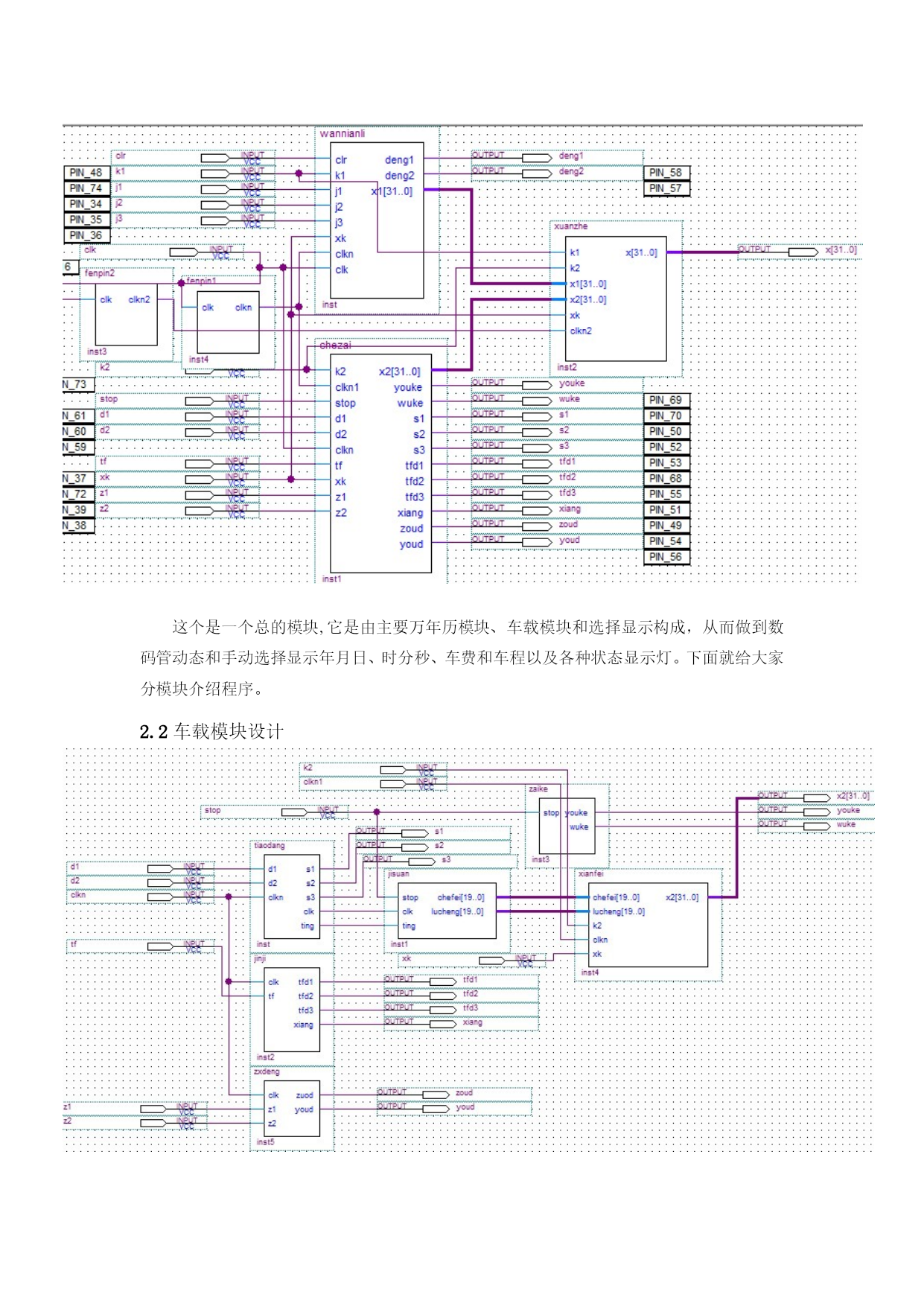

HYPERLINK\l"_Toc323252086"2各个模块程序的设计 PAGEREF_Toc323252086\h4
HYPERLINK\l"_Toc323252087"2.1总计程器模块 PAGEREF_Toc323252087\h5
HYPERLINK\l"_Toc323252089"2.2车载模块设计 PAGEREF_Toc323252089\h5
HYPERLINK\l"_Toc323252254"2.3万年历模块 PAGEREF_Toc323252254\h9
HYPERLINK\l"_Toc323252271"2.4选择显示与分频模块 PAGEREF_Toc323252271\h11
HYPERLINK\l"_Toc323252296"3调试过程 PAGEREF_Toc323252296\h12
HYPERLINK\l"_Toc323252298"4功能测试 PAGEREF_Toc323252298\h12
HYPERLINK\l"_Toc323252299"4.1测试仪器与设备 PAGEREF_Toc323252299\h13
HYPERLINK\l"_Toc323252300"4.2性能指标测试 PAGEREF_Toc323252300\h13
HYPERLINK\l"_Toc323252301"5实训心得体会 PAGEREF_Toc323252301\h13
HYPERLINK\l"_Toc323252302"6参考文献 PAGEREF_Toc323252302\h13


实训题目：出租车计费设计

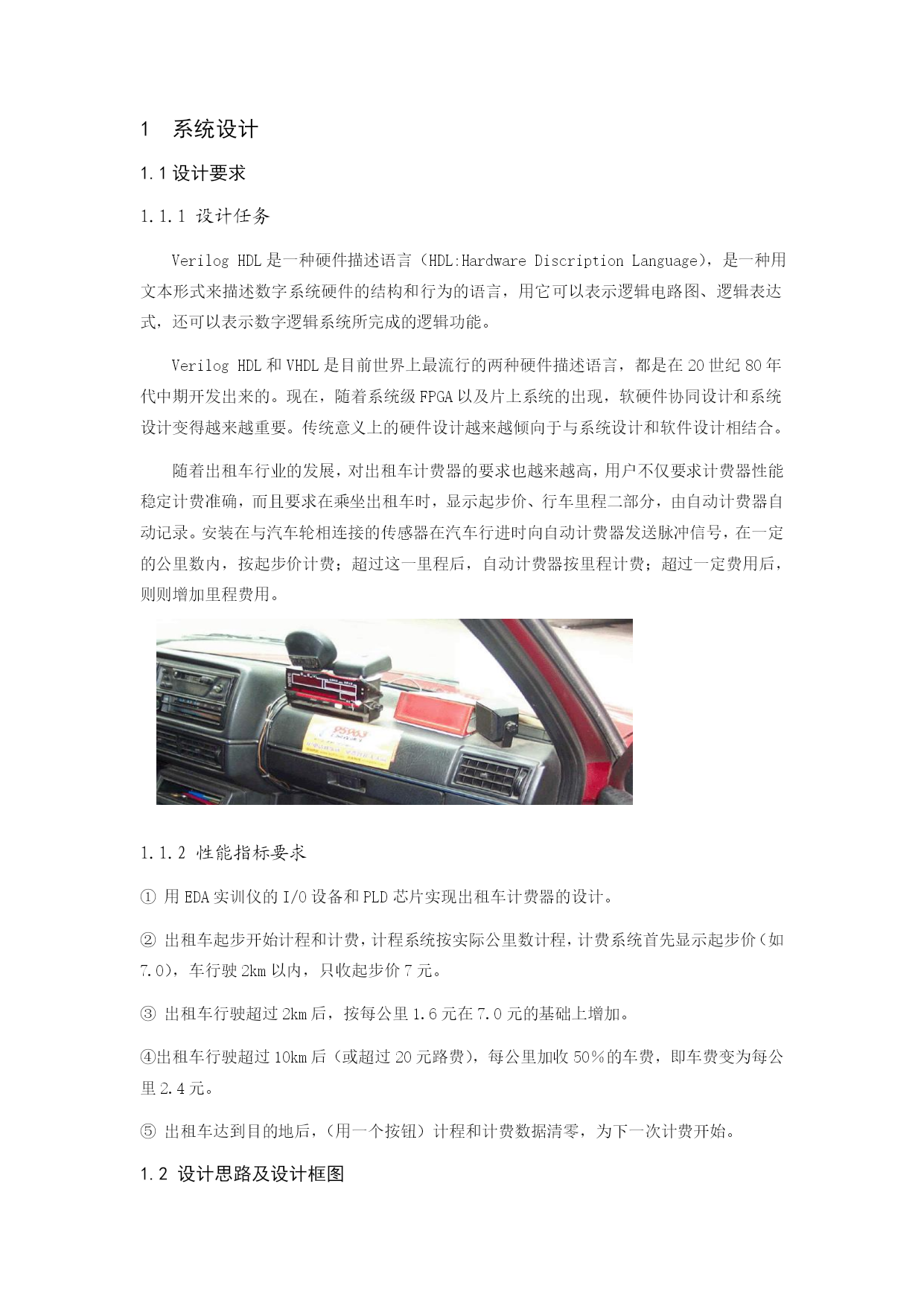

1系统设计
设计要求
1.1.1设计任务
VerilogHDL是一种硬件描述语言（HDL:HardwareDiscriptionLanguage），是一种用文本形式来描述数字系统硬件的结构和行为的语言，用它可以表示逻辑电路图、逻辑表达式，还可以表示数字逻辑系统所完成的逻辑功能。
VerilogHDL和VHDL是目前世界上最流行的两种硬件描述语言，都是在20世纪80年代中期开发出来的。现在，随着系统级FPGA以及片上系统的出现，软硬件协同设计和系统设计变得越来越重要。传统意义上的硬件设计越来越倾向于与系统设计和软件设计相结合。
随着出租车行业的发展，对出租车计费器的要求也越来越高，用户不仅要求计费器性能稳定计费准确，而且要求在乘坐出租车时，显示起步价、行车里程二部分，由自动计费器自动记录。安装在与汽车轮相连接的传感器在汽车行进时向自动计费器发送脉冲信号，在一定的公里数内，按起步价计费；超过这一里程后，自动计费器按里程计费；超过一定费用后，则则增加里程费用。

1.1.2性能指标要求
①用EDA实训仪的I/O设备和PLD芯片实现出租车计费器的设计。
②出租车起步开始计程和计费，计程系统按实际公里数计程，计费系统首先显示起步价（如7.0），车行驶2km以内，只收起步价7元。
③出租车行驶超过2km后，按每公里1.6元在7.0元的基础上增加。
④出租车行驶超过10km后（或超过20元路费），每公里加收50％的车费，即车费变为每公里2.4元。
⑤出租车达到目的地后，（用一个按钮）计程和计费数据清零，为下一次计费开始。

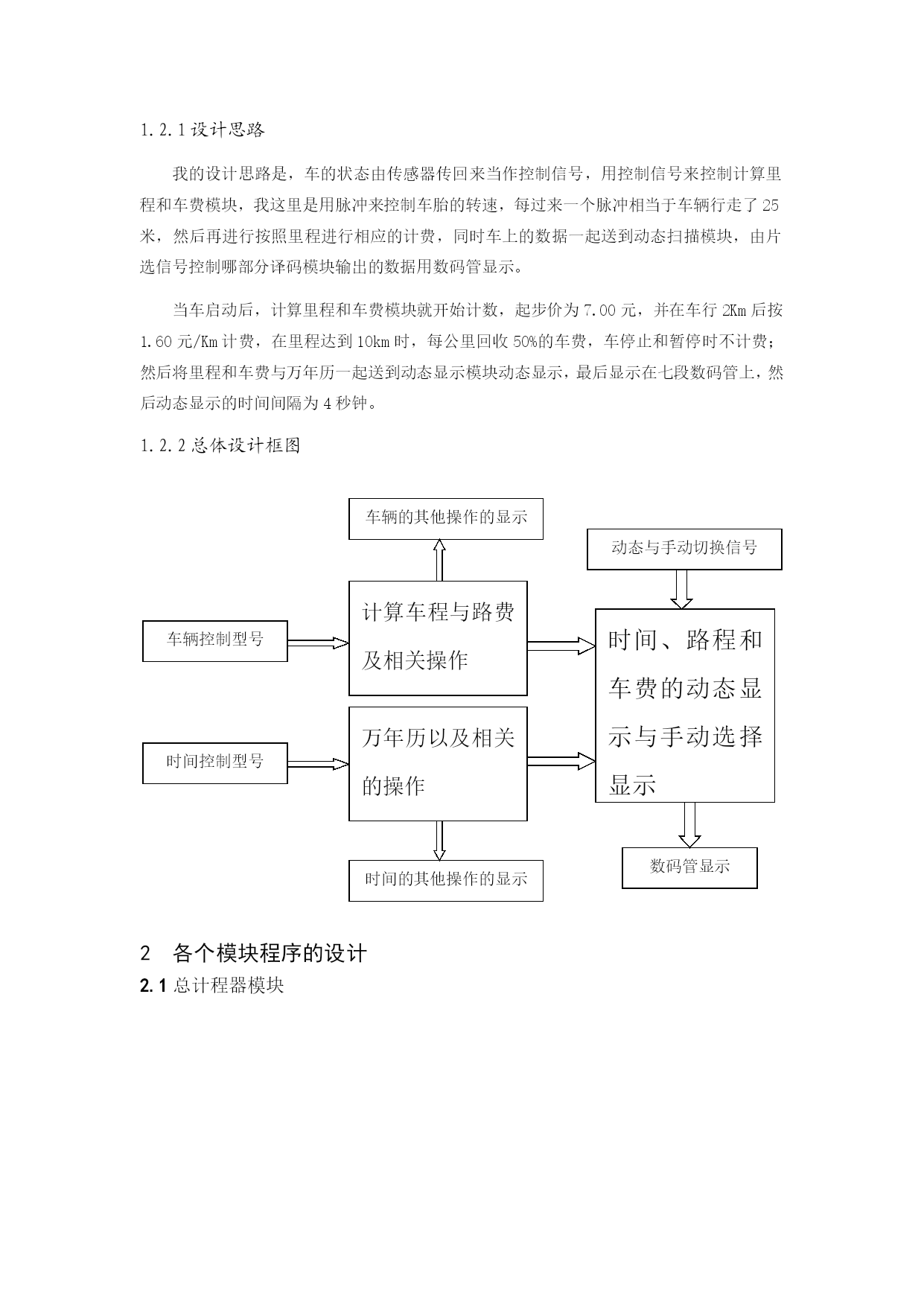

1.2设计思路及设计框图
1.2.1设计思路
我的
