机械制图期中试卷1.doc

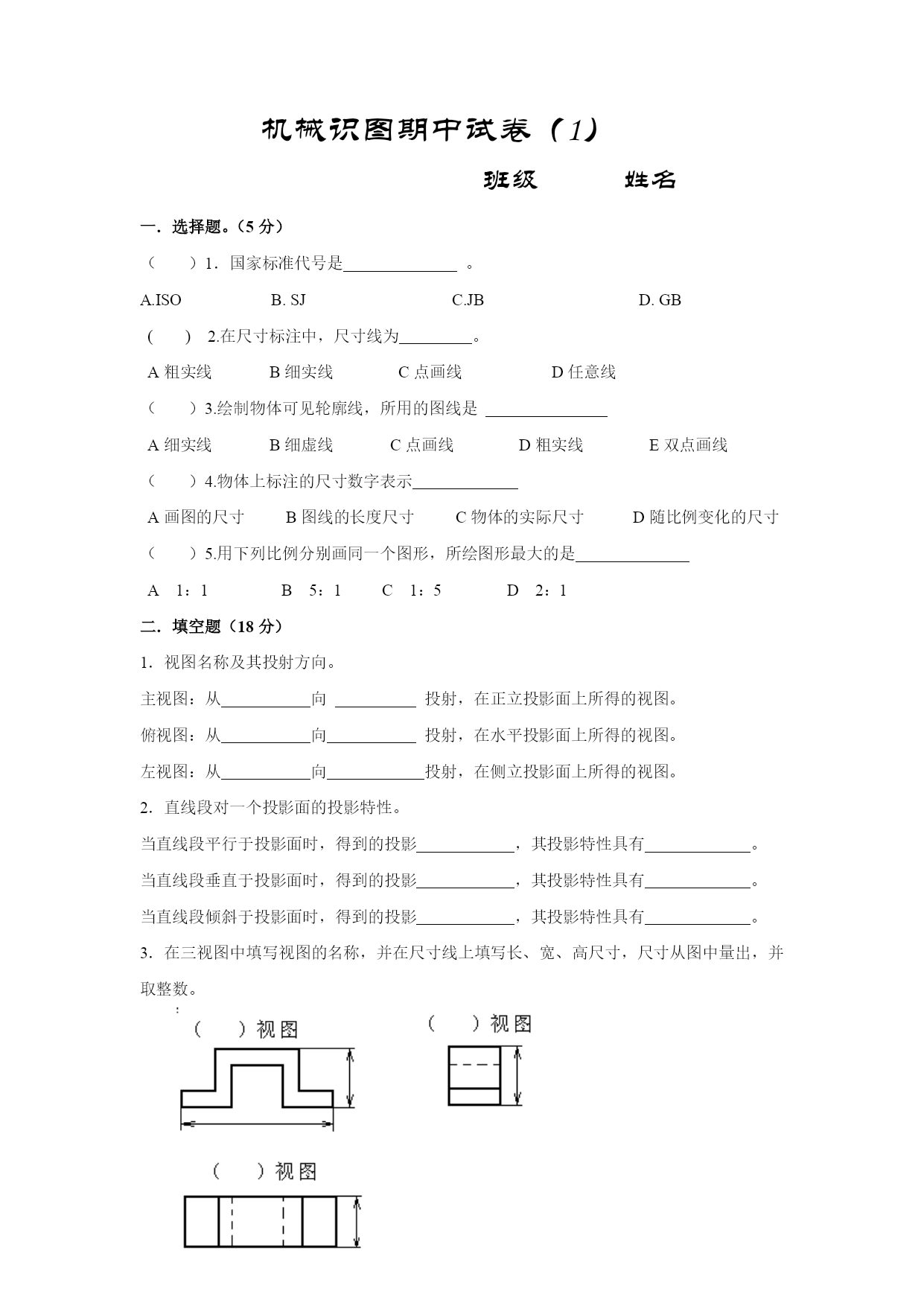

机械识图期中试卷（1）
班级姓名
一．选择题。（5分）
（）1．国家标准代号是。
A.ISOB.SJC.JBD.GB
()2.在尺寸标注中，尺寸线为。
A粗实线B细实线C点画线D任意线
（）3.绘制物体可见轮廓线，所用的图线是
A细实线B细虚线C点画线D粗实线E双点画线
（）4.物体上标注的尺寸数字表示
A画图的尺寸B图线的长度尺寸C物体的实际尺寸D随比例变化的尺寸
（）5.用下列比例分别画同一个图形，所绘图形最大的是
A1：1B5：1C1：5D2：1
二．填空题（18分）
1．视图名称及其投射方向。
主视图：从向投射，在正立投影面上所得的视图。
俯视图：从向投射，在水平投影面上所得的视图。
左视图：从向投射，在侧立投影面上所得的视图。
2．直线段对一个投影面的投影特性。
当直线段平行于投影面时，得到的投影，其投影特性具有。
当直线段垂直于投影面时，得到的投影，其投影特性具有。
当直线段倾斜于投影面时，得到的投影，其投影特性具有。
3．在三视图中填写视图的名称，并在尺寸线上填写长、宽、高尺寸，尺寸从图中量出，并取整数。

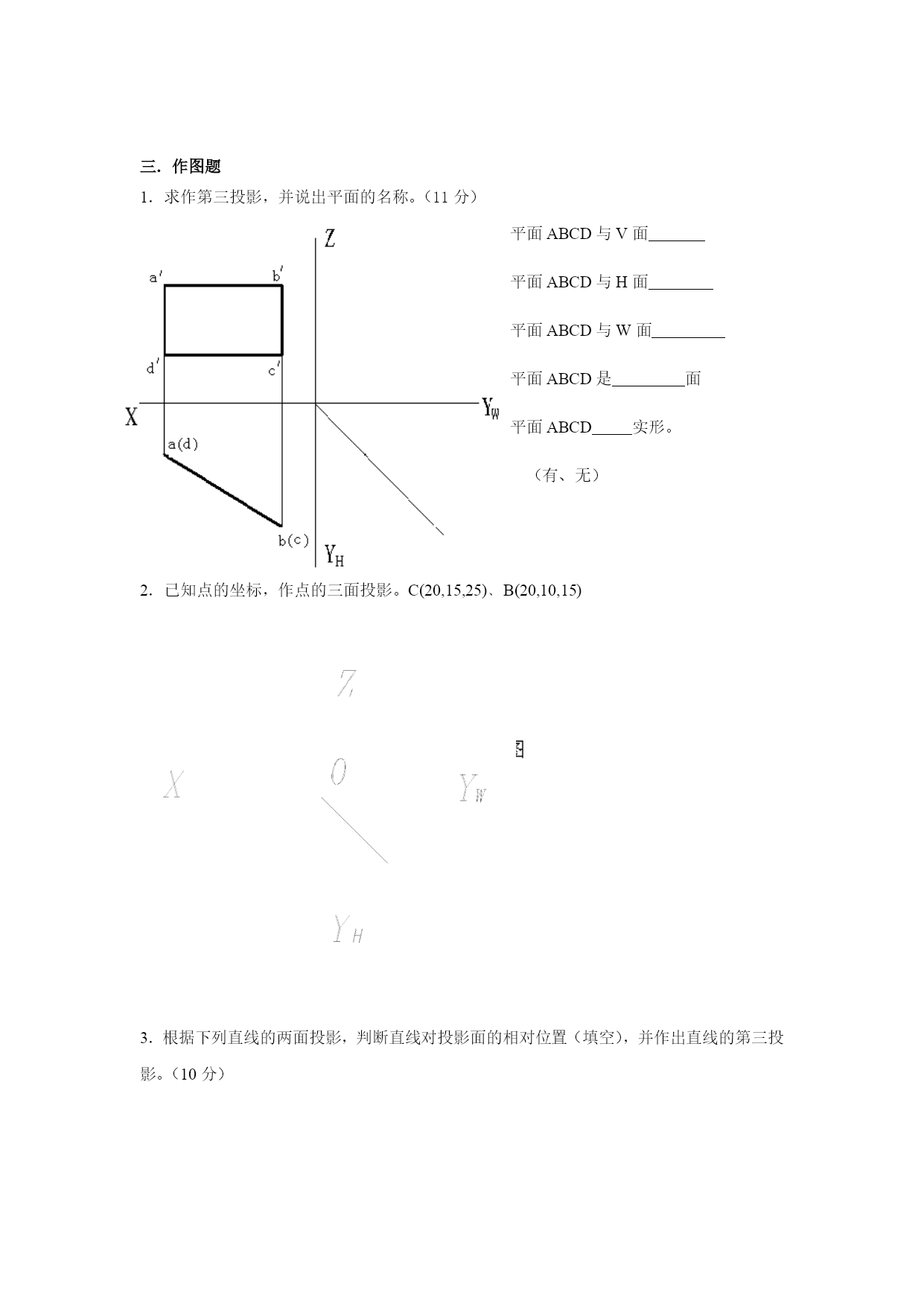

三．作图题
1．求作第三投影，并说出平面的名称。（11分）
平面ABCD与V面
平面ABCD与H面
平面ABCD与W面
平面ABCD是面
平面ABCD实形。
（有、无）

2．已知点的坐标，作点的三面投影。C(20,15,25)﹑B(20,10,15)

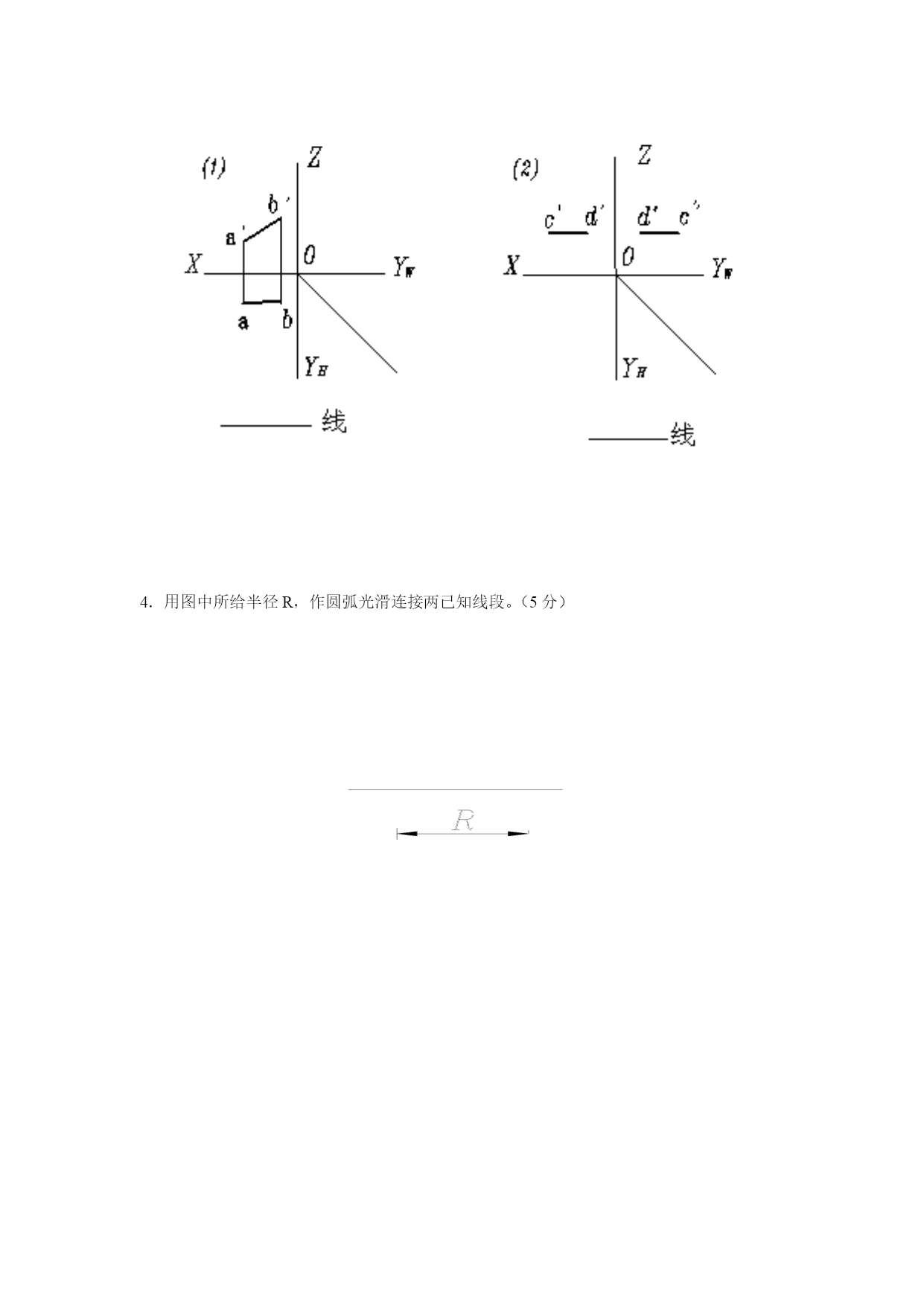

3．根据下列直线的两面投影，判断直线对投影面的相对位置（填空），并作出直线的第三投影。（10分）

4．用图中所给半径R，作圆弧光滑连接两已知线段。（5分）

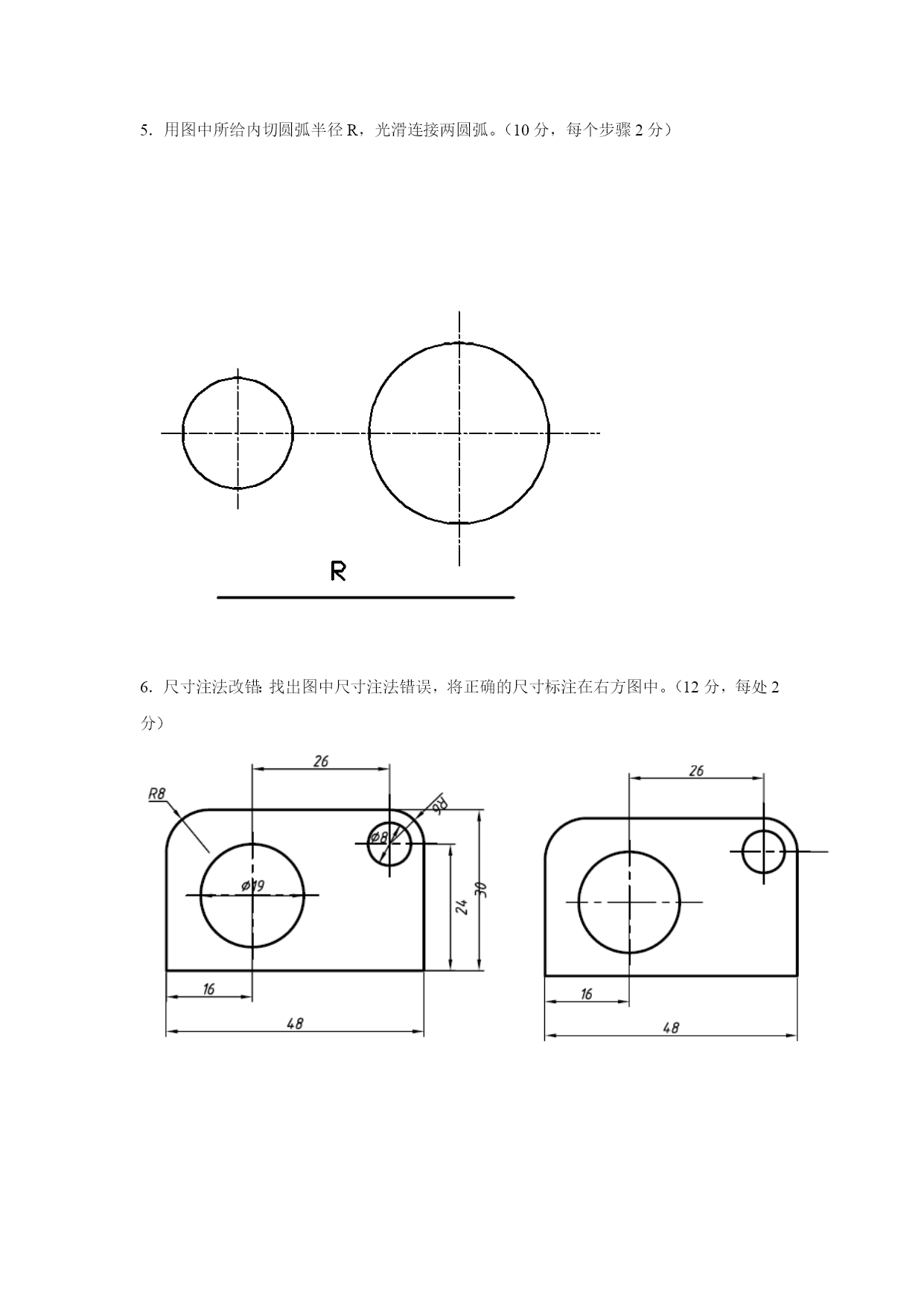

5．用图中所给内切圆弧半径R，光滑连接两圆弧。（10分，每个步骤2分）

6．尺寸注法改错：找出图中尺寸注法错误，将正确的尺寸标注在右方图中。（12分，每处2分）

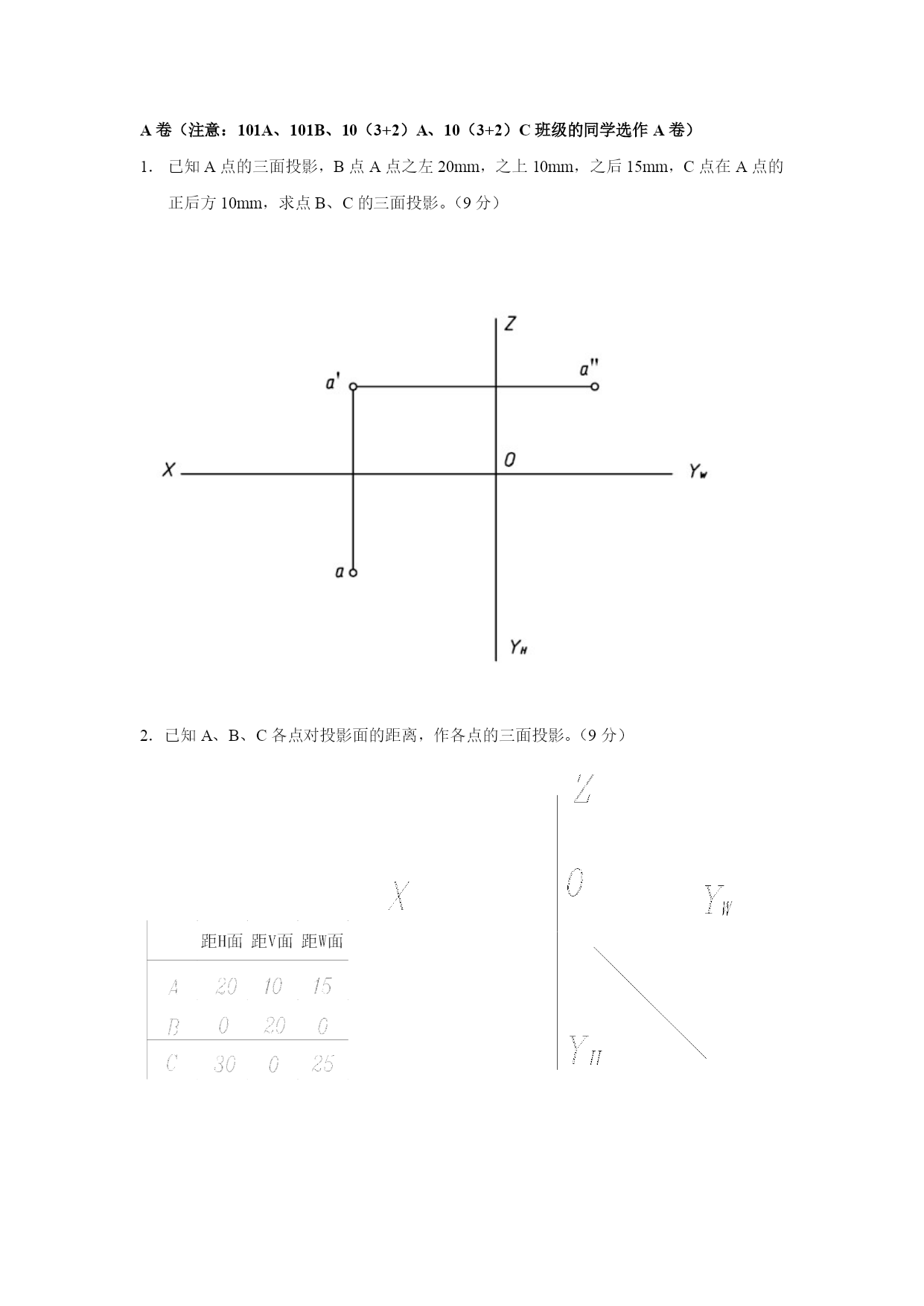

A卷（注意：101A、101B、10（3+2）A、10（3+2）C班级的同学选作A卷）
已知A点的三面投影，B点A点之左20mm，之上10mm，之后15mm，C点在A点的正后方10mm，求点B、C的三面投影。（9分）

2．已知A、B、C各点对投影面的距离，作各点的三面投影。（9分）

B卷（注意：106A、106B班的同学选作B卷）
1．根据三视图，画出下列物体的正等轴测图。

注出直线AB、CD的另两面投影符号，在立体图中标出A、B、C、D，并填空说明其空间位置。
